PROFIBUS转PROFINET网关从站设备快速接入西门子S7-1200的通讯方法

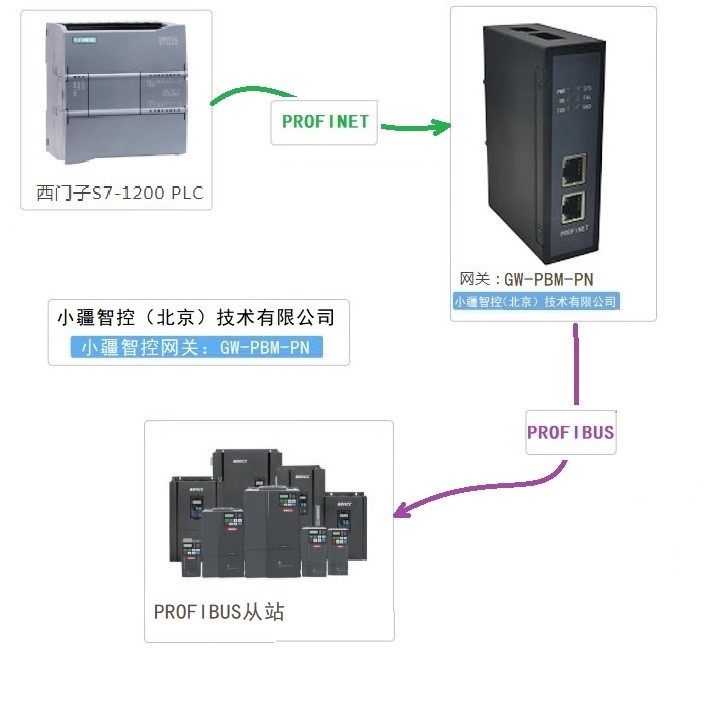

本案例运用PROFIBUS转PROFINET网关，将多个PROFIBUS-DP从站设备集成入PROFINET网络，实现PROFIBUS转PROFINET功能。配上网关专用的GSD文件,实现PROFINET主站（西门子S7-1500或S7-1200等）对PROFIBUS-DP从站的控制。





一、PROFIBUS转PROFINET网关GW-PBM-PN设置：

1、安装设置软件PROFIBUS Studio；

2、打开PROFIBUS Studio软件；

3、导入PROFIBUS设备的GSD文件；

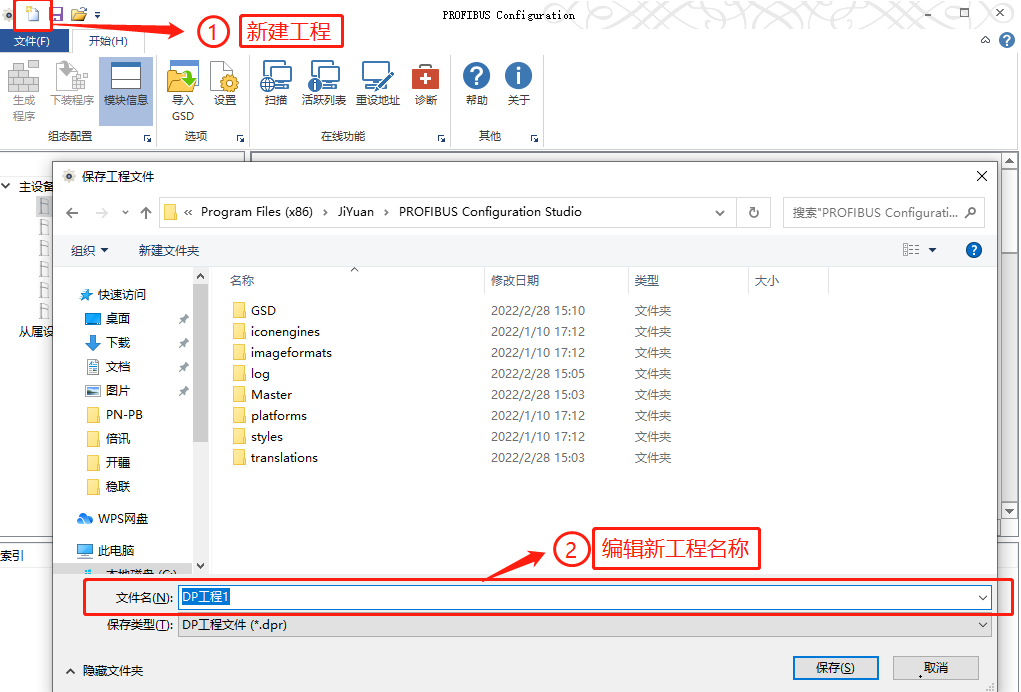

4、首先用小疆智控PROFIBUS转PROFINET网关GW-PBM-PN配置软件新建工程；

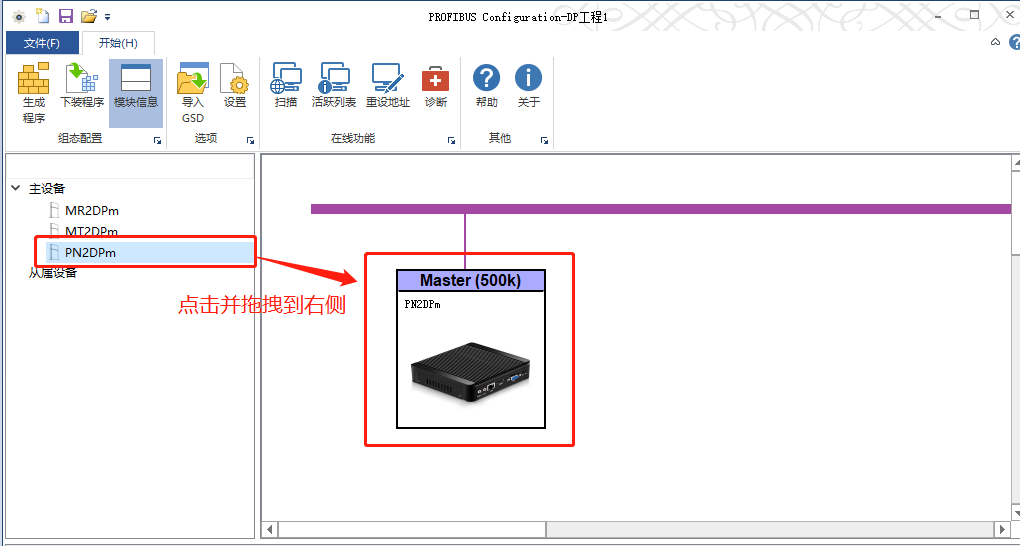

5、配置PROFIBUS转PROFINET网关的PROFINET从站参数以及PROFIBUS主站参数；

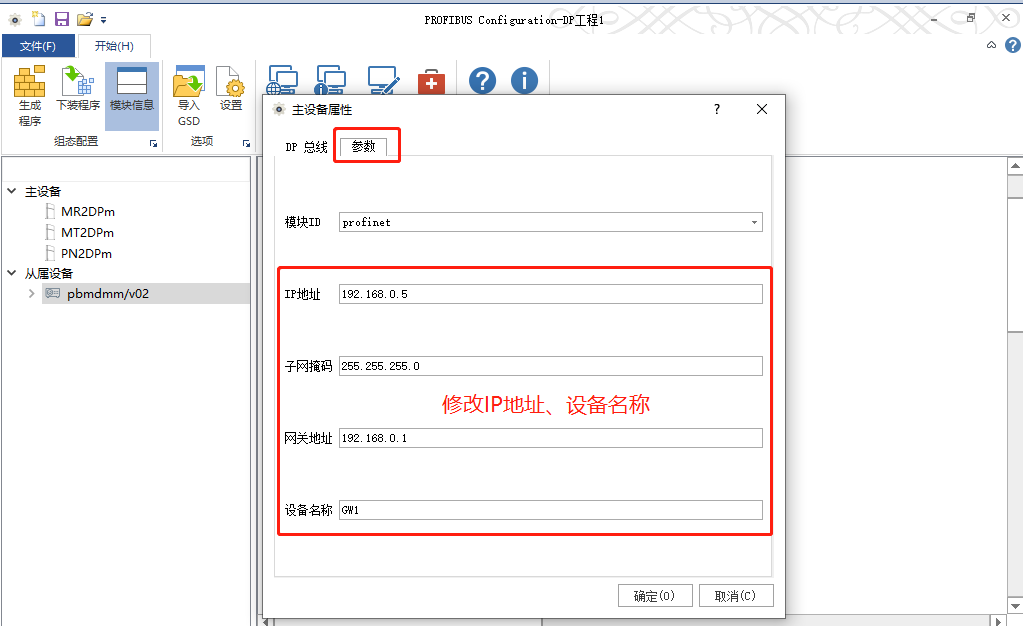

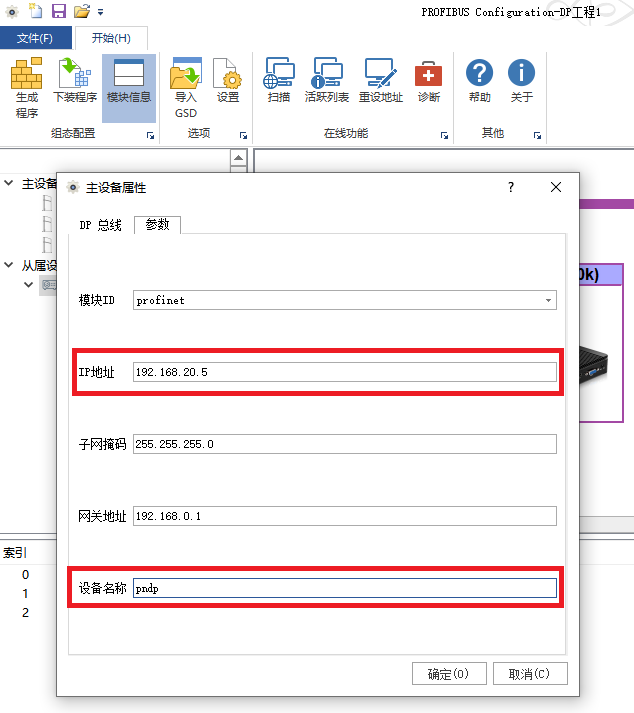

6、配置PROFIBUS转PROFINET网关在PROFINET网络中的参数（ip地址、设备名称）；

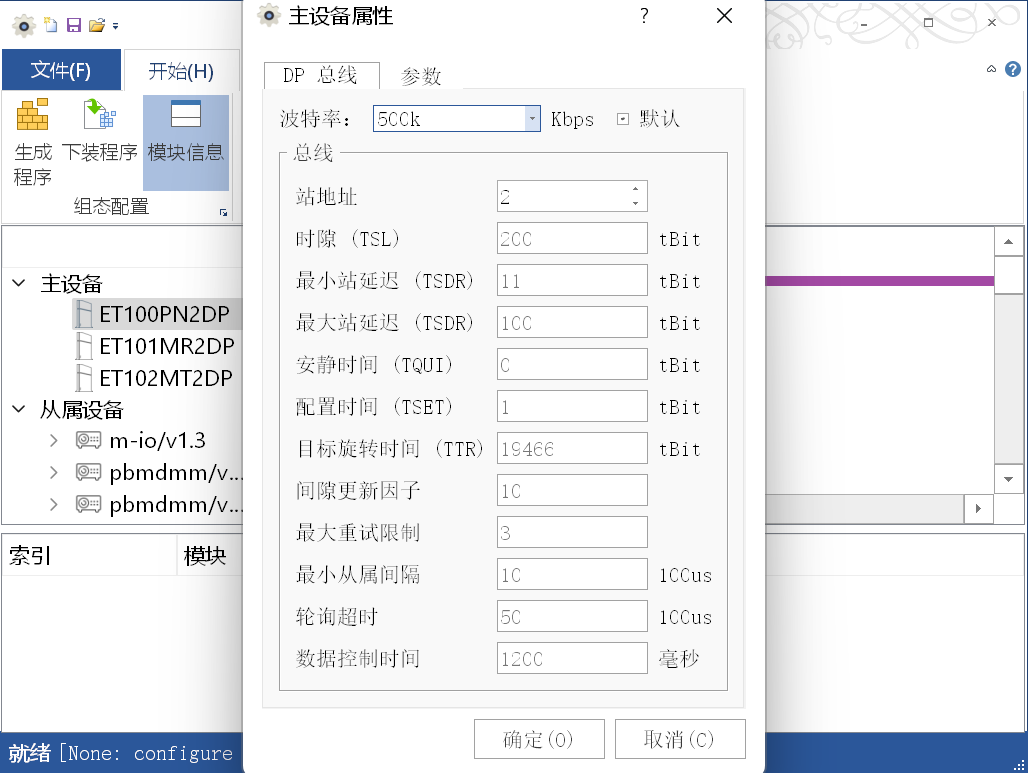

7、设置PROFIBUS转PROFINET网关作为DP主站的参数；

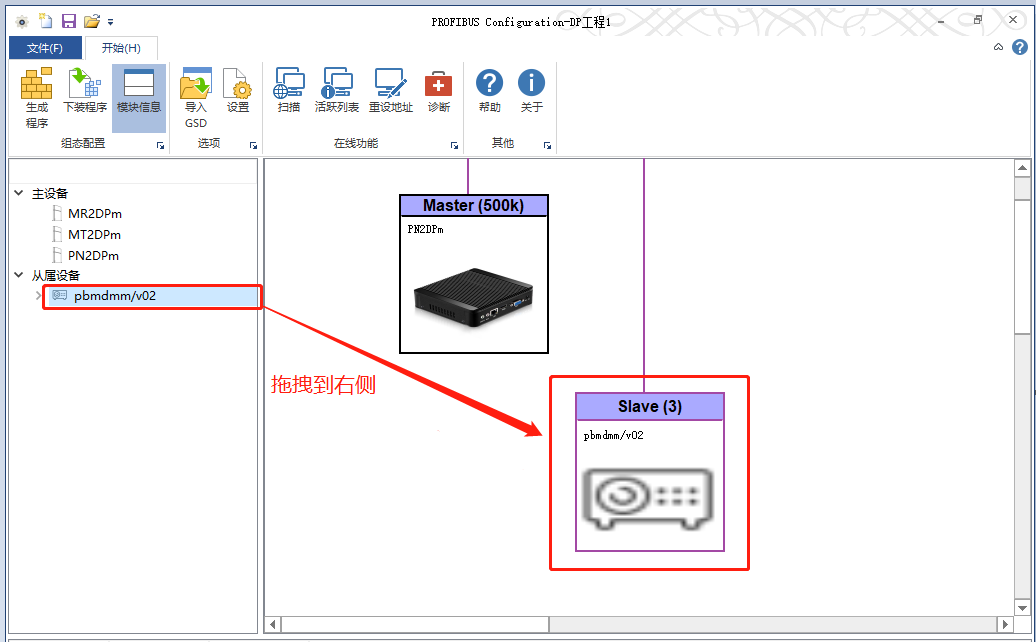

8、添加PROFIBUS-DP从站；

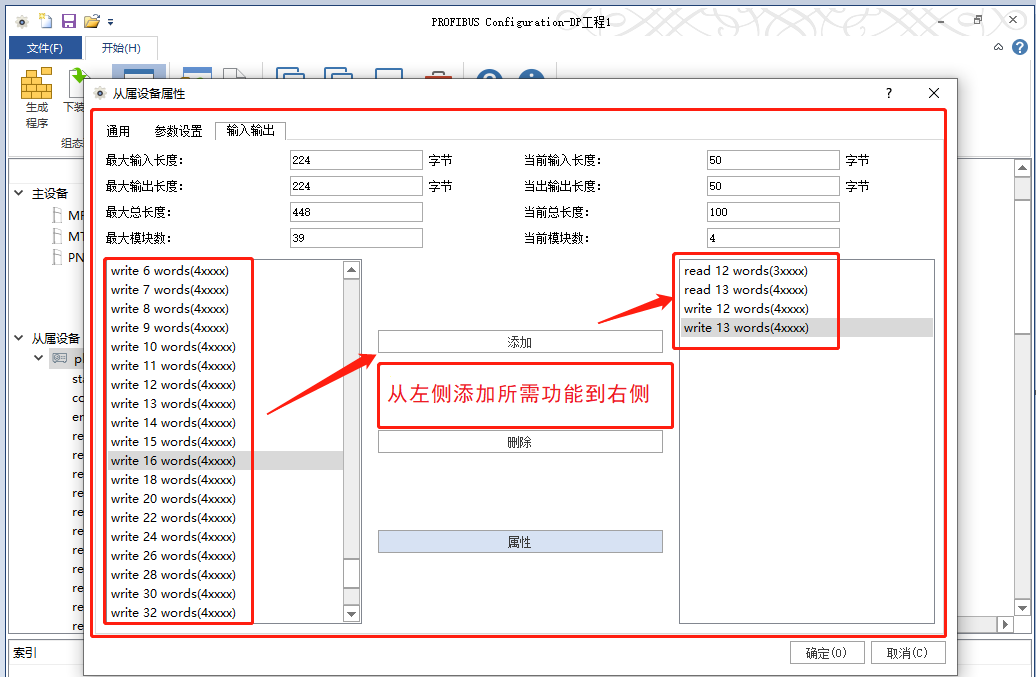

9、添加从站所需功能；

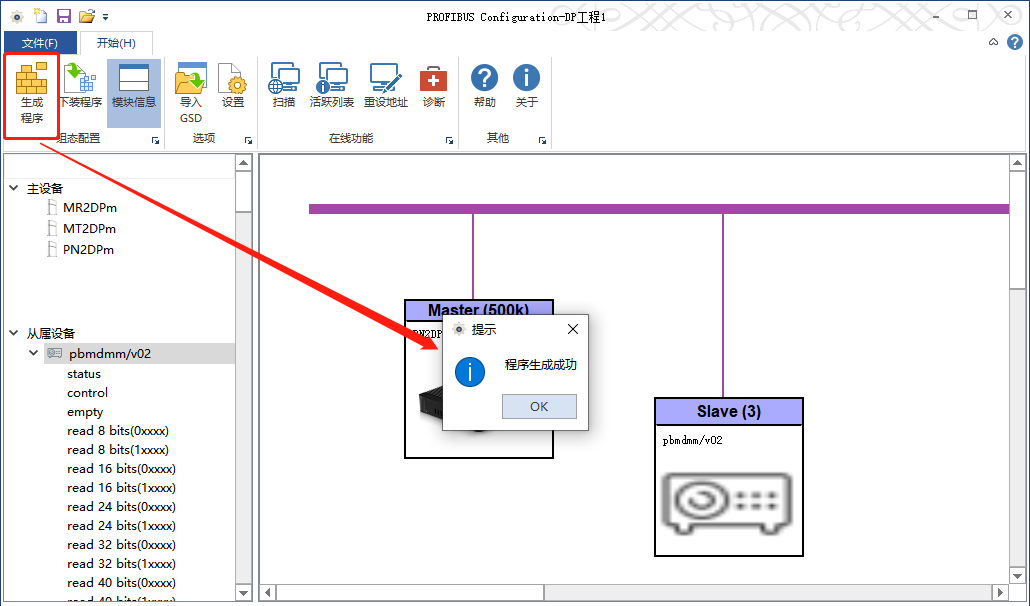

10、生成程序；

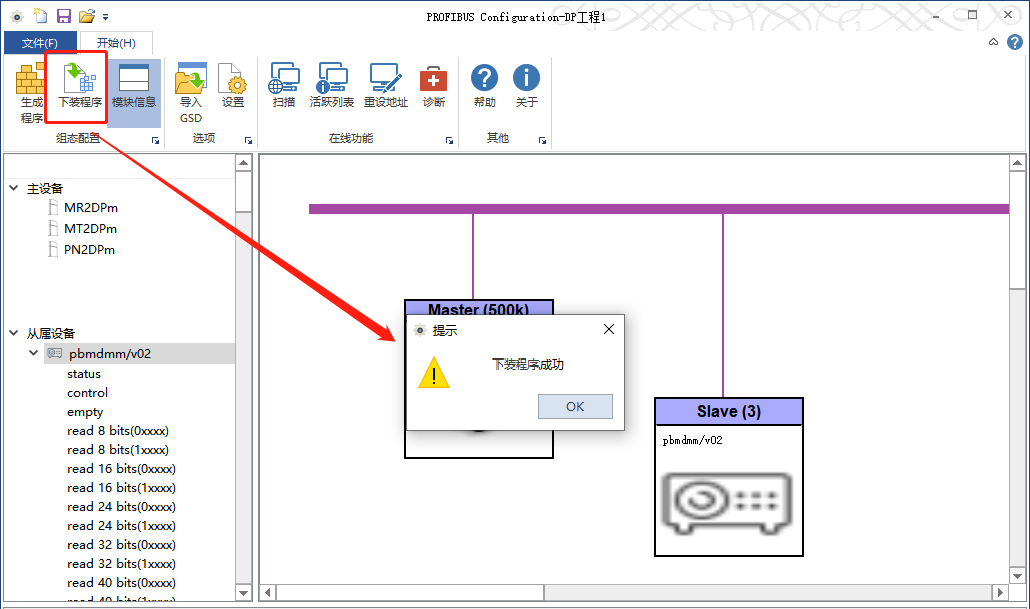

11、下载程序到网关；





二、设置PROFIBUS转PROFINET网关的网络组态

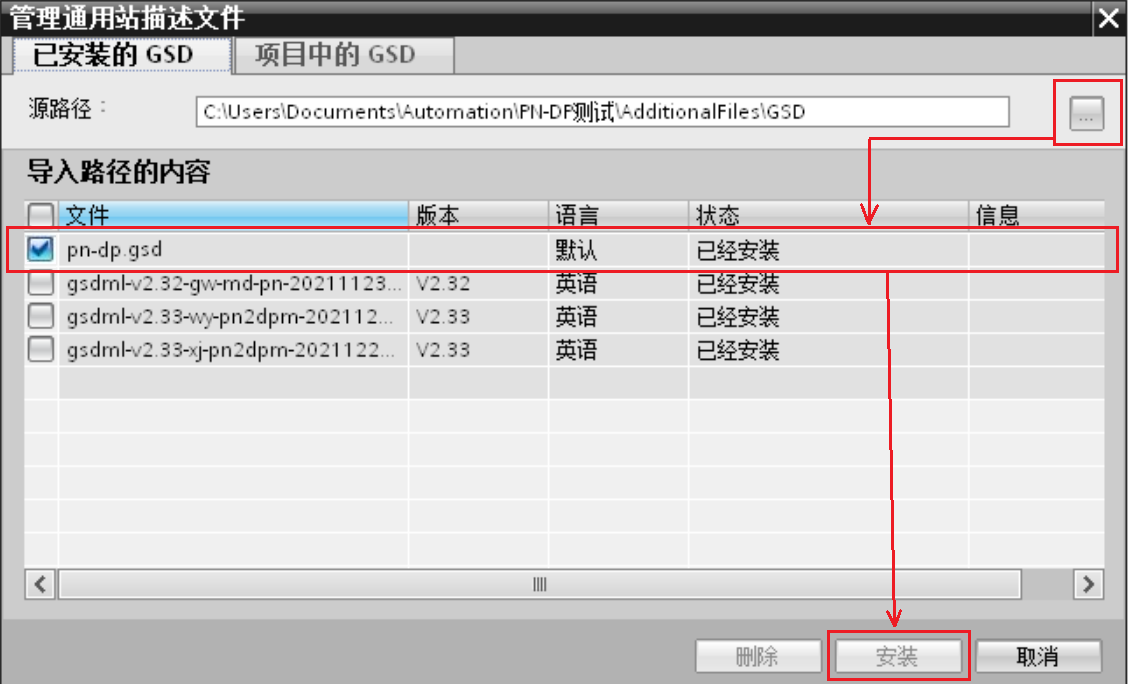

1、浏览GSD所在文件夹（GSD文件夹不要是中文），添加PROFIBUS转PROFINET网关的GSD文件到博图；

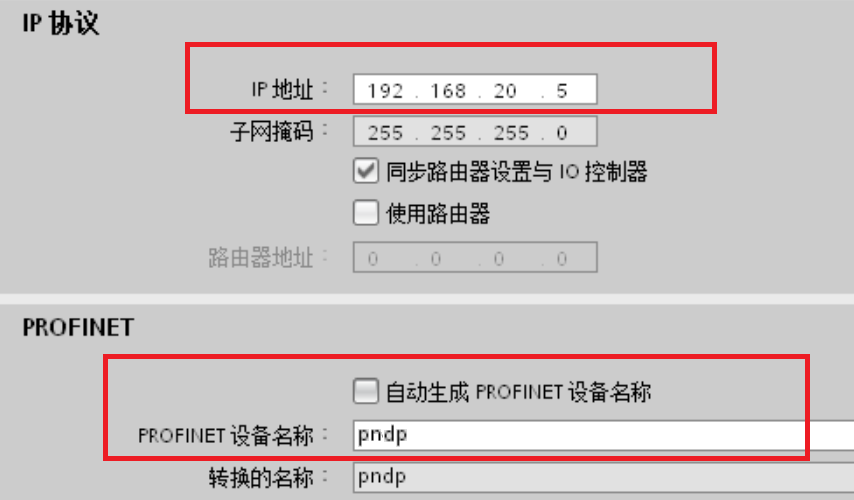

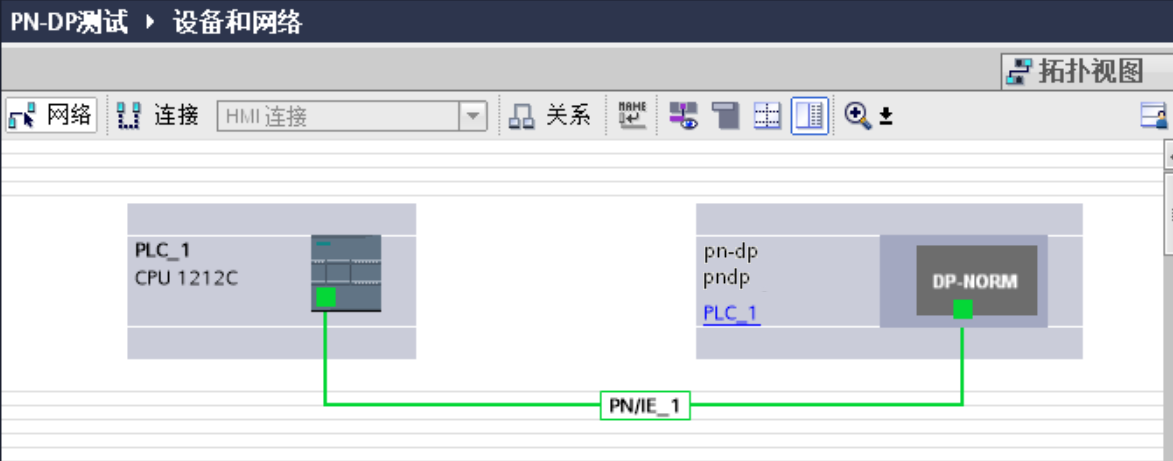

2、将模块添加进网络视图中，设置PROFIBUS转PROFINET网关的IP和设备名称；



注意：PROFIBUS转PROFINET网关的IP地址及设备名称要与PROFIBUS转PROFINET网关配置软件中保持一致

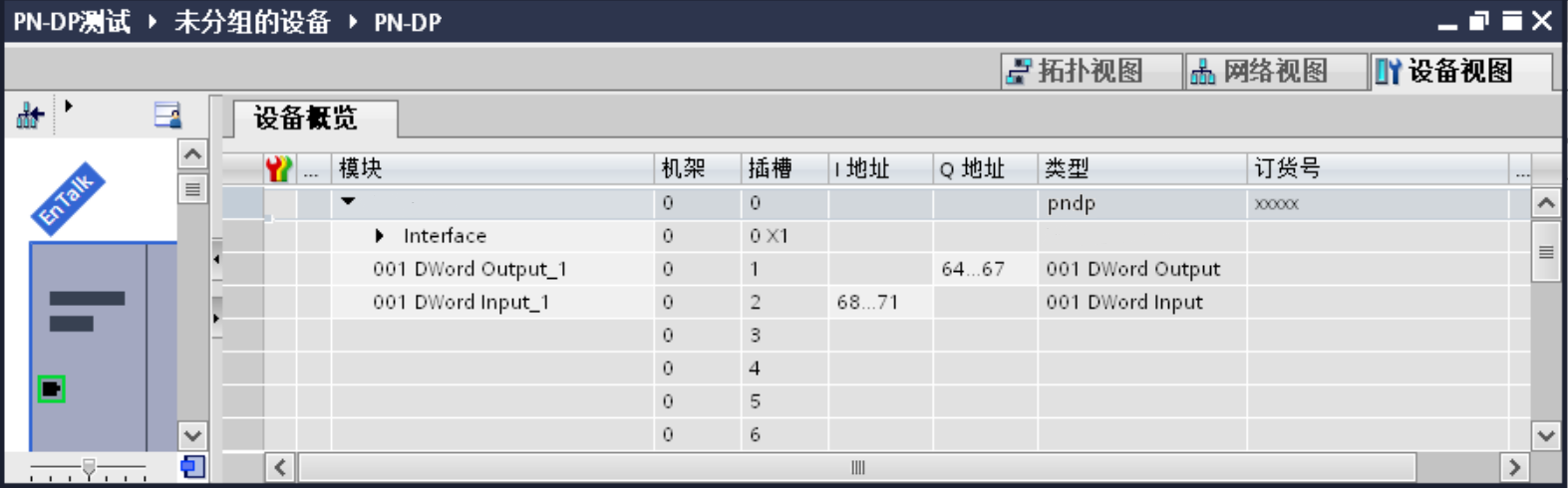

3、双击PROFIBUS转PROFINET网关进入设备视图，设置所需要的输入输出字节数长度；



4、组态完成后进行下载，并对对应的I、Q地址进行读写即可；



5、进行下载，下载成功后将PROFIBUS转PROFINET网关模块重新上电即可，重新上电后PROFIBUS转PROFINET网关的PWR和SYS灯常亮表示电源及系统正常，OK灯常亮表示与PROFINET主站通讯正常。Run常亮表示PROFIBUS-DP网关主站通讯正常，ERR灯常亮表示与PROFIBUS-DP从站通讯中断；

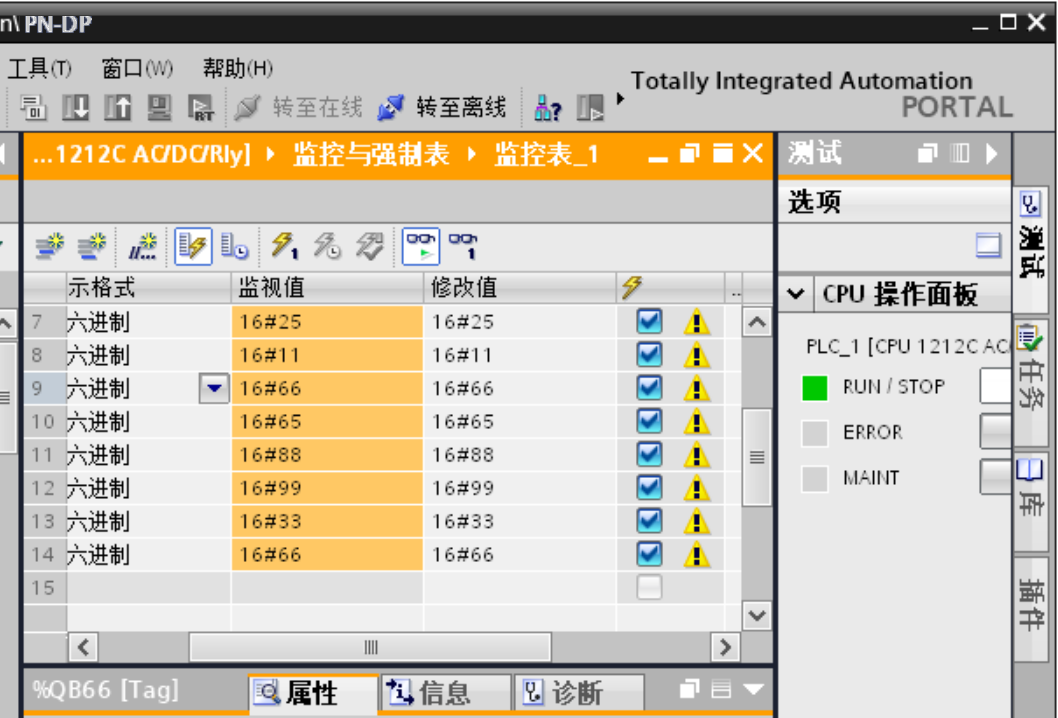

6、监控两边数值显示数据交换成功；



以上是通过PROFIBUS转PROFINET网关将PROFIBUS从站设备快速接入PROFINET通讯网络的方法案例分享，希望大家一起交流、探讨。
