2.Python OpenCV2023-05-31

第一章入门篇

一、简介与安装

1、简介

众所周知，虽然Python语法简洁、编写高效，但相比C/C++运行慢很多。然而Python还有个重要的特性：它是一门胶水语言！Python可以很容易地扩展C/C++。OpenCV-Python就是用Python包装了C++的实现，背后实际就是C++的代码在跑，运行速度非常接近原生。

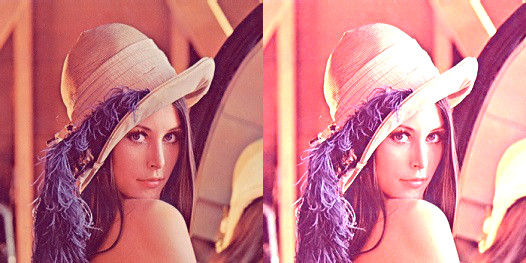

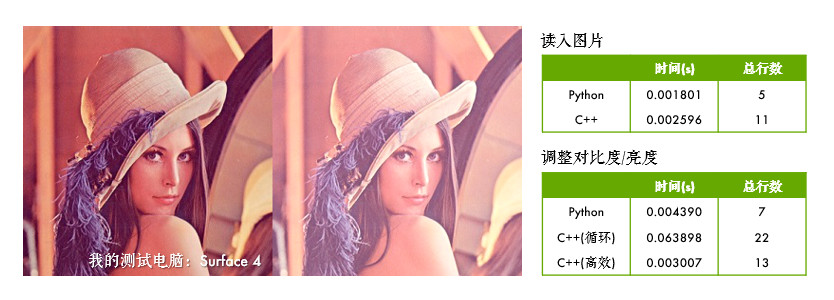

比如我分别用Python和C++实现读入图片和调整图片的亮度对比度，结果如下：

可以看到某些情况下Python的运行速度甚至好于C++，代码行数也直接少一半多！

另外，图像是矩阵数据，OpenCV-Python原生支持Numpy，相当于Python中的Matlab，为矩阵运算、科学计算提供了极大的便利性。

人生苦短，我用Python！！！

如果你搞科研用，果断放弃C++（Matlab？出门左拐）
如果你是快速原型开发，验证方案，果断放弃C++
如果你懒的配置OpenCV环境，果断放弃C++
如果你的程序是在支持Python的较高硬件环境下运行，果断放弃C++
如果你担心Python写不了界面，那是你的问题o_o ....
除非你的程序是MFC或已经用C++编写其他模块或是嵌入式设备，那就用C++吧

2、安装

pip install opencv-python

3、测试

import cv2
print(cv2.__version__)

二、图片操作

1、加载图片

import cv2

# 加载原图
img = cv2.imread('lena.jpg')

# 加载灰度图
img = cv2.imread('lena.jpg', 0)

参数1：图片的路径
- 如果图片放在当前文件夹下，直接写文件名就行，如'lena.jpg'
- 否则需要给出绝对路径，如'D:\OpenCVSamples\lena.jpg'
参数2：读入方式，省略即采用默认值
- cv2.IMREAD_COLOR：彩色图，默认值(1)
- cv2.IMREAD_GRAYSCALE：灰度图(0)
- cv2.IMREAD_UNCHANGED：包含透明通道的彩色图(-1)

2、显示图片

import cv2

# 加载原图
img = cv2.imread('lena.jpg')

# 显示图片
cv2.imshow('lena', img)
cv2.waitKey(0)

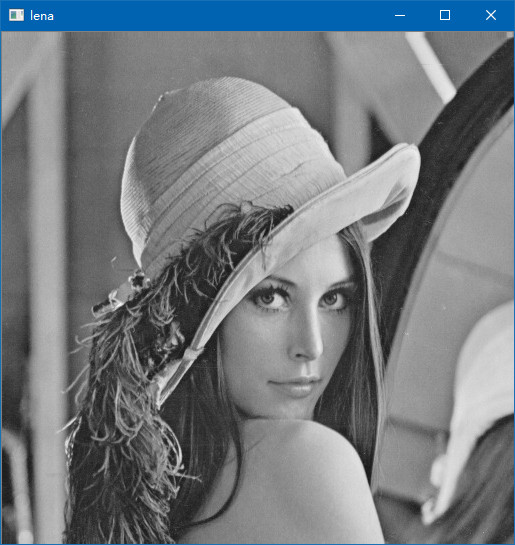

参数1是窗口的名字，参数2是要显示的图片。不同窗口之间用窗口名区分，所以窗口名相同就表示是同一个窗口，显示结果如下：

cv2.waitKey()是让程序暂停的意思，参数是等待时间（毫秒ms）。时间一到，会继续执行接下来的程序，传入0的话表示一直等待。等待期间也可以获取用户的按键输入：k = cv2.waitKey(0)。

我们也可以先用cv2.namedWindow()创建一个窗口，之后再显示图片：

import cv2

# 加载原图
img = cv2.imread('lena.jpg')

# 先定义窗口，后显示图片
cv2.namedWindow('lena2', cv2.WINDOW_NORMAL)
cv2.imshow('lena2', img)
cv2.waitKey(0)

参数1依旧是窗口的名字，参数2默认是cv2.WINDOW_AUTOSIZE，表示窗口大小自适应图片，也可以设置为cv2.WINDOW_NORMAL，表示窗口大小可调整。图片比较大的时候，可以考虑用后者。

3、保存图片

使用cv2.imwrite()保存图片，参数1是包含后缀名的文件名：

import cv2

# 加载原图
img = cv2.imread('lena.jpg', 0)

# 保存图片
cv2.imwrite('lena_gray.jpg', img)

4、小结

cv2.imread()读入图片、cv2.imshow()显示图片、cv2.imwrite()保存图片。

5、接口文档

三、视频操作

1、读取视频

(1) 摄像头

# 打开摄像头并灰度化显示
import cv2

# 笔记本摄像头
capture = cv2.VideoCapture(0)
# rtsp 监控链接
capture = cv2.VideoCapture('rtsp://admin:syyt@123@192.168.1.26')

while True:
    # 获取一帧
    ret, frame = capture.read()
    # 将这帧转换为灰度图
    gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

    cv2.imshow('frame', gray)
    if cv2.waitKey(1) == ord('q'):
        break

capture.release()
cv2.destroyAllWindows()

capture.read()函数返回的第1个参数ret(return value缩写)是一个布尔值，表示当前这一帧是否获取正确。cv2.cvtColor()用来转换颜色，这里将彩色图转成灰度图。

另外，通过cap.get(propId)可以获取摄像头的一些属性，比如捕获的分辨率，亮度和对比度等。propId是从0~18的数字，代表不同的属性，完整的属性列表可以参考：VideoCaptureProperties。也可以使用cap.set(propId,value)来修改属性值。比如说，我们在while之前添加下面的代码：

# 打开摄像头并灰度化显示
import cv2

capture = cv2.VideoCapture('rtsp://admin:syyt@123@192.168.1.26')

# 获取捕获的分辨率 propId可以直接写数字，也可以用OpenCV的符号表示
width, height = capture.get(3), capture.get(4)
print(width, height)

# 以原分辨率的一倍来捕获
capture.set(cv2.CAP_PROP_FRAME_WIDTH, width * 2)
capture.set(cv2.CAP_PROP_FRAME_HEIGHT, height * 2)

while True:
    # 获取一帧
    ret, frame = capture.read()
    # 将这帧转换为灰度图
    gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

    cv2.imshow('frame', gray)
    if cv2.waitKey(1) == ord('q'):
        break

capture.release()
cv2.destroyAllWindows()

(2) 视频文件

跟打开摄像头一样，如果把摄像头的编号换成视频的路径就可以播放本地视频了。回想一下cv2.waitKey()，它的参数表示暂停时间，所以这个值越大，视频播放速度越慢，反之，播放速度越快，通常设置为25或30。

import cv2

# 播放本地视频
# capture = cv2.VideoCapture('demo_video.mp4')
capture = cv2.VideoCapture('http://192.168.1.249:9100/test/3.mp4')

while capture.isOpened():
    ret, frame = capture.read()
    gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)

    cv2.imshow('frame', gray)
    if cv2.waitKey(30) == ord('q'):
        break

capture.release()
cv2.destroyAllWindows()

2、保存视频

之前我们保存图片用的是cv2.imwrite()，要保存视频，我们需要创建一个VideoWriter的对象，需要给它传入四个参数：

输出的文件名，如'output.avi'
编码方式FourCC码
帧率FPS
要保存的分辨率大小

FourCC是用来指定视频编码方式的四字节码，所有的编码可参考Video Codecs。如MJPG编码可以这样写： cv2.VideoWriter_fourcc(*'MJPG')或cv2.VideoWriter_fourcc('M','J','P','G')

import cv2

# 播放本地视频
capture = cv2.VideoCapture('rtsp://admin:syyt@123@192.168.1.26')

# 定义编码方式并创建VideoWriter对象
fourcc = cv2.VideoWriter_fourcc(*'MJPG')
outfile = cv2.VideoWriter('output.avi', fourcc, 25., (640, 480))

while capture.isOpened():
    ret, frame = capture.read()

    if ret:
        outfile.write(frame)  # 写入文件
        cv2.imshow('frame', frame)
        if cv2.waitKey(1) == ord('q'):
            break
    else:
        break

capture.release()
outfile.release()
cv2.destroyAllWindows()

3、小结

使用cv2.VideoCapture()创建视频对象，然后在循环中一帧帧显示图像。参数传入数字时，代表打开摄像头，传入本地视频路径时，表示播放本地视频。
cap.get(propId)获取视频属性，cap.set(propId,value)设置视频属性。
cv2.VideoWriter()创建视频写入对象，用来录制/保存视频。

4、接口文档

四、图像基本操作

1、获取和修改像素点值

import cv2

# 读入一张图片
img = cv2.imread('lena.jpg')

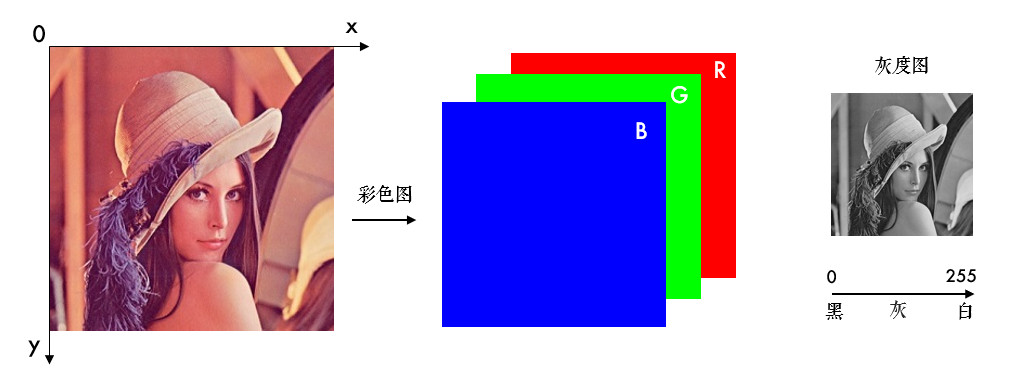

# 通过行列的坐标来获取某像素点的值，对于彩色图，结果是B,G,R三个值的列表，对于灰度图或单通道图，只有一个值：
px = img[100, 90]

# 只获取蓝色blue通道的值
px_blue = img[100, 90, 0]
print(px_blue)

# 还记得吗？行对应y，列对应x，所以其实是`img[y, x]`，需要注意噢(●ˇ∀ˇ●)。容易混淆的话，可以只记行和列，行在前，列在后。
# 修改像素的值也是同样的方式：
img[100, 90] = [255, 255, 255]
print(img[100, 90])
cv2.imshow('lena', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

经验之谈：还有一种性能更好的方式，获取：img.item(100,100,0)，修改：img.itemset((100,100,0),255)，但这种方式只能B,G,R逐一进行。

注意：这步操作只是内存中的img像素点值变了，因为没有保存，所以原图并没有更改。

2、图片属性

import cv2

# 读入一张图片
img = cv2.imread('lena.jpg')

# img.shape: 获取图像的形状，图片是彩色的话，返回一个包含"行数（高度）"、"列数（宽度）"和"通道数"的元组，灰度图只返回行数和列数
print(img.shape)
# 形状中包括行数、列数和通道数
height, width, channels = img.shape
# img是灰度图的话：height, width = img.shape


# img.dtype: 获取图像数据类型
print(img.dtype)    # 经验之谈：多数错误是因为数据类型不对导致的，所以健壮的代码应该对这个属性加以判断。


# img.size: 获取图像总像素数
print(img.size)     # 经验之谈：多数错误是因为图像的大小不对导致的，所以健壮的代码应该对这个属性加以判断。

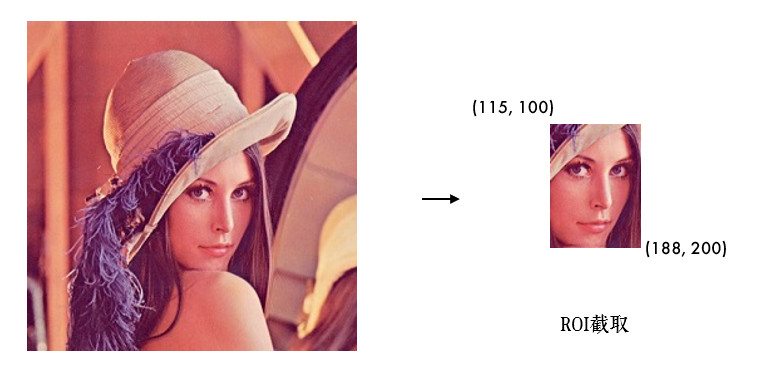

3、ROI

ROI：Region of Interest，感兴趣区域。什么意思呢？比如我们要检测眼睛，因为眼睛肯定在脸上，所以我们感兴趣的只有脸这部分，其他都不care，所以可以单独把脸截取出来，这样就可以大大节省计算量，提高运行速度。

截取ROI非常简单，指定图片的范围即可（后面我们学了特征后，就可以自动截取辣，(ง •_•)ง）：

import cv2

# 读入一张图片
img = cv2.imread('lena.jpg')
# 截取脸部ROI
face = img[100:260, 115:250]
cv2.imshow('face', face)
cv2.waitKey(0)
cv2.destroyAllWindows()

4、通道分割与合并

彩色图的BGR三个通道是可以分开单独访问的，也可以将单独的三个通道合并成一副图像。分别使用cv2.split()和cv2.merge()：

import cv2

# 读入一张图片
img = cv2.imread('lena.jpg')

b, g, r = cv2.split(img)
img = cv2.merge((b, g, r))
# split()函数比较耗时，更高效的方式是用numpy中的索引，如提取B通道：

b = img[:, :, 0]
cv2.imshow('blue', b)
cv2.waitKey(0)

5、小结

img[y,x]获取/设置像素点值，img.shape：图片的形状（行数、列数、通道数）,img.dtype：图像的数据类型。
img[y1:y2,x1:x2]进行ROI截取，cv2.split()/cv2.merge()通道分割/合并。更推荐的获取单通道方式：b = img[:, :, 0]。

6、接口文档

五、颜色空间转换

学习如何进行图片的颜色空间转换，视频中追踪特定颜色的物体。图片等可到文末引用处下载。

1、颜色空间转换

import cv2

img = cv2.imread('lena.jpg')
# 转换为灰度图
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

cv2.imshow('img', img)
cv2.imshow('gray', img_gray)
cv2.waitKey(0)

cv2.cvtColor()用来进行颜色模型转换，参数1是要转换的图片，参数2是转换模式， COLOR_BGR2GRAY表示BGR→Gray，可用下面的代码显示所有的转换模式：

import cv2

flags = [i for i in dir(cv2) if i.startswith('COLOR_')]
print(flags)

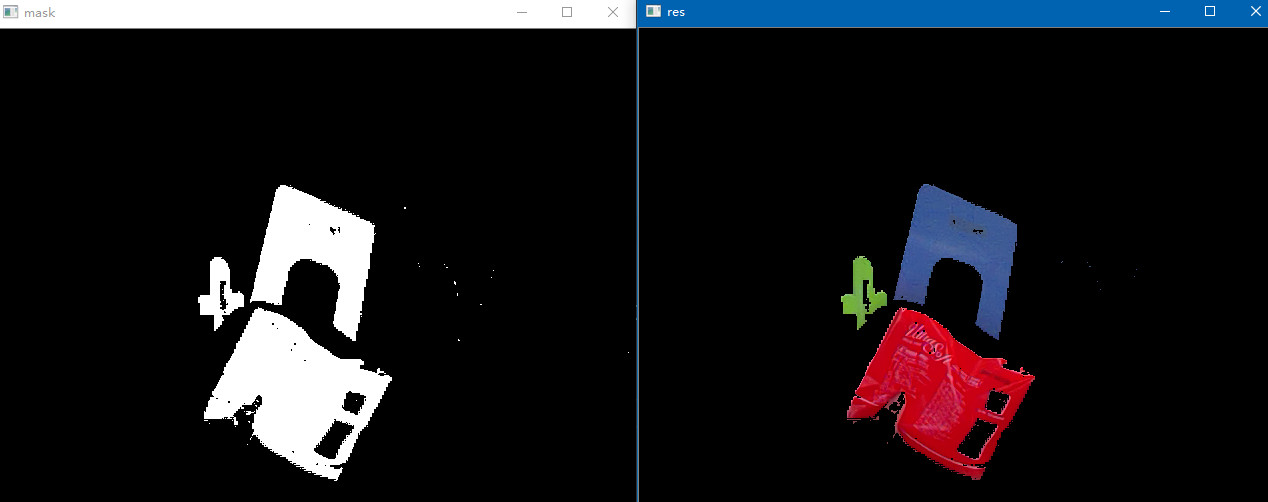

2、视频中特定颜色物体追踪

HSV是一个常用于颜色识别的模型，相比BGR更易区分颜色，转换模式用COLOR_BGR2HSV表示。

经验之谈：OpenCV中色调H范围为[0,179]，饱和度S是[0,255]，明度V是[0,255]。虽然H的理论数值是0°~360°，但8位图像像素点的最大值是255，所以OpenCV中除以了2，某些软件可能使用不同的尺度表示，所以同其他软件混用时，记得归一化。

现在，我们实现一个使用HSV来只显示视频中蓝色物体的例子，步骤如下：

捕获视频中的一帧
从BGR转换到HSV
提取蓝色范围的物体
只显示蓝色物体

import cv2
import numpy as np

capture = cv2.VideoCapture('rtsp://admin:syyt@123@192.168.1.26')

# 蓝色的范围，不同光照条件下不一样，可灵活调整
lower_blue = np.array([100, 110, 110])
upper_blue = np.array([130, 255, 255])

while (True):
    # 1.捕获视频中的一帧
    ret, frame = capture.read()
    # 2.从BGR转换到HSV
    hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)
    # 3.inRange()：介于lower/upper之间的为白色，其余黑色
    mask = cv2.inRange(hsv, lower_blue, upper_blue)
    # 4.只保留原图中的蓝色部分
    res = cv2.bitwise_and(frame, frame, mask=mask)
    cv2.imshow('frame', frame)
    cv2.imshow('mask', mask)
    cv2.imshow('res', res)

    if cv2.waitKey(1) == ord('q'):
        break

capture.release()
cv2.destroyAllWindows()

其中，bitwise_and()函数暂时不用管，后面会讲到。那蓝色的HSV值的上下限lower和upper范围是怎么得到的呢？其实很简单，我们先把标准蓝色的BGR值用cvtColor()转换下：

blue = np.uint8([[[255, 0, 0]]])
hsv_blue = cv2.cvtColor(blue, cv2.COLOR_BGR2HSV)
print(hsv_blue)  # [[[120 255 255]]]Copy to clipboardErrorCopied

结果是[120, 255, 255]，所以，我们把蓝色的范围调整成了上面代码那样。

经验之谈：Lab颜色空间也经常用来做颜色识别，有兴趣的同学可以了解下。

3、小结

cv2.cvtColor()函数用来进行颜色空间转换，常用BGR↔Gray，BGR↔HSV。
HSV颜色模型常用于颜色识别。要想知道某种颜色在HSV下的值，可以将它的BGR值用cvtColor()转换得到。

4、接口文档

六、阈值分割

学习使用不同的阈值方法"二值化"图像。图片等可到文末引用处下载。

1、固定阈值分割

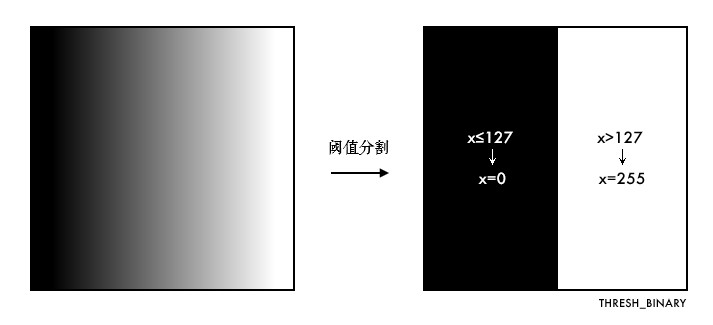

固定阈值分割很直接，一句话说就是像素点值大于阈值变成一类值，小于阈值变成另一类值

import cv2

# 灰度图读入
img = cv2.imread('gradient.jpg', 0)

# 阈值分割
ret, th = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)
cv2.imshow('thresh', th)
cv2.waitKey(0)

cv2.threshold()用来实现阈值分割，ret是return value缩写，代表当前的阈值，暂时不用理会。函数有4个参数：

参数1：要处理的原图，一般是灰度图
参数2：设定的阈值
参数3：对于THRESH_BINARY、THRESH_BINARY_INV阈值方法所选用的最大阈值，一般为255

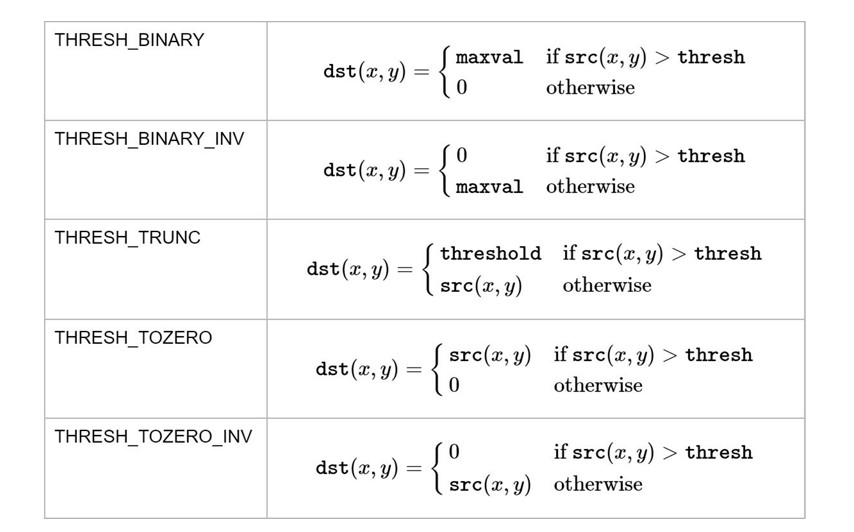

参数4：阈值的方式，主要有5种，详情：ThresholdTypes

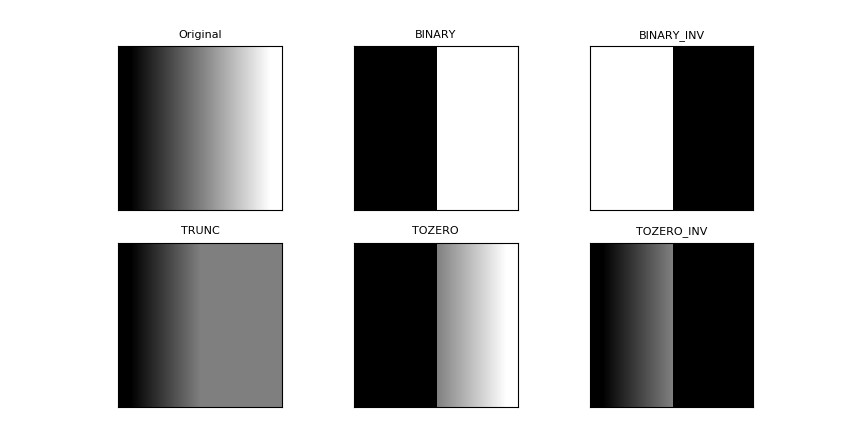

下面结合代码理解下这5种阈值方式：

import cv2
import matplotlib.pyplot as plt

# 灰度图读入
img = cv2.imread('gradient.jpg', 0)

# 应用5种不同的阈值方法
ret, th1 = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)
ret, th2 = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY_INV)
ret, th3 = cv2.threshold(img, 127, 255, cv2.THRESH_TRUNC)
ret, th4 = cv2.threshold(img, 127, 255, cv2.THRESH_TOZERO)
ret, th5 = cv2.threshold(img, 127, 255, cv2.THRESH_TOZERO_INV)

titles = ['Original', 'BINARY', 'BINARY_INV', 'TRUNC', 'TOZERO', 'TOZERO_INV']
images = [img, th1, th2, th3, th4, th5]

# 使用Matplotlib显示
for i in range(6):
    plt.subplot(2, 3, i + 1)
    plt.imshow(images[i], 'gray')
    plt.title(titles[i], fontsize=8)
    plt.xticks([]), plt.yticks([])  # 隐藏坐标轴

plt.show()

经验之谈：很多人误以为阈值分割就是二值化。从上图中可以发现，两者并不等同，阈值分割结果是两类值，而不是两个值，所以教程开头我把二值化加了引号。

2、自适应阈值

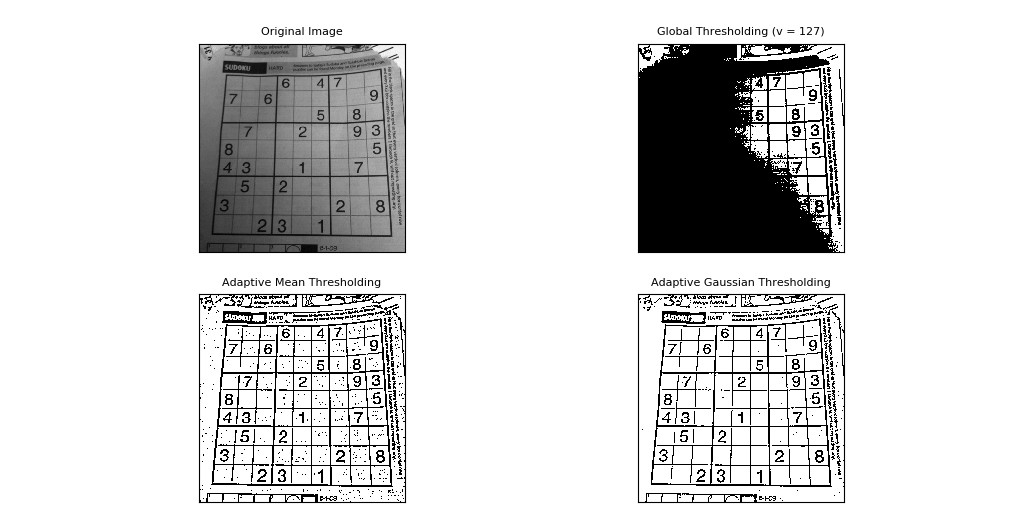

看得出来固定阈值是在整幅图片上应用一个阈值进行分割，它并不适用于明暗分布不均的图片。 cv2.adaptiveThreshold()自适应阈值会每次取图片的一小部分计算阈值，这样图片不同区域的阈值就不尽相同。它有5个参数，其实很好理解，先看下效果：

import cv2
import matplotlib.pyplot as plt

# 自适应阈值对比固定阈值
img = cv2.imread('sudoku.jpg', 0)

# 固定阈值
ret, th1 = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)
# 自适应阈值
th2 = cv2.adaptiveThreshold(img, 255, cv2.ADAPTIVE_THRESH_MEAN_C, cv2.THRESH_BINARY, 11, 4)
th3 = cv2.adaptiveThreshold(img, 255, cv2.ADAPTIVE_THRESH_GAUSSIAN_C, cv2.THRESH_BINARY, 17, 6)

titles = ['Original', 'Global(v = 127)', 'Adaptive Mean', 'Adaptive Gaussian']
images = [img, th1, th2, th3]

for i in range(4):
    plt.subplot(2, 2, i + 1), plt.imshow(images[i], 'gray')
    plt.title(titles[i], fontsize=8)
    plt.xticks([]), plt.yticks([])
plt.show()

参数1：要处理的原图
参数2：最大阈值，一般为255
参数3：小区域阈值的计算方式
- ADAPTIVE_THRESH_MEAN_C：小区域内取均值

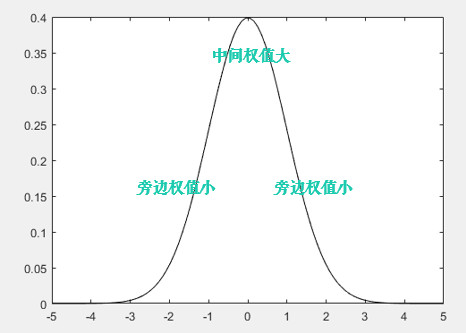

- ADAPTIVE_THRESH_GAUSSIAN_C：小区域内加权求和，权重是个高斯核
参数4：阈值方法，只能使用THRESH_BINARY、THRESH_BINARY_INV，具体见前面所讲的阈值方法
参数5：小区域的面积，如11就是11*11的小块
参数6：最终阈值等于小区域计算出的阈值再减去此值

如果你没看懂上面的参数也不要紧，暂时会用就行，当然我建议你调整下参数看看不同的结果。

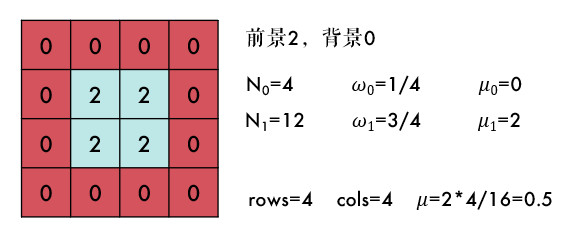

3、Otsu阈值

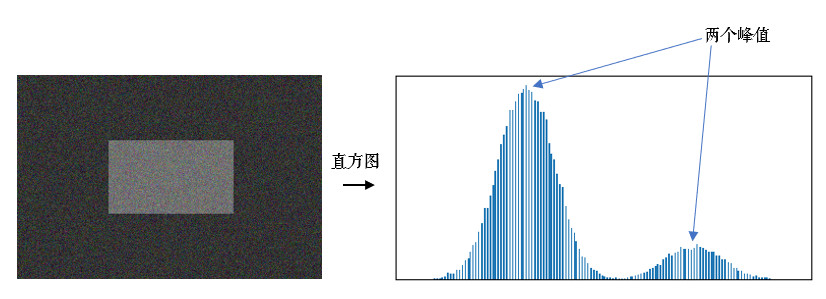

在前面固定阈值中，我们是随便选了一个阈值如127，那如何知道我们选的这个阈值效果好不好呢？答案是：不断尝试，所以这种方法在很多文献中都被称为经验阈值。Otsu阈值法就提供了一种自动高效的二值化方法，不过我们直方图还没学，这里暂时略过。

好吧，我知道我激起了你的兴趣，~ o(￣▽￣)o，有能力的童鞋可以看下练习题。

4、小结

cv2.threshold()用来进行固定阈值分割。固定阈值不适用于光线不均匀的图片，所以用 cv2.adaptiveThreshold()进行自适应阈值分割。
二值化跟阈值分割并不等同。针对不同的图片，可以采用不同的阈值方法。

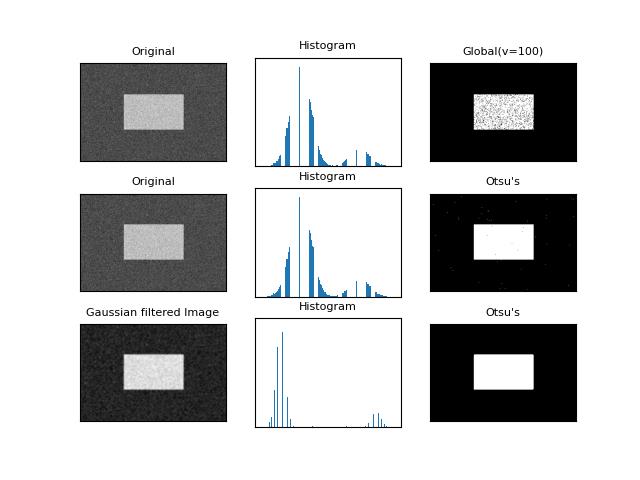

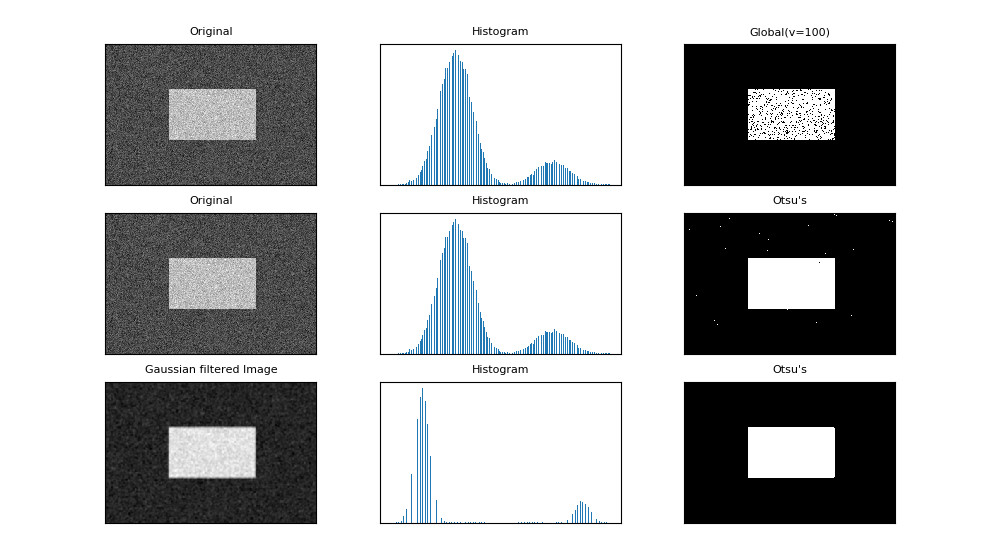

5、练习

import cv2
from matplotlib import pyplot as plt

img = cv2.imread('noisy.jpg', 0)

# 固定阈值法
ret1, th1 = cv2.threshold(img, 100, 255, cv2.THRESH_BINARY)

# Otsu阈值法
ret2, th2 = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

# 先进行高斯滤波，再使用Otsu阈值法
blur = cv2.GaussianBlur(img, (5, 5), 0)
ret3, th3 = cv2.threshold(blur, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

images = [img, 0, th1,
          img, 0, th2,
          blur, 0, th3]
titles = ['Original', 'Histogram', 'Global(v=100)',
          'Original', 'Histogram', "Otsu's",
          'Gaussian filtered Image', 'Histogram', "Otsu's"]

for i in range(3):
    # 绘制原图
    plt.subplot(3, 3, i * 3 + 1)
    plt.imshow(images[i * 3], 'gray')
    plt.title(titles[i * 3], fontsize=8)
    plt.xticks([]), plt.yticks([])

    # 绘制直方图plt.hist，ravel函数将数组降成一维
    plt.subplot(3, 3, i * 3 + 2)
    plt.hist(images[i * 3].ravel(), 256)
    plt.title(titles[i * 3 + 1], fontsize=8)
    plt.xticks([]), plt.yticks([])

    # 绘制阈值图
    plt.subplot(3, 3, i * 3 + 3)
    plt.imshow(images[i * 3 + 2], 'gray')
    plt.title(titles[i * 3 + 2], fontsize=8)
    plt.xticks([]), plt.yticks([])
plt.show()

6、接口文档

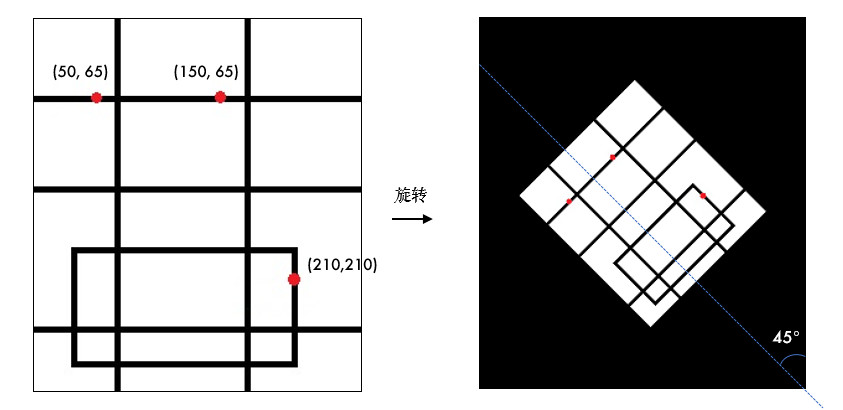

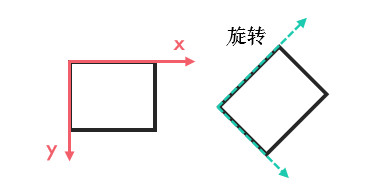

七、图像几何变换

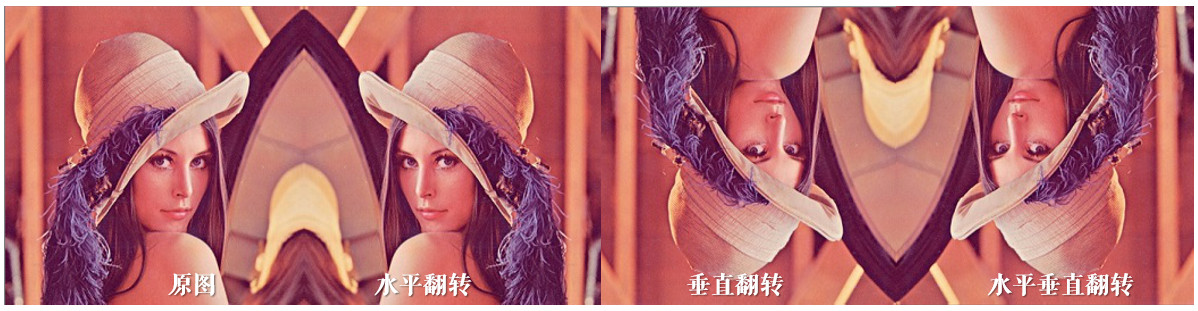

学习如何旋转、平移、缩放和翻转图片。图片等可到文末引用处下载。

实现旋转、平移和缩放图片
OpenCV函数：cv2.resize(), cv2.flip(), cv2.warpAffine()

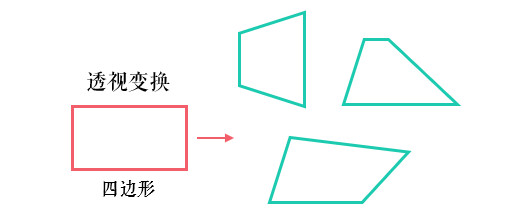

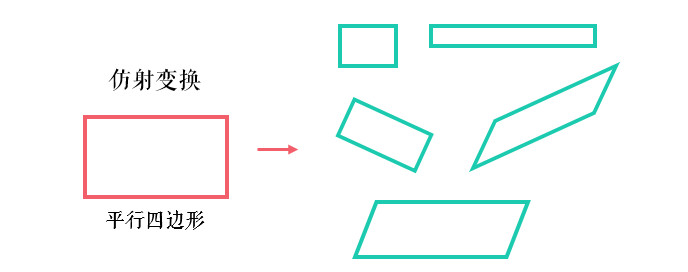

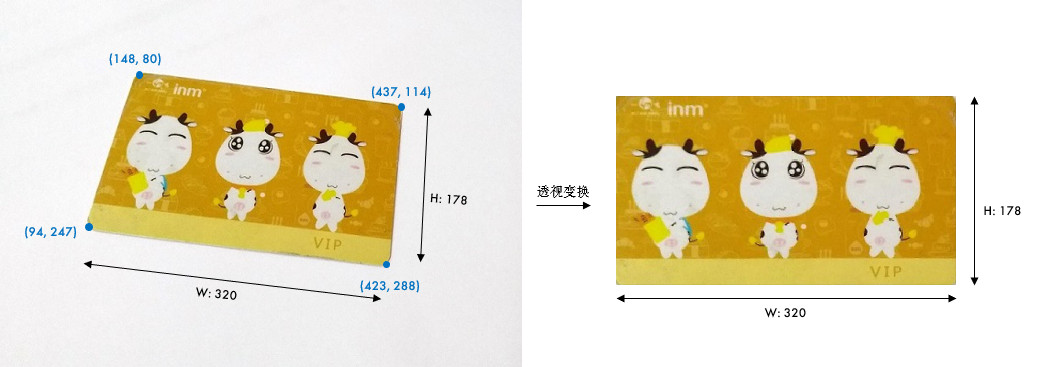

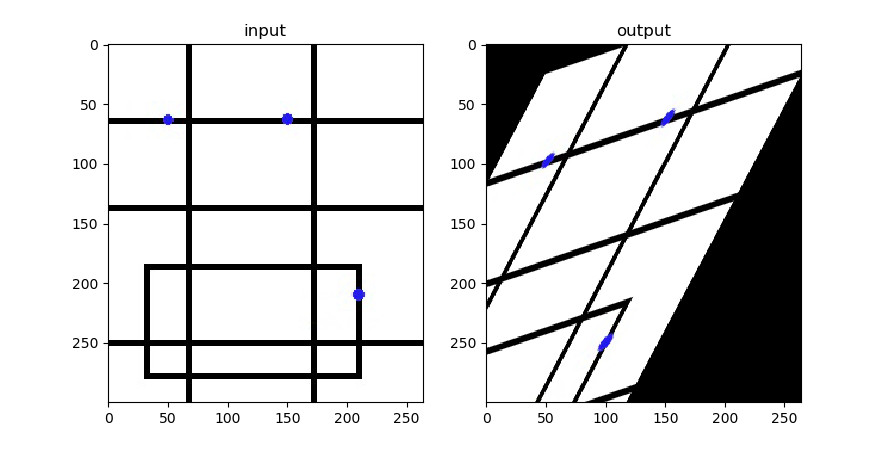

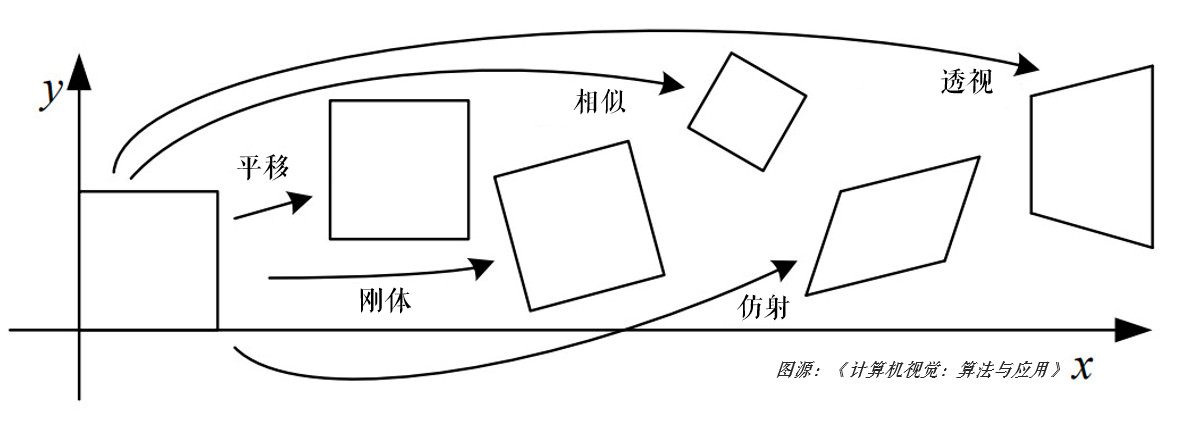

图像的几何变换从原理上看主要包括两种：基于2×3矩阵的仿射变换（平移、缩放、旋转和翻转等）、基于3×3矩阵的透视变换，感兴趣的小伙伴可参考番外篇：仿射变换与透视变换。

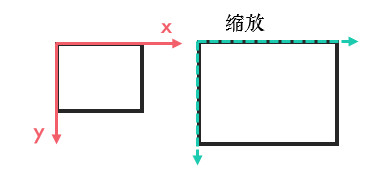

1、缩放图片

缩放就是调整图片的大小，使用cv2.resize()函数实现缩放。可以按照比例缩放，也可以按照指定的大小缩放：

import cv2

img = cv2.imread('drawing.jpg')

# 按照指定的宽度、高度缩放图片
res = cv2.resize(img, (132, 150))
# 按照比例缩放，如x,y轴均放大一倍
res2 = cv2.resize(img, None, fx=2, fy=2, interpolation=cv2.INTER_LINEAR)

cv2.imshow('shrink', res), cv2.imshow('zoom', res2)
cv2.waitKey(0)

我们也可以指定缩放方法interpolation，更专业点叫插值方法，默认是INTER_LINEAR，全部可以参考：InterpolationFlags

2、翻转图片

镜像翻转图片，可以用cv2.flip()函数：

import cv2

img = cv2.imread('lena.jpg')

dst = cv2.flip(img, 1)
cv2.imshow('shrink', dst)
cv2.waitKey(0)

其中，参数2 = 0：垂直翻转(沿x轴)，参数2 > 0: 水平翻转(沿y轴)，参数2 < 0: 水平垂直翻转。

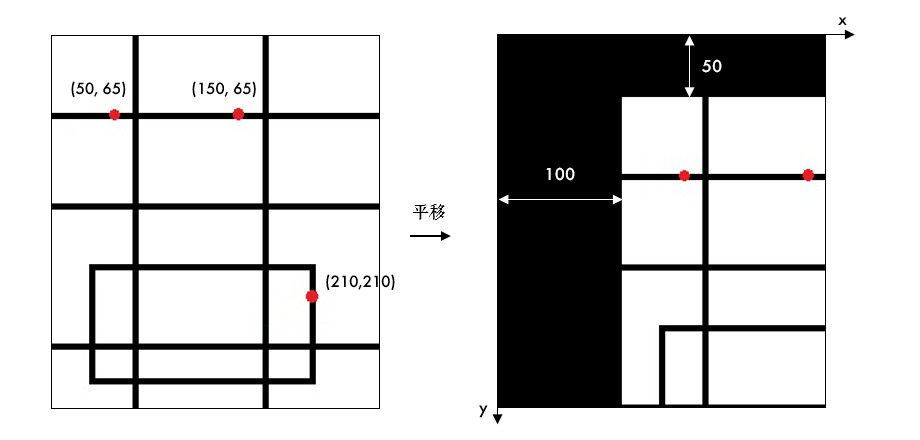

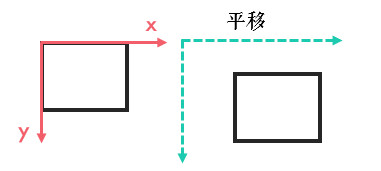

3、平移图片

要平移图片，我们需要定义下面这样一个矩阵，tx,ty是向x和y方向平移的距离：
$$
M = \left[ \begin{matrix} 1 & 0 & t_x \newline 0 & 1 & t_y \end{matrix} \right]M=[10tx01ty]
$$
平移是用仿射变换函数cv2.warpAffine()实现的：

import cv2
import numpy as np

img = cv2.imread('drawing.jpg')

# 平移图片
rows, cols = img.shape[:2]
# 定义平移矩阵，需要是numpy的float32类型
# x轴平移100，y轴平移50
M = np.float32([[1, 0, 100], [0, 1, 50]])
# 用仿射变换实现平移
dst = cv2.warpAffine(img, M, (cols, rows))
cv2.imshow('shift', dst)
cv2.waitKey(0)

4、旋转图片

旋转同平移一样，也是用仿射变换实现的，因此也需要定义一个变换矩阵。OpenCV直接提供了 cv2.getRotationMatrix2D()函数来生成这个矩阵，该函数有三个参数：

参数1：图片的旋转中心
参数2：旋转角度(正：逆时针，负：顺时针)
参数3：缩放比例，0.5表示缩小一半

import cv2
import numpy as np

img = cv2.imread('drawing.jpg')

# 平移图片
rows, cols = img.shape[:2]
# 45°旋转图片并缩小一半
M = cv2.getRotationMatrix2D((cols / 2, rows / 2), 45, 0.5)
dst = cv2.warpAffine(img, M, (cols, rows))

cv2.imshow('rotation', dst)
cv2.waitKey(0)

5、小结

cv2.resize()缩放图片，可以按指定大小缩放，也可以按比例缩放。
cv2.flip()翻转图片，可以指定水平/垂直/水平垂直翻转三种方式。
平移/旋转是靠仿射变换cv2.warpAffine()实现的。

6、接口文档

八、绘图功能

学习画线、圆和矩形等多种几何形状，给图片添加文字。图片等可到文末引用处下载。

绘制各种几何形状、添加文字
OpenCV函数：cv2.line(), cv2.circle(), cv2.rectangle(), cv2.ellipse(), cv2.putText()

绘制形状的函数有一些共同的参数，提前在此说明一下：

img：要绘制形状的图片
color：绘制的颜色
- 彩色图就传入BGR的一组值，如蓝色就是(255,0,0)
- 灰度图，传入一个灰度值就行
thickness：线宽，默认为1；对于矩形/圆之类的封闭形状而言，传入-1表示填充形状

需要导入的模块和显示图片的通用代码：

import cv2
import numpy as np
import matplotlib.pyplot as plt

cv2.imshow('img', img)
cv2.waitKey(0)

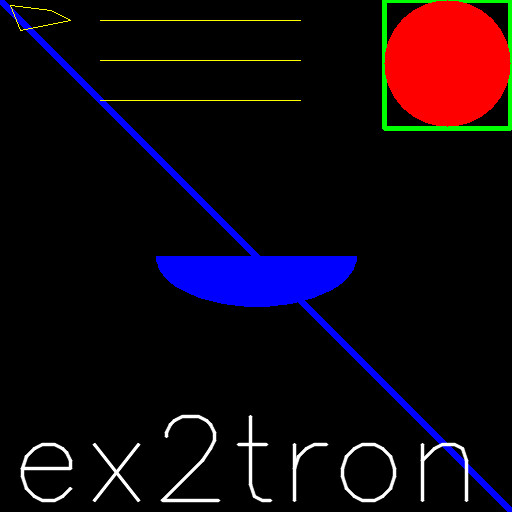

上图就是本教程绘制的最终效果，下面一步步来看：

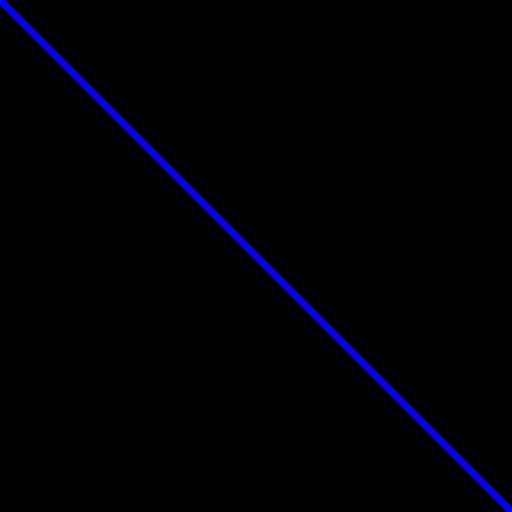

1、画线

画直线只需指定起点和终点的坐标就行：

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 创建一副黑色的图片
img = np.zeros((512, 512, 3), np.uint8)
# 画一条线宽为5的蓝色直线，参数2：起点，参数3：终点
cv2.line(img, (0, 0), (512, 512), (255, 0, 0), 5)
cv2.imshow('img', img)
cv2.waitKey(0)

经验之谈：所有绘图函数均会直接影响原图片，这点要注意。

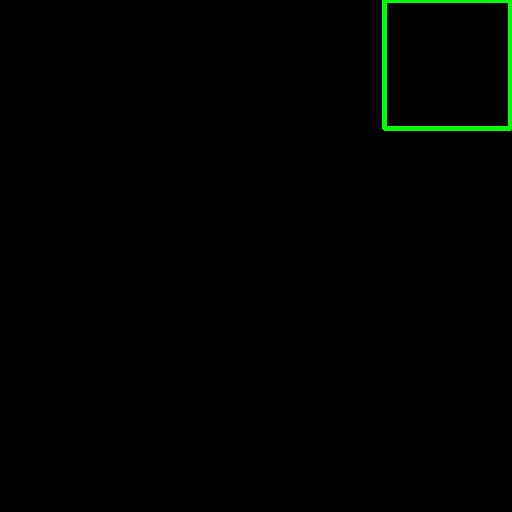

2、画矩形

画矩形需要知道左上角和右下角的坐标：

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 创建一副黑色的图片
img = np.zeros((512, 512, 3), np.uint8)
# 画一个绿色边框的矩形，参数2：左上角坐标，参数3：右下角坐标
cv2.rectangle(img, (384, 0), (510, 128), (0, 255, 0), 3)
cv2.imshow('img', img)
cv2.waitKey(0)

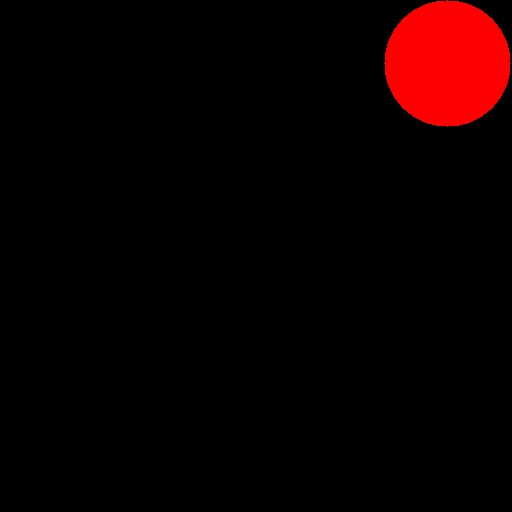

3、画圆

画圆需要指定圆心和半径，注意下面的例子中线宽=-1代表填充：

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 创建一副黑色的图片
img = np.zeros((512, 512, 3), np.uint8)
# 画一个填充红色的圆，参数2：圆心坐标，参数3：半径
cv2.circle(img, (447, 63), 63, (0, 0, 255), -1)
cv2.imshow('img', img)
cv2.imwrite('draw_circle.jpg', img)
cv2.waitKey(0)

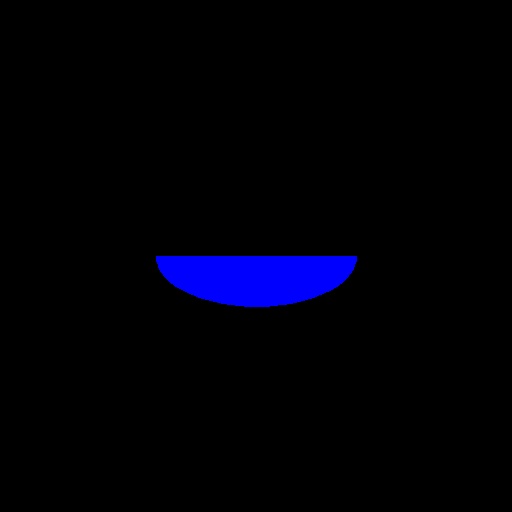

4、画椭圆

画椭圆需要的参数比较多，请对照后面的代码理解这几个参数：

参数2：椭圆中心(x,y)
参数3：x/y轴的长度
参数4：angle---椭圆的旋转角度
参数5：startAngle---椭圆的起始角度
参数6：endAngle---椭圆的结束角度

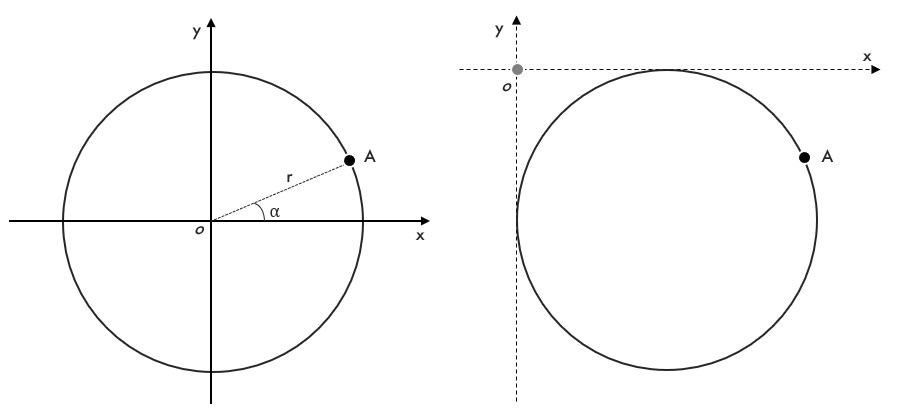

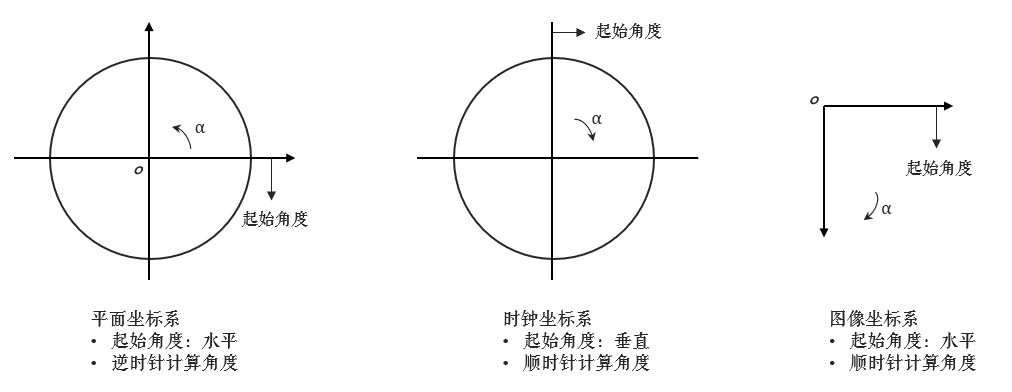

经验之谈：OpenCV中原点在左上角，所以这里的角度是以顺时针方向计算的。

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 创建一副黑色的图片
img = np.zeros((512, 512, 3), np.uint8)
# 在图中心画一个填充的半圆
cv2.ellipse(img, (256, 256), (100, 50), 0, 0, 180, (255, 0, 0), -1)
cv2.imshow('img', img)
cv2.imwrite('draw_ellipse.jpg', img)
cv2.waitKey(0)

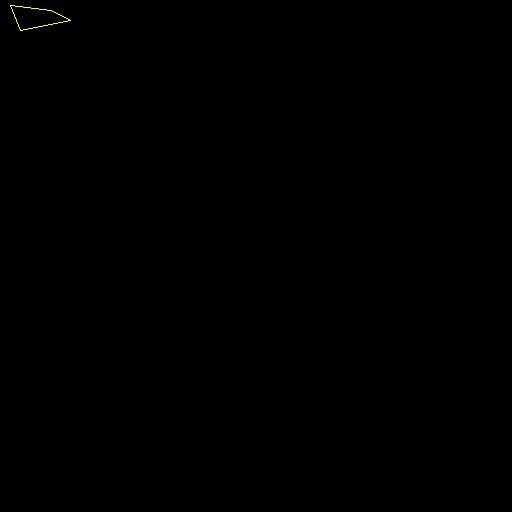

5、画多边形

画多边形需要指定一系列多边形的顶点坐标，相当于从第一个点到第二个点画直线，再从第二个点到第三个点画直线....

OpenCV中需要先将多边形的顶点坐标需要变成顶点数×1×2维的矩阵，再来绘制：

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 创建一副黑色的图片
img = np.zeros((512, 512, 3), np.uint8)
# 在图中心画一个填充的半圆
# 定义四个顶点坐标
pts = np.array([[10, 5],  [50, 10], [70, 20], [20, 30]], np.int32)
# 顶点个数：4，矩阵变成4*1*2维
pts = pts.reshape((-1, 1, 2))
cv2.polylines(img, [pts], True, (0, 255, 255))
cv2.imshow('img', img)
cv2.imwrite('draw_polylines.jpg', img)
cv2.waitKey(0)

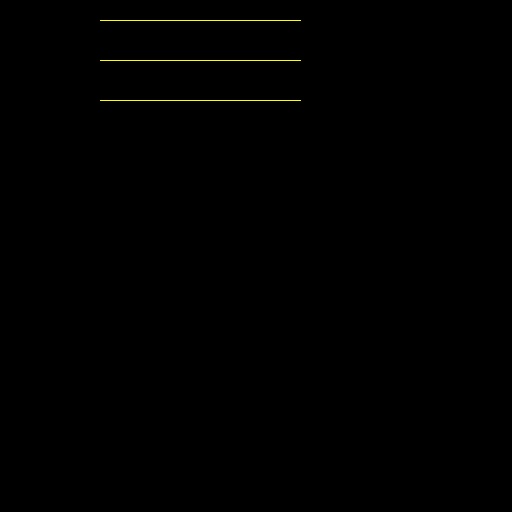

经验之谈：如果需要绘制多条直线，使用cv2.polylines()要比cv2.line()高效很多，例如：

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 创建一副黑色的图片
img = np.zeros((512, 512, 3), np.uint8)
# 使用cv2.polylines()画多条直线
line1 = np.array([[100, 20], [300, 20]], np.int32).reshape((-1, 1, 2))
line2 = np.array([[100, 60], [300, 60]], np.int32).reshape((-1, 1, 2))
line3 = np.array([[100, 100], [300, 100]], np.int32).reshape((-1, 1, 2))
cv2.polylines(img, [line1, line2, line3], True, (0, 255, 255))
cv2.imshow('img', img)
cv2.imwrite('draw_polylines_1.jpg', img)
cv2.waitKey(0)

6、添加文字

使用cv2.putText()添加文字，它的参数也比较多，同样请对照后面的代码理解这几个参数：

参数2：要添加的文本
参数3：文字的起始坐标（左下角为起点）
参数4：字体
参数5：文字大小（缩放比例）

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 创建一副黑色的图片
img = np.zeros((512, 512, 3), np.uint8)
# 添加文字
font = cv2.FONT_HERSHEY_SIMPLEX
cv2.putText(
    img,
    'ex2tron',
    (10, 500),
    font,
    4,
    (255, 255, 255),
    2,
    lineType=cv2.LINE_AA
)
cv2.imshow('img', img)
cv2.imwrite('draw_putText.jpg', img)
cv2.waitKey(0)

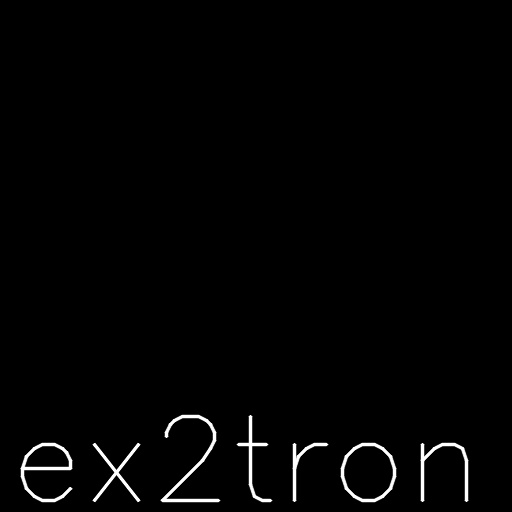

字体可参考：HersheyFonts。另外，这里有个线型lineType参数，LINE_AA表示抗锯齿线型，具体可见LineTypes

7、小结

cv2.line()画直线，cv2.circle()画圆，cv2.rectangle()画矩形，cv2.ellipse()画椭圆，cv2.polylines()画多边形，cv2.putText()添加文字。
画多条直线时，cv2.polylines()要比cv2.line()高效很多。

8、接口文档

九、番外篇

1、代码性能优化

(1) 评估代码运行时间

import cv2

start = cv2.getTickCount()
# 这里写测试代码...
end = cv2.getTickCount()
print((end - start) / cv2.getTickFrequency())

这段代码就是用来测量程序运行时间的（单位：s），其中cv2.getTickCount()函数得到电脑启动以来的时钟周期数，cv2.getTickFrequency()返回你电脑的主频，前后相减再除以主频就是你代码的运行时间（这样解释并不完全准确，但能理解就行）。另外，也可以用Python中的time模块计时：

import time

start = time.clock()
# 这里写测试代码...
end = time.clock()
print(end - start)

经验之谈：如果你使用的是IPython或Jupyter Notebook开发环境，性能分析将会非常方便，详情请参考：Timing and Profiling in IPython

(2) 优化原则

数据元素少时用Python语法，数据元素多时用Numpy：
```
x = 10
z = np.uint8([10])

# 尝试比较下面三句话各自的运行时间
y = x * x * x   # (1.6410249677846285e-06)
y = x**3        # (2.461537451676943e-06)
y = z * z * z   # 最慢 (3.1179474387907945e-05)
```
所以Numpy的运行速度并不一定比Python本身语法快，元素数量较少时，请用Python本身格式。
- 尽量避免使用循环，尤其嵌套循环，因为极其慢！！！
- 优先使用OpenCV/Numpy中封装好的函数
- 尽量将数据向量化，变成Numpy的数据格式
- 尽量避免数组的复制操作

(3) 接口文档

2、无损保存和Matplotlib

了解常用图片格式和OpenCV高质量保存图片的方式，学习如何使用Matplotlib显示OpenCV图像。

(1) 无损保存

事实上，我们日常看到的大部分图片都是压缩过的，那么都有哪些常见的图片格式呢？

bmp
- 全称：Bitmap
- 不压缩
jpg
- 全称：Joint Photographic Experts Group
- 有损压缩方式
png
- 全称：Portable Network Graphics
- 无损压缩方式

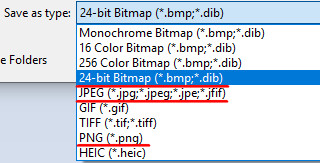

简单来说，同一个文件保存成不同的格式后，文件大小上bmp肯定是最大的，而png和jpg，不同的压缩比结果会有所不同。可以用画图工具新建一副100×100的图像，分别保存成这三种格式来验证：

(2) 高质量保存

用cv2.imwrite()保存图片时，可以传入第三个参数（请参考接口文档），用于控制保存质量：

cv2.IMWRITE_JPEG_QUALITY：jpg质量控制，取值0~100，值越大，质量越好，默认为95
cv2.IMWRITE_PNG_COMPRESSION：png质量控制，取值0~9，值越大，压缩比越高，默认为1

还有诸如CV_IMWRITE_WEBP_QUALITY的参量，不常用，请参考：ImwriteFlags。

举例来说，原图lena.jpg的分辨率是350×350，大小49.7KB。我们把它转成不同格式看下：

import cv2

new_img = cv2.imread('lena.jpg')

# bmp
cv2.imwrite('img_bmp.bmp', new_img)  # 文件大小：359KB
# jpg 默认95%质量
cv2.imwrite('img_jpg95.jpg', new_img)  # 文件大小：52.3KB
# jpg 20%质量
cv2.imwrite('img_jpg20.jpg', new_img, [int(cv2.IMWRITE_JPEG_QUALITY), 20])  # 文件大小：8.01KB
# jpg 100%质量
cv2.imwrite('img_jpg100.jpg', new_img, [int(cv2.IMWRITE_JPEG_QUALITY), 100])  # 文件大小：82.5KB
# png 默认1压缩比
cv2.imwrite('img_png1.png', new_img)  # 文件大小：240KB
# png 9压缩比
cv2.imwrite('img_png9.png', new_img, [int(cv2.IMWRITE_PNG_COMPRESSION), 9])  # 文件大小：207KB

可以看到：

bmp文件是最大的，没有任何压缩（1个像素点1byte，3通道的彩色图总大小：350×350×3/1024 ≈ 359 KB）
jpg/png本身就有压缩的，所以就算是100%的质量保存，体积也比bmp小很多
jpg的容量优势很明显，这也是它为什么如此流行的原因

思考：为什么原图49.7KB，保存成bmp或其他格式反而大了呢？

这是个很有趣的问题，很多童鞋都问过我。这里需要明确的是保存新格式时，容量大小跟原图的容量没有直接关系，而是取决于原图的分辨率大小和原图本身的内容（压缩方式），所以lena.jpg保存成不压缩的bmp格式时，容量大小就是固定的350×350×3/1024 ≈ 359 KB；另外，容量变大不代表画质提升噢，不然就逆天了~~~

(3) Matplotlib

Matplotlib是Python的一个很常用的绘图库，有兴趣的可以去官网学习更多内容。

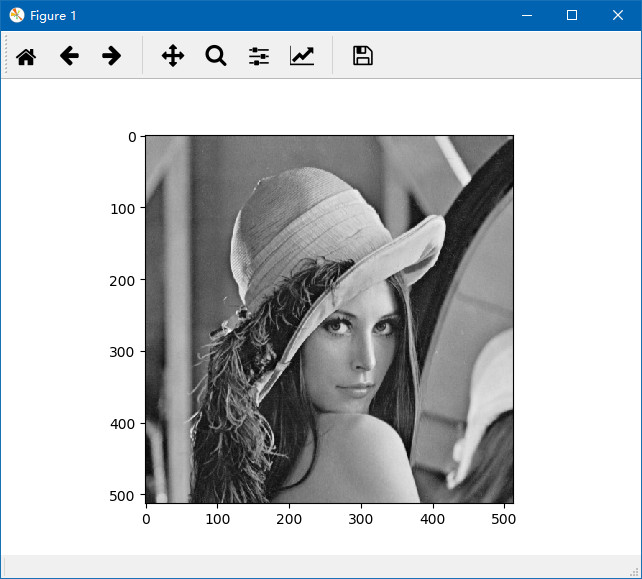

(4) 显示灰度图

import cv2
import matplotlib.pyplot as plt

img = cv2.imread('lena.jpg', 0)

# 灰度图显示，cmap(color map)设置为gray
plt.imshow(img, cmap='gray')
plt.show()

结果如下：

(5) 显示彩色图

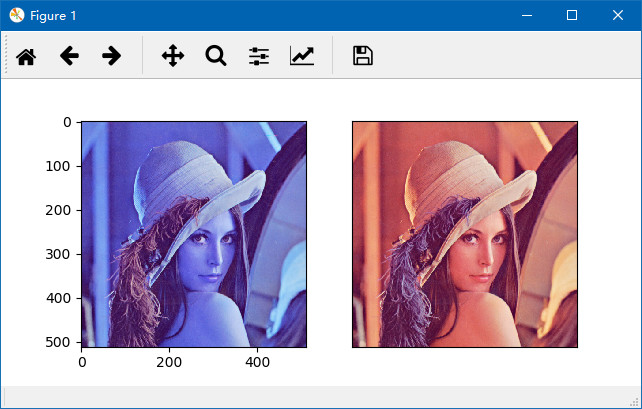

OpenCV中的图像是以BGR的通道顺序存储的，但Matplotlib是以RGB模式显示的，所以直接在Matplotlib中显示OpenCV图像会出现问题，因此需要转换一下:

import cv2
import matplotlib.pyplot as plt

img = cv2.imread('lena.jpg')
img2 = img[:, :, ::-1]
# 或使用
# img2 = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

# 显示不正确的图
plt.subplot(121),plt.imshow(img)

# 显示正确的图
plt.subplot(122)
plt.xticks([]), plt.yticks([]) # 隐藏x和y轴
plt.imshow(img2)

plt.show()

img[:,:,0]表示图片的蓝色通道，img[:,:,::-1]就表示BGR翻转，变成RGB，说明一下：

熟悉Python的童鞋应该知道，对一个字符串s翻转可以这样写：s[::-1]，'abc'变成'cba'，-1表示逆序。图片是二维的，所以完整地复制一副图像就是：

img2 = img[:,:] # 写全就是：img2 = img[0:height,0:width]

而图片是有三个通道，相当于一个长度为3的字符串，所以通道翻转与图片复制组合起来便是img[:,:,::-1]。

结果如下：

(6) 加载和保存图片

不使用OpenCV，Matplotlib也可以加载和保存图片：

import matplotlib.image as pli

img = pli.imread('lena.jpg')
plt.imshow(img)

# 保存图片，需放在show()函数之前
plt.savefig('lena2.jpg')
plt.show()

(7) 接口文档

3、滑动条

学习使用滑动条动态调整参数。图片等可到文末引用处下载。

(1) 滑动条的使用

首先我们需要创建一个滑动条，如cv2.createTrackbar('R','image',0,255,call_back)，其中

参数1：滑动条的名称
参数2：所在窗口的名称
参数3：当前的值
参数4：最大值
参数5：回调函数名称，回调函数默认有一个表示当前值的参数

创建好之后，可以在回调函数中获取滑动条的值，也可以用：cv2.getTrackbarPos()得到，其中，参数1是滑动条的名称，参数2是窗口的名称。

(2) RGB调色板

下面我们实现一个RGB的调色板，理解下滑动条的用法：

import cv2
import numpy as np

# 回调函数，x表示滑块的位置，本例暂不使用
def nothing(x):
    pass

img = np.zeros((300, 512, 3), np.uint8)
cv2.namedWindow('image')

# 创建RGB三个滑动条
cv2.createTrackbar('R', 'image', 0, 255, nothing)
cv2.createTrackbar('G', 'image', 0, 255, nothing)
cv2.createTrackbar('B', 'image', 0, 255, nothing)

while(True):
    cv2.imshow('image', img)
    if cv2.waitKey(1) == 27:
        break

    # 获取滑块的值
    r = cv2.getTrackbarPos('R', 'image')
    g = cv2.getTrackbarPos('G', 'image')
    b = cv2.getTrackbarPos('B', 'image')
    # 设定img的颜色
    img[:] = [b, g, r]

(3) 小结

cv2.createTrackbar()用来创建滑动条，可以在回调函数中或使用cv2.getTrackbarPos()得到滑块的位置

(4) 接口文档

4、Otsu阈值法

大部分图像处理任务都需要先进行二值化操作，阈值的选取很关键，Otsu阈值法会自动计算阈值。

Otsu阈值法（日本人大津展之提出的，也可称大津算法）非常适用于双峰图片，啥意思呢？

[Otsu N. A threshold selection method from gray-level histogramsJ]. IEEE transactions on systems, man, and cybernetics, 1979, 9(1): 62-66.

(1) 什么是双峰图片？

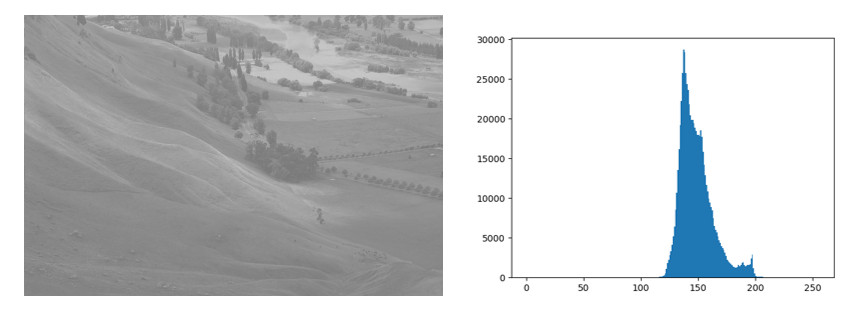

双峰图片就是指图片的灰度直方图上有两个峰值，直方图就是每个值（0~255）的像素点个数统计，后面会详细介绍。

Otsu算法假设这副图片由前景色和背景色组成，通过统计学方法（最大类间方差）选取一个阈值，将前景和背景尽可能分开，我们先来看下代码，然后详细说明下算法原理。

(2) 代码示例

下面这段代码对比了使用固定阈值和Otsu阈值后的不同结果：

另外，对含噪点的图像，先进行滤波操作效果会更好。

import cv2
from matplotlib import pyplot as plt

img = cv2.imread('noisy.jpg', 0)

# 固定阈值法
ret1, th1 = cv2.threshold(img, 100, 255, cv2.THRESH_BINARY)

# Otsu阈值法
ret2, th2 = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

# 先进行高斯滤波，再使用Otsu阈值法
blur = cv2.GaussianBlur(img, (5, 5), 0)
ret3, th3 = cv2.threshold(blur, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

# 下面我们用Matplotlib把原图、直方图和阈值图都显示出来：
images = [img, 0, th1, img, 0, th2, blur, 0, th3]
titles = ['Original', 'Histogram', 'Global(v=100)',
          'Original', 'Histogram', "Otsu's",
          'Gaussian filtered Image', 'Histogram', "Otsu's"]

for i in range(3):
    # 绘制原图
    plt.subplot(3, 3, i * 3 + 1)
    plt.imshow(images[i * 3], 'gray')
    plt.title(titles[i * 3], fontsize=8)
    plt.xticks([]), plt.yticks([])

    # 绘制直方图plt.hist，ravel函数将数组降成一维
    plt.subplot(3, 3, i * 3 + 2)
    plt.hist(images[i * 3].ravel(), 256)
    plt.title(titles[i * 3 + 1], fontsize=8)
    plt.xticks([]), plt.yticks([])

    # 绘制阈值图
    plt.subplot(3, 3, i * 3 + 3)
    plt.imshow(images[i * 3 + 2], 'gray')
    plt.title(titles[i * 3 + 2], fontsize=8)
    plt.xticks([]), plt.yticks([])
plt.show()

可以看到，Otsu阈值明显优于固定阈值，省去了不断尝试阈值判断效果好坏的过程。其中，绘制直方图时，使用了numpy中的ravel()函数，它会将原矩阵压缩成一维数组，便于画直方图。

(3) Otsu算法详解

Otsu阈值法将整幅图分为前景（目标）和背景，以下是一些符号规定：

TT：分割阈值
N_0N_0：前景像素点数
N_1N_1：背景像素点数
\omega_0ω_0：前景的像素点数占整幅图像的比例
\omega_1ω_1：背景的像素点数占整幅图像的比例
\mu_0μ_0：前景的平均像素值
\mu_1μ_1：背景的平均像素值
\muμ：整幅图的平均像素值
rows\times colsrows×cols：图像的行数和列数

结合下图会更容易理解一些，有一副大小为4×4的图片，假设阈值T为1，那么：

其实很好理解，N_0+N_1N_0+N_1就是总的像素点个数，也就是行数乘列数：
$$
N_0+N_1=rows\times colsN0+N1=rows×cols
$$

ω_0和ω_1 是前/背景所占的比例，也就是：
$$
\omega_0=\frac{N_0}{rows\times cols}ω0=rows×colsN0\omega_1=\frac{N_1}{rows\times cols}ω1=rows×colsN1\omega_0+\omega_1=1 \tag{1}ω0+ω1=1(1)
$$

整幅图的平均像素值就是：
$$
\mu=\omega_0\times \mu_0+\omega_1\times \mu_1 \tag{2}μ=ω0×μ0+ω1×μ1(2)
$$

此时，我们定义一个前景\mu_0μ_0与背景\mu_1μ_1的方差gg：
$$
g=\omega_0(\mu_0-\mu)^{2+\omega_1(\mu_1-\mu)}2 \tag{3}g=ω0(μ0−μ)2+ω1(μ1−μ)2(3)
$$

将前述的1/2/3公式整合在一起，便是：
$$
g=\omega_0\omega_1(\mu_0-\mu_1)^2g=ω0ω1(μ0−μ1)2
$$

gg就是前景与背景两类之间的方差，这个值越大，说明前景和背景的差别也就越大，效果越好。Otsu算法便是遍历阈值T，使得gg最大，所以又称为最大类间方差法。基本上双峰图片的阈值T在两峰之间的谷底。

(4) 接口文档

5、仿射变换与透视变换

常见的2D图像变换从原理上讲主要包括基于2×3矩阵的仿射变换和基于3×3矩阵透视变换。

(1) 仿射变换

基本的图像变换就是二维坐标的变换：从一种二维坐标(x,y)到另一种二维坐标(u,v)的线性变换：
$$
\begin{matrix} u=a_1x+b_1y+c_1 \newline v=a_2x+b_2y+c_2 \end{matrix}u=a1x+b1y+c1v=a2x+b2y+c2
$$

如果写成矩阵的形式，就是：
$$
\left[ \begin{matrix} u \newline v \end{matrix} \right] = \left[ \begin{matrix} a_1 & b_1 \newline a_2 & b_2 \end{matrix} \right] \left[ \begin{matrix} x \newline y \end{matrix} \right]+\left[ \begin{matrix} c_1 \newline c_2 \end{matrix} \right][uv]=[a1b1a2b2][xy]+[c1c2]
$$

作如下定义：
$$
R=\left[ \begin{matrix} a_1 & b_1 \newline a_2 & b_2 \end{matrix} \right], t=\left[ \begin{matrix} c_1 \newline c_2 \end{matrix} \right],T=\left[ \begin{matrix} R & t \end{matrix} \right]R=[a1b1a2b2],t=[c1c2],T=[Rt]
$$

矩阵T(2×3)就称为仿射变换的变换矩阵，R为线性变换矩阵，t为平移矩阵，简单来说，仿射变换就是线性变换+平移。变换后直线依然是直线，平行线依然是平行线，直线间的相对位置关系不变，因此非共线的三个对应点便可确定唯一的一个仿射变换，线性变换4个自由度+平移2个自由度→仿射变换自由度为6。

来看下OpenCV中如何实现仿射变换：

import cv2
import numpy as np
import matplotlib.pyplot as plt

img = cv2.imread('drawing.jpg')
rows, cols = img.shape[:2]

# 变换前的三个点
pts1 = np.float32([[50, 65], [150, 65], [210, 210]])
# 变换后的三个点
pts2 = np.float32([[50, 100], [150, 65], [100, 250]])

# 生成变换矩阵
M = cv2.getAffineTransform(pts1, pts2)
dst = cv2.warpAffine(img, M, (cols, rows))

plt.subplot(121), plt.imshow(img), plt.title('input')
plt.subplot(122), plt.imshow(dst), plt.title('output')
plt.show()

三个点我已经在图中标记了出来。用cv2.getAffineTransform()生成变换矩阵，接下来再用cv2.warpAffine()实现变换。

思考：三个点我标记的是红色，为什么Matplotlib显示出来是下面这种颜色？（练习）

其实平移、旋转、缩放和翻转等变换就是对应了不同的仿射变换矩阵，下面分别来看下。

(2) 平移

平移就是x和y方向上的直接移动，可以上下/左右移动，自由度为2，变换矩阵可以表示为：
$$
\left[ \begin{matrix} u \newline v \end{matrix} \right] = \left[ \begin{matrix} 1 & 0 \newline 0 & 1 \end{matrix} \right] \left[ \begin{matrix} x \newline y \end{matrix} \right]+\left[ \begin{matrix} t_x \newline t_y \end{matrix} \right][uv]=[1001][xy]+[txty]
$$

(3) 旋转

旋转是坐标轴方向饶原点旋转一定的角度θ，自由度为1，不包含平移，如顺时针旋转可以表示为：
$$
\left[ \begin{matrix} u \newline v \end{matrix} \right] = \left[ \begin{matrix} \cos \theta & -\sin \theta \newline \sin \theta & \cos \theta \end{matrix} \right] \left[ \begin{matrix} x \newline y \end{matrix} \right]+\left[ \begin{matrix} 0 \newline 0 \end{matrix} \right][uv]=[cosθ−sinθsinθcosθ][xy]+[00]
$$

思考：如果不是绕原点，而是可变点，自由度是多少呢？（请看下文刚体变换）

(4) 翻转

翻转是x或y某个方向或全部方向上取反，自由度为2，比如这里以垂直翻转为例：
$$
\left[ \begin{matrix} u \newline v \end{matrix} \right] = \left[ \begin{matrix} 1 & 0 \newline 0 & -1 \end{matrix} \right] \left[ \begin{matrix} x \newline y \end{matrix} \right]+\left[ \begin{matrix} 0 \newline 0 \end{matrix} \right][uv]=[100−1][xy]+[00]
$$

(5) 刚体变换

旋转+平移也称刚体变换（Rigid Transform），就是说如果图像变换前后两点间的距离仍然保持不变，那么这种变化就称为刚体变换。刚体变换包括了平移、旋转和翻转，自由度为3。变换矩阵可以表示为：
$$
\left[ \begin{matrix} u \newline v \end{matrix} \right] = \left[ \begin{matrix} \cos \theta & -\sin \theta \newline \sin \theta & \cos \theta \end{matrix} \right] \left[ \begin{matrix} x \newline y \end{matrix} \right]+\left[ \begin{matrix} t_x \newline t_y \end{matrix} \right][uv]=[cosθ−sinθsinθcosθ][xy]+[txty]
$$

由于只是旋转和平移，刚体变换保持了直线间的长度不变，所以也称欧式变换（变化前后保持欧氏距离）。

(6) 缩放

缩放是x和y方向的尺度（倍数）变换，在有些资料上非等比例的缩放也称为拉伸/挤压，等比例缩放自由度为1，非等比例缩放自由度为2，矩阵可以表示为：
$$
\left[ \begin{matrix} u \newline v \end{matrix} \right] = \left[ \begin{matrix} s_x & 0 \newline 0 & s_y \end{matrix} \right] \left[ \begin{matrix} x \newline y \end{matrix} \right]+\left[ \begin{matrix} 0 \newline 0 \end{matrix} \right][uv]=[sx00sy][xy]+[00]
$$

(7) 相似变换

相似变换又称缩放旋转，相似变换包含了旋转、等比例缩放和平移等变换，自由度为4。在OpenCV中，旋转就是用相似变换实现的：

若缩放比例为scale，旋转角度为θ，旋转中心是 (center_x,center_y) ，则仿射变换可以表示为：
$$
\left[ \begin{matrix} u \newline v \end{matrix} \right] = \left[ \begin{matrix} \alpha & \beta \newline -\beta & \alpha \end{matrix} \right] \left[ \begin{matrix} x \newline y \end{matrix} \right]+\left[ \begin{matrix} (1-\alpha)center_x-\beta center_y \newline \beta center_x+(1-\alpha)center_y \end{matrix} \right][uv]=[αβ−βα][xy]+[(1−α)centerx−βcenteryβcenterx+(1−α)centery]
$$

其中，
$$
\alpha=scale \cdot \cos \theta,\beta=scale \cdot \sin \thetaα=scale⋅cosθ,β=scale⋅sinθ
$$

相似变换相比刚体变换加了缩放，所以并不会保持欧氏距离不变，但直线间的夹角依然不变。

经验之谈：OpenCV中默认按照逆时针旋转噢~

总结一下（[原图#计算机视觉：算法与应用p39]）：

变换	矩阵	自由度	保持性质
平移	[I, t]（2×3）	2	方向/长度/夹角/平行性/直线性
刚体	[R, t]（2×3）	3	长度/夹角/平行性/直线性
相似	[sR, t]（2×3）	4	夹角/平行性/直线性
仿射	[T]（2×3）	6	平行性/直线性
透视	[T]（3×3）	8	直线性

(8) 透视变换

前面仿射变换后依然是平行四边形，并不能做到任意的变换。

透视变换（Perspective Transformation）是将二维的图片投影到一个三维视平面上，然后再转换到二维坐标下，所以也称为投影映射（Projective Mapping）。简单来说就是二维→三维→二维的一个过程。
$$
\begin{matrix} X=a_1 x + b_1 y + c_1 \newline Y=a_2 x + b_2 y + c_2 \newline Z=a_3 x + b_3 y + c_3 \end{matrix}X=a1x+b1y+c1Y=a2x+b2y+c2Z=a3x+b3y+c3
$$

这次我写成齐次矩阵的形式：
$$
\left[ \begin{matrix} X \newline Y \newline Z \end{matrix} \right] = \left[ \begin{matrix} a_1 & b_1 & c_1 \newline a_2 & b_2 & c_2 \newline a_3 & b_3 & c_3 \end{matrix} \right] \left[ \begin{matrix} x \newline y \newline 1 \end{matrix} \right][XYZ]=[a1b1c1a2b2c2a3b3c3][xy1]
$$

其中， \left[ \begin{matrix} a_1 & b_1 \newline a_2 & b_2 \newline \end{matrix} \right] 表示线性变换， \left[ \begin{matrix} a_3 & b_3 \end{matrix} \right] 产生透视变换，其余表示平移变换，因此仿射变换是透视变换的子集。接下来再通过除以Z轴转换成二维坐标：
$$
x^{’}=\frac{X}{Z}=\frac{a_1x+b_1y+c_1}{a_3x+b_3y+c_3 }x’=ZX=a3x+b3y+c3a1x+b1y+c1y^{’}=\frac{Y}{Z}=\frac{a_2x+b_2y+c_2}{a_3x+b_3y+c_3 }y’=ZY=a3x+b3y+c3a2x+b2y+c2
$$

透视变换相比仿射变换更加灵活，变换后会产生一个新的四边形，但不一定是平行四边形，所以需要非共线的四个点才能唯一确定，原图中的直线变换后依然是直线。因为四边形包括了所有的平行四边形，所以透视变换包括了所有的仿射变换。

OpenCV中首先根据变换前后的四个点用cv2.getPerspectiveTransform()生成3×3的变换矩阵，然后再用cv2.warpPerspective()进行透视变换。实战演练一下：

img = cv2.imread('card.jpg')

# 原图中卡片的四个角点
pts1 = np.float32([[148, 80], [437, 114], [94, 247], [423, 288]])
# 变换后分别在左上、右上、左下、右下四个点
pts2 = np.float32([[0, 0], [320, 0], [0, 178], [320, 178]])

# 生成透视变换矩阵
M = cv2.getPerspectiveTransform(pts1, pts2)
# 进行透视变换，参数3是目标图像大小
dst = cv2.warpPerspective(img, M, (320, 178))

plt.subplot(121), plt.imshow(img[:, :, ::-1]), plt.title('input')
plt.subplot(122), plt.imshow(dst[:, :, ::-1]), plt.title('output')
plt.show()

代码中有个img[:, :, ::-1]还记得吗？忘记的话，请看练习。

当然，我们后面学习了特征提取之后，就可以自动识别角点了。透视变换是一项很酷的功能。比如我们经常会用手机去拍身份证和文件，无论你怎么拍，貌似都拍不正或者有边框。如果你使用过手机上面一些扫描类软件，比如"扫描全能王"，"[Office Lens](https://baike.baidu.com/item/Office Lens)"，它们能很好地矫正图片，这些软件就是应用透视变换实现的。

6、鼠标绘图

学习如何用鼠标实时绘图。图片等可到文末引用处下载。

捕获鼠标事件
OpenCV函数：cv2.setMouseCallback()

(1) 知道鼠标在哪儿

OpenCV中，我们需要创建一个鼠标的回调函数来获取鼠标当前的位置、当前的事件如左键按下/左键释放或是右键单击等等，然后执行相应的功能。

使用cv2.setMouseCallback()来创建鼠标的回调函数，比如我们在左键单击的时候，打印出当前鼠标的位置：

import cv2
import numpy as np


# 鼠标的回调函数
def mouse_event(event, x, y, flags, param):
    # 通过event判断具体是什么事件，这里是左键按下
    if event == cv2.EVENT_LBUTTONDOWN:
        print((x, y))


img = np.zeros((512, 512, 3), np.uint8)
cv2.namedWindow('image')
# 定义鼠标的回调函数
cv2.setMouseCallback('image', mouse_event)

while (True):
    cv2.imshow('image', img)
    # 按下ESC键退出
    if cv2.waitKey(20) == 27:
        break
cv2.destroyAllWindows()

上面的代码先定义鼠标的回调函数mouse_event()，然后在回调函数中判断是否是左键单击事件 EVENT_LBUTTONDOWN，是的话就打印出坐标。需要注意的是，回调函数的参数格式是固定的，不要随意更改。

那除了左键单击之外，还有哪些事件呢？可以用下面的代码打印出来：

import cv2

# 获取所有的事件
events = [i for i in dir(cv2) if 'EVENT' in i]
print(events)

(2) 综合实例

现在我们来实现一个综合的例子，这个实例会帮助你理解图像交互的一些思想：

在图像上用鼠标画图，可以画圆或矩形，按m键在两种模式下切换。左键按下时开始画图，移动到哪儿画到哪儿，左键释放时结束画图。听上去很复杂，是吗？一步步来看：

用鼠标画图：需要定义鼠标的回调函数mouse_event
画圆或矩形：需要定义一个画图的模式mode
左键单击、移动、释放：需要捕获三个不同的事件
开始画图，结束画图：需要定义一个画图的标记位drawing

好，开始coding吧：

import cv2
import numpy as np

drawing = False  # 是否开始画图
mode = True  # True：画矩形，False：画圆
start = (-1, -1)


def mouse_event(event, x, y, flags, param):
    global start, drawing, mode

    # 左键按下：开始画图
    if event == cv2.EVENT_LBUTTONDOWN:
        drawing = True
        start = (x, y)
    # 鼠标移动，画图
    elif event == cv2.EVENT_MOUSEMOVE:
        if drawing:
            if mode:
                cv2.rectangle(img, start, (x, y), (0, 255, 0), 1)
            else:
                cv2.circle(img, (x, y), 5, (0, 0, 255), -1)
    # 左键释放：结束画图
    elif event == cv2.EVENT_LBUTTONUP:
        drawing = False
        if mode:
            cv2.rectangle(img, start, (x, y), (0, 255, 0), 1)
        else:
            cv2.circle(img, (x, y), 5, (0, 0, 255), -1)


img = np.zeros((512, 512, 3), np.uint8)
cv2.namedWindow('image')
cv2.setMouseCallback('image', mouse_event)

while True:
    cv2.imshow('image', img)
    # 按下m切换模式
    if cv2.waitKey(1) == ord('m'):
        mode = not mode
    elif cv2.waitKey(1) == 27:
        break

cv2.destroyAllWindows()

(3) 小结

要用鼠标绘图，需要用cv2.setMouseCallback()定义回调函数，然后在回调函数中根据不同的event事件，执行不同的功能。

十、挑战任务

1、画动态时钟

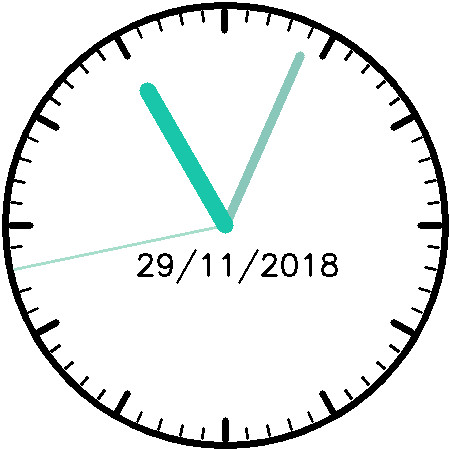

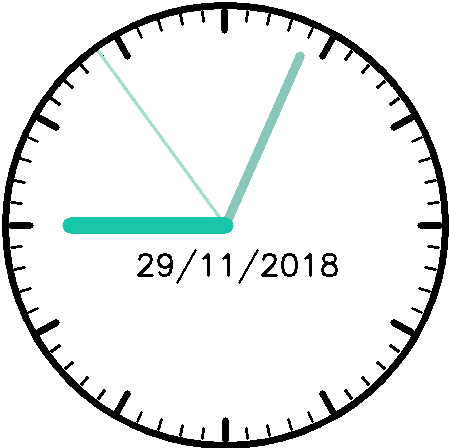

挑战任务：使用OpenCV绘制一个随系统时间动态变化的时钟。

完成如上图所展示的动态时钟，时钟需随系统时间变化，中间显示当前日期。

其实本次任务涉及的OpenCV知识并不多，但有助于提升大家的编程实践能力。

挑战题不会做也木有关系，但请务必在自行尝试后，再看下面的解答噢，不然...我也没办法(￣▽￣)"

(1) 挑战解答

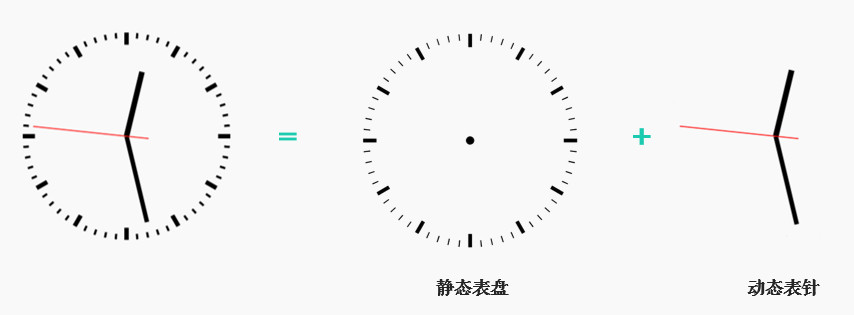

本次挑战任务旨在提升大家的动手实践能力，解决实际问题，所以我们得先有个解题思路和方案。观察下常见的时钟表盘：

整个表盘其实只有3根表针在动，所以可以先画出静态表盘，然后获取系统当前时间，根据时间实时动态绘制3根表针就解决了。

(2) 绘制表盘

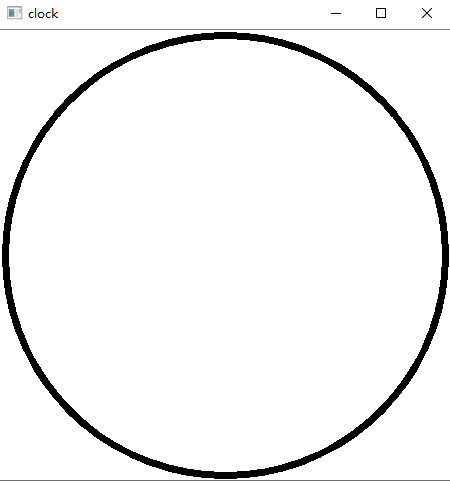

表盘上只有60条分/秒刻线和12条小时刻线，当然还有表盘的外部轮廓圆，也就是重点在如何画72根线。先把简单的圆画出来：

import cv2
import math
import datetime
import numpy as np

margin = 5  # 上下左右边距
radius = 220  # 圆的半径
center = (center_x, center_y) = (225, 225)  # 圆心

# 1. 新建一个画板并填充成白色
img = np.zeros((450, 450, 3), np.uint8)
img[:] = (255, 255, 255)

# 2. 画出圆盘
cv2.circle(img, center, radius, (0, 0, 0), thickness=5)
cv2.imshow('clock', img)
cv2.waitKey(0)

前面我们使用OpenCV画直线的时候，需知道直线的起点和终点坐标，那么画72根线就变成了获取72组坐标。

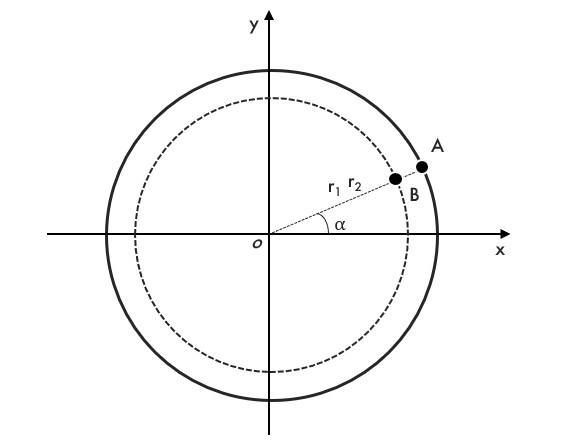

在平面坐标系下，已知半径和角度的话，A点的坐标可以表示为：
$$
\begin{matrix} x=r\times \cos\alpha \newline y=r\times \sin\alpha \end{matrix}
$$

先只考虑将坐标系原点移动到左上角，角度依然是平面坐标系中的逆时针计算，那么新坐标是：
$$
\begin{matrix} x=r+r\times \cos\alpha \newline y=r+r\times \sin\alpha \end{matrix}x=r+r×cosαy=r+r×sinα
$$

对于60条分/秒刻线，刻线间的夹角是360°/60=6°，对于小时刻线，角度是360°/12=30°，这样就得到了72组起点坐标，那怎么得到终点坐标呢？其实同样的原理，用一个同心的小圆来计算得到B点：

通过A/B两点就可以画出直线：

import cv2
import math
import datetime
import numpy as np

margin = 5  # 上下左右边距
radius = 220  # 圆的半径
center = (center_x, center_y) = (225, 225)  # 圆心

# 1. 新建一个画板并填充成白色
img = np.zeros((450, 450, 3), np.uint8)
img[:] = (255, 255, 255)

# 2. 画出圆盘
cv2.circle(img, center, radius, (0, 0, 0), thickness=5)

pt1 = []

# 3. 画出60条秒和分钟的刻线
for i in range(60):
    # 最外部圆，计算A点
    x1 = center_x + (radius - margin) * math.cos(i * 6 * np.pi / 180.0)
    y1 = center_y + (radius - margin) * math.sin(i * 6 * np.pi / 180.0)
    pt1.append((int(x1), int(y1)))

    # 同心小圆，计算B点
    x2 = center_x + (radius - 15) * math.cos(i * 6 * np.pi / 180.0)
    y2 = center_y + (radius - 15) * math.sin(i * 6 * np.pi / 180.0)

    cv2.line(img, pt1[i], (int(x2), int(y2)), (0, 0, 0), thickness=2)

# 4. 画出12条小时的刻线
for i in range(12):
    # 12条小时刻线应该更长一点
    x = center_x + (radius - 25) * math.cos(i * 30 * np.pi / 180.0)
    y = center_y + (radius - 25) * math.sin(i * 30 * np.pi / 180.0)
    # 这里用到了前面的pt1
    cv2.line(img, pt1[i * 5], (int(x), int(y)), (0, 0, 0), thickness=5)

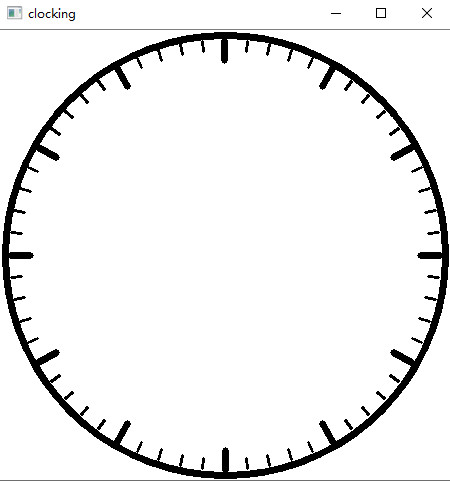

# 到这里基本的表盘图就已经画出来了
cv2.imshow('clocking', img)
cv2.waitKey(0)

(3) 角度换算

接下来算是一个小难点，首先时钟的起始坐标在正常二维坐标系的90°方向，其次时钟跟图像一样，都是顺时针计算角度的，所以三者需要统一下：

因为角度是完全对称的，顺逆时针没有影响，所以平面坐标系完全不用理会，放在这里只是便于大家理解。对于时钟坐标和图像坐标，时钟0的0°对应图像的270°，时钟15的90°对应图像的360°，时钟30的180°对应图像的450°（360°+90°）...

所以两者之间的关系便是：

因为角度是完全对称的，顺逆时针没有影响，所以平面坐标系完全不用理会，放在这里只是便于大家理解。对于时钟坐标和图像坐标，时钟0的0°对应图像的270°，时钟15的90°对应图像的360°，时钟30的180°对应图像的450°（360°+90°）...

所以两者之间的关系便是：

(4) 同步时间

Python中如何获取当前时间和添加日期文字都比较简单，看代码就行，我就不解释了。代码中角度计算我换了一种方式，其实是一样的，看你能不能看懂(●ˇ∀ˇ●)：

import cv2
import math
import datetime
import numpy as np

margin = 5  # 上下左右边距
radius = 220  # 圆的半径
center = (center_x, center_y) = (225, 225)  # 圆心

# 1. 新建一个画板并填充成白色
img = np.zeros((450, 450, 3), np.uint8)
img[:] = (255, 255, 255)

# 2. 画出圆盘
cv2.circle(img, center, radius, (0, 0, 0), thickness=5)

pt1 = []

# 3. 画出60条秒和分钟的刻线
for i in range(60):
    # 最外部圆，计算A点
    x1 = center_x + (radius - margin) * math.cos(i * 6 * np.pi / 180.0)
    y1 = center_y + (radius - margin) * math.sin(i * 6 * np.pi / 180.0)
    pt1.append((int(x1), int(y1)))

    # 同心小圆，计算B点
    x2 = center_x + (radius - 15) * math.cos(i * 6 * np.pi / 180.0)
    y2 = center_y + (radius - 15) * math.sin(i * 6 * np.pi / 180.0)

    cv2.line(img, pt1[i], (int(x2), int(y2)), (0, 0, 0), thickness=2)

# 4. 画出12条小时的刻线
for i in range(12):
    # 12条小时刻线应该更长一点
    x = center_x + (radius - 25) * math.cos(i * 30 * np.pi / 180.0)
    y = center_y + (radius - 25) * math.sin(i * 30 * np.pi / 180.0)
    # 这里用到了前面的pt1
    cv2.line(img, pt1[i * 5], (int(x), int(y)), (0, 0, 0), thickness=5)

while True:
    # 不断拷贝表盘图，才能更新绘制，不然会重叠在一起
    temp = np.copy(img)

    # 5. 获取系统时间，画出动态的时-分-秒三条刻线
    now_time = datetime.datetime.now()
    hour, minute, second = now_time.hour, now_time.minute, now_time.second

    # 画秒刻线
    # OpenCV中的角度是顺时针计算的，所以需要转换下
    sec_angle = second * 6 + 270 if second <= 15 else (second - 15) * 6
    sec_x = center_x + (radius - margin) * math.cos(sec_angle * np.pi / 180.0)
    sec_y = center_y + (radius - margin) * math.sin(sec_angle * np.pi / 180.0)
    cv2.line(temp, center, (int(sec_x), int(sec_y)), (203, 222, 166), 2)

    # 画分刻线
    min_angle = minute * 6 + 270 if minute <= 15 else (minute - 15) * 6
    min_x = center_x + (radius - 35) * math.cos(min_angle * np.pi / 180.0)
    min_y = center_y + (radius - 35) * math.sin(min_angle * np.pi / 180.0)
    cv2.line(temp, center, (int(min_x), int(min_y)), (186, 199, 137), 8)

    # 画时刻线
    hour_angle = hour * 30 + 270 if hour <= 3 else (hour - 3) * 30
    hour_x = center_x + (radius - 65) * math.cos(hour_angle * np.pi / 180.0)
    hour_y = center_y + (radius - 65) * math.sin(hour_angle * np.pi / 180.0)
    cv2.line(temp, center, (int(hour_x), int(hour_y)), (169, 198, 26), 15)

    # 6. 添加当前日期文字
    font = cv2.FONT_HERSHEY_SIMPLEX
    time_str = now_time.strftime("%d/%m/%Y")
    cv2.putText(img, time_str, (135, 275), font, 1, (0, 0, 0), 2)

    cv2.imshow('clocking', temp)
    if cv2.waitKey(1) == 27:  # 按下ESC键退出
        break

本此挑战旨在锻炼一步步解决实际问题的思路（虽然有点数学知识(￣▽￣)"），大家再接再厉噢！

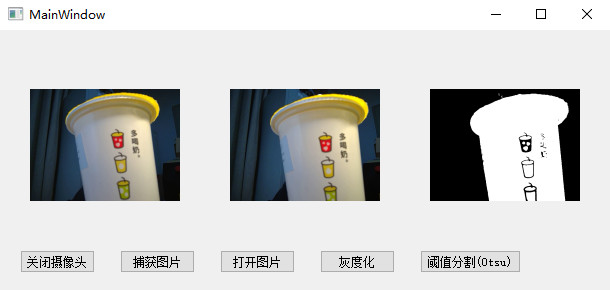

2、PyQt5编写GUI界面

参考

第二章基础篇

1、图像混合

学习图片间的数学运算，图像混合。图片等可到文末引用处下载。

图片间的数学运算，如相加、按位运算等
OpenCV函数：cv2.add(), cv2.addWeighted(), cv2.bitwise_and()

(1) 图片相加

要叠加两张图片，可以用cv2.add()函数，相加两幅图片的形状（高度/宽度/通道数）必须相同。numpy中可以直接用res = img + img1相加，但这两者的结果并不相同：

import cv2
import numpy as np

x = np.uint8([250])
y = np.uint8([10])
print(cv2.add(x, y))  # 250+10 = 260 => 255
print(x + y)  # 250+10 = 260 % 256 = 4

如果是二值化图片（只有0和255两种值），两者结果是一样的（用numpy的方式更简便一些）。

(2) 图像混合

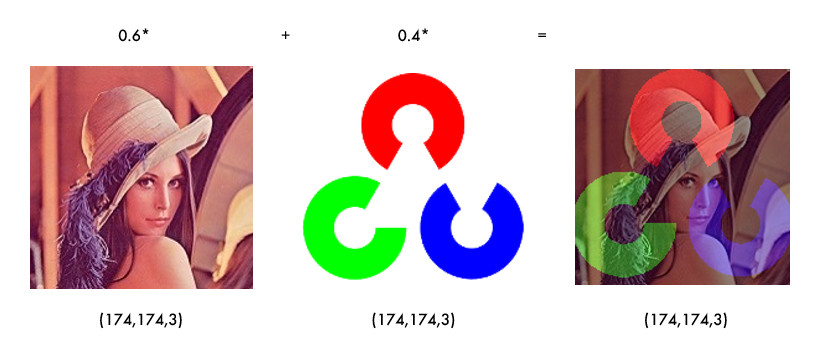

图像混合cv2.addWeighted()也是一种图片相加的操作，只不过两幅图片的权重不一样，γ相当于一个修正值：
$$
dst = \alpha\times img1+\beta\times img2 +γ
$$

import cv2
import numpy as np

img1 = cv2.imread('lena_small.jpg')
img2 = cv2.imread('opencv-logo-white.png')
res = cv2.addWeighted(img1, 0.6, img2, 0.4, 0)

cv2.imshow('res', res)
cv2.waitKey(0)

经验之谈：α和β都等于1时，就相当于图片相加。

(3) 按位操作

按位操作包括按位与/或/非/异或操作，有什么用途呢？比如说我们要实现下图的效果：

如果将两幅图片直接相加会改变图片的颜色，如果用图像混合，则会改变图片的透明度，所以我们需要用按位操作。首先来了解一下掩膜（mask）的概念：掩膜是用一副二值化图片对另外一幅图片进行局部的遮挡，看下图就一目了然了：

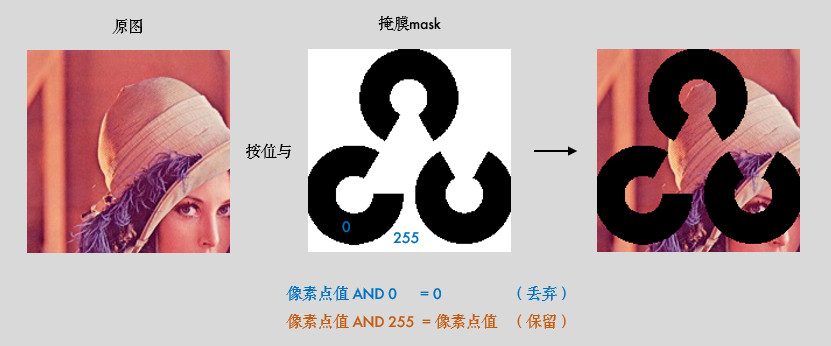

以我们的思路就是把原图中要放logo的区域抠出来，再把logo放进去就行了：

import cv2
import numpy as np

img1 = cv2.imread('lena.jpg')
img2 = cv2.imread('opencv-logo-white.png')

# 把logo放在左上角，所以我们只关心这一块区域
rows, cols = img2.shape[:2]
roi = img1[:rows, :cols]

# 创建掩膜
img2gray = cv2.cvtColor(img2, cv2.COLOR_BGR2GRAY)
ret, mask = cv2.threshold(img2gray, 10, 255, cv2.THRESH_BINARY)
mask_inv = cv2.bitwise_not(mask)

# 保留除logo外的背景
img1_bg = cv2.bitwise_and(roi, roi, mask=mask_inv)
dst = cv2.add(img1_bg, img2)  # 进行融合
img1[:rows, :cols] = dst  # 融合后放在原图上

cv2.imshow('img1', img1)
cv2.waitKey(0)

经验之谈：掩膜的概念在图像混合/叠加的场景下使用较多，可以多多练习噢！

(4) 小结

cv2.add()用来叠加两幅图片，cv2.addWeighted()也是叠加两幅图片，但两幅图片的权重不一样。
cv2.bitwise_and(), cv2.bitwise_not(), cv2.bitwise_or(), cv2.bitwise_xor()分别执行按位与/或/非/异或运算。掩膜就是用来对图片进行全局或局部的遮挡。

(5) 接口文档

2、平滑图像

学习模糊/平滑图像，消除噪点。图片等可到文末引用处下载。

模糊/平滑图片来消除图片噪声
OpenCV函数：cv2.blur(), cv2.GaussianBlur(), cv2.medianBlur(), cv2.bilateralFilter()

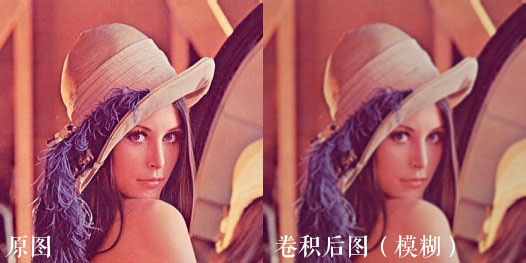

(1) 滤波与模糊

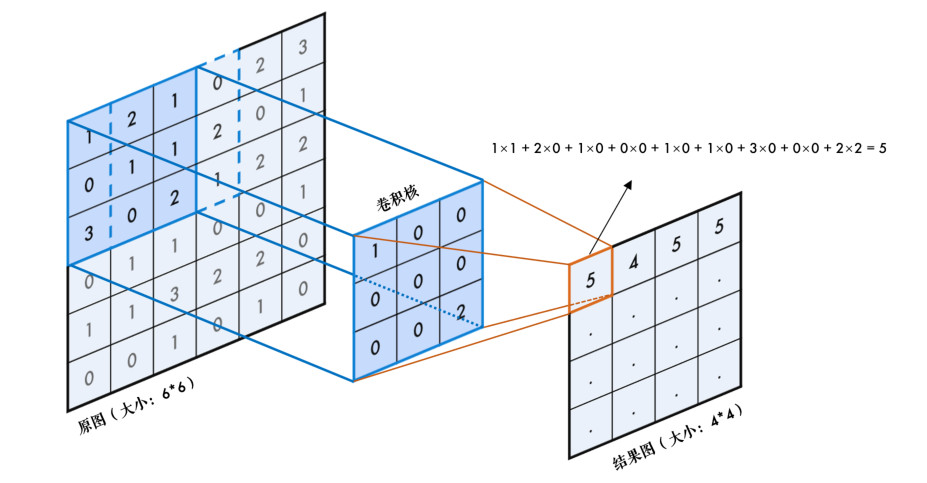

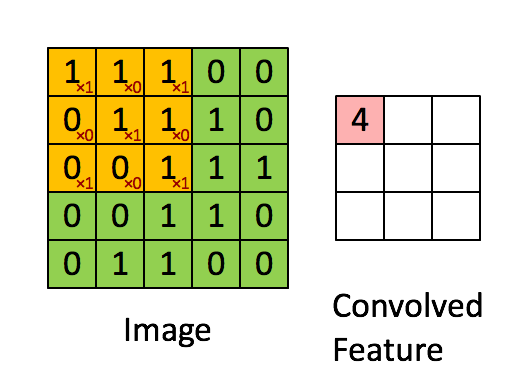

推荐大家先阅读：番外篇：卷积基础(图片边框)，有助于理解卷积和滤波的概念。

关于滤波和模糊，很多人分不清，我来给大家理理（虽说如此，我后面也会混着用,,ԾㅂԾ,,）：

它们都属于卷积，不同滤波方法之间只是卷积核不同（对线性滤波而言）
低通滤波器是模糊，高通滤波器是锐化

低通滤波器就是允许低频信号通过，在图像中边缘和噪点都相当于高频部分，所以低通滤波器用于去除噪点、平滑和模糊图像。高通滤波器则反之，用来增强图像边缘，进行锐化处理。

常见噪声有椒盐噪声和高斯噪声，椒盐噪声可以理解为斑点，随机出现在图像中的黑点或白点；高斯噪声可以理解为拍摄图片时由于光照等原因造成的噪声。

(2) 均值滤波

均值滤波是一种最简单的滤波处理，它取的是卷积核区域内元素的均值，用cv2.blur()实现，如3×3的卷积核：
$$
kernel = \frac{1}{9}\left[ \begin{matrix} 1 & 1 & 1 \newline 1 & 1 & 1 \newline 1 & 1 & 1 \end{matrix} \right]kernel=91[111111111]
$$

import cv2
import numpy as np

img = cv2.imread('lena.jpg')
blur = cv2.blur(img, (3, 3))  # 均值模糊

cv2.imshow('img', img)
cv2.imshow('blur', blur)
cv2.waitKey(0)

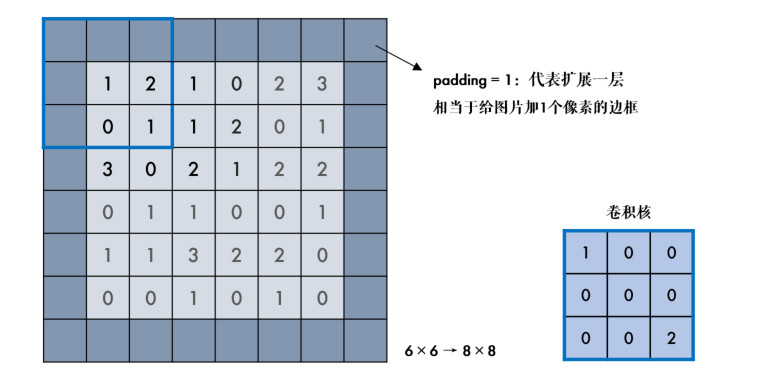

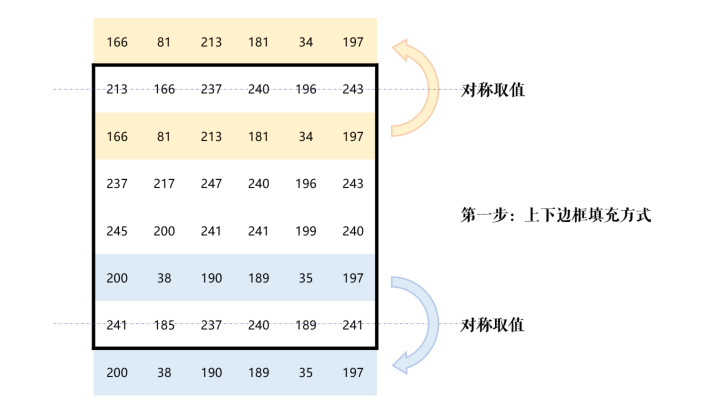

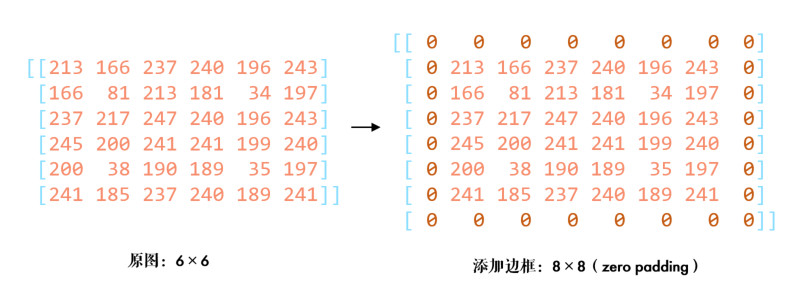

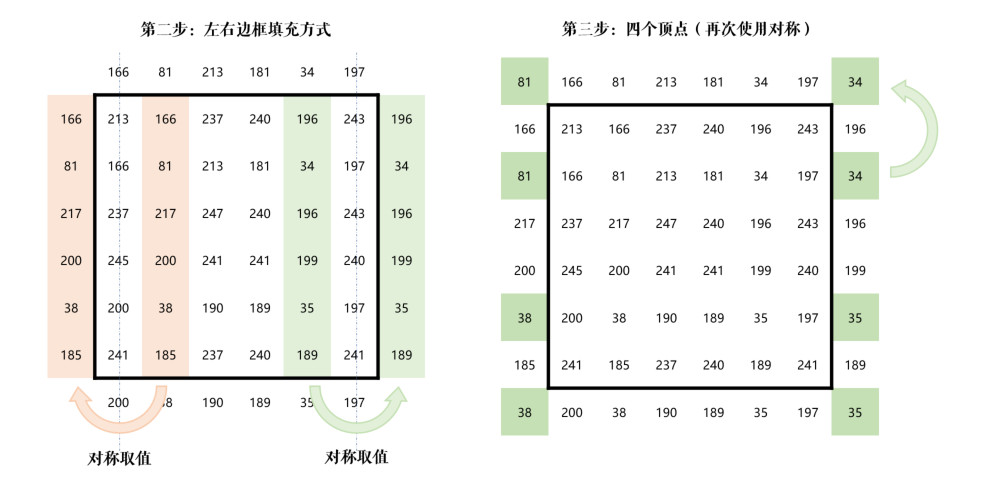

所有的滤波函数都有一个可选参数borderType，这个参数就是番外篇：卷积基础(图片边框)中所说的边框填充方式。

(3) 方框滤波

方框滤波跟均值滤波很像，如3×3的滤波核如下：
$$
k = a\left[ \begin{matrix} 1 & 1 & 1 \newline 1 & 1 & 1 \newline 1 & 1 & 1 \end{matrix} \right]k=a[111111111]
$$
用cv2.boxFilter()函数实现，当可选参数normalize为True的时候，方框滤波就是均值滤波，上式中的a就等于1/9；normalize为False的时候，a=1，相当于求区域内的像素和。

import cv2
import numpy as np

img = cv2.imread('lena.jpg')
# 前面的均值滤波也可以用方框滤波实现：normalize=True
blur = cv2.boxFilter(img, -1, (3, 3), normalize=True)

cv2.imshow('img', img)
cv2.imshow('blur', blur)
cv2.waitKey(0)

(4) 高斯滤波

前面两种滤波方式，卷积核内的每个值都一样，也就是说图像区域中每个像素的权重也就一样。高斯滤波的卷积核权重并不相同：中间像素点权重最高，越远离中心的像素权重越小，来，数学时间( ╯□╰ )，还记得标准正态分布的曲线吗？

显然这种处理元素间权值的方式更加合理一些。图像是2维的，所以我们需要使用2维的高斯函数，比如OpenCV中默认的3×3的高斯卷积核（具体原理和卷积核生成方式请参考文末的番外小篇）：
$$
k = \left[ \begin{matrix} 0.0625 & 0.125 & 0.0625 \newline 0.125 & 0.25 & 0.125 \newline 0.0625 & 0.125 & 0.0625 \end{matrix} \right]k=[0.06250.1250.06250.1250.250.1250.06250.1250.0625]
$$
OpenCV中对应函数为cv2.GaussianBlur(src,ksize,sigmaX)：

import cv2
import numpy as np

img = cv2.imread('gaussian_noise.bmp')
# 均值滤波vs高斯滤波
blur = cv2.blur(img, (5, 5))  # 均值滤波
gaussian = cv2.GaussianBlur(img, (5, 5), 1)  # 高斯滤波

cv2.imshow('img', img)
cv2.imshow('blur', blur)
cv2.imshow('gaussian', gaussian)
cv2.waitKey(0)
cv2.destroyAllWindows()

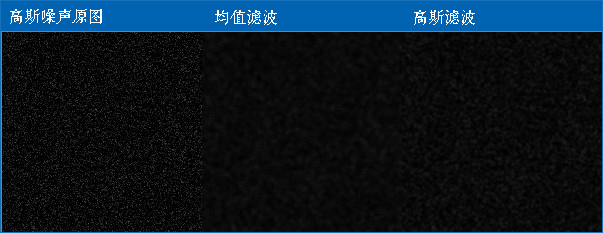

参数3 σx值越大，模糊效果越明显。高斯滤波相比均值滤波效率要慢，但可以有效消除高斯噪声，能保留更多的图像细节，所以经常被称为最有用的滤波器。均值滤波与高斯滤波的对比结果如下（均值滤波丢失的细节更多）：

(5) 中值滤波

中值又叫中位数，是所有数排序后取中间的值。中值滤波就是用区域内的中值来代替本像素值，所以那种孤立的斑点，如0或255很容易消除掉，适用于去除椒盐噪声和斑点噪声。中值是一种非线性操作，效率相比前面几种线性滤波要慢。

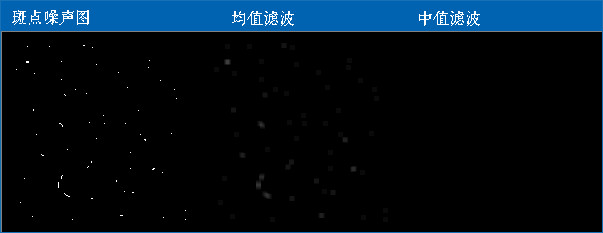

比如下面这张斑点噪声图，用中值滤波显然更好：

import cv2
import numpy as np

img = cv2.imread('salt_noise.bmp', 0)
# 均值滤波vs中值滤波
blur = cv2.blur(img, (5, 5))  # 均值滤波
median = cv2.medianBlur(img, 5)  # 中值滤波

cv2.imshow('img', img)
cv2.imshow('blur', blur)
cv2.imshow('median', median)
cv2.waitKey(0)
cv2.destroyAllWindows()

(6) 双边滤波

模糊操作基本都会损失掉图像细节信息，尤其前面介绍的线性滤波器，图像的边缘信息很难保留下来。然而，边缘（edge）信息是图像中很重要的一个特征，所以这才有了双边滤波。用cv2.bilateralFilter()函数实现：

import cv2
import numpy as np

img = cv2.imread('lena.jpg')

# 双边滤波vs高斯滤波
gau = cv2.GaussianBlur(img, (5, 5), 0)  # 高斯滤波
blur = cv2.bilateralFilter(img, 9, 75, 75)  # 双边滤波

cv2.imshow('img', img)
cv2.imshow('gau', gau)
cv2.imshow('blur', blur)
cv2.waitKey(0)
cv2.destroyAllWindows()

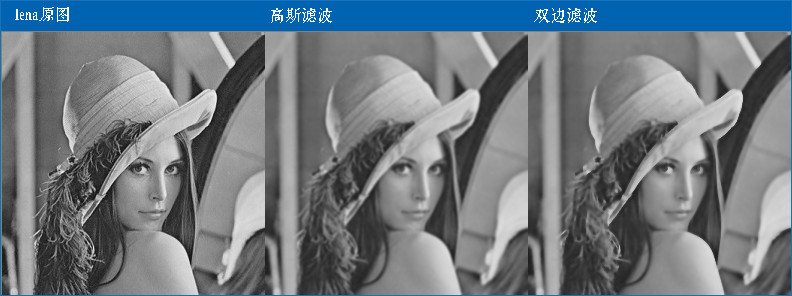

可以看到，双边滤波明显保留了更多边缘信息。

(7) 小结

在不知道用什么滤波器好的时候，优先高斯滤波cv2.GaussianBlur()，然后均值滤波cv2.blur()。
斑点和椒盐噪声优先使用中值滤波cv2.medianBlur()。
要去除噪点的同时尽可能保留更多的边缘信息，使用双边滤波cv2.bilateralFilter()。
线性滤波方式：均值滤波、方框滤波、高斯滤波（速度相对快）。
非线性滤波方式：中值滤波、双边滤波（速度相对慢）。

(8) 接口文档

3、边缘检测

学习使用Canny获取图像的边缘。图片等可到文末引用处下载。

Canny边缘检测的简单概念
OpenCV函数：cv2.Canny()

(1) 教程

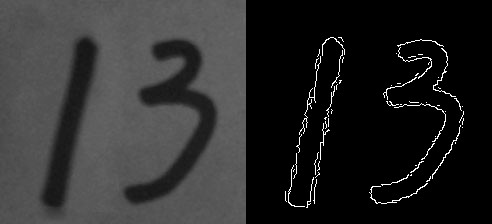

Canny边缘检测方法常被誉为边缘检测的最优方法，废话不多说，先看个例子：

import cv2
import numpy as np

img = cv2.imread('handwriting.jpg', 0)
edges = cv2.Canny(img, 30, 70)  # canny边缘检测

cv2.imshow('canny', np.hstack((img, edges)))
cv2.waitKey(0)

cv2.Canny()进行边缘检测，参数2、3表示最低、高阈值，下面来解释下具体原理。

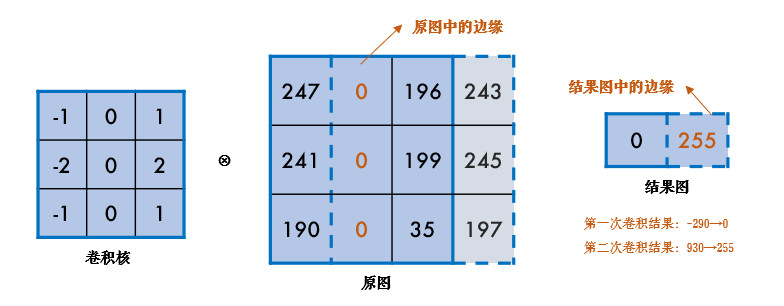

经验之谈：之前我们用低通滤波的方式模糊了图片，那反过来，想得到物体的边缘，就需要用到高通滤波。推荐先阅读：番外篇：图像梯度。

(2) Canny边缘检测

Canny边缘提取的具体步骤如下：

1，使用5×5高斯滤波消除噪声：

边缘检测本身属于锐化操作，对噪点比较敏感，所以需要进行平滑处理。高斯滤波的具体内容参考前一篇：平滑图像
$$
K=\frac{1}{256}\left[ \begin{matrix} 1 & 4 & 6 & 4 & 1 \newline 4 & 16 & 24 & 16 & 4 \newline 6 & 24 & 36 & 24 & 6 \newline 4 & 16 & 24 & 16 & 4 \newline 1 & 4 & 6 & 4 & 1 \end{matrix} \right]K=2561[1464141624164624362464162416414641]
$$

2，计算图像梯度的方向：

首先使用Sobel算子计算两个方向上的梯度G_xG_x和G_yG_y，然后算出梯度的方向：
$$
\theta=\arctan(\frac{G_y}{G_x})θ=arctan(GxGy)
$$

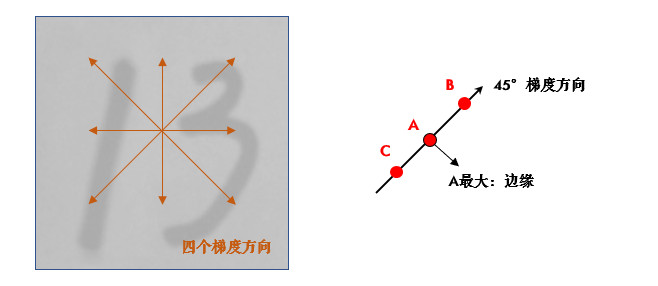

保留这四个方向的梯度：0°/45°/90°/135°，有什么用呢？我们接着看。

3，取局部极大值：

梯度其实已经表示了轮廓，但为了进一步筛选，可以在上面的四个角度方向上再取局部极大值：

比如，A点在45°方向上大于B/C点，那就保留它，把B/C设置为0。

4，滞后阈值：

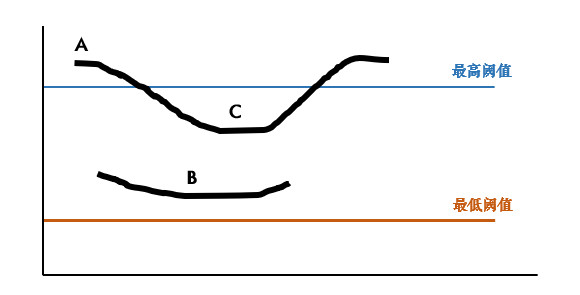

经过前面三步，就只剩下0和可能的边缘梯度值了，为了最终确定下来，需要设定高低阈值：

像素点的值大于最高阈值，那肯定是边缘（上图A）
同理像素值小于最低阈值，那肯定不是边缘
像素值介于两者之间，如果与高于最高阈值的点连接，也算边缘，所以上图中C算，B不算

Canny推荐的高低阈值比在2:1到3:1之间。

(3) 先阈值分割后检测

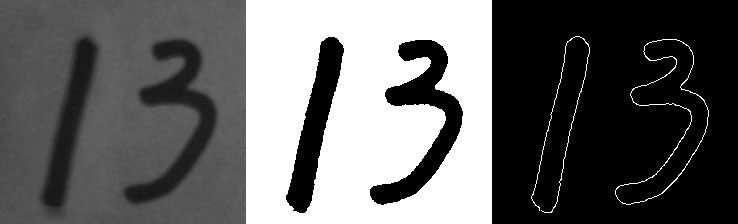

其实很多情况下，阈值分割后再检测边缘，效果会更好：

代码中我用了番外篇：Otsu阈值法中的自动阈值分割，如果你不太了解，大可以使用传统的方法，不过如果是下面这种图片，推荐用Otsu阈值法。另外Python中某个值不用的话，就写个下划线'_'。

import cv2
import numpy as np

# 1.Canny边缘检测
img = cv2.imread('handwriting.jpg', 0)
edges = cv2.Canny(img, 30, 70)

cv2.imshow('canny', np.hstack((img, edges)))
cv2.waitKey(0)

# 2.先阈值，后边缘检测
# 阈值分割（使用到了番外篇讲到的Otsu自动阈值）
_, thresh = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
edges = cv2.Canny(thresh, 30, 70)

cv2.imshow('canny', np.hstack((img, thresh, edges)))
cv2.waitKey(0)

(4) 小结

Canny是用的最多的边缘检测算法，用cv2.Canny()实现。

(5) 接口文档

cv2.Canny()

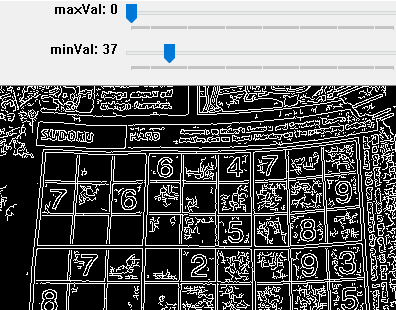

(6) 练习

import cv2
import numpy as np


def track_back(x):
    pass


img = cv2.imread('sudoku.jpg', 0)
cv2.namedWindow('window')

# 创建滑动条
cv2.createTrackbar('maxVal', 'window', 100, 255, track_back)
cv2.createTrackbar('minVal', 'window', 200, 255, track_back)

while (True):
    # 获取滑动条的值
    max_val = cv2.getTrackbarPos('maxVal', 'window')
    min_val = cv2.getTrackbarPos('minVal', 'window')

    edges = cv2.Canny(img, min_val, max_val)
    cv2.imshow('window', edges)

    # 按下ESC键退出
    if cv2.waitKey(30) == 27:
        break

cv2.destroyAllWindows()

4、腐蚀与膨胀

学习常用形态学操作：腐蚀膨胀，开运算和闭运算。图片等可到文末引用处下载。

了解形态学操作的概念
学习膨胀、腐蚀、开运算和闭运算等形态学操作
OpenCV函数：cv2.erode(), cv2.dilate(), cv2.morphologyEx()

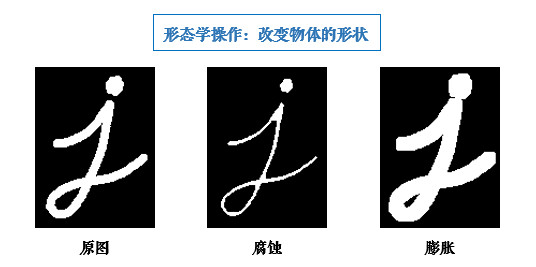

形态学操作其实就是改变物体的形状，比如腐蚀就是"变瘦"，膨胀就是"变胖"，看上图就明白了：

经验之谈：形态学操作一般作用于二值化图，来连接相邻的元素或分离成独立的元素。腐蚀和膨胀是针对图片中的白色部分！

(1) 腐蚀

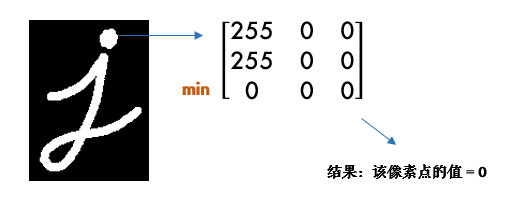

腐蚀的效果是把图片"变瘦"，其原理是在原图的小区域内取局部最小值。因为是二值化图，只有0和255，所以小区域内有一个是0该像素点就为0：

这样原图中边缘地方就会变成0，达到了瘦身目的（小胖福利(●ˇ∀ˇ●)）

OpenCV中用cv2.erode()函数进行腐蚀，只需要指定核的大小就行：

import cv2
import numpy as np

img = cv2.imread('j.bmp', 0)
kernel = np.ones((5, 5), np.uint8)
erosion = cv2.erode(img, kernel)  # 腐蚀
cv2.imshow('img', img)
cv2.imshow('erosion', erosion)
cv2.waitKey(0)

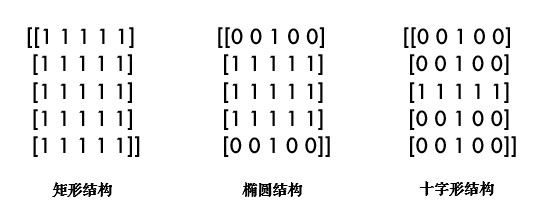

这个核也叫结构元素，因为形态学操作其实也是应用卷积来实现的。结构元素可以是矩形/椭圆/十字形，可以用cv2.getStructuringElement()来生成不同形状的结构元素，比如：

kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))  # 矩形结构
kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5, 5))  # 椭圆结构
kernel = cv2.getStructuringElement(cv2.MORPH_CROSS, (5, 5))  # 十字形结构

(2) 膨胀

膨胀与腐蚀相反，取的是局部最大值，效果是把图片"变胖"：

import cv2
import numpy as np

img = cv2.imread('j.bmp', 0)
kernel = np.ones((5, 5), np.uint8)
dilation = cv2.dilate(img, kernel)  # 膨胀
cv2.imshow('img', img)
cv2.imshow('erosion', dilation)
cv2.waitKey(0)

(3) 开/闭运算

先腐蚀后膨胀叫开运算（因为先腐蚀会分开物体，这样容易记住），其作用是：分离物体，消除小区域。这类形态学操作用cv2.morphologyEx()函数实现：

import cv2
import numpy as np

kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))  # 定义结构元素
img = cv2.imread('j_noise_out.bmp', 0)
opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)  # 开运算

cv2.imshow('img', img)
cv2.imshow('opening', opening)
cv2.waitKey(0)

闭运算则相反：先膨胀后腐蚀（先膨胀会使白色的部分扩张，以至于消除/"闭合"物体里面的小黑洞，所以叫闭运算）

import cv2
import numpy as np

kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))  # 定义结构元素
img = cv2.imread('j_noise_in.bmp', 0)
closing = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel)  # 闭运算

cv2.imshow('img', img)
cv2.imshow('closing', closing)
cv2.waitKey(0)

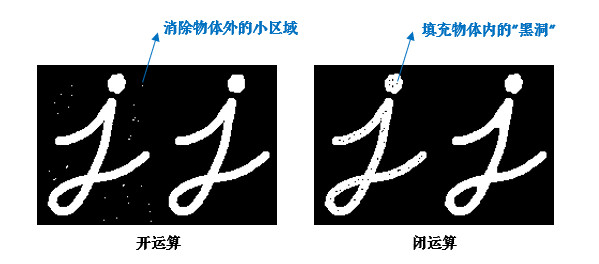

经验之谈：很多人对开闭运算的作用不是很清楚（好吧，其实是比较容易混◑﹏◐），但看上图↑，不用怕：如果我们的目标物体外面有很多无关的小区域，就用开运算去除掉；如果物体内部有很多小黑洞，就用闭运算填充掉。

(4) 其他形态学操作

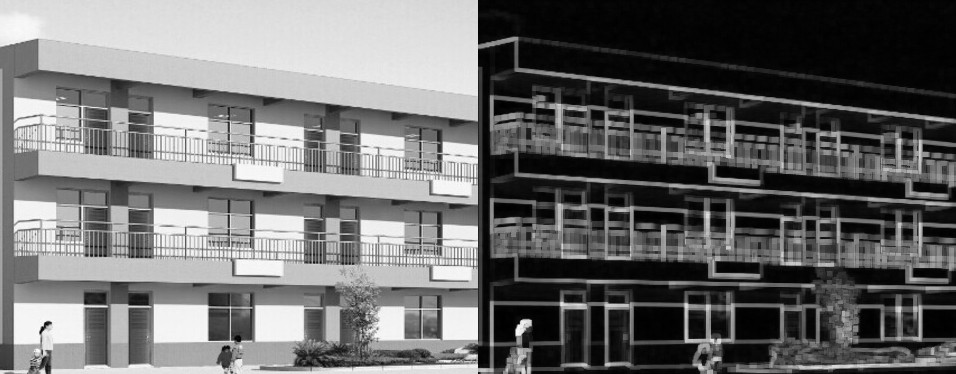

形态学梯度：膨胀图减去腐蚀图，dilation - erosion，这样会得到物体的轮廓：

import cv2
import numpy as np

kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))  # 定义结构元素

img = cv2.imread('school.bmp', 0)
gradient = cv2.morphologyEx(img, cv2.MORPH_GRADIENT, kernel)

cv2.imshow('img', img)
cv2.imshow('gradient', gradient)
cv2.waitKey(0)

顶帽：原图减去开运算后的图：src - opening

import cv2
import numpy as np

kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))  # 定义结构元素

img = cv2.imread('school.bmp', 0)
tophat = cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel)

cv2.imshow('img', img)
cv2.imshow('tophat', tophat)
cv2.waitKey(0)

黑帽：闭运算后的图减去原图：closing - src

import cv2
import numpy as np

kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))  # 定义结构元素

img = cv2.imread('school.bmp', 0)
blackhat = cv2.morphologyEx(img, cv2.MORPH_BLACKHAT, kernel)

cv2.imshow('img', img)
cv2.imshow('blackhat', blackhat)
cv2.waitKey(0)

(5) 小结

形态学操作就是改变物体的形状，如腐蚀使物体"变瘦"，膨胀使物体"变胖"。
先腐蚀后膨胀会分离物体，所以叫开运算，常用来去除小区域物体。
先膨胀后腐蚀会消除物体内的小洞，所以叫闭运算。开/闭理解了之后很容易记忆噢(⊙o⊙)。

(6) 接口文档

5、轮廓

学习如何寻找并绘制轮廓。图片等可到文末引用处下载。

了解轮廓概念
寻找并绘制轮廓
OpenCV函数：cv2.findContours(), cv2.drawContours()

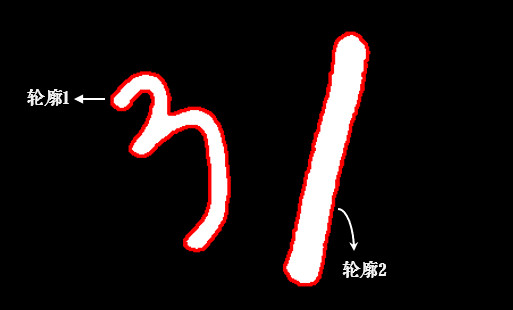

轮廓是一系列相连的点组成的曲线，代表了物体的基本外形。

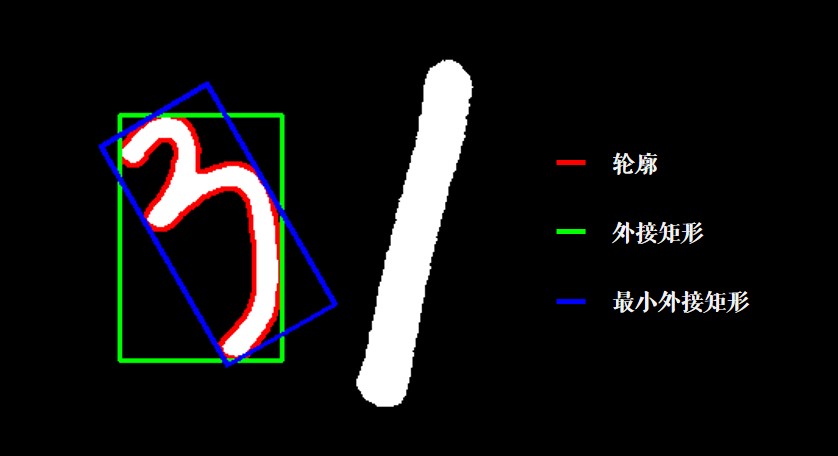

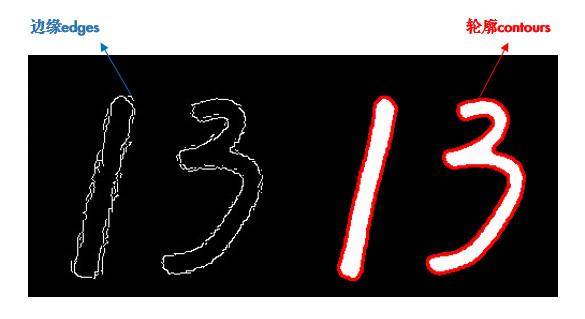

谈起轮廓不免想到边缘，它们确实很像。简单的说，轮廓是连续的，边缘并不全都连续（上图）。其实边缘主要是作为图像的特征使用，比如可以用边缘特征可以区分脸和手，而轮廓主要用来分析物体的形态，比如物体的周长和面积等，可以说边缘包括轮廓。

寻找轮廓的操作一般用于二值化图，所以通常会使用阈值分割或Canny边缘检测先得到二值图。

经验之谈：寻找轮廓是针对白色物体的，一定要保证物体是白色，而背景是黑色，不然很多人在寻找轮廓时会找到图片最外面的一个框。

(1) 寻找轮廓

使用cv2.findContours()寻找轮廓：

import cv2

img = cv2.imread('handwriting.jpg')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 寻找二值化图中的轮廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
print(len(contours))  # 结果应该为2

cv2.imshow('img', img)
cv2.imshow('img_gray', img_gray)
cv2.imshow('thresh', thresh)
cv2.waitKey(0)

参数2：轮廓的查找方式，一般使用cv2.RETR_TREE，表示提取所有的轮廓并建立轮廓间的层级。更多请参考：RetrievalModes

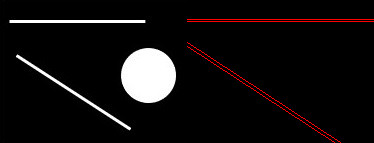

参数3：轮廓的近似方法。比如对于一条直线，我们可以存储该直线的所有像素点，也可以只存储起点和终点。使用cv2.CHAIN_APPROX_SIMPLE就表示用尽可能少的像素点表示轮廓。更多请参考：ContourApproximationModes
简便起见，这两个参数也可以直接用真值3和2表示。

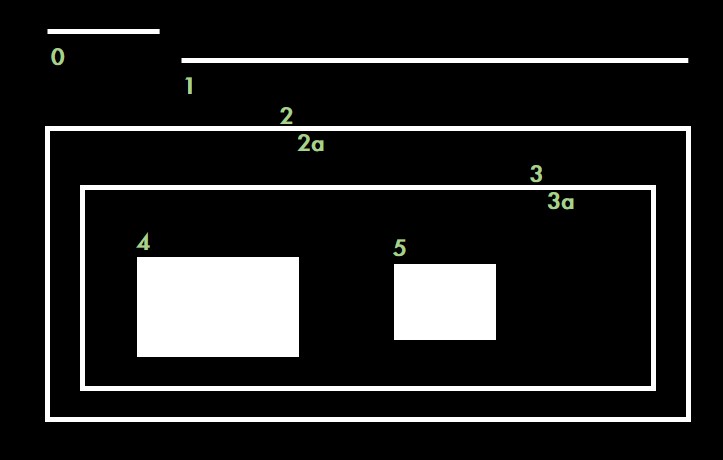

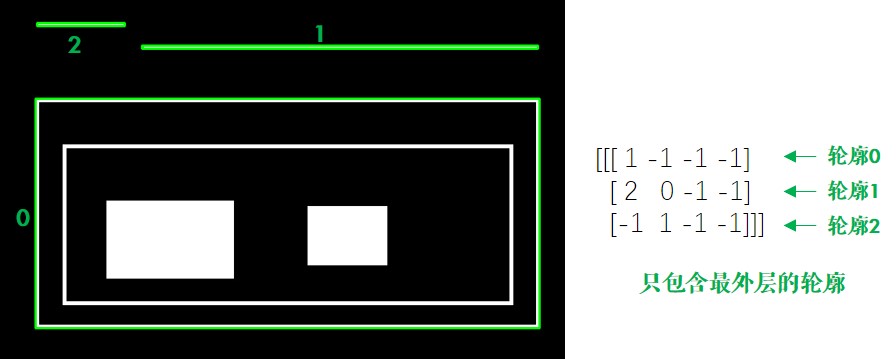

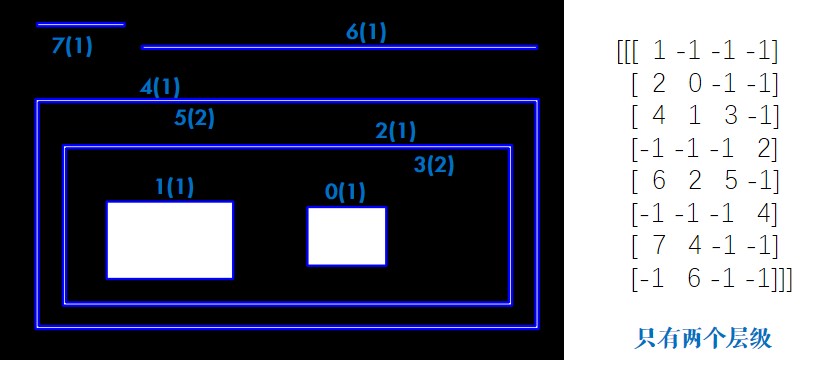

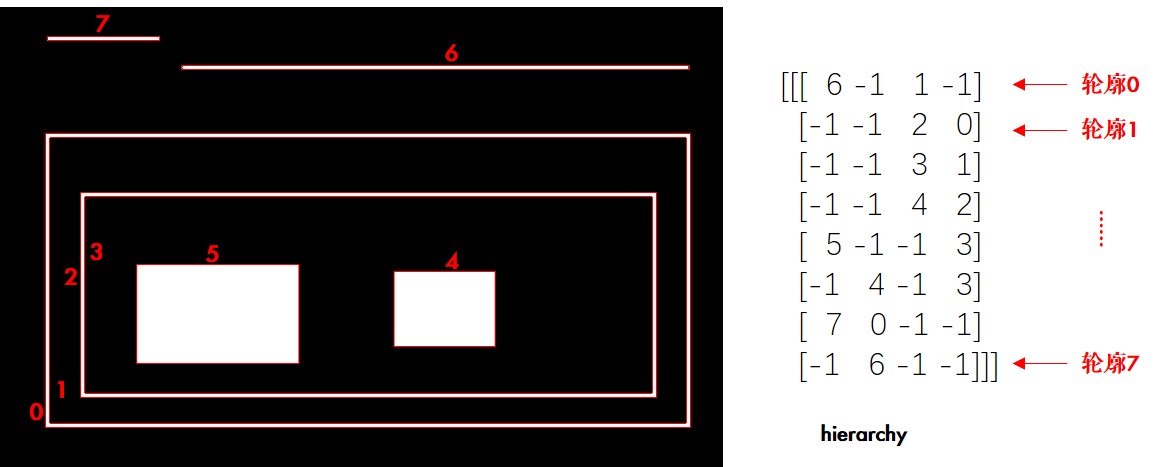

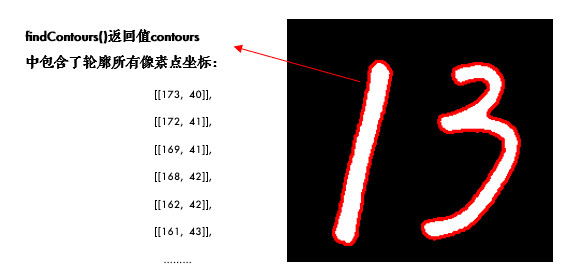

函数有2个返回值，hierarchy是轮廓间的层级关系（番外篇：轮廓层级），这两个暂时不用理会。我们主要看contours，它就是找到的轮廓了，以数组形式存储，记录了每条轮廓的所有像素点的坐标(x,y)。

(2) 绘制轮廓

轮廓找出来后，为了方便观看，可以像前面图中那样用红色画出来：cv2.drawContours()

import cv2

img = cv2.imread('handwriting.jpg')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 寻找二值化图中的轮廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cv2.drawContours(img, contours, -1, (0, 0, 255), 2)

cv2.imshow('img', img)
cv2.waitKey(0)

其中参数2就是得到的contours，参数3表示要绘制哪一条轮廓，-1表示绘制所有轮廓，参数4是颜色（B/G/R通道，所以(0,0,255)表示红色），参数5是线宽，之前在绘制图形中介绍过。

经验之谈：很多人画图时明明用了彩色，但没有效果，请检查你是在哪个图上画，画在灰度图和二值图上显然是没有彩色的(⊙o⊙)。

一般情况下，我们会首先获得要操作的轮廓，再进行轮廓绘制及分析：

import cv2

img = cv2.imread('handwriting.jpg')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 寻找二值化图中的轮廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cnt = contours[1]
cv2.drawContours(img, [cnt], 0, (0, 0, 255), 2)
# cv2.drawContours(img, contours, -1, (0, 0, 255), 2)

cv2.imshow('img', img)
cv2.waitKey(0)

(3) 小结

轮廓特征非常有用，使用cv2.findContours()寻找轮廓，cv2.drawContours()绘制轮廓。

(4) 接口文档

6、轮廓特征

学习计算轮廓特征，如面积、周长、最小外接矩形等。图片等可到文末引用处下载。

计算物体的周长、面积、质心、最小外接矩形等
OpenCV函数：cv2.contourArea(), cv2.arcLength(), cv2.approxPolyDP() 等

(1) 教程

在计算轮廓特征之前，我们先用上一节的代码把轮廓找到：

import cv2

img = cv2.imread('handwriting.jpg')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 寻找二值化图中的轮廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cnt = contours[1]
cv2.drawContours(img_gray, [cnt], 0, (0, 0, 255), 2)
cv2.imshow('img', img_gray)
cv2.waitKey(0)

为了便于绘制，我们创建出两幅彩色图，并把轮廓画在第一幅图上

import cv2

img = cv2.imread('handwriting.jpg')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 寻找二值化图中的轮廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cnt = contours[1]
cv2.drawContours(img, [cnt], 0, (0, 0, 255), 2)
cv2.imshow('img', img)
cv2.waitKey(0)

(2) 轮廓面积

import cv2

img = cv2.imread('handwriting.jpg')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 寻找二值化图中的轮廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cnt = contours[1]
area = cv2.contourArea(cnt)  # 3797.5
print(area)

注意轮廓特征计算的结果并不等同于像素点的个数，而是根据几何方法算出来的，所以有小数。

如果统计二值图中像素点个数，应尽量避免循环，可以使用cv2.countNonZero()，更加高效。

(3) 轮廓周长

import cv2

img = cv2.imread('handwriting.jpg')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 寻找二值化图中的轮廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cnt = contours[1]
perimeter = cv2.arcLength(cnt, True)  # 412.4924211502075
print(perimeter)

参数2表示轮廓是否封闭，显然我们的轮廓是封闭的，所以是True。

(4) 图像矩

矩可以理解为图像的各类几何特征，详情请参考：[Image Moments]

import cv2

img = cv2.imread('handwriting.jpg')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 寻找二值化图中的轮廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cnt = contours[1]
M = cv2.moments(cnt)

print(M)

M中包含了很多轮廓的特征信息，比如M['m00']表示轮廓面积，与前面cv2.contourArea()计算结果是一样的。质心也可以用它来算：

import cv2

img = cv2.imread('handwriting.jpg')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 寻找二值化图中的轮廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cnt = contours[1]
M = cv2.moments(cnt)
cx, cy = M['m10'] / M['m00'], M['m01'] / M['m00']  # 68.82668422207593 124.54070660522272
print(cx, cy)

(5) 外接矩形

形状的外接矩形有两种，如下图，绿色的叫外接矩形，表示不考虑旋转并且能包含整个轮廓的矩形。蓝色的叫最小外接矩，考虑了旋转：

import cv2

img = cv2.imread('handwriting.jpg')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 寻找二值化图中的轮廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cnt = contours[1]
x, y, w, h = cv2.boundingRect(cnt)  # 外接矩形
cv2.rectangle(img, (x, y), (x + w, y + h), (0, 255, 0), 2)
cv2.imshow('img', img)
cv2.waitKey(0)

import cv2
import numpy as np

img = cv2.imread('handwriting.jpg')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 寻找二值化图中的轮廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cnt = contours[1]
rect = cv2.minAreaRect(cnt)  # 最小外接矩形
box = np.int0(cv2.boxPoints(rect))  # 矩形的四个角点取整
cv2.drawContours(img, [box], 0, (255, 0, 0), 2)
cv2.imshow('img', img)
cv2.waitKey(0)

其中np.int0(x)是把x取整的操作，比如377.93就会变成377，也可以用x.astype(np.int)。

(6) 最小外接圆

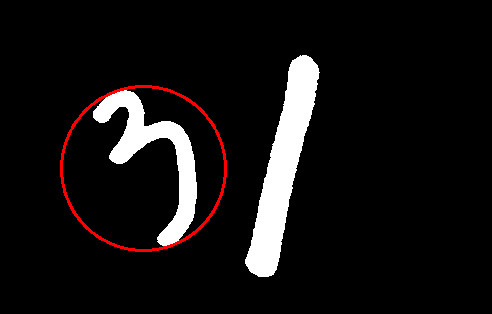

外接圆跟外接矩形一样，找到一个能包围物体的最小圆：

import cv2
import numpy as np

img = cv2.imread('handwriting.jpg')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 寻找二值化图中的轮廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cnt = contours[1]
(x, y), radius = cv2.minEnclosingCircle(cnt)
(x, y, radius) = np.int0((x, y, radius))  # 圆心和半径取整
cv2.circle(img, (x, y), radius, (0, 0, 255), 2)
cv2.imshow('img', img)
cv2.waitKey(0)

(7) 拟合椭圆

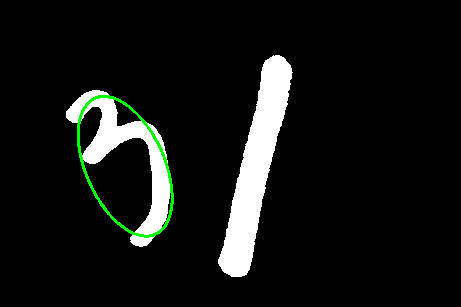

我们可以用得到的轮廓拟合出一个椭圆：

import cv2
import numpy as np

img = cv2.imread('handwriting.jpg')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 寻找二值化图中的轮廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
cnt = contours[1]
ellipse = cv2.fitEllipse(cnt)
cv2.ellipse(img, ellipse, (255, 255, 0), 2, cv2.LINE_AA)
cv2.imshow('img', img)
cv2.waitKey(0)

(8) 形状匹配

cv2.matchShapes()可以检测两个形状之间的相似度，返回值越小，越相似。先读入下面这张图片：

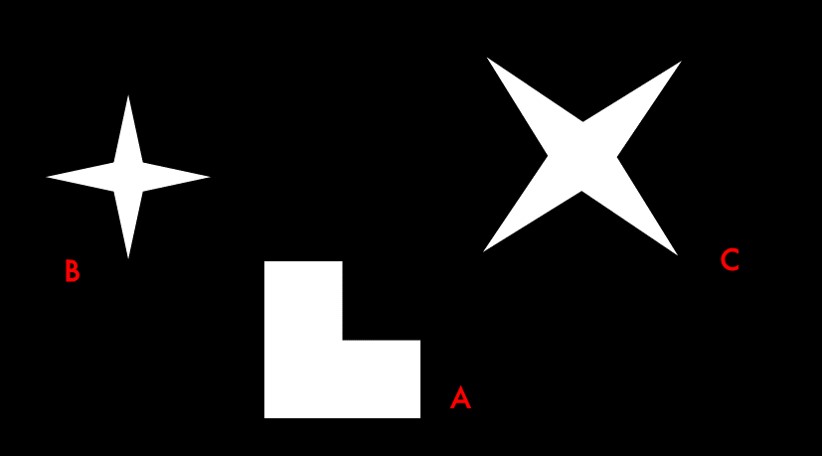

import cv2
import numpy as np

img = cv2.imread('shapes.jpg', 0)
_, thresh = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
contours, hierarchy = cv2.findContours(thresh, 3, 2)

# 图中有3条轮廓，我们用A/B/C表示：
cnt_a, cnt_b, cnt_c = contours[0], contours[1], contours[2]
print(cv2.matchShapes(cnt_b, cnt_b, 1, 0.0))  # 0.0
print(cv2.matchShapes(cnt_b, cnt_c, 1, 0.0))  # 2.17e-05
print(cv2.matchShapes(cnt_b, cnt_a, 1, 0.0))  # 0.418

img_color = cv2.cvtColor(thresh, cv2.COLOR_GRAY2BGR)  # 用于绘制的彩色图
cv2.imshow('img', img_color)
cv2.waitKey(0)

可以看到BC相似程度比AB高很多，并且图形的旋转或缩放并没有影响。其中，参数3是匹配方法，详情可参考：ShapeMatchModes，参数4是OpenCV的预留参数，暂时没有实现，可以不用理会。

形状匹配是通过图像的Hu矩来实现的(cv2.HuMoments())，大家如果感兴趣，可以参考：Hu-Moments

(9) 小结

常用的轮廓特征：

cv2.contourArea()算面积，cv2.arcLength()算周长，cv2.boundingRect()算外接矩。
cv2.minAreaRect()算最小外接矩，cv2.minEnclosingCircle()算最小外接圆。
cv2.matchShapes()进行形状匹配。

(10) 接口文档

(11) 练习

demo1

import cv2
import numpy as np

# 载入手写数字图片
img = cv2.imread('handwriting.jpg', 0)
_, thresh = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)
contours, hierarchy = cv2.findContours(thresh, 3, 2)

# 创建出两幅彩色图用于绘制
img_color1 = cv2.cvtColor(img, cv2.COLOR_GRAY2BGR)
img_color2 = np.copy(img_color1)

# 以数字3的轮廓为例
cnt = contours[0]
cv2.drawContours(img_color1, [cnt], 0, (0, 0, 255), 2)

# 1.轮廓面积
area = cv2.contourArea(cnt)  # 4386.5
print(area)

# 2.轮廓周长
perimeter = cv2.arcLength(cnt, True)  # 585.7716
print(perimeter)

# 3.图像矩
M = cv2.moments(cnt)
print(M)
print(M['m00'])  # 同前面的面积：4386.5
cx, cy = M['m10'] / M['m00'], M['m01'] / M['m00']  # 质心
print(cx, cy)

# 4.图像外接矩形和最小外接矩形
x, y, w, h = cv2.boundingRect(cnt)  # 外接矩形
cv2.rectangle(img_color1, (x, y), (x + w, y + h), (0, 255, 0), 2)

rect = cv2.minAreaRect(cnt)  # 最小外接矩形
box = np.int0(cv2.boxPoints(rect))  # 矩形的四个角点并取整
# 也可以用astype(np.int)取整
cv2.drawContours(img_color1, [box], 0, (255, 0, 0), 2)

cv2.imshow('contours', img_color1)
cv2.waitKey(0)

# 5.最小外接圆
(x, y), radius = cv2.minEnclosingCircle(cnt)
(x, y, radius) = np.int0((x, y, radius))
# 或使用这句话取整：(x, y, radius) = map(int, (x, y, radius))
cv2.circle(img_color2, (x, y), radius, (0, 0, 255), 2)

# 6.拟合椭圆
ellipse = cv2.fitEllipse(cnt)
cv2.ellipse(img_color2, ellipse, (0, 255, 0), 2)

cv2.imshow('contours2', img_color2)
cv2.waitKey(0)

# 7.形状匹配
img = cv2.imread('shapes.jpg', 0)
_, thresh = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
contours, hierarchy = cv2.findContours(thresh, 3, 2)
img_color = cv2.cvtColor(img, cv2.COLOR_GRAY2BGR)

cnt_a, cnt_b, cnt_c = contours[0], contours[1], contours[2]
print(cv2.matchShapes(cnt_b, cnt_b, 1, 0.0))  # 0.0
print(cv2.matchShapes(cnt_b, cnt_c, 1, 0.0))  # 2.17e-05
print(cv2.matchShapes(cnt_b, cnt_a, 1, 0.0))  # 0.418

cv2.imshow('shapes', img_color)
cv2.waitKey(0)

Demo2

import cv2
import numpy as np

# 载入手写数字图片
img = cv2.imread('handwriting.jpg', 0)
_, thresh = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)
contours, hierarchy = cv2.findContours(thresh, 3, 2)

# 创建出两幅彩色图用于绘制
img_color1 = cv2.cvtColor(img, cv2.COLOR_GRAY2BGR)
img_color2 = np.copy(img_color1)

# 计算数字1的轮廓特征
cnt = contours[1]
cv2.drawContours(img_color1, [cnt], 0, (0, 0, 255), 2)

# 1.轮廓面积
area = cv2.contourArea(cnt)  # 6289.5
print(area)


# 2.轮廓周长
perimeter = cv2.arcLength(cnt, True)  # 527.4041
print(perimeter)


# 3.图像矩
M = cv2.moments(cnt)
print(M)
print(M['m00'])  # 同前面的面积：6289.5
cx, cy = M['m10'] / M['m00'], M['m01'] / M['m00']  # 质心
print(cx, cy)

# 4.图像外接矩形和最小外接矩形
x, y, w, h = cv2.boundingRect(cnt)  # 外接矩形
cv2.rectangle(img_color1, (x, y), (x + w, y + h), (0, 255, 0), 2)

rect = cv2.minAreaRect(cnt)  # 最小外接矩形
box = np.int0(cv2.boxPoints(rect))  # 矩形的四个角点并取整
cv2.drawContours(img_color1, [box], 0, (255, 0, 0), 2)

cv2.imshow('contours', img_color1)
cv2.waitKey(0)


# 5.最小外接圆
(x, y), radius = cv2.minEnclosingCircle(cnt)
(x, y, radius) = map(int, (x, y, radius))  # 这也是取整的一种方式噢
cv2.circle(img_color2, (x, y), radius, (0, 0, 255), 2)


# 6.拟合椭圆
ellipse = cv2.fitEllipse(cnt)
cv2.ellipse(img_color2, ellipse, (0, 255, 0), 2)

cv2.imshow('contours2', img_color2)
cv2.waitKey(0)

Demo3

import cv2

# 载入原图
img = cv2.imread('abc.jpg', 0)
_, thresh = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
contours, hierarchy = cv2.findContours(thresh, 3, 2)
# 找到ABC的轮廓
b, c, a = contours[0], contours[3], contours[4]

# 载入标准模板图
img_a = cv2.imread('template_a.jpg', 0)
_, th = cv2.threshold(img_a, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
contours, hierarchy = cv2.findContours(th, 3, 2)
# 字母A的轮廓
template_a = contours[0]

print(cv2.matchShapes(a, template_a, 1, 0.0))  # 0.02557(最相似)
print(cv2.matchShapes(b, template_a, 1, 0.0))  # 0.80585
print(cv2.matchShapes(c, template_a, 1, 0.0))  # 3.26050

7、直方图

学习计算并绘制直方图，直方图均衡化等。图片等可到文末引用处下载。

计算并绘制直方图
（自适应）直方图均衡化
OpenCV函数：cv2.calcHist(), cv2.equalizeHist()

啥叫直方图

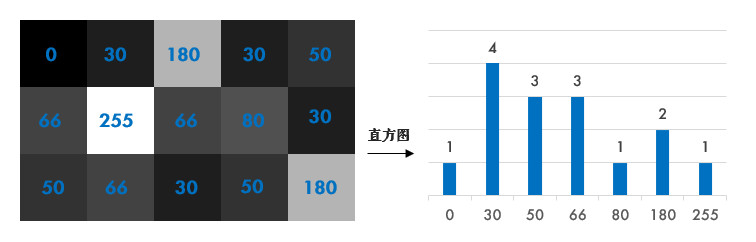

简单来说，直方图就是图像中每个像素值的个数统计，比如说一副灰度图中像素值为0的有多少个，1的有多少个……:

在计算直方图之前，有几个术语先来了解一下：

dims: 要计算的通道数，对于灰度图dims=1，普通彩色图dims=3
range: 要计算的像素值范围，一般为[0,256)
bins: 子区段数目，如果我们统计0~255每个像素值，bins=256；如果划分区间，比如0~15, 16~31…240~255这样16个区间，bins=16

(1) 计算直方图

OpenCV和Numpy中都提供了计算直方图的函数，我们对比下它们的性能。

1-1 OpenCV中直方图计算

使用cv2.calcHist(images, channels, mask, histSize, ranges)计算，其中：

参数1：要计算的原图，以方括号的传入，如：[img]
参数2：类似前面提到的dims，灰度图写[0]就行，彩色图B/G/R分别传入[0]/[1]/[2]
参数3：要计算的区域，计算整幅图的话，写None
参数4：前面提到的bins
参数5：前面提到的range

import cv2
import numpy as np
import matplotlib.pyplot as plt

img = cv2.imread('hist.jpg', 0)
hist = cv2.calcHist([img], [0], None, [256], [0, 256])  # 性能：0.025288 s

1-2 Numpy中直方图计算

也可用Numpy的函数计算，其中ravel()函数将二维矩阵展平变成一维数组，之前有提到过：

import cv2
import numpy as np
import matplotlib.pyplot as plt

img = cv2.imread('hist.jpg', 0)
hist, bins = np.histogram(img.ravel(), 256, [0, 256])  # 性能：0.020628 s

经验之谈：Numpy中还有一种更高效的方式：（还记得怎么评估性能吗：番外篇：代码性能优化）

import cv2
import numpy as np
import matplotlib.pyplot as plt

img = cv2.imread('hist.jpg', 0)
hist = np.bincount(img.ravel(), minlength=256)  # 性能：0.003163 s

计算出直方图之后，怎么把它画出来呢？

(2) 绘制直方图

其实Matplotlib自带了一个计算并绘制直方图的功能，不需要用到上面的函数：

import cv2
import numpy as np
import matplotlib.pyplot as plt


img = cv2.imread('hist.jpg', 0)
plt.hist(img.ravel(), 256, [0, 256])
plt.show()

# 当然，也可以用前面计算出来的结果绘制：
hist = np.bincount(img.ravel(), minlength=256)  # 性能：0.003163 s
plt.plot(hist)
plt.show()

从直方图上可以看到图片的大部分区域集中在150偏白的附近，这其实并不是很好的效果，下面我们来看看如何改善它。

使用OpenCV的画线功能也可以画直方图，不过太麻烦了，有兴趣的可以看下官方示例：hist.py。

(3) 直方图均衡化

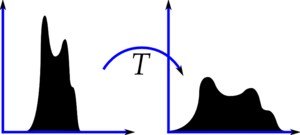

一副效果好的图像通常在直方图上的分布比较均匀，直方图均衡化就是用来改善图像的全局亮度和对比度。其实从观感上就可以发现，前面那幅图对比度不高，偏灰白。对均衡化算法感兴趣的同学可参考：维基百科：直方图均衡化

import cv2
import numpy as np
import matplotlib.pyplot as plt

img = cv2.imread('hist.jpg', 0)
equ = cv2.equalizeHist(img)

# OpenCV中用cv2.equalizeHist()实现均衡化。我们把两张图片并排显示，对比一下：
cv2.imshow('equalization', np.hstack((img, equ)))  # 并排显示
cv2.waitKey(0)

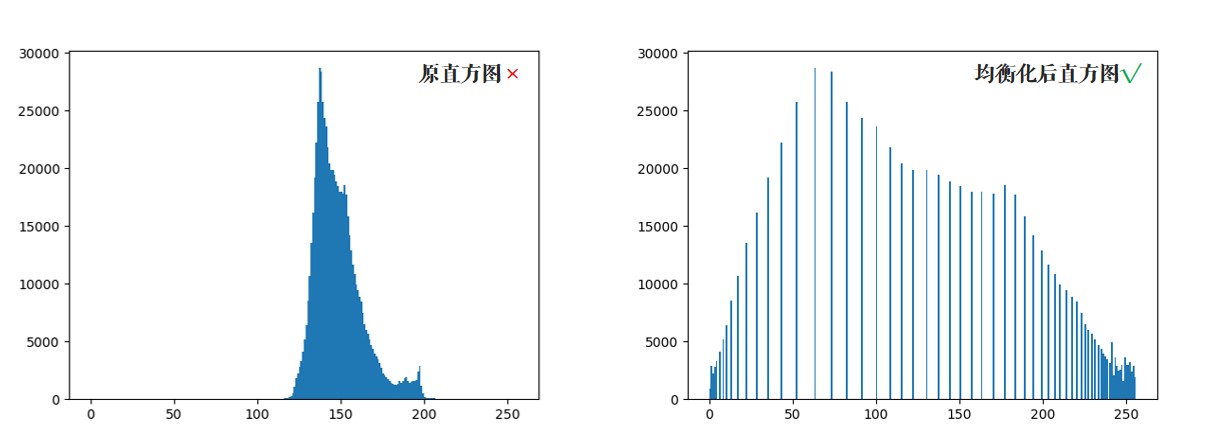

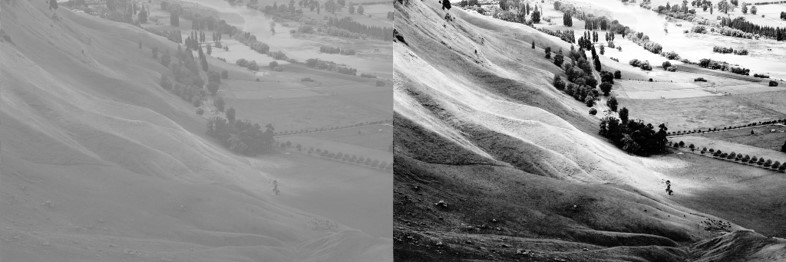

可以看到均衡化后图片的亮度和对比度效果明显好于原图。

(4) 自适应均衡化

不难看出来，直方图均衡化是应用于整幅图片的，会有什么问题呢？看下图：

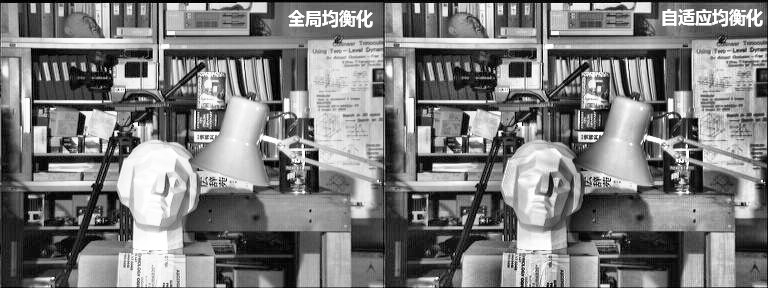

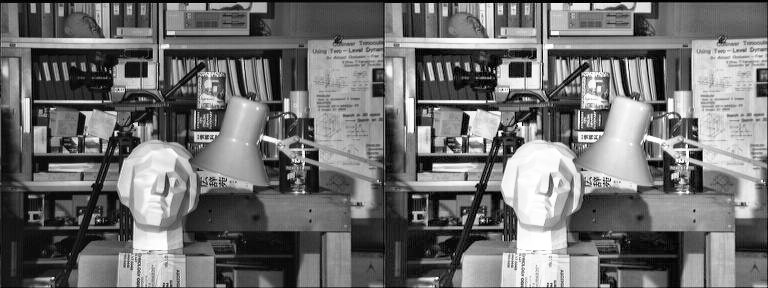

很明显，因为全局调整亮度和对比度的原因，脸部太亮，大部分细节都丢失了。

自适应均衡化就是用来解决这一问题的：它在每一个小区域内（默认8×8）进行直方图均衡化。当然，如果有噪点的话，噪点会被放大，需要对小区域内的对比度进行了限制，所以这个算法全称叫：对比度受限的自适应直方图均衡化CLAHE(Contrast Limited Adaptive Histogram Equalization)。

import cv2
import numpy as np
import matplotlib.pyplot as plt

img = cv2.imread('tsukuba.jpg', 0)
# 自适应均衡化，参数可选
clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8, 8))
cl1 = clahe.apply(img)
cv2.imshow('equalization', np.hstack((img, cl1)))
cv2.waitKey(0)

(5) 小结

直方图是一种分析图像的手段。
cv2.calcHist()和numpy.bincount()均可用来计算直方图，使用Matplotlib绘制直方图。
均衡化用来使图像的直方图分布更加均匀，提升亮度和对比度。

(6) 案例

import cv2
import numpy as np
import matplotlib.pyplot as plt

img = cv2.imread('hist.jpg', 0)


# 1.直方图计算
# 使用OpenCV函数计算
hist = cv2.calcHist([img], [0], None, [256], [0, 256])  # 性能：0.022158 s

# 使用numpy函数计算
hist, bins = np.histogram(img.ravel(), 256, [0, 256])  # 性能：0.020628 s

# 使用numpy函数计算
hist = np.bincount(img.ravel(), minlength=256)  # 性能：0.003163 s


# 2.绘制直方图
plt.hist(img.ravel(), 256, [0, 256])
plt.show()

# 或使用前面计算的直方图结果
plt.plot(hist)
plt.show()


# 3.直方图均衡化
equ = cv2.equalizeHist(img)
cv2.imshow('equalization', np.hstack((img, equ)))  # 并排显示
cv2.waitKey(0)

# 绘制出均衡化后的直方图
plt.hist(equ.ravel(), 256, [0, 256])
plt.show()


# 4.自适应直方图均衡化
img = cv2.imread('tsukuba.jpg', 0)
equ = cv2.equalizeHist(img)  # 应用全局直方图均衡化

clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8, 8))  # 自适应均衡化，参数可选
cl1 = clahe.apply(img)

cv2.imshow('equalization', np.hstack((equ, equ, cl1)))  # 并排显示
cv2.waitKey(0)

8、模板匹配

学习使用模板匹配在图像中寻找物体。图片等可到文末引用处下载。

使用模板匹配在图像中寻找物体
OpenCV函数：cv2.matchTemplate(), cv2.minMaxLoc()

(1) 模板匹配

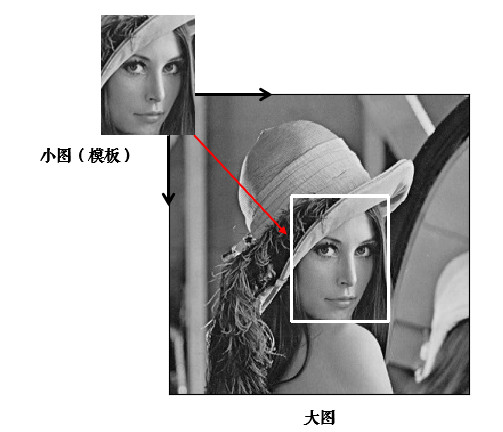

模板匹配就是用来在大图中找小图，也就是说在一副图像中寻找另外一张模板图像的位置：

用cv2.matchTemplate()实现模板匹配。首先我们来读入图片和模板：

import cv2
import numpy as np
from matplotlib import pyplot as plt

img = cv2.imread('lena.jpg', 0)
template = cv2.imread('face.jpg', 0)
h, w = template.shape[:2]  # rows->h, cols->w
print(h, w)

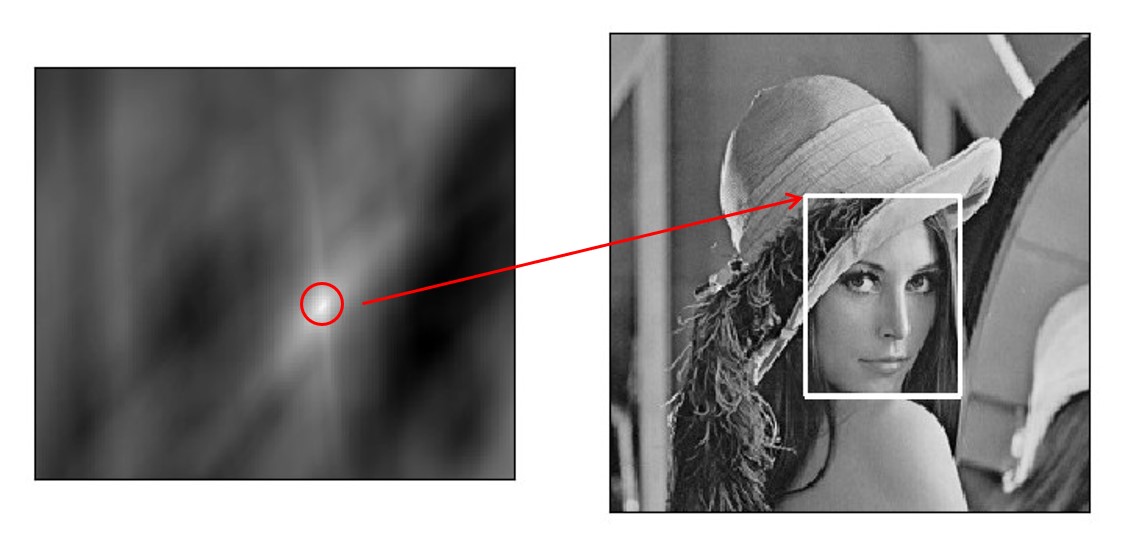

匹配函数返回的是一副灰度图，最白的地方表示最大的匹配。使用cv2.minMaxLoc()函数可以得到最大匹配值的坐标，以这个点为左上角角点，模板的宽和高画矩形就是匹配的位置了：

import cv2
import numpy as np
from matplotlib import pyplot as plt

img = cv2.imread('lena.jpg', 0)
template = cv2.imread('face.jpg', 0)
h, w = template.shape[:2]  # rows->h, cols->w
print(h, w)

# 相关系数匹配方法：cv2.TM_CCOEFF
res = cv2.matchTemplate(img, template, cv2.TM_CCOEFF)
min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)

left_top = max_loc  # 左上角
right_bottom = (left_top[0] + w, left_top[1] + h)  # 右下角
cv2.rectangle(img, left_top, right_bottom, 255, 2)  # 画出矩形位置
cv2.imshow('img', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

(2) 原理

模板匹配的原理其实很简单，就是不断地在原图中移动模板图像去比较，有6种不同的比较方法，详情可参考：TemplateMatchModes

平方差匹配CV_TM_SQDIFF：用两者的平方差来匹配，最好的匹配值为0
归一化平方差匹配CV_TM_SQDIFF_NORMED
相关匹配CV_TM_CCORR：用两者的乘积匹配，数值越大表明匹配程度越好
归一化相关匹配CV_TM_CCORR_NORMED
相关系数匹配CV_TM_CCOEFF：用两者的相关系数匹配，1表示完美的匹配，-1表示最差的匹配
归一化相关系数匹配CV_TM_CCOEFF_NORMED

归一化的意思就是将值统一到0~1，这些方法的对比代码可到源码处查看。模板匹配也是应用卷积来实现的：假设原图大小为W×H，模板图大小为w×h，那么生成图大小是(W-w+1)×(H-h+1)，生成图中的每个像素值表示原图与模板的匹配程度。

(3) 匹配多个物体

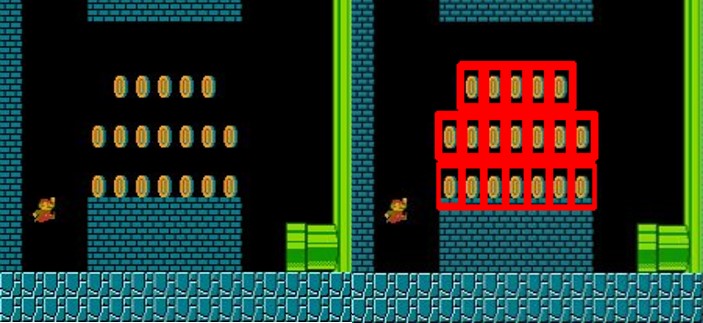

前面我们是找最大匹配的点，所以只能匹配一次。我们可以设定一个匹配阈值来匹配多次：

import cv2
import numpy as np

# 1.读入原图和模板
img_rgb = cv2.imread('mario.jpg')
img_gray = cv2.cvtColor(img_rgb, cv2.COLOR_BGR2GRAY)
template = cv2.imread('mario_coin.jpg', 0)
h, w = template.shape[:2]

# 2.标准相关模板匹配
res = cv2.matchTemplate(img_gray, template, cv2.TM_CCOEFF_NORMED)
threshold = 0.8

# 3.这边是Python/Numpy的知识，后面解释
loc = np.where(res >= threshold)  # 匹配程度大于%80的坐标y,x
for pt in zip(*loc[::-1]):  # *号表示可选参数
    right_bottom = (pt[0] + w, pt[1] + h)
    cv2.rectangle(img_rgb, pt, right_bottom, (0, 0, 255), 2)

cv2.imshow('res', img_rgb)
cv2.waitKey(0)
cv2.destroyAllWindows()

第3步有几个Python/Numpy的重要知识，来大致看下：

np.where()在这里返回res中值大于0.8的所有坐标，如：

x = np.arange(9.).reshape(3, 3)
print(np.where(x > 5))

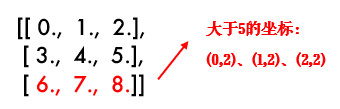

# 结果(先y坐标，再x坐标)：(array([2, 2, 2]), array([0, 1, 2]))

zip()函数，功能强大到难以解释，举个简单例子就知道了：

x = [1, 2, 3]
y = [4, 5, 6]
print(list(zip(x, y)))  # [(1, 4), (2, 5), (3, 6)]Copy to clipboardErrorCopied

这样大家就能理解前面代码的用法了吧：因为loc是先y坐标再x坐标，所以用loc[::-1]翻转一下，然后再用zip函数拼接在一起。

(4) 小结

模板匹配用来在大图中找小图。
cv2.matchTemplate()用来进行模板匹配。

9、霍夫变换

学习使用霍夫变换识别出图像中的直线和圆。图片等可到文末引用处下载。

理解霍夫变换的实现
分别使用霍夫线变换和圆变换检测图像中的直线和圆
OpenCV函数：cv2.HoughLines(), cv2.HoughLinesP(), cv2.HoughCircles()

(1) 理解霍夫变换

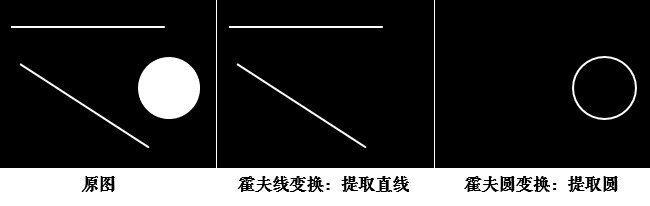

霍夫变换常用来在图像中提取直线和圆等几何形状，我来做个简易的解释：

学过几何的都知道，直线可以分别用直角坐标系和极坐标系来表示：

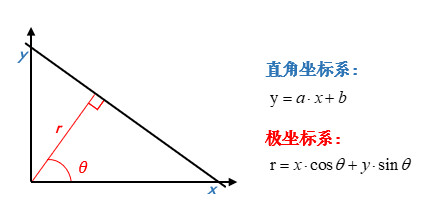

那么经过某个点(x0,y0)的所有直线都可以用这个式子来表示：
$$
r_\theta=x_0\cdot\cos \theta+y_0\cdot\sin \thetarθ=x0⋅cosθ+y0⋅sinθ
$$

也就是说每一个(r,θ)都表示一条经过(x0,y0)直线，那么同一条直线上的点必然会有同样的(r,θ)。如果将某个点所有的(r,θ)绘制成下面的曲线，那么同一条直线上的点的(r,θ)曲线会相交于一点：

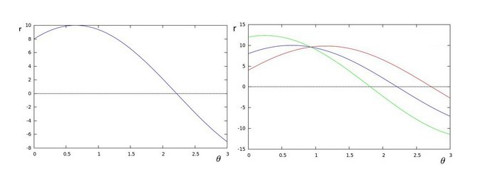

OpenCV中首先计算(r,θ) 累加数，累加数超过一定值后就认为在同一直线上。

(2) 霍夫直线变换

OpenCV中用cv2.HoughLines()在二值图上实现霍夫变换，函数返回的是一组直线的(r,θ)数据：

import cv2
import numpy as np

# 1.加载图片，转为二值图
img = cv2.imread('shapes.jpg')
drawing = np.zeros(img.shape[:], dtype=np.uint8)
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
edges = cv2.Canny(gray, 50, 150)

# 2.霍夫直线变换
lines = cv2.HoughLines(edges, 0.8, np.pi / 180, 90)
for line in lines:
    rho, theta = line[0]
    a = np.cos(theta)
    b = np.sin(theta)
    x0 = a * rho
    y0 = b * rho
    x1 = int(x0 + 1000 * (-b))
    y1 = int(y0 + 1000 * (a))
    x2 = int(x0 - 1000 * (-b))
    y2 = int(y0 - 1000 * (a))
    cv2.line(drawing, (x1, y1), (x2, y2), (0, 0, 255))

# 3.显示图片
cv2.imshow('img', img)
cv2.imshow('drawing', drawing)
cv2.waitKey(0)
cv2.destroyAllWindows()

函数中：

参数1：要检测的二值图（一般是阈值分割或边缘检测后的图）
参数2：距离r的精度，值越大，考虑越多的线
参数3：角度θ的精度，值越小，考虑越多的线
参数4：累加数阈值，值越小，考虑越多的线

(3) 统计概率霍夫直线变换

前面的方法又称为标准霍夫变换，它会计算图像中的每一个点，计算量比较大，另外它得到的是整一条线（r和θ），并不知道原图中直线的端点。所以提出了统计概率霍夫直线变换(Probabilistic Hough Transform)，是一种改进的霍夫变换：

import cv2
import numpy as np

# 1.加载图片，转为二值图
img = cv2.imread('shapes.jpg')
drawing = np.zeros(img.shape[:], dtype=np.uint8)
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
edges = cv2.Canny(gray, 50, 150)

# 2.统计概率霍夫线变换
lines = cv2.HoughLinesP(edges, 0.8, np.pi / 180, 90, minLineLength=50, maxLineGap=10)

# 3.将检测的线画出来
for line in lines:
    x1, y1, x2, y2 = line[0]
    cv2.line(drawing, (x1, y1), (x2, y2), (0, 255, 0), 1, lineType=cv2.LINE_AA)

# 4.显示图片
cv2.imshow('img', img)
cv2.imshow('drawing', drawing)
cv2.waitKey(0)
cv2.destroyAllWindows()

前面几个参数跟之前的一样，有两个可选参数：

minLineLength：最短长度阈值，比这个长度短的线会被排除
maxLineGap：同一直线两点之间的最大距离
cv2.LINE_AA在之前绘图功能中讲解过，表示抗锯齿线型。

(4) 霍夫圆变换

霍夫圆变换跟直线变换类似，只不过线是用(r,θ)表示，圆是用(x_center,y_center,r)来表示，从二维变成了三维，数据量变大了很多；所以一般使用霍夫梯度法减少计算量，对该算法感兴趣的同学可参考：Circle Hough Transform

import cv2
import numpy as np

# 1. 加载图片，转为二值图
img = cv2.imread('shapes.jpg')
drawing = np.zeros(img.shape[:], dtype=np.uint8)
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
edges = cv2.Canny(gray, 50, 150)

# 2. 霍夫圆变换
circles = cv2.HoughCircles(edges, cv2.HOUGH_GRADIENT, 1, 20, param2=30)
circles = np.int0(np.around(circles))

# 3. 将检测的圆画出来
for i in circles[0, :]:
    cv2.circle(drawing, (i[0], i[1]), i[2], (0, 255, 0), 2)  # 画出外圆
    cv2.circle(drawing, (i[0], i[1]), 2, (0, 0, 255), 3)  # 画出圆心

# 4. 显示图片
cv2.imshow('img', img)
cv2.imshow('drawing', drawing)
cv2.waitKey(0)
cv2.destroyAllWindows()

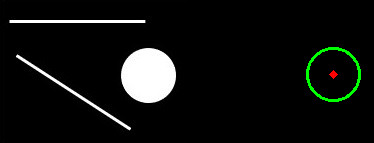

(5) 小结

霍夫变换用来提取图像中的直线和圆等几何形状。
霍夫直线变换：cv2.HoughLines()（整条直线）, cv2.HoughLinesP()。
霍夫圆变换：cv2.HoughCircles()。

10、番外篇

(1) 亮度与对比度

学习如何调整图片的亮度和对比度。图片等可到文末引用处下载。

亮度调整是将图像像素的强度整体变大/变小，对比度调整指的是图像暗处的像素强度变低，亮出的变高，从而拓宽某个区域内的显示精度。

OpenCV中亮度和对比度应用这个公式来计算：g(x)=αf(x)+β，其中：α(>0)、β常称为增益与偏置值，分别控制图片的对比度和亮度。

经验之谈：此处对α/β控制对比度和亮度有争议，具体请参考：OpenCV关于对比度和亮度的误解。

import cv2
import numpy as np

img = cv2.imread('lena.jpg')
# 此处需注意，请参考后面的解释
res = np.uint8(np.clip((1.5 * img + 10), 0, 255))
tmp = np.hstack((img, res))  # 两张图片横向合并（便于对比显示）

cv2.imshow('image', tmp)
cv2.waitKey(0)

还记得图像混合那一节中numpy对数据溢出的取模处理吗？250+10 = 260 => 260%256=4，它并不适用于我们的图像处理，所以用np.clip()函数将数据限定：a<0 => a=0, a>255 => a=255。

(2) 卷积基础-图片边框

了解卷积/滤波的基础知识，给图片添加边框。

卷积的概念其实很好理解，下面我就给大家做个最简单的解释，绝对轻松加愉快的辣o(￣▽￣)o

2-1 卷积

什么是二维卷积呢？看下面一张图就一目了然：

卷积就是循环对图像跟一个核逐个元素相乘再求和得到另外一副图像的操作，比如结果图中第一个元素5是怎么算的呢？原图中3×3的区域与3×3的核逐个元素相乘再相加：
$$
5=1\times1+2\times0+1\times0+0\times0+1\times0+1\times0+3\times0+0\times0+2\times25=1×1+2×0+1×0+0×0+1×0+1×0+3×0+0×0+2×2
$$

算完之后，整个框再往右移一步继续计算，横向计算完后，再往下移一步继续计算……网上有一副很经典的动态图，方便我们理解卷积：

2-2 padding

不难发现，前面我们用3×3的核对一副6×6的图像进行卷积，得到的是4×4的图，图片缩小了！那怎么办呢？我们可以把原图扩充一圈，再卷积，这个操作叫填充padding。

事实上，原图为n×n，卷积核为f×f，最终结果图大小为(n-f+1) × (n-f+1)。

那么扩展的这一层应该填充什么值呢？OpenCV中有好几种填充方式，都使用cv2.copyMakeBorder()函数实现，一起来看看。

2-3 添加边框

cv2.copyMakeBorder()用来给图片添加边框，它有下面几个参数：

src：要处理的原图
top, bottom, left, right：上下左右要扩展的像素数
borderType：边框类型，这个就是需要关注的填充方式，详情请参考：BorderTypes

其中默认方式和固定值方式最常用，我们详细说明一下：

2-4 固定值填充

顾名思义，cv2.BORDER_CONSTANT这种方式就是边框都填充成一个固定的值，比如下面的程序都填充0：

import cv2

img = cv2.imread('6_by_6.bmp', 0)
print(img)

# 固定值边框，统一都填充0也称为zero padding
cons = cv2.copyMakeBorder(img, 1, 1, 1, 1, cv2.BORDER_CONSTANT, value=0)
print(cons)

cv2.imshow('img', img)
cv2.imshow('cons', cons)
cv2.waitKey(0)
cv2.destroyAllWindows()

2-5 默认边框类型

默认边框cv2.BORDER_DEFAULT其实是取镜像对称的像素填充，比较拗口，一步步解释：

import cv2

img = cv2.imread('6_by_6.bmp', 0)
default = cv2.copyMakeBorder(img, 1, 1, 1, 1, cv2.BORDER_DEFAULT)
print(default)

首先进行上下填充，填充成与原图像边界对称的值，如下图：

同理再进行左右两边的填充，最后把四个顶点补充上就好了：

经验之谈：一般情况下默认方式更加合理，因为边界的像素值更加接近。具体应视场合而定。

2-6 OpenCV进行卷积

OpenCV中用cv2.filter2D()实现卷积操作，比如我们的核是下面这样（3×3区域像素的和除以10）：
$$
M = \frac{1}{10}\left[ \begin{matrix} 1 & 1 & 1 \newline 1 & 1 & 1 \newline 1 & 1 & 1 \end{matrix} \right] \tag{3}M=101[111111111]
$$

import cv2
import numpy as np

img = cv2.imread('lena.jpg')
# 定义卷积核
kernel = np.ones((3, 3), np.float32) / 10
# 卷积操作，-1表示通道数与原图相同
dst = cv2.filter2D(img, -1, kernel)
# 两张图片横向合并（便于对比显示）
tmp = np.hstack((img, dst))
cv2.imshow('image', tmp)
cv2.waitKey(0)
cv2.destroyAllWindows()

可以看到这个核对图像进行了模糊处理，这是卷积的众多功能之一。当然卷积还有很多知识没有学到，后面我们再继续深入。

(3) 图像梯度

了解图像梯度和边缘检测的相关概念。图片等可到文末引用处下载。

还记得前面平滑图像中提到的滤波与模糊的区别吗？我们说低通滤波器是模糊，高通滤波器是锐化，这节我们就来看看高通滤波器。

如果你还记得高数中用一阶导数来求极值的话，就很容易理解了：把图片想象成连续函数，因为边缘部分的像素值是与旁边像素明显有区别的，所以对图片局部求极值，就可以得到整幅图片的边缘信息了。不过图片是二维的离散函数，导数就变成了差分，这个差分就称为图像的梯度。

当然，大部分人应该是早忘记高数了(￣▽￣)"，所以看不懂的话，就把上面的解释划掉，我们重新从卷积的角度来看看。

3-1 垂直边缘提取

滤波是应用卷积来实现的，卷积的关键就是卷积核，我们来考察下面这个卷积核：
$$
k1 = \left[ \begin{matrix} -1 & 0 & 1 \newline -2 & 0 & 2 \newline -1 & 0 & 1 \end{matrix} \right]k1=[−101−202−101]
$$

这个核是用来提取图片中的垂直边缘的，怎么做到的呢？看下图：

当前列左右两侧的元素进行差分，由于边缘的值明显小于（或大于）周边像素，所以边缘的差分结果会明显不同，这样就提取出了垂直边缘。同理，把上面那个矩阵转置一下，就是提取水平边缘。这种差分操作就称为图像的梯度计算：
$$
k2 = \left[ \begin{matrix} -1 & -2 & -1 \newline 0 & 0 & 0 \newline 1 & 2 & 1 \end{matrix} \right]k2=[−1−2−1000121]
$$

还记得滤波函数cv2.filter2D()吗？（番外篇：卷积基础）我们来手动实现上面的功能：

import cv2
import numpy as np

img = cv2.imread('sudoku.jpg', 0)

# 自己进行垂直边缘提取
kernel = np.array([[-1, 0, 1],
                   [-2, 0, 2],
                   [-1, 0, 1]], dtype=np.float32)

dst_v = cv2.filter2D(img, -1, kernel)
# 自己进行水平边缘提取
dst_h = cv2.filter2D(img, -1, kernel.T)
# 横向并排对比显示
cv2.imshow('edge', np.hstack((img, dst_v, dst_h)))
cv2.waitKey(0)

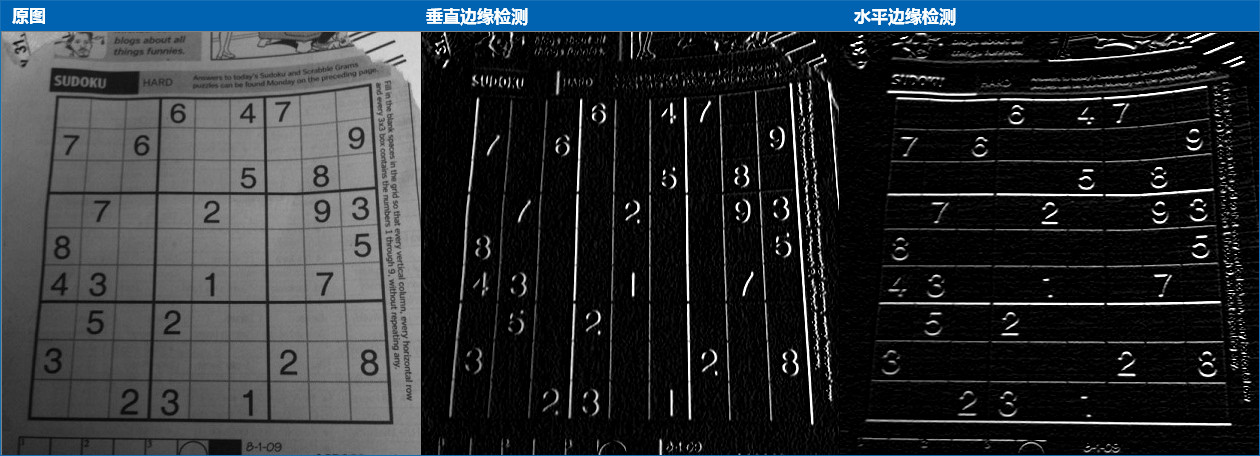

3-2 Sobel算子

上面的这种差分方法就叫Sobel算子，它先在垂直方向计算梯度
$$
G_x=k_1×srcGx=k1×src
$$
再在水平方向计算梯度
$$
G_y=k_2×srcGy=k2×src
$$
最后求出总梯度：
$$
G=\sqrt{Gx^2+Gy2}G=Gx2+Gy2
$$
我们可以把前面的代码用Sobel算子更简单地实现：

import cv2
import numpy as np

img = cv2.imread('sudoku.jpg', 0)

sobelx = cv2.Sobel(img, -1, 1, 0, ksize=3)  # 只计算x方向
sobely = cv2.Sobel(img, -1, 0, 1, ksize=3)  # 只计算y方向

cv2.imshow('edge', np.hstack((img, sobelx, sobely)))
cv2.waitKey(0)

经验之谈：很多人疑问，Sobel算子的卷积核这几个值是怎么来的呢？事实上，并没有规定，你可以用你自己的。

比如，最初只利用领域间的原始差值来检测边缘的Prewitt算子：
$$
K = \left[ \begin{matrix} -1 & 0 & 1 \newline -1 & 0 & 1 \newline -1 & 0 & 1 \end{matrix} \right]K=[−101−101−101]
$$

还有比Sobel更好用的Scharr算子，大家可以了解下：
$$
K = \left[ \begin{matrix} -3 & 0 & 3 \newline -10 & 0 & 10 \newline -3 & 0 & 3 \end{matrix} \right]K=[−303−10010−303]
$$

这些算法都是一阶边缘检测的代表，网上也有算子之间的对比资料，有兴趣的可参考文末引用。

3-3 Laplacian算子

高数中用一阶导数求极值，在这些极值的地方，二阶导数为0，所以也可以通过求二阶导计算梯度：
$$
dst=\frac{\partial^2 f}{\partial x^{2}+\frac{\partial}2 f}{\partial y^2}dst=∂x2∂2f+∂y2∂2f
$$

一维的一阶和二阶差分公式分别为：
$$
\frac{\partial f}{\partial x}=f(x+1)-f(x)∂x∂f=f(x+1)−f(x)\frac{\partial^2 f}{\partial x^2}=f(x+1)+f(x-1)-2f(x)∂x2∂2f=f(x+1)+f(x−1)−2f(x)
$$

提取前面的系数，那么一维的Laplacian滤波核是：
$$
K=\left[ \begin{matrix} 1 & -2 & 1 \end{matrix} \right]K=[1−21]
$$

而对于二维函数f(x,y)，两个方向的二阶差分分别是：
$$
\frac{\partial^2 f}{\partial x^{2}=f(x+1,y)+f(x-1,y)-2f(x,y)∂x2∂2f=f(x+1,y)+f(x−1,y)−2f(x,y)\frac{\partial}2 f}{\partial y^2}=f(x,y+1)+f(x,y-1)-2f(x,y)∂y2∂2f=f(x,y+1)+f(x,y−1)−2f(x,y)
$$

合在一起就是：
$$
\triangledown^2 f(x,y)=f(x+1,y)+f(x-1,y)+f(x,y+1)+f(x,y-1)-4f(x,y)▽2f(x,y)=f(x+1,y)+f(x−1,y)+f(x,y+1)+f(x,y−1)−4f(x,y)
$$

同样提取前面的系数，那么二维的Laplacian滤波核就是：
$$
K = \left[ \begin{matrix} 0 & 1 & 0 \newline 1 & -4 & 1 \newline 0 & 1 & 0 \end{matrix} \right]K=[0101−41010]
$$

这就是Laplacian算子的图像卷积模板，有些资料中在此基础上考虑斜对角情况，将卷积核拓展为：
$$
K = \left[ \begin{matrix} 1 & 1 & 1 \newline 1 & -8 & 1 \newline 1 & 1 & 1 \end{matrix} \right]K=[1111−81111]
$$

OpenCV中直接使用cv2.Laplacian()函数：

import cv2
import numpy as np

img = cv2.imread('sudoku.jpg', 0)

laplacian = cv2.Laplacian(img, -1)  # 使用Laplacian算子

cv2.imshow('edge', np.hstack((img, laplacian)))
cv2.waitKey(0)

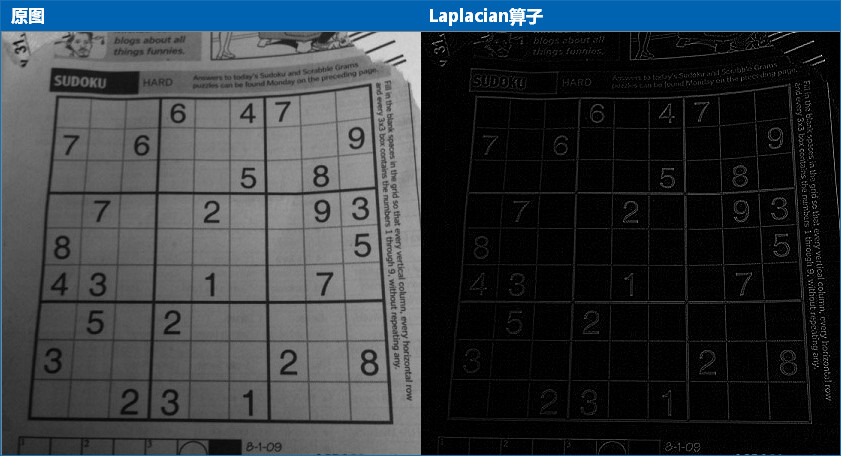

(4) 轮廓层级

了解轮廓间的层级关系。图片等可到文末引用处文末引用出下载。

前面我们使用cv2.findContours()寻找轮廓时，参数3表示轮廓的寻找方式(RetrievalModes)，当时我们传入的是cv2.RETR_TREE，它表示什么意思呢？另外，函数返回值hierarchy有什么用途呢？下面我们就来研究下这两个问题。

很多情况下，图像中的形状之间是有关联的，比如说上图：

图中总共有8条轮廓，2和2a分别表示外层和里层的轮廓，3和3a也是一样。从图中看得出来：

轮廓0/1/2是最外层的轮廓，我们可以说它们处于同一轮廓等级：0级
轮廓2a是轮廓2的子轮廓，反过来说2是2a的父轮廓，轮廓2a算一个等级：1级
同样3是2a的子轮廓，轮廓3处于一个等级：2级
类似的，3a是3的子轮廓，等等…………

这里面OpenCV关注的就是两个概念：同一轮廓等级和轮廓间的子属关系。

4-1 OpenCV中轮廓等级的表示

如果我们打印出cv2.findContours()函数的返回值hierarchy，会发现它是一个包含4个值的数组：[Next, Previous, First Child, Parent]

Next：与当前轮廓处于同一层级的下一条轮廓

举例来说，前面图中跟0处于同一层级的下一条轮廓是1，所以Next=1；同理，对轮廓1来说，Next=2；那么对于轮廓2呢？没有与它同一层级的下一条轮廓了，此时Next=-1。

Previous：与当前轮廓处于同一层级的上一条轮廓

跟前面一样，对于轮廓1来说，Previous=0；对于轮廓2，Previous=1；对于轮廓1，没有上一条轮廓了，所以Previous=-1。

First Child：当前轮廓的第一条子轮廓

比如对于轮廓2，第一条子轮廓就是轮廓2a，所以First Child=2a；对轮廓3a，First Child=4。

Parent：当前轮廓的父轮廓

比如2a的父轮廓是2，Parent=2；轮廓2没有父轮廓，所以Parent=-1。

下面我们通过代码验证一下：

import cv2

# 1.读入图片
img = cv2.imread('hierarchy.jpg')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
_, thresh = cv2.threshold(img_gray, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

# 2.寻找轮廓
contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, 2)

# 3.绘制轮廓
print(len(contours), hierarchy)  # 8条
cv2.drawContours(img, contours, -1, (0, 0, 255), 2)

cv2.imshow('img', img)
cv2.waitKey(0)

经验之谈：OpenCV中找到的轮廓序号跟前面讲的不同噢，如下图：

现在既然我们了解了层级的概念，那么类似cv2.RETR_TREE的轮廓寻找方式又是啥意思呢？

4-2 轮廓寻找方式

OpenCV中有四种轮廓寻找方式RetrievalModes，下面分别来看下：

1. RETR_LIST

这是最简单的一种寻找方式，它不建立轮廓间的子属关系，也就是所有轮廓都属于同一层级。这样，hierarchy中的后两个值[First Child, Parent]都为-1。比如同样的图，我们使用cv2.RETR_LIST来寻找轮廓：

_, _, hierarchy = cv2.findContours(thresh, cv2.RETR_LIST, 2)
print(hierarchy)
# 结果如下
[[[ 1 -1 -1 -1]
  [ 2  0 -1 -1]
  [ 3  1 -1 -1]
  [ 4  2 -1 -1]
  [ 5  3 -1 -1]
  [ 6  4 -1 -1]
  [ 7  5 -1 -1]
  [-1  6 -1 -1]]]Copy to clipboardErrorCopied

因为没有从属关系，所以轮廓0的下一条是1，1的下一条是2……

经验之谈：如果你不需要轮廓层级信息的话，cv2.RETR_LIST更推荐使用，因为性能更好。

2. RETR_TREE

cv2.RETR_TREE就是之前我们一直在使用的方式，它会完整建立轮廓的层级从属关系，前面已经详细说明过了。

3. RETR_EXTERNAL

这种方式只寻找最高层级的轮廓，也就是它只会找到前面我们所说的3条0级轮廓：

_, contours, hierarchy = cv2.findContours(thresh, cv2.RETR_EXTERNAL, 2)
print(len(contours), hierarchy, sep='\n')
# 结果如下
3
[[[ 1 -1 -1 -1]
  [ 2  0 -1 -1]
  [-1  1 -1 -1]]]

4. RETR_CCOMP

相比之下cv2.RETR_CCOMP比较难理解，但其实也很简单：它把所有的轮廓只分为2个层级，不是外层的就是里层的。结合代码和图片，我们来理解下：

_, contours, hierarchy = cv2.findContours(thresh, cv2.RETR_CCOMP, 2)
print(hierarchy)
# 结果如下
[[[ 1 -1 -1 -1]
  [ 2  0 -1 -1]
  [ 4  1  3 -1]
  [-1 -1 -1  2]
  [ 6  2  5 -1]
  [-1 -1 -1  4]
  [ 7  4 -1 -1]
  [-1  6 -1 -1]]]

注意：使用这个参数找到的轮廓序号与之前不同。

图中括号里面1代表外层轮廓，2代表里层轮廓。比如说对于轮廓2，Next就是4，Previous是1，它有里层的轮廓3，所以First Child=3，但因为只有两个层级，它本身就是外层轮廓，所以Parent=-1。大家可以针对其他的轮廓自己验证一下。

(5) 凸包及更多轮廓特征

计算凸包及更多轮廓特征。图片等可到文末引用处下载。

5-1 多边形逼近

前面我们学习过最小外接矩和最小外接圆，那么可以用一个最小的多边形包围物体吗？当然可以：

import cv2
import numpy as np

# 1.先找到轮廓
img = cv2.imread('unregular.jpg', 0)
_, thresh = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
contours, hierarchy = cv2.findContours(thresh, 3, 2)
cnt = contours[0]

# 2.进行多边形逼近，得到多边形的角点
approx = cv2.approxPolyDP(cnt, 3, True)

# 3.画出多边形
image = cv2.cvtColor(img, cv2.COLOR_GRAY2BGR)
cv2.polylines(image, [approx], True, (0, 255, 0), 2)

cv2.imshow('image', image)
cv2.waitKey(0)
cv2.destroyAllWindows()

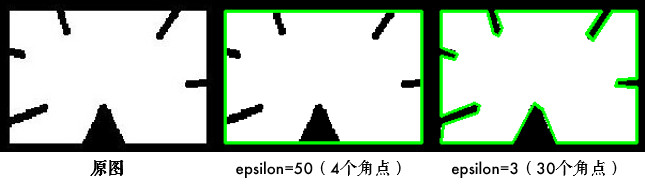

其中cv2.approxPolyDP()的参数2(epsilon)是一个距离值，表示多边形的轮廓接近实际轮廓的程度，值越小，越精确；参数3表示是否闭合。

5-2 凸包

凸包跟多边形逼近很像，只不过它是物体最外层的"凸"多边形：集合A内连接任意两个点的直线都在A的内部，则称集合A是凸形的。如下图，红色的部分为手掌的凸包，双箭头部分表示凸缺陷(Convexity Defects)，凸缺陷常用来进行手势识别等：

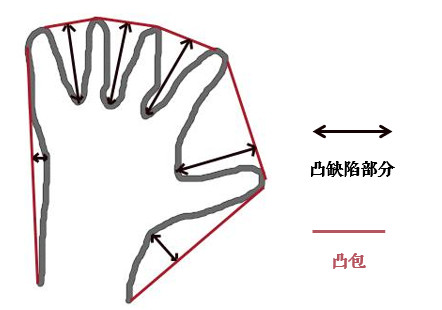

import cv2
import numpy as np

# 1.先找到轮廓
img = cv2.imread('convex.jpg', 0)
_, thresh = cv2.threshold(img, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
contours, hierarchy = cv2.findContours(thresh, 3, 2)
cnt = contours[0]

# 2.寻找凸包，得到凸包的角点
hull = cv2.convexHull(cnt)

# 3.绘制凸包
image = cv2.cvtColor(img, cv2.COLOR_GRAY2BGR)
cv2.polylines(image, [hull], True, (0, 255, 0), 2)

cv2.imshow('image', image)
cv2.waitKey(0)
cv2.destroyAllWindows()

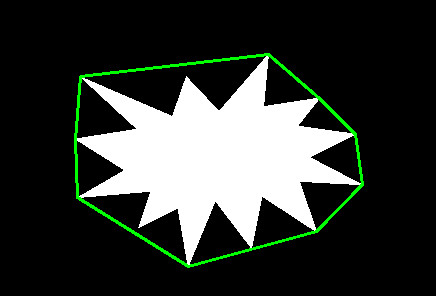

其中函数cv2.convexHull()有个可选参数returnPoints，默认是True，代表返回角点的x/y坐标；如果为False的话，表示返回轮廓中是凸包角点的索引，比如说：

print(hull[0])  # [[362 184]]（坐标）
hull2 = cv2.convexHull(cnt, returnPoints=False)
print(hull2[0])  # [510]（cnt中的索引）
print(cnt[510])  # [[362 184]]

当使用cv2.convexityDefects()计算凸包缺陷时，returnPoints需为False，详情可参考：Convexity Defects

另外可以用下面的语句来判断轮廓是否是凸形的：

print(cv2.isContourConvex(hull))  # True

5-3 点到轮廓距离

cv2.pointPolygonTest()函数计算点到轮廓的最短距离（也就是垂线），又称多边形测试：

dist = cv2.pointPolygonTest(cnt, (100, 100), True)  # -3.53Copy to clipboardErrorCopied

其中参数3为True时表示计算距离值：点在轮廓外面值为负，点在轮廓上值为0，点在轮廓里面值为正；参数3为False时，只返回-1/0/1表示点相对轮廓的位置，不计算距离。

更多轮廓特征，如当量直径、平均强度等，我目前也没用到过，以后用到再写吧，感兴趣的可以参看：Contour Properties、Contours Hierarchy

posted @ 2023-05-31 10:28 菜鸟程序员_python 阅读(845) 评论(1) 编辑收藏举报

刷新页面返回顶部

登录后才能查看或发表评论，立即登录或者逛逛博客园首页

阅读排行：
· TypeScript + Deepseek 打造卜卦网站：技术与玄学的结合
· Manus的开源复刻OpenManus初探
· AI 智能体引爆开源社区「GitHub 热点速览」
· 三行代码完成国际化适配，妙~啊~
· .NET Core 中如何实现缓存的预热？

公告

昵称：菜鸟程序员_python
园龄： 5年11个月
粉丝： 28
关注： 3

+加关注

2025年3月

日

一

二

三

四

五

六

合集

随笔分类

Python 小工具(4)

随笔档案

2023年5月(4)

Python OpenCV

第一章 入门篇

一、简介与安装

1、简介

2、安装

3、测试

二、图片操作

1、加载图片

2、显示图片

3、保存图片

4、小结

5、接口文档

三、视频操作

1、读取视频

(1) 摄像头

(2) 视频文件

2、保存视频

3、小结

4、接口文档

四、图像基本操作

1、获取和修改像素点值

2、图片属性

3、ROI

4、通道分割与合并

5、小结

6、接口文档

五、颜色空间转换

1、颜色空间转换

2、视频中特定颜色物体追踪

3、小结

4、接口文档

六、阈值分割

1、固定阈值分割

2、自适应阈值

3、Otsu阈值

4、小结

5、练习

6、接口文档

七、图像几何变换

1、缩放图片

2、翻转图片

3、平移图片

4、旋转图片

5、小结

6、接口文档

八、绘图功能

1、画线

2、画矩形

3、画圆

4、画椭圆

5、画多边形

6、添加文字

7、小结

8、接口文档

九、番外篇

1、代码性能优化

(1) 评估代码运行时间

(2) 优化原则

(3) 接口文档

2、无损保存和Matplotlib

(1) 无损保存

(2) 高质量保存

(3) Matplotlib

(4) 显示灰度图

(5) 显示彩色图

(6) 加载和保存图片

(7) 接口文档

3、滑动条

(1) 滑动条的使用

(2) RGB调色板

(3) 小结

(4) 接口文档

4、Otsu阈值法

(1) 什么是双峰图片？

(2) 代码示例

(3) Otsu算法详解

(4) 接口文档

5、仿射变换与透视变换

(1) 仿射变换

(2) 平移

第一章入门篇

第二章基础篇
