模拟 机器人的充电桩底板电压过大过小的 电压输出 测试操作方法

1个 dc power subbly直流稳压电源、铜丝电线若干根

接线如下：

1、把直流稳压电源的正极、负极 分别连接 电路板的正极、负极
2、按下 直流稳压电源开关ON/OFF
3、按下旋转VOLTAGE，电压V数值会闪，向左调小，向右调大，

停留1 ~ 2秒后则会按当前电源输出电压。

超出电压范围值 ，前9秒红灯闪烁，9秒后 变为红灯常亮。





1.1. 电流过大或过小设置

接线如下图所示：

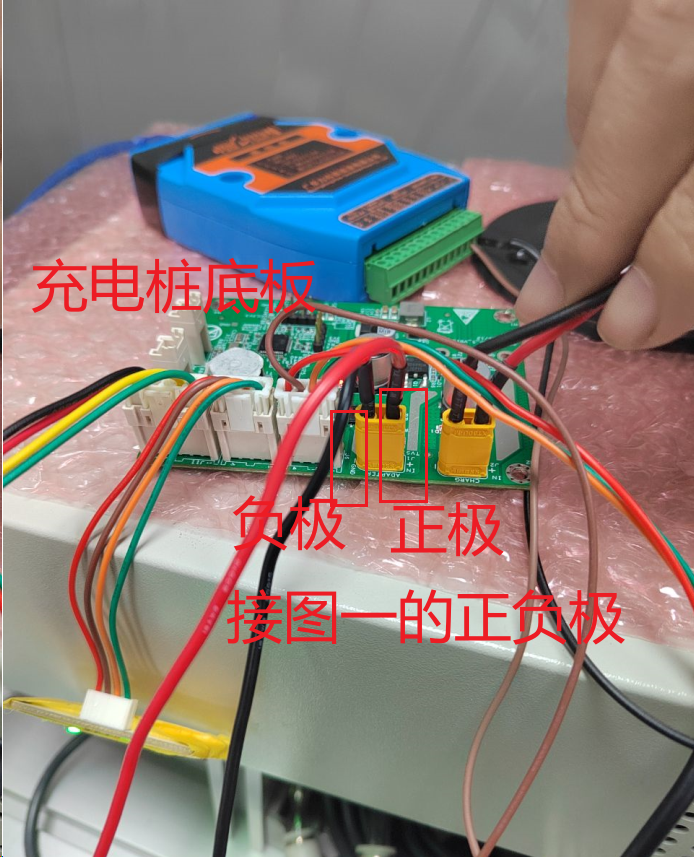

（图一）

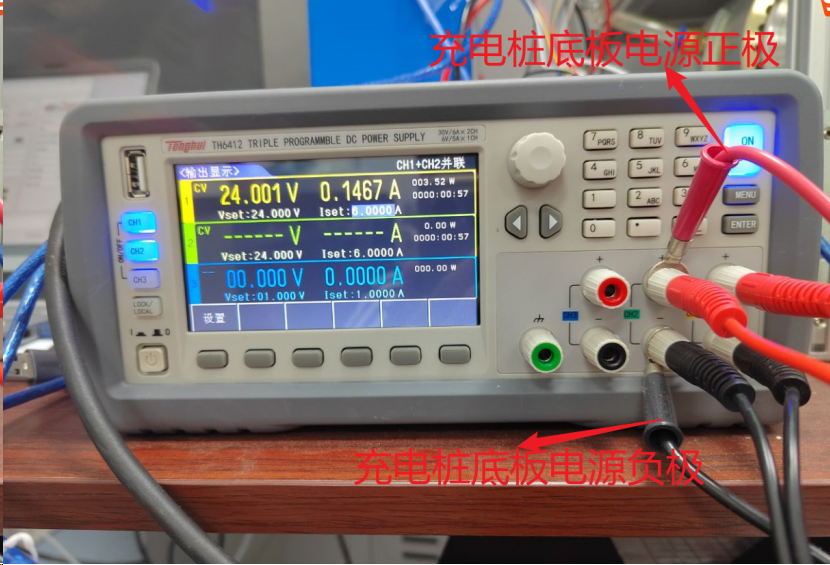

(图二)

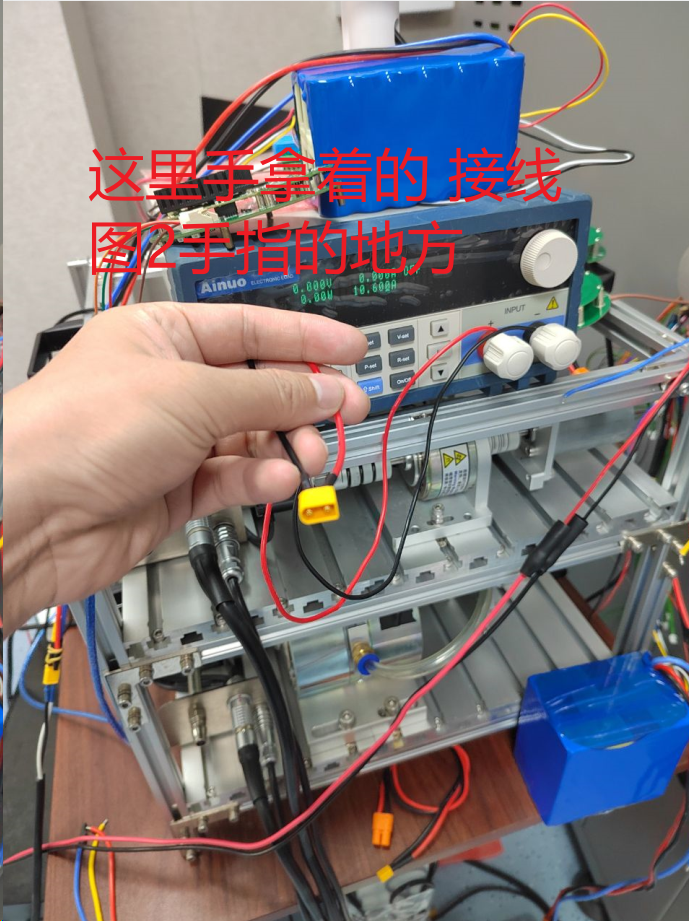

在图3正负极再 接一组线到 充电桩的电极片上。

操作方法：

1、按下电源开关ON/OFF 打开电源

2、按下 inset

3、旋转 右上角旋转 可按下，数字会闪烁跳跃到不同的位数上

4、按下enter表示按这个电流输出

5、测试底座时电流过大过小时，可以利用机器人直接把 充电桩电极片往里推进去
