docker容器网络

docker的四种网络模式

基于docker run创建容器时，可以使用--net选项指定容器的网络模式：Docker默认有以下4种网络模式：

  1. bridge模式，使用--net=bridge指定，默认设置
  2. host模式，使用--net=host指定
  3. none模式，使用--net=none指定
  4. container模式，使用--net=container:NAME_or_ID指定

常用的是bridge模式和host模式

bridge模式网络拓扑图如下：

 docker bridge网络模式会为每个容器分配地址，当docker启动时会自动创建一个docker0的网卡，它在内核层连通了其他的物理或虚拟网卡，这就将所有容器和宿主机都放到同一个二层网络。

网桥工作在二层（OSI堆栈），是通用网络设备的一种，可以设置IP地址。有了IP地址，Linux便可通过路由表或IP表，在网络层定位网桥，这就相当于有了一个虚拟网卡，即docker0。

?
1
2
3
4
5
6
7
[root@node1 ~]# ip a show docker0
3: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:78:8c:4b:0c brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
       valid_lft forever preferred_lft forever
    inet6 fe80::42:78ff:fe8c:4b0c/64 scope link
       valid_lft forever preferred_lft forever

　　

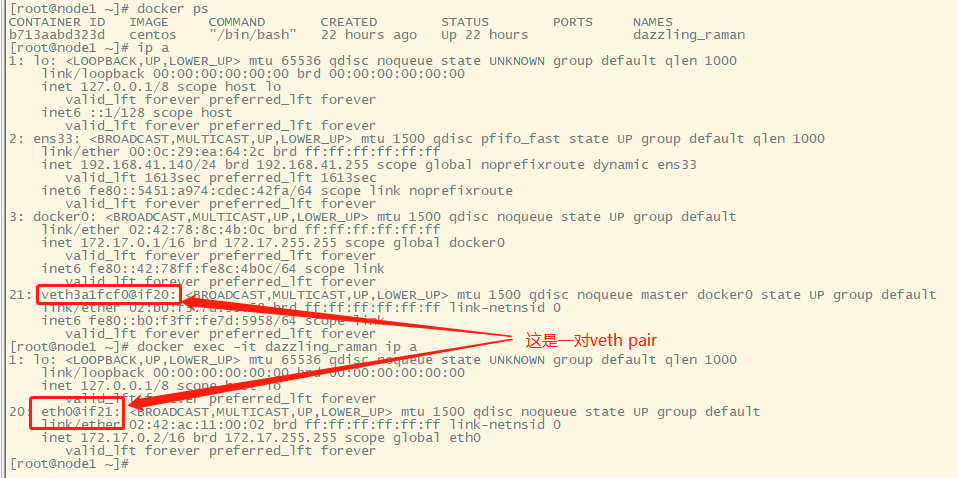

当docker容器启动时会在宿主机上创建一对虚拟网卡veth pair设备。veth pair设备总是成对出现的，它们组成了一个数据的通道，数据从一个设备进入，就会从另一个设备出来。因此，veth pair设备会连接容器和docker0网桥。

在容器启动时，Docker引擎将veth pair设备的一端放在新创建的容器中，并命名为eth0。另一端放在宿主机中，以veth***这样类似的名字命名，并将这个网络设备加入到docker0网桥中，可以通过bridge link命令查看。

从docker0子网中分配一个IP给容器使用，并设置docker0的IP地址为容器的默认网关。



查看docker的网络模式

docker network  ls

?
1
2
3
4
5
[root@node1 ~]# docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
27658af758a0   bridge    bridge    local
6fb339ac4884   host      host      local
cabb999b64f2   none      null      local

查看连接到bridge网桥的容器信息

docker network inspect bridge

复制代码
[root@node1 ~]# docker network inspect bridge
[
    {
        "Name": "bridge",
        "Id": "27658af758a0f0636924199eb34cc9893833bb185ff48f654618c2c778906f61",
        "Created": "2021-10-20T21:28:08.694911039+08:00",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": null,
            "Config": [
                {
                    "Subnet": "172.17.0.0/16",
                    "Gateway": "172.17.0.1"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {
            "b713aabd323d03a2d158dacdad210a13335e35c81f73fa63347d073b964dcc41": {
                "Name": "dazzling_raman",
                "EndpointID": "7bfb04c7f54eb298a7e8ee47a1c7f8f1adc2a63628d04b40dfba9e017c3134bd",
                "MacAddress": "02:42:ac:11:00:02",
                "IPv4Address": "172.17.0.2/16",
                "IPv6Address": ""
            }
        },
        "Options": {
            "com.docker.network.bridge.default_bridge": "true",
            "com.docker.network.bridge.enable_icc": "true",
            "com.docker.network.bridge.enable_ip_masquerade": "true",
            "com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
            "com.docker.network.bridge.name": "docker0",
            "com.docker.network.driver.mtu": "1500"
        },
        "Labels": {}
    }
]
复制代码

总结：docker的bridge网络模式采用的是linux bridge，veth pair ，iptables

docker的host网络模式

host模式网络拓扑如下：

docker的host网络模式其实就是容器和主机host共享一个网络，容器完全使用主机的网络，不对网络容器做任何隔离，优点是性能好，缺点是容器网络缺少隔离性，增加风险，由于容器和宿主机使用同一网络，当宿主机容器多时，网络资源会受到限制。

运行一个容器时使用--network host可以指定网络模式，默认是bridge模式。

?
1
2
[root@node1 ~]# docker run -dt --name centos1 --network host centos
329d642084839644edee52d9cfcf9e0e3401d27715e03ab116ff6ff809c813d1

　当我们进入容器后使用ip a 查看网卡信息的时候跟宿主机是一样的

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
[root@node1 ~]# docker exec -it centos1 bash
[root@node1 /]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:ea:64:2c brd ff:ff:ff:ff:ff:ff
    inet 192.168.41.140/24 brd 192.168.41.255 scope global dynamic noprefixroute ens33
       valid_lft 1278sec preferred_lft 1278sec
    inet6 fe80::5451:a974:cdec:42fa/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
3: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:78:8c:4b:0c brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
       valid_lft forever preferred_lft forever
    inet6 fe80::42:78ff:fe8c:4b0c/64 scope link
       valid_lft forever preferred_lft forever
21: veth3a1fcf0@if20: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
    link/ether 02:b0:f3:7d:59:58 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet6 fe80::b0:f3ff:fe7d:5958/64 scope link
       valid_lft forever preferred_lft forever

docker的none网络模式

docker的none网络模式会使容器禁用网络功能，只保留一个回环网卡。none模式不参与网络配置，如果想针对none模式做网络配置，需要第三方的服务。none模式使容器不再局限于docker自带的网络模式。

创建一个容器指定网络模式是none

?
1
2
[root@node1 ~]# docker run -dt --name centos2 --network none centos
ec1ff13482af75689039dbc8d02678c4bf38c8dceb298f5f6f37e8932eda8650

　　进入容器查看网卡信息，只有一个lo网卡

?
1
2
3
4
5
6
7
[root@node1 ~]# docker exec -it centos2 bash
[root@ec1ff13482af /]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
[root@ec1ff13482af /]#

docker的container模式　

container模式网络拓扑图如下：

 docker的container模式就是在容器创建时指定另一个容器，与它共享一个网络

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
[root@node1 ~]# docker run -dt --name centos3 --network container:centos1 centos
4a32d8865bcb570dad5f448f536acb47103e288466d3b8d33fd317c128e42e0b
[root@node1 ~]# docker exec -it centos3 ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:ea:64:2c brd ff:ff:ff:ff:ff:ff
    inet 192.168.41.140/24 brd 192.168.41.255 scope global dynamic noprefixroute ens33
       valid_lft 1538sec preferred_lft 1538sec
    inet6 fe80::5451:a974:cdec:42fa/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
3: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:78:8c:4b:0c brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
       valid_lft forever preferred_lft forever
    inet6 fe80::42:78ff:fe8c:4b0c/64 scope link
       valid_lft forever preferred_lft forever
21: veth3a1fcf0@if20: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
    link/ether 02:b0:f3:7d:59:58 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet6 fe80::b0:f3ff:fe7d:5958/64 scope link
       valid_lft forever preferred_lft forever

　　由于centos3与centos1共用一个网络，所以也是host模式

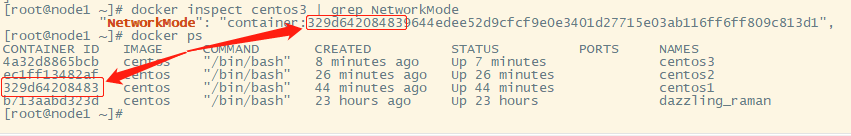

 通过docker inspect centos1 | grep NetworkMode查看 centos1的网络模式是host，同样查看centos3的网络模式是container模式，但是指向的是centos1的容器ID，所以centos1与centos3共用一个网络。

 docker的自定义网络和网络连接

docker network 命令用法

?
1
2
3
4
5
6
7
8
Commands:
  connect     Connect a container to a network                       #将容器连接到网络
  create      Create a network                                       #创建一个网络
  disconnect  Disconnect a container from a network                  #断开容器与网络的连接
  inspect     Display detailed information on one or more networks   #显示一个或多个网络的详细信息
  ls          List networks                                          #列出网络
  prune       Remove all unused networks                             #删除所有未使用的网络
  rm          Remove one or more networks                            #删除一个或多个网络

　　创建一个网络

?
1
2
[root@node1 ~]# docker network create -d bridge --subnet 192.168.0.1/16 --gateway 192.168.1.0 mybr
54d8d1e974d4a454a67026ead4a4e53f633b6c708df69f1a6cc859183fb0893e<br>解析：<br>-d;--driver bridge 表示使用桥接模式，默认是桥接模式，也可以设置其他模式<br>--subnet 192.168.1.0/16 表示子网ip 可以分配 192.168.1.2 到 192.168.255.255 非必要指定，如不指定系统自动生成<br>--gateway 192.168.1.0 表示网关   非必要指定，同上<br>mybr 表示网络名

　　查看网络

?
1
2
3
4
5
6
[root@node1 ~]# docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
27658af758a0   bridge    bridge    local
6fb339ac4884   host      host      local
54d8d1e974d4   mybr      bridge    local
cabb999b64f2   none      null      local

　　查看自定义网络信息

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
[root@node1 ~]# docker network inspect mybr
[
    {
        "Name": "mybr",
        "Id": "54d8d1e974d4a454a67026ead4a4e53f633b6c708df69f1a6cc859183fb0893e",
        "Created": "2021-10-21T23:16:48.884388011+08:00",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": {},
            "Config": [
                {
                    "Subnet": "192.168.0.1/16",           #这个是我们自定义网络的IP
                    "Gateway": "192.168.1.0"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {},
        "Options": {},
        "Labels": {}
    }
]

　　使用自定义网络中的网桥创建容器

?
1
2
[root@node1 ~]# docker run -dt -P --name centos4 --net mybr centos
8c84d24b4a3493d8f6c68877a80e848ca57fc030637304fac4f05512aeae60da

　　进入容器查看网卡信息

?
1
2
3
4
5
6
7
8
9
10
[root@node1 ~]# docker exec -it centos4 bash
[root@8c84d24b4a34 /]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
27: eth0@if28: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
link/ether 02:42:c0:a8:00:01 brd ff:ff:ff:ff:ff:ff link-netnsid 0
inet 192.168.0.1/16 brd 192.168.255.255 scope global eth0
valid_lft forever preferred_lft forever

　　容器间网络连通

 首先创建一个名为lizf的容器

?
1
2
[root@node1 ~]# docker run -dt --name lizf centos bash
f462aa750e0fa301afc711e19785ca700578fdf94966659d16580fe6976a9569

　　然后将lizf容器连接到mybr网桥上

?
1
[root@node1 ~]# docker network connect mybr lizf

　　然后查看mybr网桥的信息，发现lizf容器已经连接上了

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
[root@node1 ~]# docker network inspect mybr
[
    {
        "Name": "mybr",
        "Id": "54d8d1e974d4a454a67026ead4a4e53f633b6c708df69f1a6cc859183fb0893e",
        "Created": "2021-10-21T23:16:48.884388011+08:00",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": {},
            "Config": [
                {
                    "Subnet": "192.168.0.1/16",
                    "Gateway": "192.168.1.0"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {
            "8c84d24b4a3493d8f6c68877a80e848ca57fc030637304fac4f05512aeae60da": {
                "Name": "centos4",
                "EndpointID": "73dccbaf3dc6a9f24d8d7d930a26ebb3629184cd7bbbb5553f4331ac7759ec0d",
                "MacAddress": "02:42:c0:a8:00:01",
                "IPv4Address": "192.168.0.1/16",
                "IPv6Address": ""
            },
            "f462aa750e0fa301afc711e19785ca700578fdf94966659d16580fe6976a9569": {
                "Name": "lizf",
                "EndpointID": "2462af6ff408950ec0dbeb2d902987a9b2bb8b6b660dcb74da1918adb075692c",
                "MacAddress": "02:42:c0:a8:00:02",
                "IPv4Address": "192.168.0.2/16",
                "IPv6Address": ""
            }
        },
        "Options": {},
        "Labels": {}
    }
]

　　目前centos4和lizf这两个容器都连接到了mybr这个网桥上了，可以实现网络间的互通，登陆centos4容器ping一下lizf

?
1
2
3
4
5
6
7
8
[root@node1 ~]# docker exec -it centos4 ping -c 2 lizf
PING lizf (192.168.0.2) 56(84) bytes of data.
64 bytes from lizf.mybr (192.168.0.2): icmp_seq=1 ttl=64 time=0.277 ms
64 bytes from lizf.mybr (192.168.0.2): icmp_seq=2 ttl=64 time=0.097 ms

--- lizf ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1001ms
rtt min/avg/max/mdev = 0.097/0.187/0.277/0.090 ms

　将lizf这个容器从mybr网桥上断开

docker network disconnect  mybr  lizf

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
[root@node1 ~]# docker network disconnect mybr lizf
[root@node1 ~]# docker network inspect mybr
[
    {
        "Name": "mybr",
        "Id": "54d8d1e974d4a454a67026ead4a4e53f633b6c708df69f1a6cc859183fb0893e",
        "Created": "2021-10-21T23:16:48.884388011+08:00",
        "Scope": "local",
        "Driver": "bridge",
        "EnableIPv6": false,
        "IPAM": {
            "Driver": "default",
            "Options": {},
            "Config": [
                {
                    "Subnet": "192.168.0.1/16",
                    "Gateway": "192.168.1.0"
                }
            ]
        },
        "Internal": false,
        "Attachable": false,
        "Ingress": false,
        "ConfigFrom": {
            "Network": ""
        },
        "ConfigOnly": false,
        "Containers": {
            "8c84d24b4a3493d8f6c68877a80e848ca57fc030637304fac4f05512aeae60da": {
                "Name": "centos4",
                "EndpointID": "73dccbaf3dc6a9f24d8d7d930a26ebb3629184cd7bbbb5553f4331ac7759ec0d",
                "MacAddress": "02:42:c0:a8:00:01",
                "IPv4Address": "192.168.0.1/16",
                "IPv6Address": ""
            }
        },
        "Options": {},
        "Labels": {}
    }
]

　　此时容器lizf已经从mybr网桥断开了

端口映射(容器可以被外部访问)

这里要注意的一点是，如果是nat网桥必须开启核心转发功能

[root@jiaqi211 ~]# cat /proc/sys/net/ipv4/ip_forward
1

第一种 随机映射

docker run -p PORT

示例，我们把容器的80端口随机映射到宿主机上，我们可以看到映射到的宿主机端口为32769

[root@jiaqi211 ~]# docker run --name mynginx -p 80 -itd --rm nginx
5bea3c77aaee1c4a3d7e7617838697a3745b9ae3e74e7088e30ad86fe7cdbecc
[root@jiaqi211 ~]# docker ps -a
CONTAINER ID        IMAGE               COMMAND                  CREATED             STATUS              PORTS                   NAMES
5bea3c77aaee        nginx               "nginx -g 'daemon of…"   4 seconds ago       Up 3 seconds        0.0.0.0:32769->80/tcp   mynginx

我们来验证一下，打开浏览器HOST:PORT





第二种 指定映射

-p hostPort:containerPort
-p ip:hostPort:containerPort
-p ip::containerPort
-p hostPort

我们也可以指定映射，比如，映射宿主机的80端口对应容器的80端口

[root@jiaqi211 ~]# docker run --name mynginx -p 80:80 -itd nginx
2326a68c58546ec19c4c5c971662f45d5166cb13bbc56f11d849f146fba6f473
[root@jiaqi211 ~]# docker ps -a
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
2326a68c5854 nginx "nginx -g 'daemon of…" About a minute ago Up About a minute 0.0.0.0:80->80/tcp mynginx

验证



posted @   李志锋  阅读(678)  评论(0)  编辑  收藏  举报
编辑推荐：
· 从 HTTP 原因短语缺失研究 HTTP/2 和 HTTP/3 的设计差异
· AI与.NET技术实操系列：向量存储与相似性搜索在 .NET 中的实现
· 基于Microsoft.Extensions.AI核心库实现RAG应用
· Linux系列：如何用heaptrack跟踪.NET程序的非托管内存泄露
· 开发者必知的日志记录最佳实践
阅读排行：
· winform 绘制太阳，地球，月球 运作规律
· AI与.NET技术实操系列（五）：向量存储与相似性搜索在 .NET 中的实现
· 超详细：普通电脑也行Windows部署deepseek R1训练数据并当服务器共享给他人
· 上周热点回顾（3.3-3.9）
· AI 智能体引爆开源社区「GitHub 热点速览」
点击右上角即可分享
微信分享提示
