中小型研发团队架构实践三要点(转自原携程架构师张辉清)

如果你正好处在中小型研发团队……

中小型研发团队很多，而社区在中小型研发团队架构实践方面的探讨却很少。中小型研发团队特别是 50 至 200 人的研发团队，在早期的业务探索阶段，更多关注业务逻辑，快速迭代以验证商业模式，很少去关注技术架构。

这时如果继续按照原有的架构及研发模式，会出现大量的问题，再也无法玩下去了。能不能有一套可直接落地、基于开源、成本低，可快速搭建的中间件及架构升级方案呢？

我是一个有十多年经验的 IT 老兵，曾主导了两家公司的技术架构升级改造，现抛砖引玉，与大家一起探讨这方面的问题。

在接下来的一段时间里，我会陆续推出此系列文章。

根据我们以往的经验，分享者主讲一个小时左右，业务研发就可以快速地进入项目实战。对于后面新加入的团队成员，也可通过 WIKI 自主快速学习。这是我们之前对自己的要求，尽量降低工具对人员的要求，简单实用、降低成本。

文章中部分 Demo 采用 C# 语言, 但到了框架或架构层面，与语言本身没有太多直接的关系。如 RabbitMQ、Job、Redis 和集中式日志，它们服务端的部署是一样的，只是客户端语言版本稍有不同。

所有 Demo 都可直接运行，服务地址及管理后台也可直接访问。因为部署在公有云，牵涉到成本费用的问题，我计划持续到明年 3 月底。

这些小小的基础工作，希望能够帮到中小型研发团队，解决大家项目中遇到的实际问题。愿与你一起成长，你的分享和点赞是我此次付出的动力，谢谢！

整个系列文章分为三个部分，包括 框架篇、架构篇 和 公共应用篇。

  • 框架篇 即中间件或工具的使用，如缓存、消息队列、集中式日志、度量、微服务框架等，工欲善其事，必先利其器。

  • 架构篇 主要是设计思想的提升，有企业总体架构、单个项目架构设计、统一应用分层等。

  • 公共应用篇 是业务与技术的结合，有单点登录和企业支付网关。

以下是篇章的具体介绍：

框架篇——工欲善其事，必先利其器

如果说运维是地基，那么框架就是承重墙。农村建住房是一块砖一块砖地往上垒，而城市建大 House 则是先打地基，再建承重墙，最后才是垒砖，所以中间件的搭建和引进是建设高可用、高性能、易扩展可伸缩的大中型系统的前提。

框架篇中的每篇主要由四部分组成：它是什么、工作原理、使用场景 和 可直接调试的 Demo。其中 Demo 及中间件历经两家公司四年时间的考验，涉及几百个应用，100 多个库 1 万多张表，日订单从几万张到十几万，年 GMV 从几十亿到几百亿。

所有中间件及工具都是基于开源，早期我们也有部分自主研发如集中式日志和度量框架。后期在第二家公司时为了快速地搭建，降低成本，易于维护和扩展，全部改为开源。这样不仅利于个人的学习成长、知识重用和职业生涯，也利于团队的组建和人才的引进。

 集中式缓存 Redis

缓存是计算机的难题之一，分布式缓存亦是如此。Redis 看起来非常简单，但它影响着系统的效率、性能、数据一致性。

用好它不容易，涉及到的问题包括：缓存时长（复杂多维度的计算）、缓存失效处理（主动更新）、缓存键（Hash 和方便人工干预）、缓存内容及数据结构的选择、缓存雪崩的处理、缓存穿透的处理等。

Redis 除了缓存的功能，还有其它功能如 Lua 计算能力、Limit 与 Session 时间窗口、分布式锁等。

 消息队列 RabbitMQ

消息队列好比葛洲坝，有大量数据的堆积能力，然后再可靠地进行异步输出。它是 EDA 事件驱动架构的核心，也是 CQRS 同步数据的关键。为什么选择 RabbitMQ 而没有选择 Kafka，因为业务系统有对消息的高可靠性要求，以及对复杂功能如消息确认 Ack 的要求。

 集中式日志ELK

日志主要分为系统日志和应用日志两类。试想一下，你该如何在一个具有几百台服务器的集群中定位到问题？如何追踪每天产生的几 G 甚至几 T 的数据？集中式日志就是此类问题的解决方案。

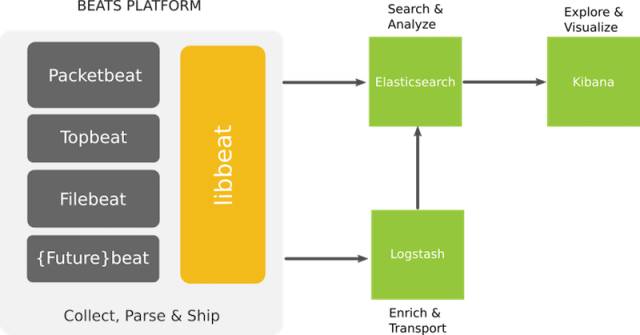

早期我们使用自主研发的 Log4Net+MongoDB 来收集和检索日志信息，但随着数据量的增加，查询速度却变得越来越慢。后期改为开源的 ELK，虽然易用性有所下降，但它支持海量数据以及与编程语言无关的特征。下面是 ELK 的架构图。

 任务调度 Job

任务调度 Job 如同数据库作业或 Windows 计划任务，是分布式系统中异步和批处理的关键。我们的 Job 分为 WinJob 和 HttpJob：WinJob 是操作系统级别的定时任务，使用开源的框架 Quartz.NET 实现；而 HttpJob 则是自主研发实现，采用 URL 方式可定时调用微服务。

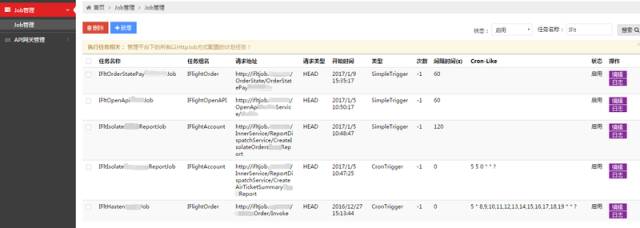

HttpJob 借助集群巧妙地解决了 WinJob 的单点和发布问题，并集中管理所有的调度规则，调度规则有简单规则和 Cron 表达式。HttpJob 它简单易用，但间隔时间不能低于 1 分钟，毕竟通过 URL 方式来调度并不高效。下图是 HttpJob 的管理后台。

 应用监控 Metrics

“没有度量就没有提升”，度量是改进优化的基础，是做好一个系统的前置条件。Zabbix 一般用于系统级别的监控，Metrics 则用于业务应用级别的监控。

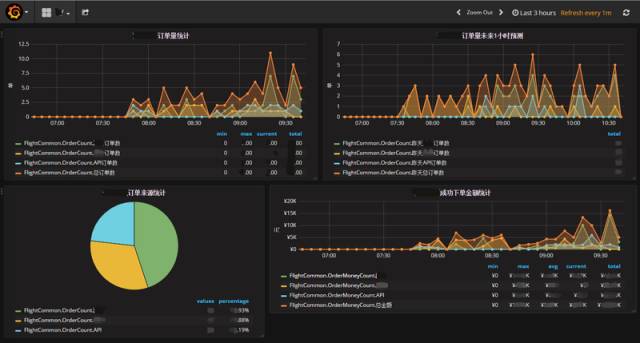

业务应用是个黑盒子，通过数据埋点来收集应用的实时状态，然后展示在大屏或看板上。它是报警系统和数字化管理的基础，还可以结合集中式日志来快速定位和查找问题。我们的业务监控系统使用 Metrics.NET+InfluxDB+Grafana。

 微服务框架 MSA

微服务是细粒度业务行为的重用，需要与业务能力及业务阶段相匹配。微服务框架是实现微服务及分布式架构的关键组件，我们的微服务框架是基于开源 ServiceStack 来实现。

它简单易用、性能好，文档自动生成、方便调试测试，调试工具 Swagger UI、自动化接口测试工具 SoapUI。微服务的接口开放采用我们自主研发的微服务网关，通过治理后台简单的配置即可。网关以 NIO、IOCP 的方式实现高并发，主要功能有鉴权、超时、限流、熔断、监控等，下图是 Swagger UI 调试工具。

 搜索利器 Solr

分库分表后的关联查询，大段文本的模糊查询，这些要如何实现呢？显然传统的数据库没有很好的解决办法，这时可以借助专业的检索工具。

全文检索工具 Solr 不仅简单易用性能好，而且支持海量数据高并发，只需实现系统两边数据的准实时或定时同步即可。下图是 Solr 的工作原理。

 更多工具

  • 分布式协调器 ZooKeeper

    ZK 工作原理、配置中心、Master 选举、Demo，一篇足以。

  • ORM 框架

    Dapper.NET 语法简单、运行速度快，与数据库无关，SQL 自主编写可控，是一款适合于互联网系统的数据库访问工具。

  • 对象映射工具 EmitMapper 和 AutoMapper

    EmitMapper 性能较高，AutoMapper 易用性较好。

  • IoC 框架

    控制反转 IoC 轻量级框架 Autofac。

  • DLL 包管理

    公司内部 DLL 包管理工具 NuGet，可解决 DLL 集中存储、更新、引用、依赖问题。

  • 发布工具 Jenkins

    一键编译、发布、自动化测试、一键回滚，高效便捷故障低。

架构篇——思想提升

会使用以上框架并不一定能成为优秀的架构师，但一位优秀架构师一定会使用框架。架构师除了会使用工具外，还需要设计思想的提升和性能调优技能。

此篇以真实项目为背景，思想方法追求简单有效，主要内容包括 企业总体架构、单个项目架构设计、统一应用分层、调试工具 WinDbg。

 企业总体架构

当我们有了几百个上千个应用后，不仅仅需要单个项目的架构设计，还需要企业总体架构做顶层思考和指导。大公司与小商贩的商业思维是一样的，但大公司比较难看到商业全貌和本质。而小公司又缺乏客户流量和中间件的应用场景，中型公司则兼而有之，所以企业总体架构也相对好落地。

企业总体架构需要在 技术、业务、管理 之间游刃有余地切换，它包括业务架构、应用架构、数据架构和技术架构。附档是一份脱敏感信息后的真实案例，有参考 TOGAF 标准。但内容以解决公司系统的架构问题为导向、以时间为主线，包括企业商务模型、架构现状、架构规划和架构实施。

 单个项目架构设计

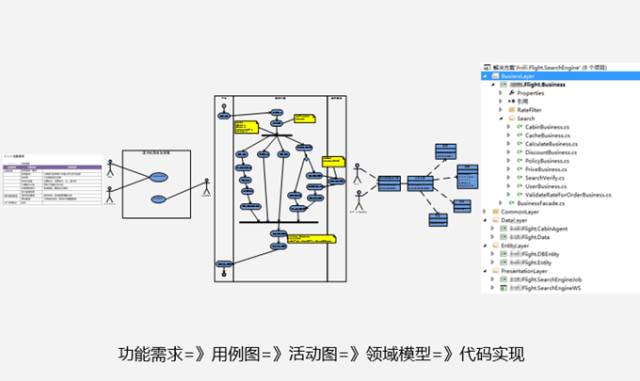

单个项目的架构设计如同施工图纸，能直接指导工程代码的实施。上一环是功能需求，下一环是代码实施，这是架构设计的价值所在。从功能需求到用例，到用例活动图，到领域图、架构分层，到核心代码，它们之间环环相扣。

做不好领域图可能源自没有做好用例活动图，因为用例活动图是领域图的上一环。关注职责、边界、应用关系、存储、部署是架构设计的核心，下图是具体案例参考。

 统一应用分层

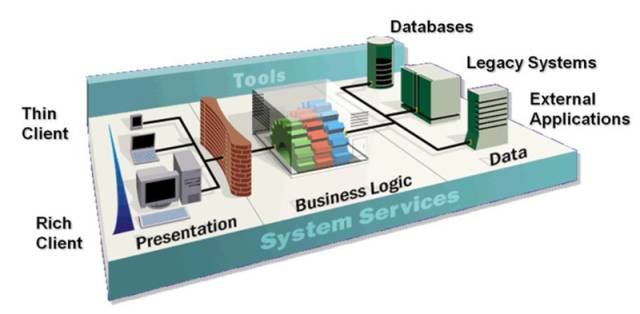

给应用分层这件事情很简单，但是让一家公司的几百个应用采用统一的分层结构，这可不是件简单的事情。它要做到可大可小、简单易用、支持多种场景，我们使用 IPO 方式：I 表示 Input、O 表示 Output、P 表示 Process，一进一出一处理。应用系统的本质就是机器，是处理设备，也是一进一出一处理，IPO 方式相对于 DDD 而言更为简单实用。

 调试工具 WinDbg

生产环境偶尔会出现一些异常问题，而 WinDbg 或 GDB 就是解决此类问题的利器。调试工具 WinDbg 如同医生的听诊器，是系统生病时做问题诊断的逆向分析工具，Dump 文件类似于飞机的黑匣子，记录着生产环境程序运行的状态。

主要介绍调试工具 WinDbg 和抓包工具 ProcDump 的使用，并分享一个真实的案例。N 年前不知谁写的代码，导致每一两个月偶尔出现 CPU 飙高的现象。

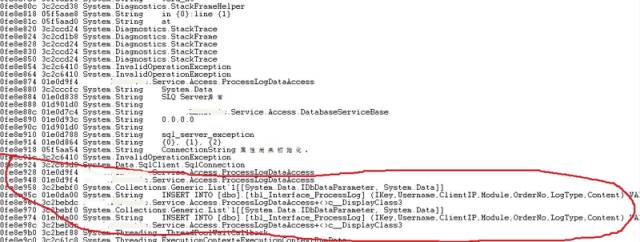

我们先使用 ProcDump 在生产环境中抓取异常进程的 Dump 文件，然后在不了解代码的情况下通过 WinDbg 命令进行分析，最终定位到有问题的那行代码。

公共应用篇

先工具再框架，然后架构设计，最后深入公共应用。公共应用因为与业务系统结合紧密，但又具有一定的独立性，所以一般自主开发，不使用开源也不方便开源。公共应用主要包括单点登录、企业支付网关、CTI 通讯网关（短信邮件微信），此次分享单点登录和企业支付网关。

 单点登录

应用拆分后总要合在一起，拆分是应用实施层面的拆分，合成是用户层面的合成，而合成必须解决认证和导航问题。单点登录 SSO 即只需要登录一次，便可到处访问，它是建立在用户系统、权限系统、认证系统和企业门户的基础上。我们的凭证数据 Token 使用 JWT 标准，以解决不同语言、不同客户端、跨 WebAPI 的安全问题。

 企业支付网关

企业支付网关集中和封装了公司的各大支付，例如支付宝、财付通、微信、预付款等。它统一了业务系统调用各支付接口的方式，简化了业务系统与支付系统的交互。

它将各种支付接口统一为支付、代扣、分润、退款、退分润、补差、转账、冻结、解冻、预付款等，调用时只需选择支付类型即可。企业支付网关将各大支付系统进行集中的设计、研发、部署、监控、维护，提供统一的加解密、序列化、日志记录，安全隔离。

本系列文章涉及内容清单如下（并不按这顺序发布），其中有感兴趣的，欢迎关注：

  • 开篇

  • 缓存 Redis

  • 消息队列 RabbitMQ

  • 集中式日志 ELK

  • 任务调度 Job

  • 应用监控 Metrics

  • 微服务框架 MSA

  • 搜索利器 Solr

  • 分布式协调器 ZooKeeper

  • 小工具：Dapper.NET/EmitMapper/AutoMapper/Autofac/NuGet

  • 发布工具 Jenkins

  • 总体架构设计

  • 单个项目架构设计

  • 统一应用分层

  • 调试工具 WinDbg

  • 单点登录

  • 企业支付网关

  • 结篇

  •
