cisco packet 实验（一）

目录

  01. 开篇：组建小型局域网
  02. 交换机的基本配置和管理
  03. 交换机的Telnet远程登陆配置
  04. 交换机的端口聚合配置
  05. 交换机划分Vlan配置
  06. 三层交换机实现VLAN间路由

01. 开篇：组建小型局域网

实验任务

        1、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；

        2、分别设置pc机的ip地址；

        3、验证pc机间可以互通。

实验设备

Switch_2960 1台；PC 2台；直连线

实验设备配置

PC0

        IP：                192.168.1.2

        Submask：     255.255.255.0

        Gateway：     192.168.1.1

PC1

        IP：                192.168.1.3

        Submask：     255.255.255.0

        Gateway：     192.168.1.1

实验验证过程

打开【PC中 >> Desktop >> Commond prompt】

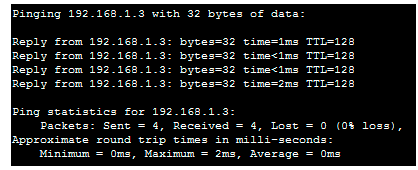

pc0上  ping 192.168.1.3(PC1)的ip地址

在 PC1上ping 192.168.1.2（PC0）的ip地址

分别在PC0和PC1上ping网关地址192.168.1.1

02. 交换机的基本配置和管理

技术原理

交换机的管理方式基本分为两种：带内管理和带外管理。

通过交换机的Console端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。交换机的命令行操作模式主要包括：

用户模式                （EXEC模式) Switch>
特权模式                     Switch#
全局配置模式              Switch(config)
端口模式                 Switch(config-if)#

交换机常用的配置命令行

模式切换指令

enable   进入特权模式（一般简写为en）

config t    进入全局配置模式

interface fa 0/1    进入交换机某个端口视图模式

exit    返回到上级模式

end    从全局以下模式返回到特权模式



快捷指令

帮助信息(如? 、co?、copy?)

命令简写(如 en 的完整命令为 enable)

命令自动补全(Tab)

快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)



reload   重启(在特权模式下)


hostname    X修改交换机名称(在全局配置模式下)



端口配置指令

speed,duplex    配置交换机端口参数

show version    查看交换机版本信息

show running-config   查看当前生效的配置信息

show startup-config    查看保存在NVRAM中的启动配置信息

show interface   查看端口信息

show mac-address-table    查看交换机的MAC地址



选择某个端口Switch(config)# interface  type mod/port

 (type：端口类型，通常有ethernet、Fastethernet、Gigabitethernet；

 mod：端口所在的模块；

 port：在该模块中的编号；）:Switch(config)# interface fa 0/1;

 选择多个端口Switch(config)#interface  type mod/startport-endport

如：Switch(config)# interface interface fa 0/1-5  //选择端口 fa 0/1 ~ fa 0/5



 Switch(config-if)#speed [10/100/auto]    设置端口通信速度

 Switch(config-if)#duplex [half/full/auto]    设置端口单双工模式



若交换机设置为auto以外的具体速度，此时应注意保证通信双方也要有相同的设置值。


注意事项：在配置交换机时，要注意交换机端口的单双工模式的匹配，如果链路一端设置的是全双工，另一端是自动协商，则会造成响应差和高出错率，丢包现象会很严重。
通常两端设置为相同的模式。



密码设置指令

设置进入特权模式的密码

 Switch(config)# enable password ******



通过console端口连接设备及Telnet远程登录时所需的密码；

  Switch(config)# line console 0   表示配置控制台线路，0是控制台的线路编号。

  Switch(config-line)# login  用于打开登录认证功能。

  Switch(config-line)# password 5ijsj   设置进入控制台访问的密码



实验设备

        Switch_2960 1台；PC 1台；配置线；直通线

实验配置设备

PC console端口【PC >> Desktop >>Terminal】

修改交换机名、端口

Switch>enable    //进入特权模式
Switch#conf  t   //进入配置模式
Switch(config)#hostname  S2960    //修改交换机名
S2960(config)#interface fa 0/1    //选择端口
S2960(config-if)#speed 100       //修改端口配置
S2960(config-if)#duplex full
S2960(config-if)#exit
同时将PC的网卡改成全双工模式，100M速率，否则链路不通

查看交换机各项配置参数

Switch#show version
Switch#show run
Switch#show interface
Switch#show mac-address-table
Switch#config t

 修改交换机特权

Switch(config)#enable  password cisco  //激活特权模式密码为cisco
Switch(config)#no enable password      //取消特权模式密码

修改交换机连接和telnet密码

Switch(config)#line console 0        //选择控制台线路
Switch(config-line)#password cisco   //激活该控制台线路密码为cisco
Switch(config-line)#login          //打开登录认证功能
Switch(config-line)#no password    //取消密码

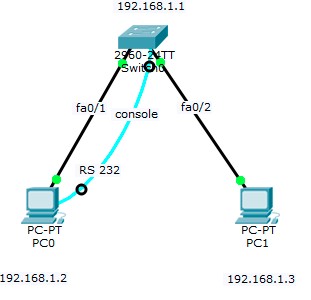

03. 交换机的Telnet远程登陆配置

技术原理

1、配置交换机的管理IP地址（计算机的IP地址与交换机管理IP地址在同一个网段）：

2、在2层交换机中，IP地址仅用于远程登录管理交换机，对于交换机的运行不是必需，但是若没有配置管理IP地址，则交换机只能采用控制端口console进行本地配置和管理。

3、默认情况下，交换机的所有端口均属于VLAN1，VLAN1是交换机自动创建和管理的。每个VLAN只有一个活动的管理地址，因此对2层交换机设置管理地址之前，首先应选择VLAN1接口，然后再利用IP address配置命令设置管理IP地址。

实验步骤

1、新建Packet Tracer拓扑图

2、配置交换机管理ip地址

Switch(config)# int vlan 1
Switch(config-if)# ip address **IP** **submask***

3、配置用户登录密码

Switch(config)# enable password ******* //设置进入特权模式的密码
Switch(config)# line vty 0 4        //
Switch(config-line)# password abc
Switch(config-line)# login

实验设备

Switch_2960 1台；PC 2台；直连线；配置线

实验设备配置

PC0设置

192.168.1.2

255.255.255.0

192.168.1.1

PC1设置

192.168.1.3

255.255.255.0

192.168.1.1

Swicth0设置(通过PC0的terminal设置 )

Switch>en         //进入特权模式
Switch#conf  t   //进入全局配置模式
Switch(config)#interface vlan 1     //创建并进入VLAN 1的接口视图(默认交换机的所有端口都在VLAN1中)
Switch(config-if)#ip address 192.168.1.1 255.255.255.0    //在VLAN 1 接口上配置交换机远程管理的IP地址
Switch(config-if)#no shutdown   //开启接口
Switch(config-if)#exit

Switch(config)#line vty 0 4         //进入远程登录用户管理视图，0-4个用户
Switch(config-line)#login           //打开登录认证功能
Switch(config-line)#password cisco  //配置远程登录的密码为5ijsj，密码明码显示
Switch(config-line)#privilege level 1  //配置远程登录用户的权限为最低权限1（最高权限3）
Switch(config-line)#end

Switch#show run   //显示当前交换机配置情况

实验验证

PC0 桌面选项卡中的CMD，命令提示符

ping 192.168.1.1   //成功以后，再做下一步
telnet 192.168.1.1
   输入password:cisco    //登录成功，进入用户模式
Switch>Enable//进入特权模式
Switch#

PC1 桌面选项卡中的CMD，命令提示符

ping 192.168.1.1   //成功以后，再做下一步
telnet 192.168.1.1
   输入password:cisco    //登录成功，进入用户模式
Switch>Enable//进入特权模式
Switch#

04. 交换机的端口聚合配置

技术原理

1）端口聚合（又称为链路聚合)，将交换机上的多个端口在物理上连接起来，在逻辑上捆绑在一起，形成一个拥有较大宽带的端口，可以实现负载分担，并提供冗余链路。

2）端口聚合使用的是EtherChannel特性，在交换机到交换机之间提供冗余的高速的连接方式。将两个设备之间多条FastEthernet或GigabitEthernet物理链路捆在一起组成一条设备间逻辑链路，从而增强带宽，提供冗余。

3）两台交换机到计算机的速率都是100M，SW1和SW2之间虽有两条100M的物理通道相连，可由于生成树的原因，只有100M可用，交换机之间的链路很容易形成瓶颈，使用端口聚合技术，把两个100M链路聚合成一个200M的逻辑链路，当一条链路出现故障，另一条链路会继续工作。

4）一台S2000系列以太网交换机只能有1个汇聚组，1个汇聚组最多可以有4个端口。组内的端口号必须连续，但对起始端口无特殊要求。

在一个端口汇聚组中，端口号最小的作为主端口，其他的作为成员端口。同一个汇聚组中成员端口的链路类型与主端口的链路类型保持一致，即如果主端口为Trunk端口，则成员端口也为Trunk端口；如主端口的链路类型改为Access端口，则成员端口的链路类型也变为Access端口。

5）所有参加聚合的端口都必须工作在全双工模式下，且工作速率相同才能进行聚合。并且聚合功能需要在链路两端同时配置方能生效。

6）端口聚合主要应用的场合：

交换机与交换机之间的连接：汇聚层交换机到核心层交换机或核心层交换机之间。

交换机与服务器之间的连接：集群服务器采用多网卡与交换机连接提供集中访问。

交换机与路由器之间的连接：交换机和路由器采用端口聚合解决广域网和局域网连接瓶颈。

服务器和路由器之间的连接：集群服务器采用多网卡与路由器连接提供集中访问

7）全局配置模式下的端口聚合配置命令：

interface range interface_name1 to interface_name2
Switchport mode trunk
channel-group 1 mode on 加入链路组1并开启
Switch#show etherchannel summary：显示相关汇聚端口组的信息；
参数：
    interface_name1：聚合起始端口;
    interface_name2：聚合结束端口;
    trunk:表示端口可以转发所有Vlan包，trunk mode 的接口可以同时传输多个VLAN信息的；
    trunk mode 常用在两个SWITCH　and ROUTER ，SWITCH and SWITCH 之间；
    channel-group: 将2个或多个物理端口组合在一起成为一条逻辑的链路 ，同时也形成了一个逻辑端口port-channel
    switchport mode access：直接接主机，所属VLAN中的接口，都是access

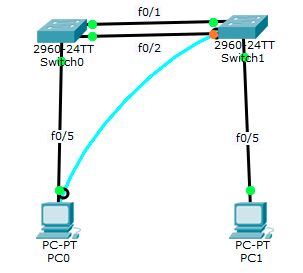

实验设备

Switch_2960 2台；PC 4台；直连线

实验设备配置

PC0设置

192.168.1.2

255.255.255.0

PC1设置

192.168.1.3

255.255.255.0



Switch0

Switch>enable
Switch#config  t
Switch(config)#interface range fa 0/1-2         //同时选择端口fa0/1 fa0/2
Switch(config-if-range)#Switchport mode trunk   //设置端口模式为trunk
Switch(config-if-range)#channel-group 1 mode on   //加入链路组1并开启
Switch(config-if-range)#exit
Switch(config)#port-channel load-balance dst-ip  //按照目标主机IP地址数据分发来实现负载平衡
Switch(config)#exit

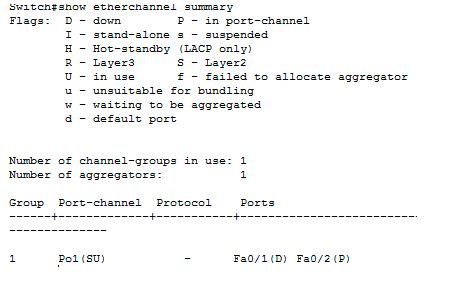

Switch#show etherchannel summary    //显示以太信道概况

Switch1

Switch>en
Switch#config  t
Switch(config)#interface range f0/1-2
Switch(config-if-range)#Switchport mode trunk   //设置端口模式为trunk
Switch(config-if-range)#channel-group 1 mode on   //加入链路组1并开启
Switch(config-if-range)#exit
Switch(config)#port-channel load-balance dst-ip  //按照目标主机IP地址数据分发来实现以太网通道组负载平衡
Switch(config)#exit

Switch#show etherchannel summary  //显示以太网通道组的情况

实验验证

PC0 ping PC1        Reply
PC1 ping PC0        Reply

05. 交换机划分Vlan配置

技术原理

 1） VLAN是指在一个物理网段内。进行逻辑的划分，划分成若干个虚拟局域网，VLAN做大的特性是不受物理位置的限制，可以进行灵活的划分。VLAN具备了一个物理网段所具备的特性。相同VLAN内的主机可以相互直接通信，不同VLAN间的主机之间互相访问必须经路由设备进行转发，广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中。

  2）Port VLAN是实现VLAN的方式之一，它利用交换机的端口进行VALN的划分，一个端口只能属于一个VLAN。

  3）Tag VLAN是基于交换机端口的另一种类型，主要用于是交换机的相同Vlan内的主机之间可以直接访问，同时对不同Vlan的主机进行隔离。Tag VLAN遵循IEEE802.1Q协议的标准，在使用配置了Tag VLAN的端口进行数据传输时，需要在数据帧内添加4个字节的8021.Q标签信息，用于标示该数据帧属于哪个VLAN,便于对端交换机接收到数据帧后进行准确的过滤。

实验说明

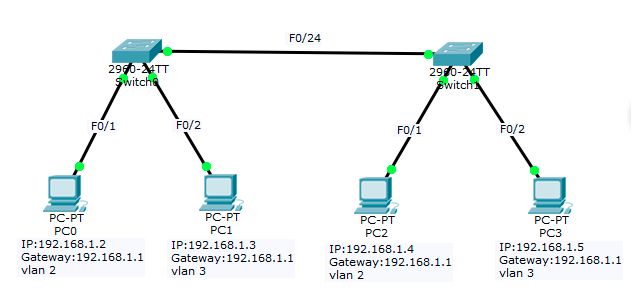

在同一个局域网中，要实现PC0、PC2为同一个分组，PC1、PC3属于同一个分组，PC0、PC1，PC2、PC3使用分别使用同一个交换机；

在4个PC使用同一个网关的情况下，将4个PC进行Vlan分组划分，实现两个分组之间的相互隔离；

实验步骤

1.  新建Packet Tracer拓扑图；

2.  划分VLAN；

3.  将端口划分到相应VLAN中；

4. 设置Tag VLAN Trunk属性；

5.  测试

实验设备

 Switch_2960 2台；PC 4台；直连线



　

实验设备配置

PC0

        IP:            192.168.1.2

        Submark: 255.255.255.0

        Gateway: 192.168.1.1

PC1

        IP:            192.168.1.3

        Submark: 255.255.255.0

        Gateway: 192.168.1.1

PC2

        IP:            192.168.1.4

        Submark: 255.255.255.0

        Gateway: 192.168.1.1

PC3

        IP:            192.168.1.5

        Submark: 255.255.255.0

        Gateway: 192.168.1.1

 Switch0

Switch>en
Switch#conf t
Switch(config)#vlan 2    //向交换机添加新的虚拟端口 vlan 2
Switch(config-vlan)#exit
Switch(config)#vlan 3    //添加新的vlan 3
Switch(config-vlan)#exit

Switch(config)#interface fa 0/1   //切换到fa 0/1端口，并将该端口绑定到vlan2
Switch(config-if)#switch access vlan 2
Switch(config-if)#exit

Switch(config)#interface fa 0/2      //切换到fa 0/2端口，并将该端口绑定到vlan3
Switch(config-if)#switch access vlan 3
Switch(config-if)#exit

Switch(config)#inter fa 0/24      //切换到fa 0/24(示例中为交换机连接端口)，
Switch(config-if)#switchport mode trunk  //并将更改其连接模式为trunk
Switch(config-if)#end

Switch#show vlan      //显示交换机的 vlan 配置情况

Switch1

Switch>en
Switch#conf t
Switch(config)#vlan 2
Switch(config-vlan)#exit
Switch(config)#vlan 3
Switch(config-vlan)#exit

Switch(config)#interface fa 0/1
Switch(config-if)#switchport access vlan 2
Switch(config-if)#exit
Switch(config)#inter fa 0/2
Switch(config-if)#switchport access vlan 3
Switch(config-if)#exit

Switch(config)#inter fa 0/24
Switch(config-if)#switch mode trunk
Switch(config-if)#end

Switch#show vlan

实验验证

PC1 ping PC2 timeout
PC1 ping PC3 Reply





06. 三层交换机实现VLAN间路由

技术原理

1）三层交换机是带有三层路由功能的交换机，也就是这台交换机的端口既有三层路由功能，也具有二层交换功能。三层交换机端口默认为二层口，如果需要启用三层功能就需要在此端口输入no switchport命令。

 2）三层交换机具备网络层的功能，实现VLAN相互访问的原理：

利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发，三层交换机利用直连路由可以实现不同VLAN之间的相互访问；

三层交换机给接口配置IP地址，采用SVI（交换虚拟接口）的方式实现VLAN间互连，SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。

实验说明

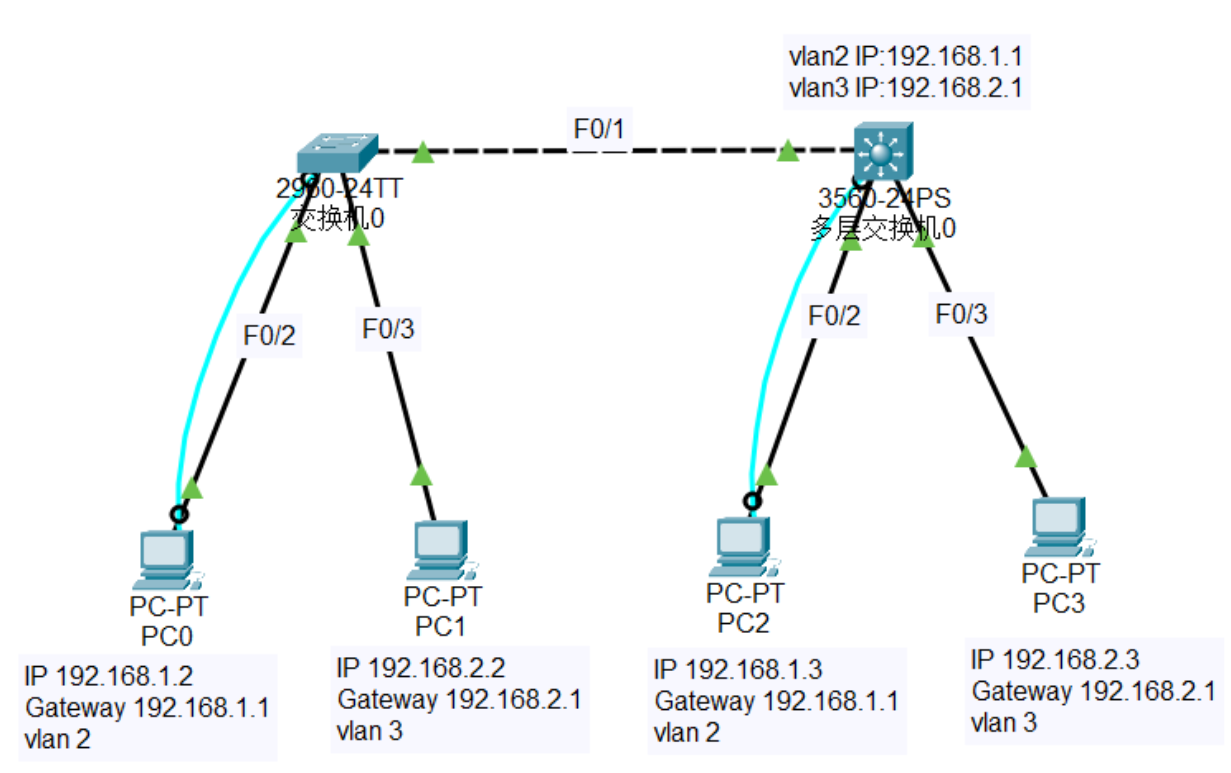

在同一个局域网中，在 05.交换机划分Vlan的基础上，PC0、PC2 和 PC1、PC3分别属于同一个Vlan分组（PC0、PC1和PC2、PC3分别归属同一个交换机），但同时还要实现两个分组之间可以相互访问；



使用三层交换机代替原来的一个交换机，在三层交换机上分别设置各VLAN的接口IP地址。三层交换机将vlan做为一种接口对待，就象路由器上的一样，再在各接入VLAN的计算机上设置与所属VLAN的网络地址一致的IP地址，并且把默认网关设置为该VLAN的接口地址。这样，所有的VLAN也可以互访了。



实验步骤

1）在二层交换机上配置VLAN2、VLAN3，分别将端口2、端口3划分给VLAN2、VLAN3。

2）将二层交换机与三层交换机相连的端口fa 0/1都定义为tag Vlan模式。

3）在三层交换机上配置VLAN2、VLAN3，此时验证二层交换机VLAN2、VLAN3下的主机之间不能相互通信。

4）设置三层交换机VLAN间的通信，创建VLAN2,VLAN3的虚接口，并配置虚接口VLAN2、VLAN3的IP地址。

5）查看三层交换机路由表。

6）将二层交换机VLAN2、VLAN3下的主机默认网关分别设置为相应虚拟接口的IP地址。

7）验证二层交换机VLAN2,VALN3下的主机之间可以相互通信。

实验设备

Switch_2960 1台；Swithc_3560 1台；PC 4台；直连线





PC0

        IP:                    192.168.1.2

        Submark:         255.255.255.0

        Gateway:         192.168.1.1

PC1

        IP:                    192.168.2.2

        Submark:         255.255.255.0

        Gateway:         192.168.2.1

PC2

        IP:                    192.168.1.3

        Submark:         255.255.255.0

        Gateway:         192.168.1.1

PC3

        IP:                    192.168.2.3

        Submark:         255.255.255.0

        Gateway:         192.168.2.1

将PC0、PC2 和 PC1、PC3 划分到不同网关，此时两个网关分组无法相互连通



PC1 Ping PC3 reply
PC1 Ping PC2 timeout



S2960交换机配置

Switch>en
Switch#conf t
//创建2个新vlan分组,并将相应的端口绑定到vlan分组
Switch(config )#vlan 2
Switch(config-vlan)#exit
Switch(config )#vlan 3
Switch(config-vlan)#exit
Switch(config )#interface fa 0/2
Switch(config-if)#switchport access vlan 2
Switch(config-if)#exit
Switch(config )#inter fa 0/3
Switch(config-if)#switchport access vlan 3
Switch(config-if)#exit
//修改交换机连接端口模式为 trunk
Switch(config )#inter fa 0/1
Switch(config-if)#switchport  mode  trunk
Switch(config-if)#end
Switch#show vlan     //查看vlan端口情况

S3560

Switch>en
Switch#conf t
//新建vlan2 vlan3
Switch(config )#vlan 2
Switch(config-vlan)#exit
Switch(config )#vlan 3
Switch(config-vlan)#exit

//对各个端口进行配置
//（1）配置交换机和三层交换机的连接端口
Switch(config )#inter fa 0/1
Switch(config-if)#switchport trunk encapsulation dot1q //给该接口的trunk封装为802.1Q的帧格式
Switch(config-if)#switchport mode trunk  //定义该接口的工作模式为trunk
Switch(config-if)#exit
//(2)配置终端连接端口
  //将终端端口绑定到vlan指定分组
Switch(config )#inter fa 0/2
Switch(config-if)#switchport access vlan 2
Switch(config-if)#exit
Switch(config )#inter fa 0/3
Switch(config-if)#switchport access vlan 3
Switch(config-if)#exit
 //开启路由Switch(config)#no ip domain-lookup
Switch(config)#ip routing
//对2个vlan虚拟接口进行路由转发配置
Switch(config )#inter vlan 2      //进入vlan2 虚拟接口
Switch(config-if)#ip address 192.168.1.1 255.255.255.0  //配置IP地址
Switch(config-if)#no shutdown        //开启该三层端口（路由功能）
Switch(config-if)#exit
Switch(config )#inter vlan 3
Switch(config-if)#ip address 192.168.2.1 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#end
Switch#show ip route  //显示路由表
Switch#show vlan     //显示vlan信息

实验验证

PC1 Ping PC3    reply
PC1 Ping PC2    reply



零星的变得优秀，也能拼凑出星河。
欢迎任何形式的转载，但请务必注明出处。
限于本人水平，如果文章和代码有表述不当之处，还请不吝赐教。
