MSTP实验（华为设备ENSP为例）

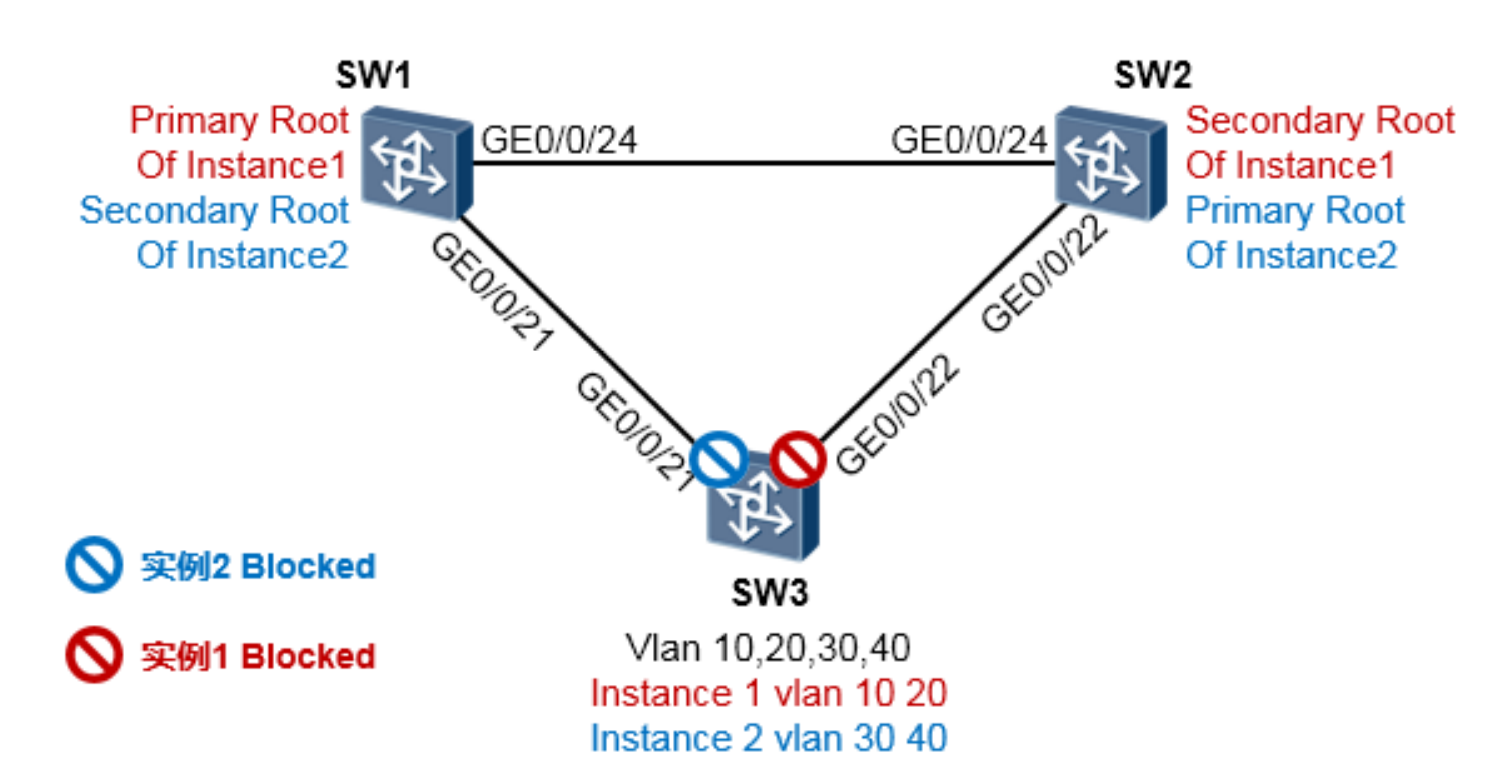

拓扑及描述

  1. SW1、SW2、SW3如图所属两两相连，构成一个三角形的网络拓扑；
  2. SW3模拟接入层交换机，SW1及SW2模拟汇聚层的交换机。在SW3上可能连接着多个业务VLAN的终端。假设此处存在四个VLAN，分别是10、20、30和40。

实验需求

  1. 在各交换机上创建VLAN10、20、30、40；将交换机互联接口全部配置为Trunk模式并放行所有VLAN；
  2. 三台交换机均部署MSTP，处于同一个MSTP域，域名为xiaojuwa；
  3. 将VLAN10及20映射到MSTP实例1；VLAN30及40映射到MSTP实例2；
  4. 分别针对实例1及实例2进行优先级的配置，使得最终两棵CIST阻塞的端口如图所示，从而实现内网VLAN流量的负载分担。换句话说就是VLAN10及20的上行流量从SW3的GE0/0/21口送出，而VLAN30及40的上行流量走GE0/0/22接口。

实验步骤：

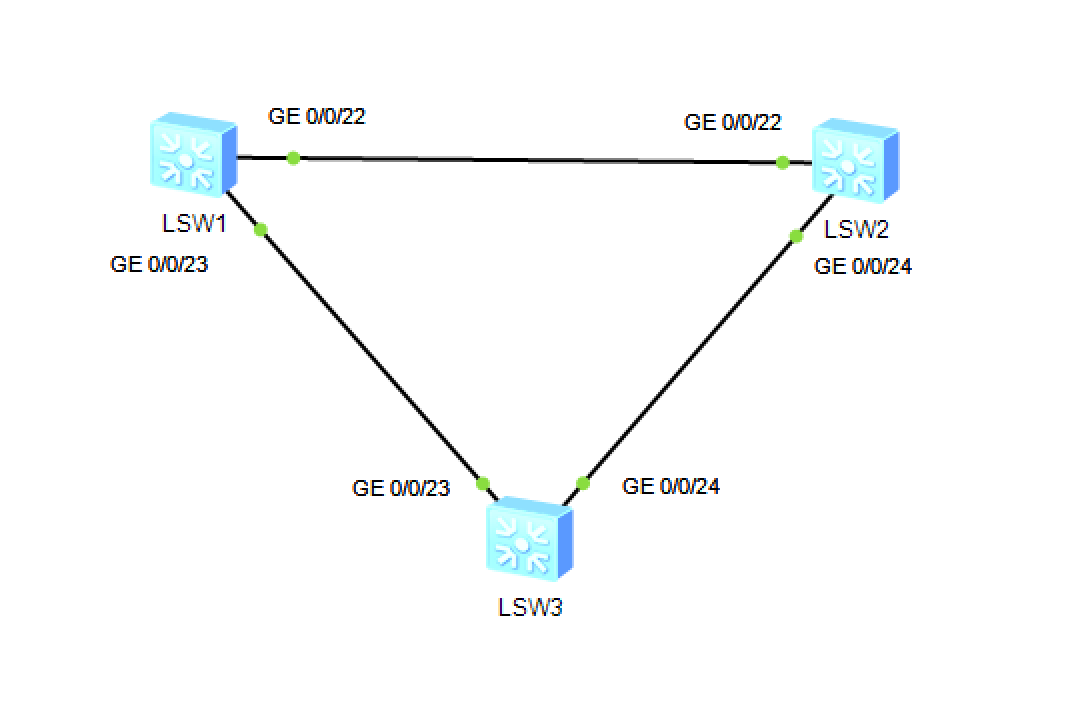

ensp拓扑绘制

SW1的配置

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]dis cu
#
sysname Huawei
#
vlan batch 10 20 30 40
#
stp instance 0 priority 0
stp instance 1 priority 0
stp instance 2 priority 4096
#
cluster enable
ntdp enable
ndp enable
#
drop illegal-mac alarm
#
diffserv domain default
#
stp region-configuration
 region-name xiaojuwa
 instance 1 vlan 10 20
 instance 2 vlan 30 40
 active region-configuration
#
drop-profile default
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password simple admin
 local-user admin service-type http
#
interface Vlanif1
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
#
interface GigabitEthernet0/0/2
#
interface GigabitEthernet0/0/3
#
interface GigabitEthernet0/0/4
#
interface GigabitEthernet0/0/5
#
interface GigabitEthernet0/0/6
#
interface GigabitEthernet0/0/7
#
interface GigabitEthernet0/0/8
#
interface GigabitEthernet0/0/9
#
interface GigabitEthernet0/0/10
#
interface GigabitEthernet0/0/11
#
interface GigabitEthernet0/0/12
#
interface GigabitEthernet0/0/13
#
interface GigabitEthernet0/0/14
#
interface GigabitEthernet0/0/15
#
interface GigabitEthernet0/0/16
#
interface GigabitEthernet0/0/17
#
interface GigabitEthernet0/0/18
#
interface GigabitEthernet0/0/19
#
interface GigabitEthernet0/0/20
#
interface GigabitEthernet0/0/21
#
interface GigabitEthernet0/0/22
 port link-type trunk
 port trunk allow-pass vlan 10 20 30 40
#
interface GigabitEthernet0/0/23
 port link-type trunk
 port trunk allow-pass vlan 10 20 30 40
#
interface GigabitEthernet0/0/24
 port link-type trunk
 port trunk allow-pass vlan 10 20 30 40
#
interface NULL0
#
user-interface con 0
user-interface vty 0 4
#
return
[Huawei]

SW2的配置

[Huawei]dis cu
#
sysname Huawei
#
vlan batch 10 20 30 40
#
stp instance 0 priority 4096
stp instance 1 priority 4096
stp instance 2 priority 0
#
cluster enable
ntdp enable
ndp enable
#
drop illegal-mac alarm
#
diffserv domain default
#
stp region-configuration
 region-name xiaojuwa
 instance 1 vlan 10 20
 instance 2 vlan 30 40
 active region-configuration
#
drop-profile default
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password simple admin
 local-user admin service-type http
#
interface Vlanif1
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
#
interface GigabitEthernet0/0/2
#
interface GigabitEthernet0/0/3
#
interface GigabitEthernet0/0/4
#
interface GigabitEthernet0/0/5
#
interface GigabitEthernet0/0/6
#
interface GigabitEthernet0/0/7
#
interface GigabitEthernet0/0/8
#
interface GigabitEthernet0/0/9
#
interface GigabitEthernet0/0/10
#
interface GigabitEthernet0/0/11
#
interface GigabitEthernet0/0/12
#
interface GigabitEthernet0/0/13
#
interface GigabitEthernet0/0/14
#
interface GigabitEthernet0/0/15
#
interface GigabitEthernet0/0/16
#
interface GigabitEthernet0/0/17
#
interface GigabitEthernet0/0/18
#
interface GigabitEthernet0/0/19
#
interface GigabitEthernet0/0/20
#
interface GigabitEthernet0/0/21
#
interface GigabitEthernet0/0/22
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/23
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/24
#
interface NULL0
#
user-interface con 0
user-interface vty 0 4
#
return

SW3的配置

<Huawei>dis cu
#
sysname Huawei
#
vlan batch 10 20 30 40
#
cluster enable
ntdp enable
ndp enable
#
drop illegal-mac alarm
#
diffserv domain default
#
stp region-configuration
 region-name xiaojuwa
 instance 1 vlan 10 20
 instance 2 vlan 30 40
 active region-configuration
#
drop-profile default
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password simple admin
 local-user admin service-type http
#
interface Vlanif1
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
#
interface GigabitEthernet0/0/2
#
interface GigabitEthernet0/0/3
#
interface GigabitEthernet0/0/4
#
interface GigabitEthernet0/0/5
#
interface GigabitEthernet0/0/6
#
interface GigabitEthernet0/0/7
#
interface GigabitEthernet0/0/8
#
interface GigabitEthernet0/0/9
#
interface GigabitEthernet0/0/10
#
interface GigabitEthernet0/0/11
#
interface GigabitEthernet0/0/12
#
interface GigabitEthernet0/0/13
#
interface GigabitEthernet0/0/14
#
interface GigabitEthernet0/0/15
#
interface GigabitEthernet0/0/16
#
interface GigabitEthernet0/0/17
#
interface GigabitEthernet0/0/18
#
interface GigabitEthernet0/0/19
#
interface GigabitEthernet0/0/20
#
interface GigabitEthernet0/0/21
#
interface GigabitEthernet0/0/22
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/23
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/24
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface NULL0
#
user-interface con 0
user-interface vty 0 4
#
port-group link-type
#
return

查看验证

<Huawei>dis stp brief
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/23       ROOT  FORWARDING      NONE
   0    GigabitEthernet0/0/24       ALTE  DISCARDING      NONE
   1    GigabitEthernet0/0/23       ROOT  FORWARDING      NONE
   1    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
   2    GigabitEthernet0/0/23       ROOT  FORWARDING      NONE
   2    GigabitEthernet0/0/24       DESI  FORWARDING      NONE
<Huawei>

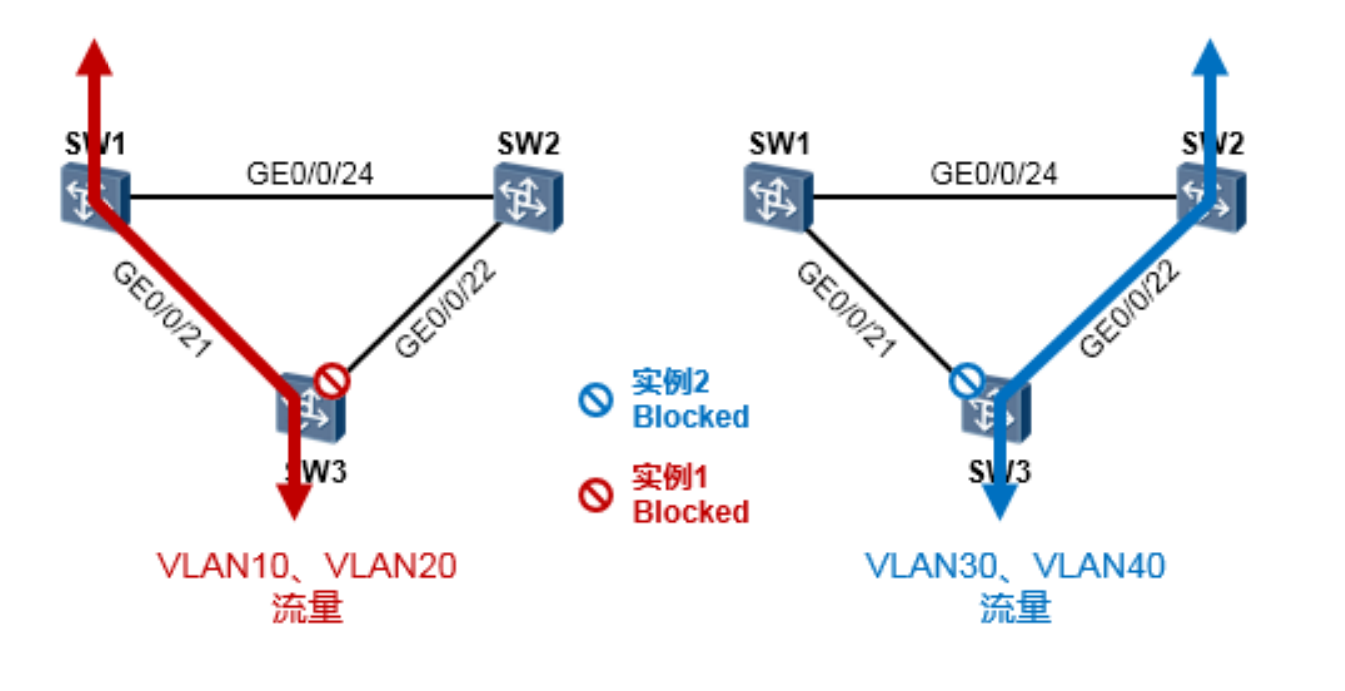

流量走向





实验总结

通过此次实验，我们成功实现了基于MSTP的多实例生成树负载分担，确保了不同VLAN流量通过不同路径进行上行，达到了预期的内网流量负载均衡效果。

实验关键点：

  1. MSTP区域配置：

    • 所有交换机都加入了同一个MSTP区域，区域名为 xiaojuwa，并且将VLAN 10和20映射到实例1，VLAN 30和40映射到实例2。

  2. 优先级的配置：

    • 通过设置 SW1 为MST Instance 1的根桥，确保VLAN 10和VLAN 20的流量从SW3的 GigabitEthernet0/0/21 端口上行。
    • 通过设置 SW2 为MST Instance 2的根桥，确保VLAN 30和VLAN 40的流量从SW3的 GigabitEthernet0/0/22 端口上行。
    • 默认情况下，SW1为MSTP实例0的根桥。

  3. Trunk链路的配置：

    • 各交换机之间的互联端口均被配置为Trunk模式，允许VLAN 10、20、30、40通过，保证了所有VLAN的正常通信。

最终结果：

通过配置生成树的优先级，我们成功实现了VLAN 10和VLAN 20流量优先通过SW1，VLAN 30和VLAN 40流量优先通过SW2，实现了不同VLAN流量的负载分担。MSTP在三台交换机上均正常工作，且阻塞端口状态与预期一致，验证了生成树协议在多实例环境下的有效性。

在实际网络中，MSTP可以有效地优化网络资源的使用，减少单一路径的流量压力，提高网络的整体冗余性和稳定性。这次实验展示了如何使用MSTP配置负载均衡，具有良好的参考意义。
