数字图像处理01：imadjust函数的Pyhton实现

版权声明：本文为博主原创文章，未经博主允许不得转载。

---

数字图像处理01：imadjust函数的Pyhton实现

1、imadjust函数

Matlab的工具箱函数：imadjust(f,[low_in high_in],[low_out high_out],gamma,c)
imadjust函数是针对灰度图像进行灰度变换的基本图像处理函数，此函数将图像f 灰度值映射到g中的新值，也就是将low_in与high_in之间的值映射到low_out与high_out之间。low_in以下与high_in以上的值可以被截去。也就是将low_in以下的值映射为low_out；将high_in以上的值映射为high_out。 参数gamma指明了由f映射生成图像g时曲线的形状。如果gamma的值小于1，映射被加权至较高(较亮)的输出值。如果gamma的值大于1，映射被加权至较低(较暗)的输出值。如果省略函数参数，gamma默认为1(线性映射)。

2、imadjust函数公式

r为输入灰度值；s为输出灰度值。

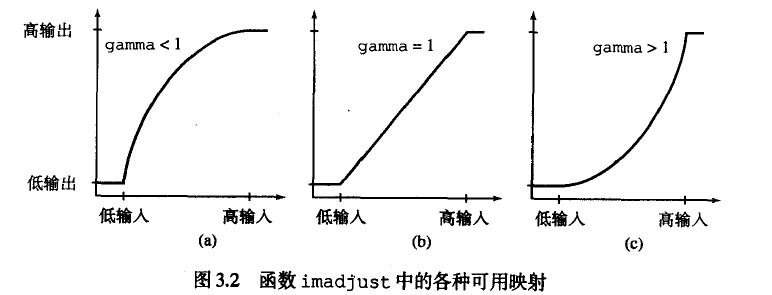

3、imadjust函数的映射关系图：

4、python代码实现

1. 显示图像标题所需的字体

from pylab import mpl
mpl.rcParams['font.sans-serif'] = ['SimHei']

2. 需要导入的库

import numpy as np
import matplotlib.pyplot as plt
from scipy import misc

3. 定义imadjust函数

imadjust(img, low_in, high_in, low_out, high_out, gamma, c)

其中img为输入图像。

4. 读入图像

f = misc.imread(img).astype(np.int16)
plt.figure(1)
plt.imshow(f, cmap='gray')
plt.axis('off')
plt.title('原始图像')
plt.show()

其中用scipy的misc.imread函数来读入图像，读入的图像就是一个矩阵，无需再对其矩阵化。需要注意的是，plt.imshow函数里必须要加cmap='gray’参数，否则图像会出现伪彩色。

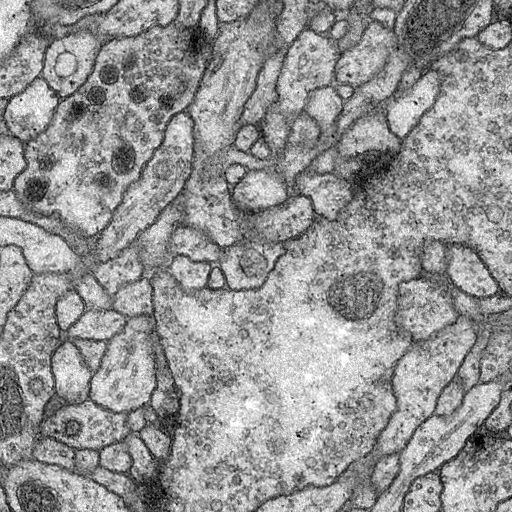

原始图像：

5. 函数实现部分

    # imadjust函数运算部分
    for x in range(0, w):
        for y in range(0, h):
            if f[x, y] <= low_in:
                f1[x, y] = low_out
            elif f[x, y] >= high_in:
                f1[x, y] = high_out
            else:
                f1[x, y] = c * (f[x, y]**gamma)

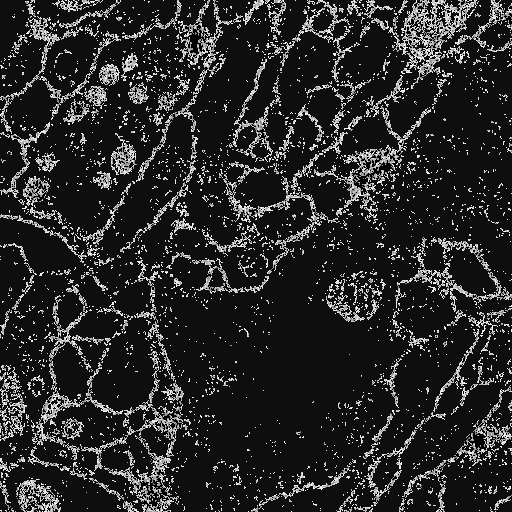

经过imadjust函数变换后的图：

其中参数实现为：imadjust(‘figure1.png’, 50, 100, 5, 10, 1, 1)

6. 对原始图像和变换后图像作差值
代码： f2 = np.abs(f-f1) #差值的绝对值
注意要对差值取绝对值。

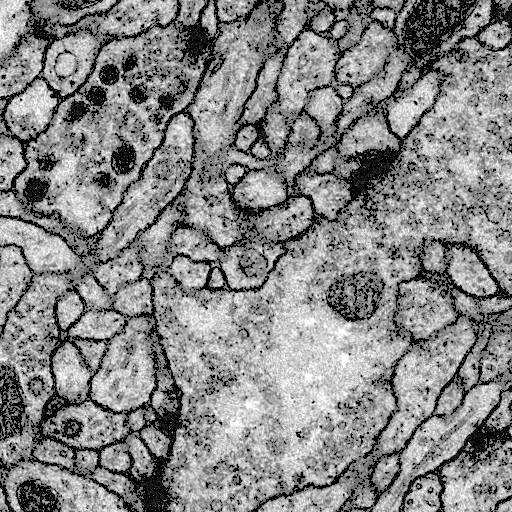

差值图像：

7. 整体代码

# -*- coding: utf-8 -*-
"""
Created on Fri Jan 11 13:54:26 2019

@author: ChengGD
"""


from pylab import mpl
mpl.rcParams['font.sans-serif'] = ['SimHei']


#from PIL import Image
import numpy as np
import matplotlib.pyplot as plt
from scipy import misc
#import scipy
#import cv2

def imadjust(img, low_in, high_in, low_out, high_out, gamma, c):

    f = misc.imread(img).astype(np.int16)
    plt.figure(1)
    plt.imshow(f, cmap='gray')
    plt.axis('off')
    plt.title('原始图像')
    plt.show()

    w, h = f.shape
    f1 = np.zeros([w, h])
    # imadjust函数运算部分
    for x in range(0, w):
        for y in range(0, h):
            if f[x, y] <= low_in:
                f1[x, y] = low_out
            elif f[x, y] >= high_in:
                f1[x, y] = high_out
            else:
                f1[x, y] = c * (f[x, y]**gamma)

    scipy.misc.imsave('figure2.png', f1)
    plt.figure(2)
    plt.imshow(f1, cmap='gray')
    plt.axis('off')
    plt.title('变换图像')
    plt.show()


    plt.figure(3)
    f2 = np.abs(f-f1)     #差值的绝对值

    scipy.misc.imsave('figure3.png', f2)
    plt.imshow(f2, cmap='gray')
    plt.axis('off')
    plt.title('差值图像')
    plt.show()


imadjust('figure1.png', 50, 100, 5, 10, 1, 1)
