【STM32+cubemx】0001 软硬件环境搭建

嵌入式编程的这个系列，我打算以stm32这个高端一点的单片机为例开始讲，这个系列都是比较基础的内容，主要是给自己备忘，顺便能带领一些初学者入门。

本节介绍一下软硬件开发平台。我用的是stm32，选择它的主要原因是官方出品了代码生成工具cubemx，可以自动生成底层硬件相关的代码，入门起来也最简单；同时国内也有很多厂家有兼容的芯片，开发工具也便宜。

1）软件环境搭建

软件需要安装cubemx和keil（MDK）；这里我使用的版本cubemx是5.1.0；keil版本是5.14。

这两个软件安装完主程序后，都还需要安装对应的器件支持包。

首先安装cubemx，和一般软件的安装过程一样，这里就不啰嗦了，建议安装在一个全英文的路径下。

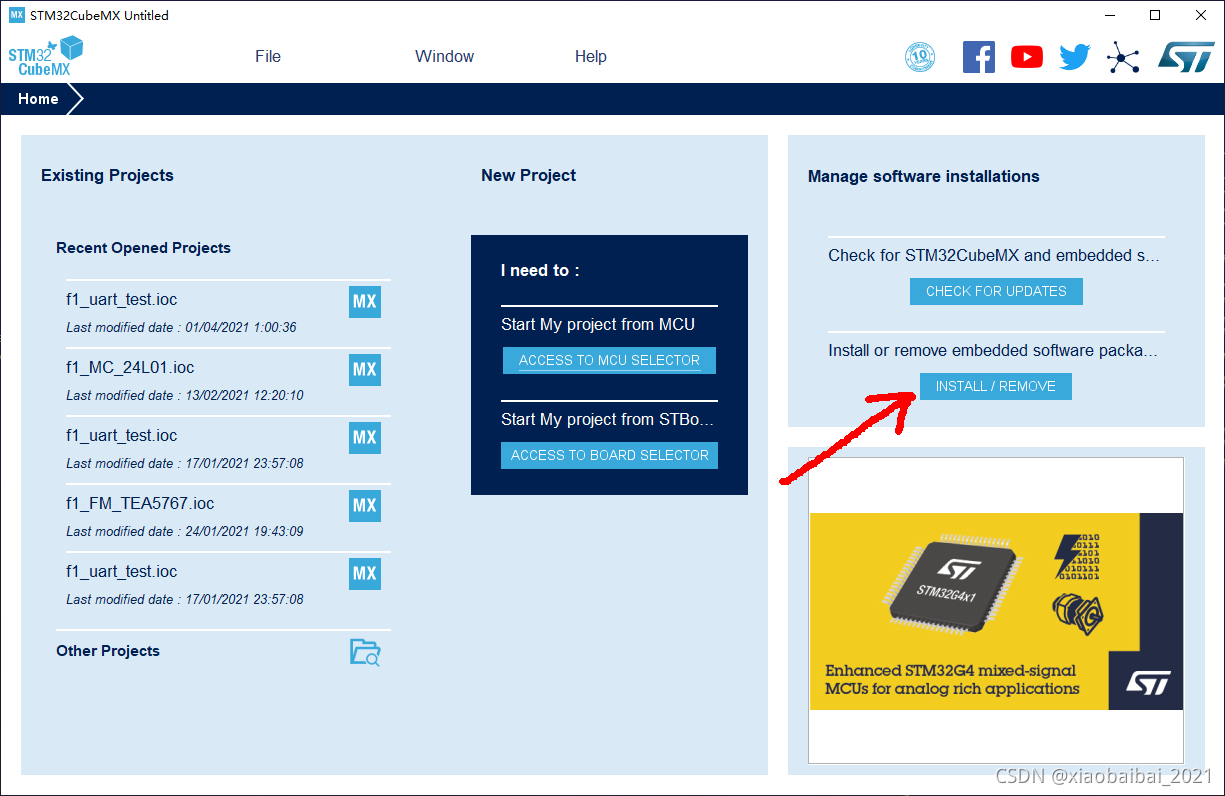

软件安装完成以后，还需要安装芯片的支持包，打开主界面如下图，点击install/remove：

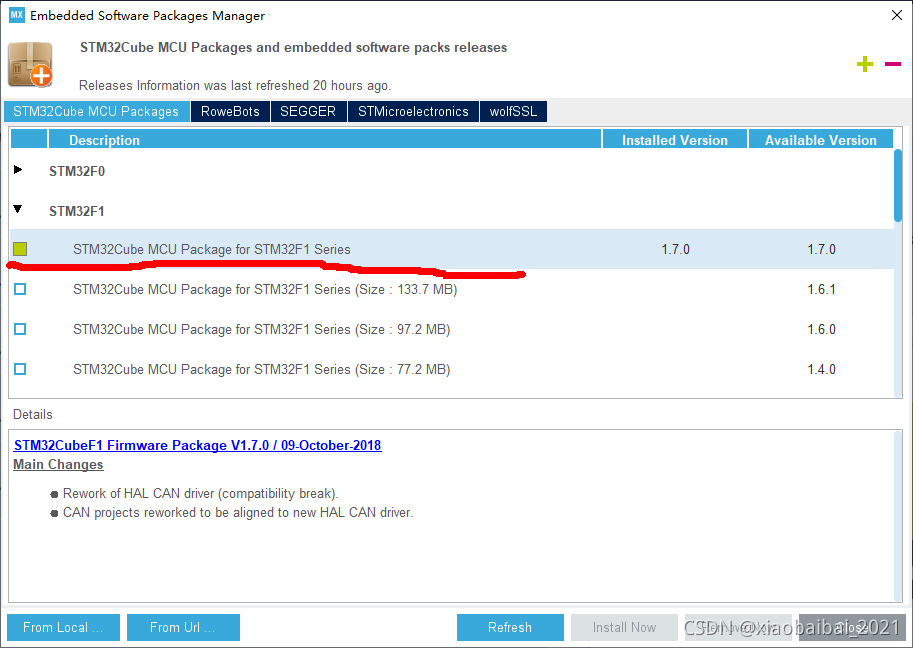

安装stm32f1芯片的软件包，如图打开stm32f1下拉列表，选择一个版本的软件包，点击install now：

（这里我的软件已经安装好了stm32f1的软件包1.7.0）

之后会从网上下载软件包安装，如果不能联网安装成功，那需要手动下载软件包，然后点击左下角的from local从本地安装。

安装完之后，cubemx就可以使用了。

然后，安装keil，也是和通常的软件一样安装，建议安装在全英文路径下。

安装完成后，需要填入license，可以购买或者使用试用版，这一步可以网上搜索如何完成。

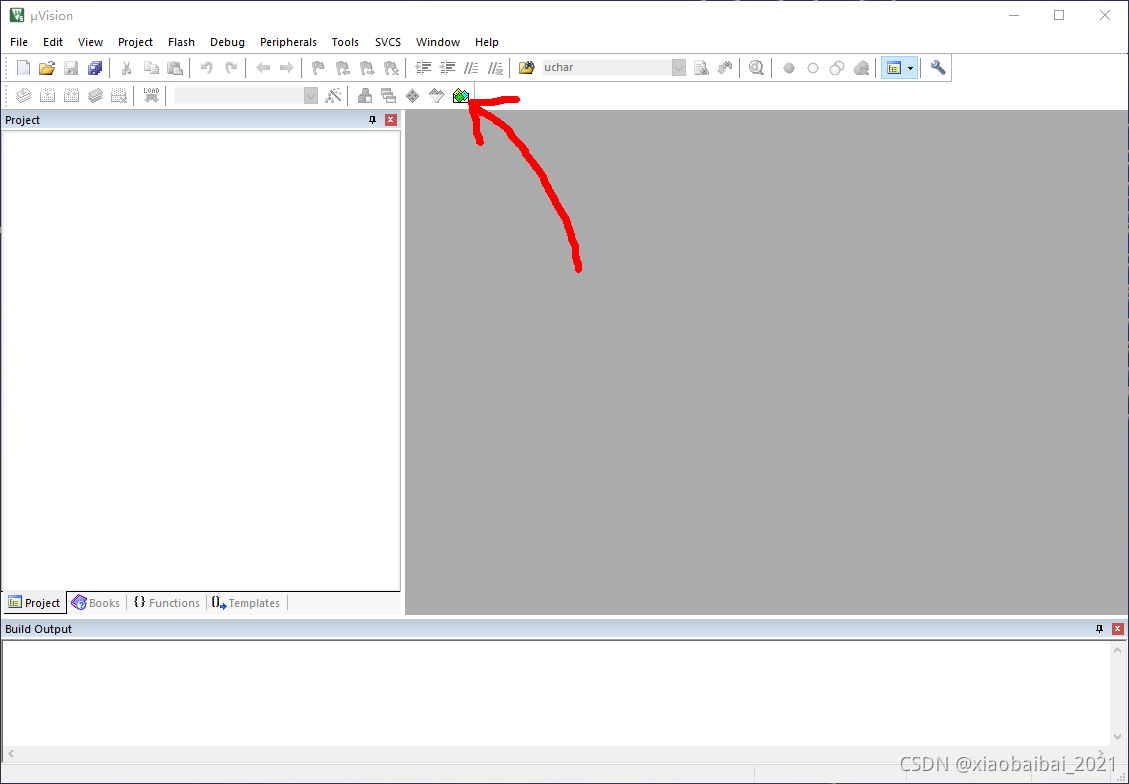

安装完keil后，同样需要安装器件的支持包，打开keil主界面，点击如下pack installer图标

安装器件包（pack），至少需要安装：

ARM：CMSIS；

Keil：MDK-Middleware；

Keil：STM32f1xx_DFP；

如下图，这三个包，在联网的情况下，点击它们右侧的install可以直接下载安装。如果网络不好，也可以通过其他途径下载器件包之后，再从本地安装。

我使用的各个版本是：CMSIS（4.2.0）、MDK-Middleware（6.2.0）、STM32f1xx_DFP（2.1.0）。

安装完成后，软件开发环境就已经建立好了。

2）硬件开发板

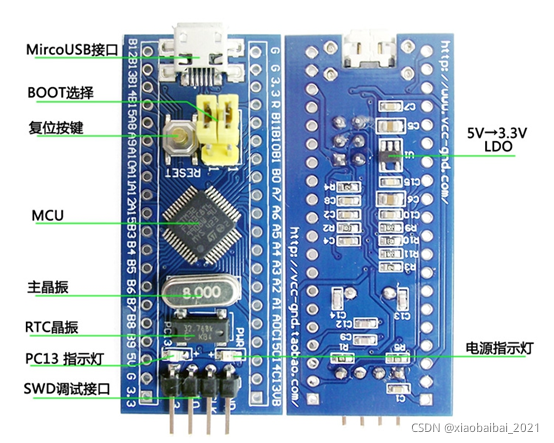

硬件环境我使用的是stm32最小系统板，具体芯片型号是 stm32f103c8t6，就是下图这种，应该是网上f1系列最便宜的一种：

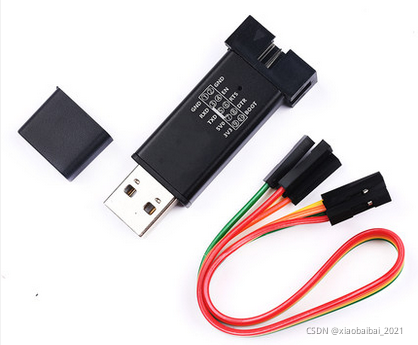

还需要st-link，用于给开发板下载程序，我使用的是这种简易版的st-link：

使用时，将st-link上的3.3v、GND、SWCLK、SWDIO分别连接到开发板的SWD接口上，st-link插到usb接口上，开发板就可以使用usb的供电运行起来了。

好了，本节就到这里了，下一节我们将开始开发第一个stm32程序。
