对C#Chart控件使用整理

前一篇博客 C#char控件的使用心得简述一个使用chart控件的例子此处详细整理一下chart控件的使用。

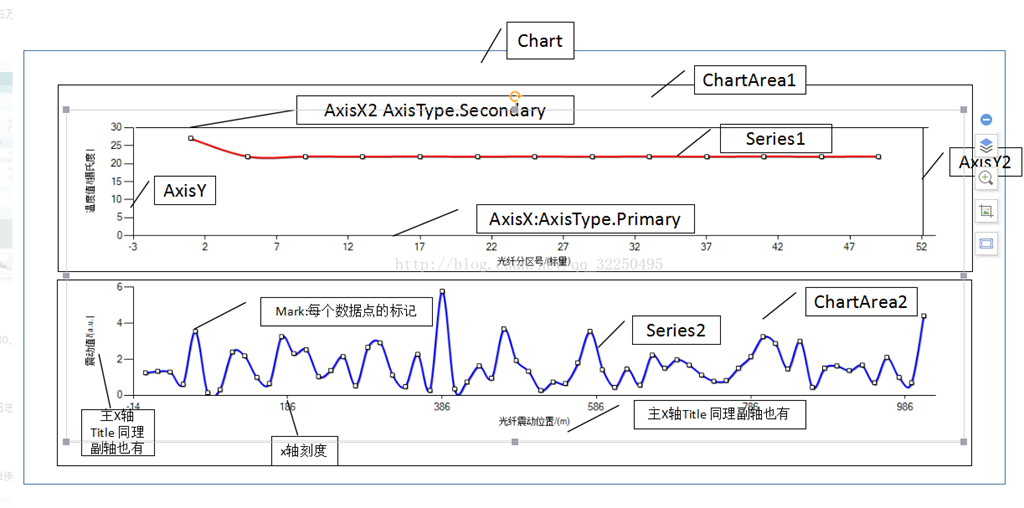

要使用好Chart控件我们先得明确它的结构。如下图所示：(只画出了大概结构，更多的细节会使得图片可视性差)

1. 一个chart可以包含多个chartArea。 chartArea是具体的坐标区域。

2. 每一个chartArea主要包含X轴，Y轴，副X轴(上方)，副Y轴(右方)，绑定的线条，绑定的图例。

3. 线条可以有许多，只要将线条绑定到chartArea就可以在对应的chartArea显示。

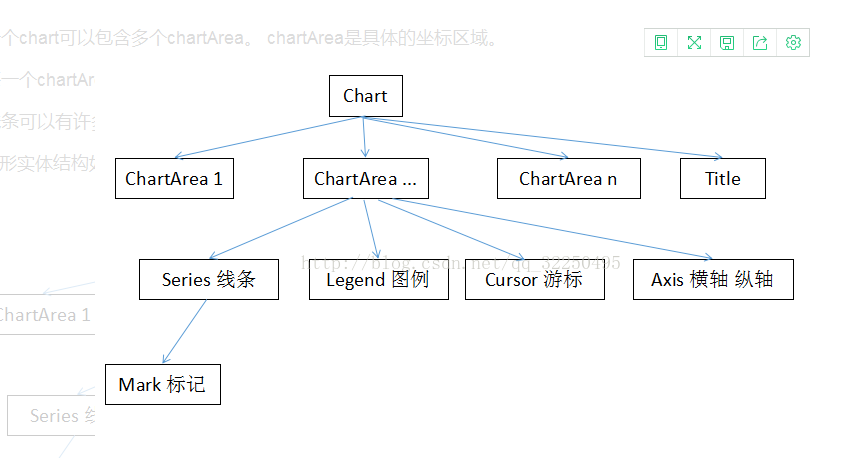

其树形实体结构如下所示：对于每个实体里面的许多样式属性可以自行尝试研究。

综上可以对chart的结构有一个基本了解。接下来结合代码进行说明

1. 线条的创建此处用于创建4条线段。


   public Series maxTemp;
        public Series avgTemp;
        public Series minTemp;
        public Series vibration;


            maxTemp = new Series("maxTemp");
            avgTemp = new Series("avgTemp");
            minTemp = new Series("minTemp");
            vibration = new Series("vibration");

2.设置线条的样式


//曲线的颜色
            maxTemp.BorderColor = Color.Black;
            maxTemp.Color = Color.Red;
            avgTemp.BorderColor = Color.Black;
            avgTemp.Color = Color.Green;
            minTemp.BorderColor = Color.Black;
            minTemp.Color = Color.Blue;
            vibration.BorderColor = Color.Black;
            vibration.Color = Color.Blue;
            //曲线的宽度
            maxTemp.BorderWidth = 2;
            avgTemp.BorderWidth = 2;
            avgTemp.BorderWidth = 2;
            vibration.BorderWidth = 2;
            //曲线的样式   有圆形曲线，阶梯形曲线，折线等等。
            maxTemp.ChartType = SeriesChartType.Spline;
            avgTemp.ChartType = SeriesChartType.Spline;
            minTemp.ChartType = SeriesChartType.Spline;
            vibration.ChartType =SeriesChartType.Spline;
            //曲线的阴影样式    可以让曲线更加突出有立体感。
            maxTemp.ShadowOffset = 1;
            avgTemp.ShadowOffset = 1;
            minTemp.ShadowOffset = 1;
            vibration.ShadowOffset = 1;
            //标记的样式        设置曲线中 每个数据点标记的样式。可以在标记中显示数据点的值，但是太多


//数据点的话将没有可视性。
            maxTemp.MarkerColor = Color.White;
            maxTemp.MarkerStyle = MarkerStyle.Square;
            avgTemp.MarkerColor = Color.White;
            avgTemp.MarkerStyle = MarkerStyle.Square;
            minTemp.MarkerColor = Color.White;
            minTemp.MarkerStyle = MarkerStyle.Square;
            vibration.MarkerColor = Color.White;
            vibration.MarkerStyle = MarkerStyle.Square;
            //设置线条的轴类型   主要设置以下方做X轴还是上方做X轴，左方做Y轴还是右方做Y轴
            maxTemp.XAxisType = AxisType.Primary;
            maxTemp.YAxisType = AxisType.Primary;
            avgTemp.XAxisType = AxisType.Primary;
            avgTemp.YAxisType = AxisType.Primary;
            minTemp.XAxisType = AxisType.Primary;
            minTemp.YAxisType = AxisType.Primary;
            vibration.XAxisType = AxisType.Primary;
            vibration.YAxisType = AxisType.Primary;

[csharp] view plain copy

<code class="language-csharp"> vibration.IsValueShownAsLabel = true; //此属性将数据点的值作为标签。</code>

2. ChartArea的创建和属性设置

[csharp] view plain copy

<code class="language-csharp">public ChartArea mainArea1 = new ChartArea("areaDTS"); </code>

public ChartArea mainArea2 = new ChartArea("areaDOVS");

  //设置图表区域 用户可以拖动游标   此处设置后用户可以通过拖动游标放大查看区域

[csharp] view plain copy

<code class="language-csharp"> //设置图表区域用户可以拖动游标
mainArea1.CursorX.IsUserEnabled = true;
mainArea1.CursorY.IsUserEnabled = true;
mainArea2.CursorX.IsUserEnabled = true;
mainArea2.CursorY.IsUserEnabled = true;</code>


            //设置X Y 轴坐标的标题。
            mainArea1.AxisX.Title = "光纤分区号/(标量)";
            mainArea1.AxisY.Title = "温度值/(摄氏度)";
            mainArea2.AxisX.Title = "光纤震动位置/(m)";
            mainArea2.AxisY.Title = "震动值/(a.u.)";

      //设置网格。主网格 与主刻度对应 副网格与副刻度对应，从刻度向另一端画一条线。如果线条中数据过多，

//产生较多的网格线会 使得整个区域过于密集，甚至为全黑色。所以在数据点较多的情况小关闭副网格，甚至主网格。


            mainArea1.AxisX.MajorGrid.Enabled = false;
            mainArea1.AxisY.MajorGrid.Enabled = false;
            mainArea1.AxisX.MinorTickMark.Enabled = false;

            mainArea2.AxisX.MajorGrid.Enabled = false;
            mainArea2.AxisY.MajorGrid.Enabled = false;
            mainArea2.AxisX.MinorTickMark.Enabled = false;

[html] view plain copy

<code class="language-csharp"> </code>

            //设置曲线横坐标值类型为时间类型

            vibration.XValueType = ChartValueType.DateTime;

            //将此线条绑定到的AxisX的标签设置时间格式。

[csharp] view plain copy

<code class="language-csharp"> mainArea1.AxisX.LabelStyle.Format = "MM-dd HH:mm";
</code>


            //设置主刻度线和副刻度线 一般只有主刻度线才有对应标签值。
            mainArea1.AxisX.MinorTickMark.Enabled = true ;
            mainArea1.AxisX.MajorTickMark.Enabled = true;

3. 创建图例标题

  Legend legend = new Legend();

 ElementPosition p = new ElementPosition(0, 0, 12, 10);

[csharp] view plain copy

<code class="language-csharp"> chart.Legends[0].Position = p; //每创建一个对象都会存放在chart的集合属性中可以通过数组的形式随机访问。</code>

[csharp] view plain copy

<code class="language-csharp"> Title title = new Title("chart使用方法");
chart.Titles.Add(title);</code>

[csharp] view plain copy

<code class="language-csharp">4.将前面创建的对象加入到自己所属的父实体中。</code>


 chart2.ChartAreas.Add(mainArea1);  //将线条加入到chart的chartAreas集合属性中
 chart2.ChartAreas.Add(mainArea2);


 series4.ChartArea = "areaDOVS";   //将线条绑定到对应ChartArea 通过chartArea的名字就可以绑定
 series3.ChartArea = "areaDTS";


 chart2.Series.Add(series3);       //将线条加入到chart的series集合属性中。
 chart2.Series.Add(series4);

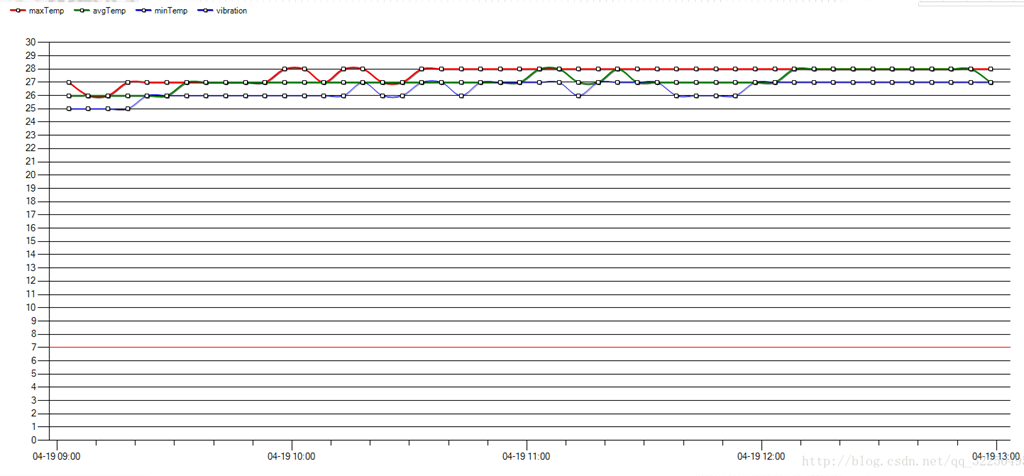

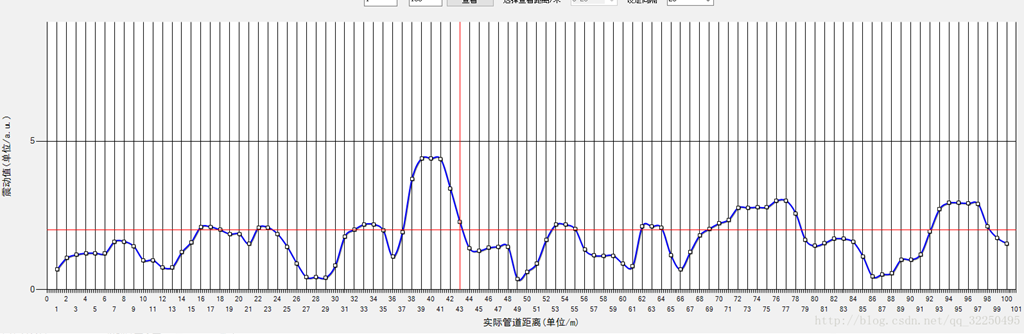

5.示例效果。注意示例效果与前述代码无关，前述代码只为了说明。

[csharp] view plain copy

<code class="language-csharp">上述代码没有讲述给线条添加数据点，前一篇博客C#使用心得讲述给线条添加数据点的方法。</code>
