Classic step7上使用SCL

最近因为工作需求的变化，又回头用上了很多年前的step7。用习惯博图之后再回到step7上确实是一个很逆向的事情，但是没办法，项目需要也就只能遵守这个规则。
东西再老，只要认真去做，也会有新发现。

1. 搭建一个全新的SCL块

• 首先新建项目，选择SCL source,然后打开它:

• 选择模板,FB/FC都行,这里选择FB模板:


把对应的FBxxx改成实际的FB编号
VAR TEMP是FB的临时变量；
VAR是FB的静态Static变量

• 模板选择完成之后，可以选择参数模板（定义变量的IN/OUT/INOUT接口模板）：


选择参数模板之后，可以看到多了VAR INPUT,VAR IN_OUT,VAR OUTPUT一类的宏，这明显对应了FB块的三类接口。

• 对应的，实际项目中，还需要其他模板，也可以在Insert中择需选择：
  • 选择插入DB则插入一段共享DB，长度自己在参数中定义
  • 选择插入Instance DB则插入一段背景DB，
  • 插入Constant表示插入常量
  • 插入Comment表示插入注视，包括一些版本信息
• 更改为实际的FB编号之后(如此处是FB1)，点击编译，会发现生成了新的FB1:

• 简单定义一下输入参数后的实际效果：

2. 导入其他来源的SCL文件（比如博图）

• 导入源文件：

• 导入之后的一些兼容性问题：


红色标记处都是有一些兼容性问题的，因为博图是用的符号访问，返回到Step时，格式反而不对了，要改回fb编号才行。
ton_time,S7_Optimized_Access那些都是后期才支持的东西，放在老版本上明显不兼容了。

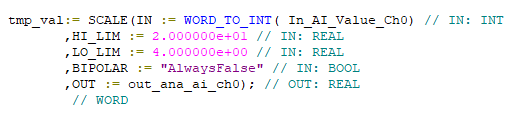

• 代码逻辑和博图上写的没有明显差异：


• 导入的文件在使用之前还是需要多多查查兼容性才行。

3. PIQ批量赋值

• 直接用QW[index_num]：= 16#FFFF就行，中括号中放的是绝对寻址数。
• 在经典step7的寻址上，SCL和STL有一定情况的通用：

stl和scl的通用

地址寻址

间接寻址

AT的使用：

• 用AT映射UDT：




• 结合ANY,用AT映射struct:
