部署LVS-DR集群

#环境简介

DR 服务器：172.16.10.101

web 服务器1：172.16.10.10

web 服务器2：172.16.10.20

vip（虚拟回环）：172.16.10.1

客户端：172.16.10.200

1.配置负载调度器

#关闭防火墙

systemctl stop firewalld.service

setenforce 0

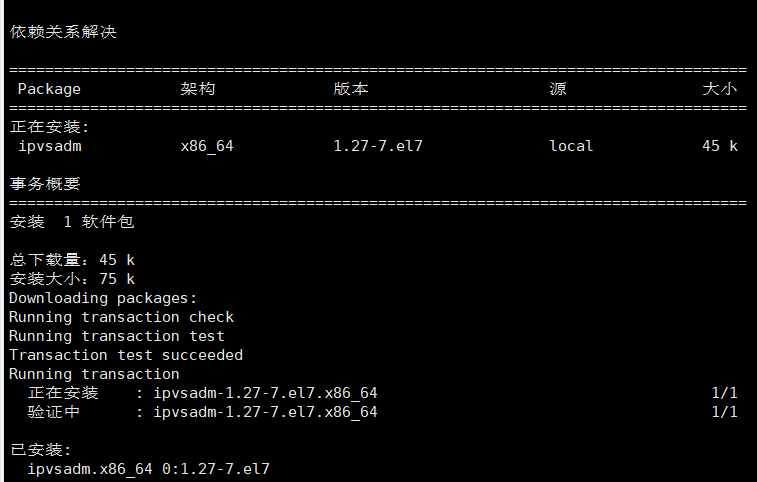

2.#安装ipvsadm工具

yum install ipvsadm.x86_64 -y

3.#配置虚拟IP地址（VIP：172.16.10.1）

4.#重启网络服务、启动网卡

systemctl restart network ifup ifcfg-ens33:0

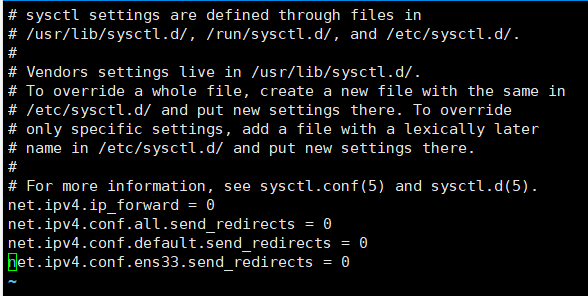

5.#调整/proc响应参数

#对于 DR 群集模式来说，由于 LVS 负载调度器和各节点需要共用 VIP 地址，应该关闭 Linux 内核的重定向参数响应服务器不是一台路由器，那么它不会发送重定向，所以可以关闭该功能

vi /etc/sysctl.conf

net.ipv4.ip_forward = 0

net.ipv4.conf.all.send_redirects = 0

net.ipv4.conf.default.send_redirects = 0

net.ipv4.conf.ens33.send_redirects = 0

6.#刷新配置

sysctl -p

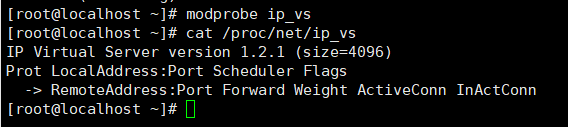

7.#加载模块

modprobe ip_vs

cat /proc/net/ip_vs

8.#配置负载分配策略，并启动服务

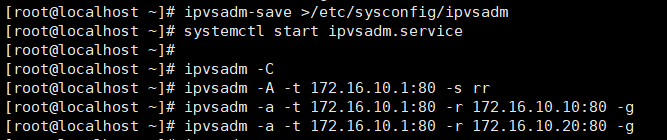

ipvsadm-save >/etc/sysconfig/ipvsadm

systemctl start ipvsadm.service

9.#清空ipvsadm，并做策略

##添加真实服务器-a 指定VIP地址及TCP端口-t 指定RIP地址及TCP端口 -r 指定DR模式-g

ipvsadm -C

ipvsadm -A -t 172.16.10.1:80 -s rr

ipvsadm -a -t 172.16.10.1:80 -r 172.16.10.10:80 -g

ipvsadm -a -t 172.16.10.1:80 -r 172.16.10.20:80 -g

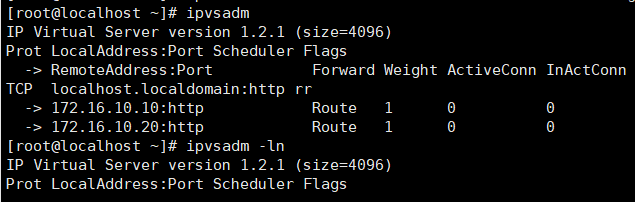

10.#保存设置

ipvsadm

ipvsadm -ln

ipvsadm-save >/etc/sysconfig/ipvsadm

Web1节点服务器

#关闭防火墙

systemctl stop firewalld.service

setenforce 0

#安装httpd、开启服务

yum install httpd -y

systemctl start httpd

#创建一个站点文件

vim /var/www/html/index.html

this is 10

#添加回环网卡,修改回环网卡名，IP地址，子网掩码

cd /etc/sysconfig/network-scripts/

cp ifcfg-lo ifcfg-lo:0

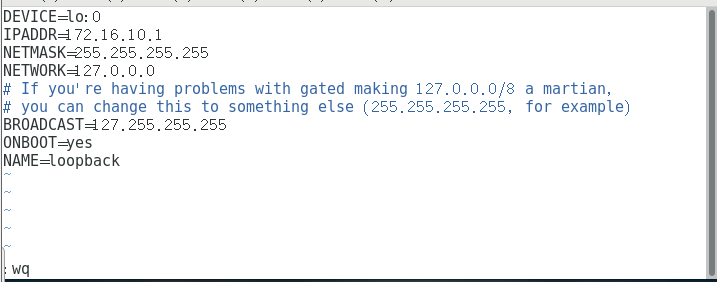

vim ifcfg-lo:0

DEVICE=lo:0

IPADDR=172.16.10.1

NETMASK=255.255.255.255

NETWORK=127.0.0.0

systemctl restart network

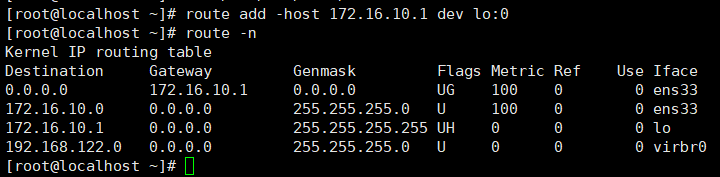

#设置路由

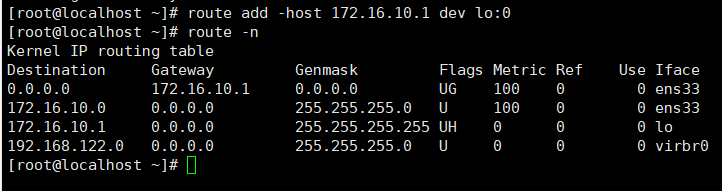

route add -host 172.16.10.1 dev lo:0

route -n

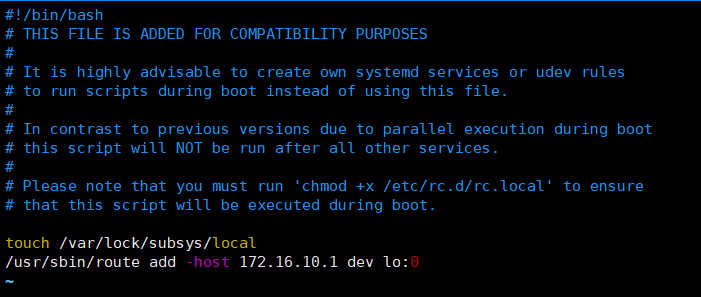

#开机执行命令

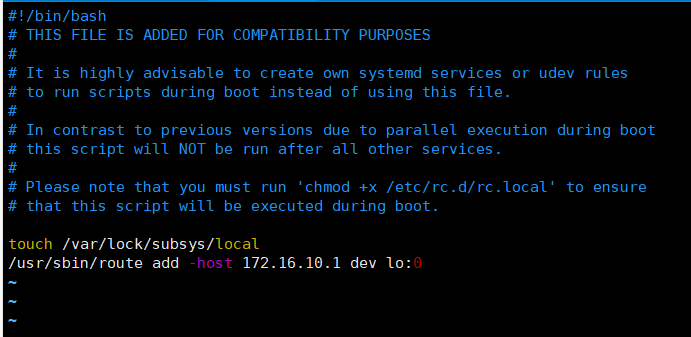

vim /etc/rc.d/rc.local

/usr/sbin/route add -host 172.16.10.1 dev lo:0

chmod +x /etc/rc.d/rc.local

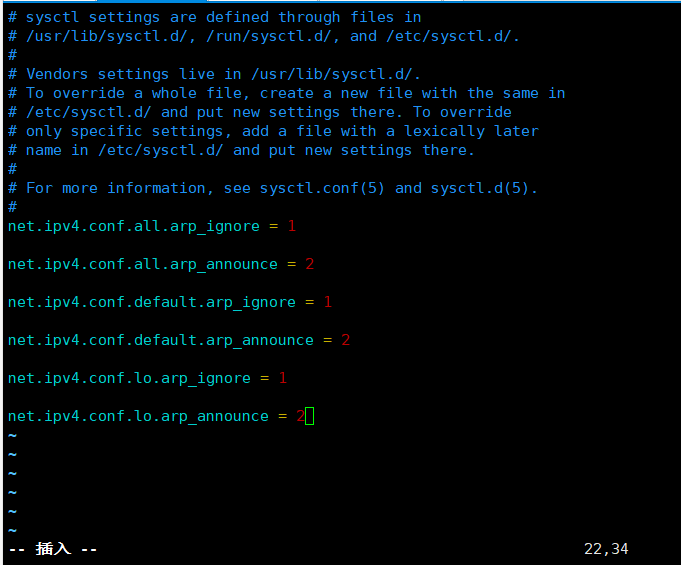

#调整 proc 响应参数

#添加系统只响应目的IP为本地IP的ARP请求

#系统不使用原地址来设置ARP请求的源地址，而是物理mac地址上的IP

vim /etc/sysctl.conf

net.ipv4.conf.all.arp_ignore = 1

net.ipv4.conf.all.arp_announce = 2

net.ipv4.conf.default.arp_ignore = 1

net.ipv4.conf.default.arp_announce = 2

net.ipv4.conf.lo.arp_ignore = 1

net.ipv4.conf.lo.arp_announce = 2

sysctl -p

Web2节点服务器
1. #关闭防火墙
systemctl stop firewalld.service
setenforce 0

2. #安装httpd、开启服务
yum install httpd -y
systemctl start httpd

3. #创建一个站点文件
vim /var/www/html/index.html
this is 20

3. #添加回环网卡,修改回环网卡名，IP地址，子网掩码
cd /etc/sysconfig/network-scripts/
cp ifcfg-lo ifcfg-lo:0
vim ifcfg-lo:0
DEVICE=lo:0
IPADDR=172.16.10.1
NETMASK=255.255.255.255
NETWORK=127.0.0.0

systemctl restart network

4. #设置路由
route add -host 172.16.10.1 dev lo:0
route -n

5. #开机执行命令
vim /etc/rc.d/rc.local
/usr/sbin/route add -host 172.16.10.1 dev lo:0

chmod +x /etc/rc.d/rc.local

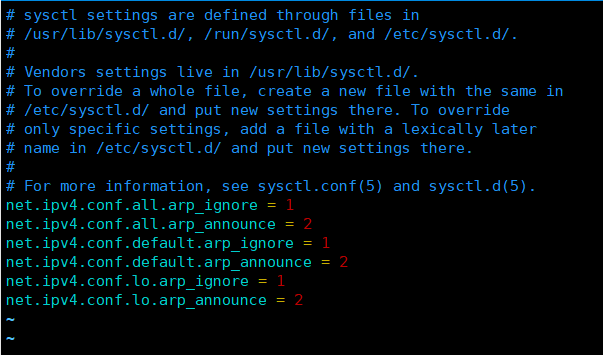

6. #调整 proc 响应参数
#添加系统只响应目的IP为本地IP的ARP请求
#系统不使用原地址来设置ARP请求的源地址，而是物理mac地址上的IP
vim /etc/sysctl.conf

net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
