磁盘管理与文件系统

磁盘结构：

1.硬盘物理结构

盘片：硬盘有多个盘片，每盘片2面

磁头：每面一个磁头

2.硬盘数据结构

扇区：盘面被分为多个扇形区域，每个扇区存放512个字节的数据

磁道：同一盘片，不同半径的同心圆

柱面：不同盘面相同半径构成的圆柱面



硬盘存储容量：磁头数*磁道（柱面）数*每道扇区数*每扇区字节数

可以用柱面，磁头，扇区来唯一定位磁盘上的每个区域

磁盘接口类型：IDE,SATA,SCSI,SAS,光纤通道





MBR与磁盘分区表示

主引导记录：（MBR:Master  Boot  Record）

MBR位于硬盘的第一个物理扇区处

MBR中包含硬盘的主引导程序和硬盘分区表

MBR总共512字节，前446字节是主引导记录，后64字节为分区表。

分区表有4个分区记录区，每个分区记录区占16字节。



例子：/dev/hda5

dev:硬件设备文件所在的目录

hd:表示IDE设备

sd:表示SCSI设备

a:硬盘顺序号，以a,b,c……表示

5：分区的顺序号，以数字1，2，3……表示



磁盘分区结构

硬盘中的主分区数目只有四个

主分区和扩展分区的序号限制在1-4

扩展分区再分为逻辑分区

逻辑分区的序号将始终从5开始

例子：第一个主分区：/dev/hda1

           第二个主分区：/dev/hda2

           第一块IDE硬盘设备：/dev/hda

           第一个逻辑分区：/dev/hda5

           第二个逻辑分区：/dev/hda6



文件系统类型（文件系统：管理文件的软件）

XFS文件系统：

1.存放文件和目录数据的分区

2.高性能的日志型文件系统

3.centos 7系统中默认使用的文件系统

SWAP,交换文件系统：为Linux系统建立交换分区

Linux支持的其他文件系统类型：FAT16,FAT32,NTFS ,EXT4,JFS……



检测并确认新硬盘

fdisk命令：

fdisk  [磁盘设备]  （进行分区）

fdisk  -l  [磁盘设备]   查看或管理磁盘分区

常用选项

m                               打印出菜单

p                                打印出当前分区表

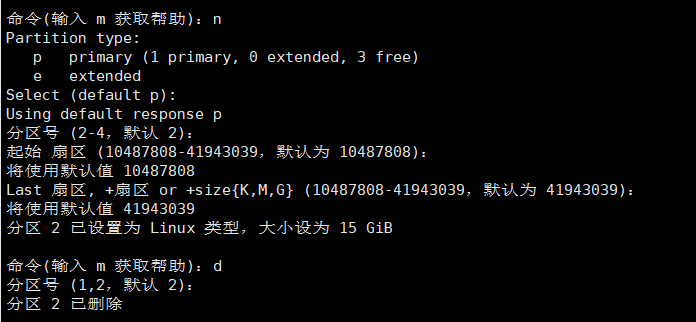

n                                新建一个分区

d                                删除一个分区

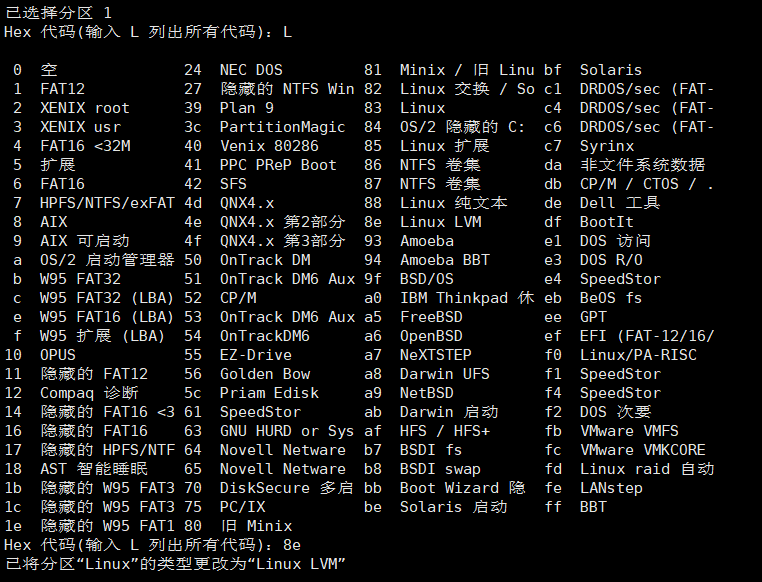

t                                 改变分区的属性，系统ID

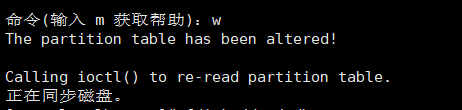

w                                保存退出

q                                不保存退出

例子：

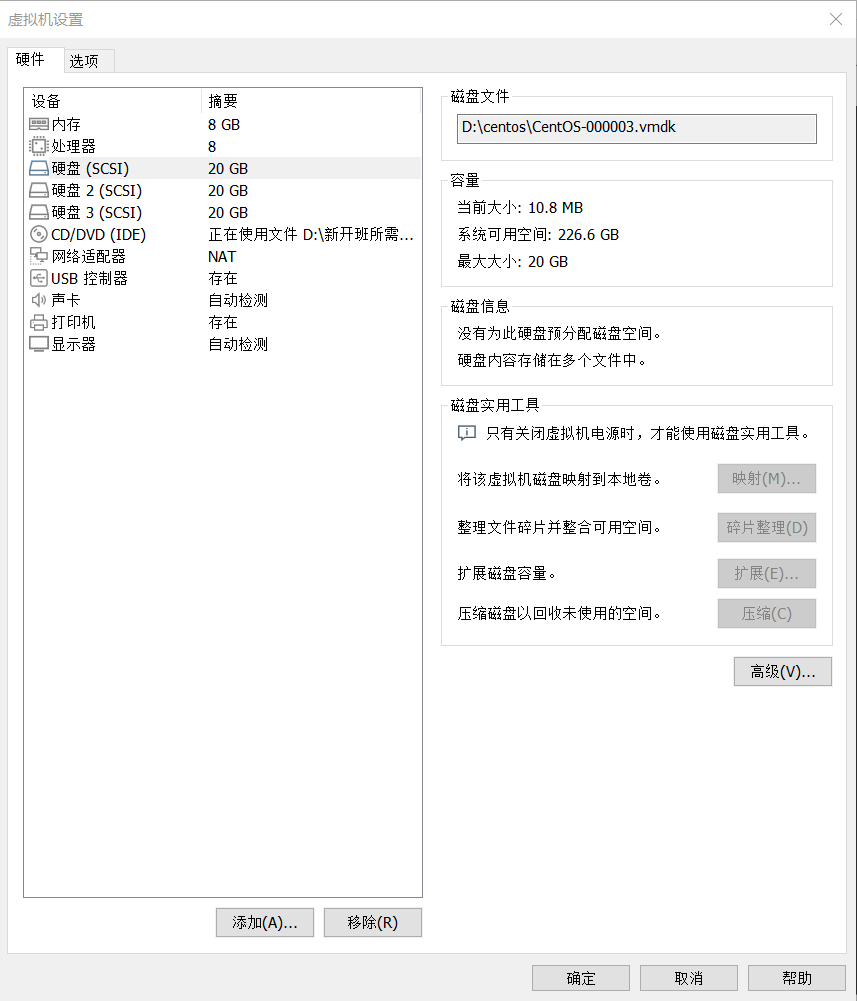

分区之前需要添加硬盘



 点击添加，然后一直点击下一步直到完成即可

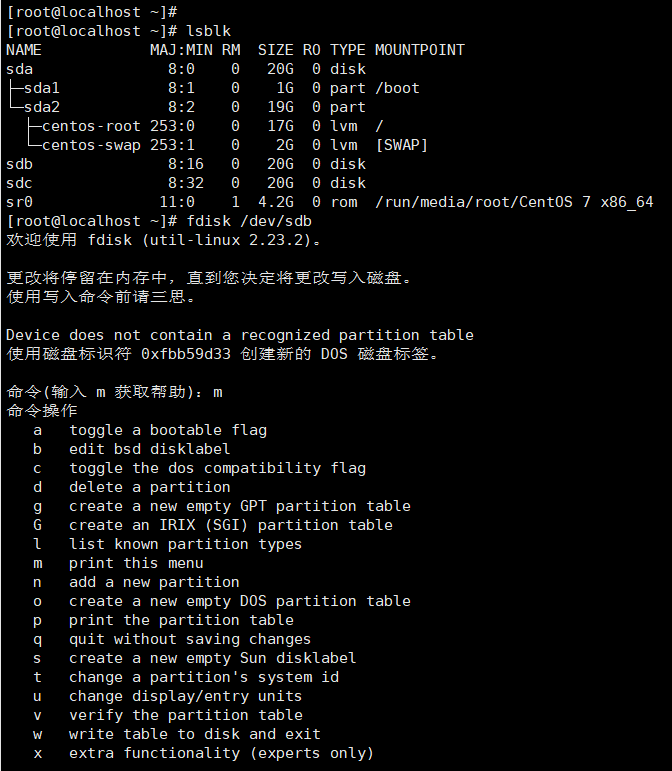

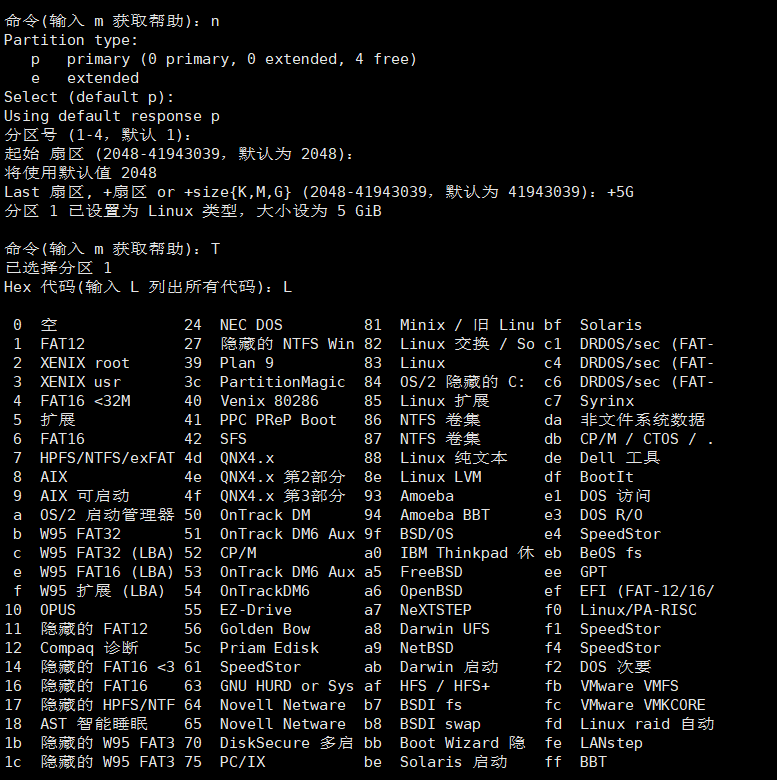

打开终端，进行分区

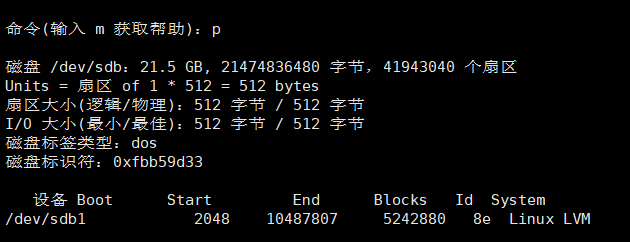

Device:分区的设备文件名称

Boot:是否引导分区，若是，有“*”标识

Start：该分区在硬盘中的起始位置（柱面数）

End:该分区在硬盘中的结束位置（柱面数）

Blocks:分区大小，以Block（块）为单位，默认的块大小为1024字节

Id:分区对应的系统ID号

System：分区类型



创建文件系统

mkfs命令

mkfs  -t  文件系统类型   分区设备

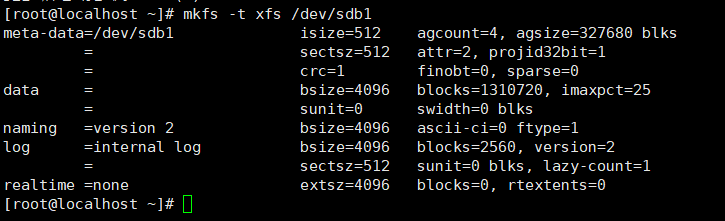

例子：将新建分区格式化







创建交换文件系统

mkswap命令

mkswap   分区设备



挂载，卸载文件系统

mount命令：挂载文件系统，ISO镜像到指定文件夹

mount  [-t 类型]  存储设备  挂载点目录

mount  -o loop  ISO镜像文件  挂载点目录

umount命令：卸载已挂载的文件系统

umount   存储设备位置

umount   挂载点目录
