storm是怎样保证at least once语义的
背景
本篇看看storm是通过什么机制来保证消息至少处理一次的语义的。
storm中的一些原语
要说明上面的问题,得先了解storm中的一些原语,比方:
tuple和message
在storm中,消息是通过tuple来抽象表示的。每一个tuple知道它从哪里来,应往哪里去,包括了其在tuple-tree(假设是anchored的话)或者DAG中的位置。等等信息。spout
spout充当了tuple的发送源,spout通过和其他消息源,比方kafka交互,将消息封装为tuple,发送到流的下游。- bolt
bolt是tuple的实际处理单元,通过从spout或者还有一个bolt接收tuple,进行业务处理,将自己增加tuple-tree(通过在emit方法中设置anchors)或DAG。然后继续将tuple发送到流的下游。 - acker
acker是一种特殊的bolt,其接收来自spout和bolt的消息,主要功能是追踪tuple的处理情况,假设处理完毕,会向tuple的源头spout发送确认消息,否则,会发送失败消息,spout收到失败的消息,依据配置和自己定义的情况会进行消息的丢弃、重放处理。
spout、bolt、acker的关系
- spout将tuple发送给流的下游的bolts.
- bolt收到tuple。处理后发送给下游的bolts.
- spout向acker发送请求ack的消息.
- bolt向acker发送请求ack的消息.
- acker向bolt和spout发送确认ack的消息.
简单的关系例如以下所看到的:
上图展示了spout、bolts等形成了一个DAG,怎样追踪这个DAG的运行过程。就是storm保证仅处理一次消息的语义的机制所在。
storm怎样追踪消息(tuple)的处理
spout在调用emit/emitDirect方法发送tuple时,会以单播或者广播的方式,将消息发送给流的下游的component/task/bolt,假设配置了acker,那么会在每次emit调用之后,向acker发送请求ack的消息:
;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; spout向acker发送请求ack消息
;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; rooted?表示是否设置了acker
(if (and rooted?
(not (.isEmpty out-ids)))
(do
(.put pending root-id [task-id
message-id
{:stream out-stream-id :values values}
(if (sampler) (System/currentTimeMillis))])
(task/send-unanchored task-data
;;表示这是一个流初始化的消息
ACKER-INIT-STREAM-ID
;;将下游组件的out-id和0组成一个异或链。发送给acker用于追踪
[root-id (bit-xor-vals out-ids) task-id]
overflow-buffer))
;; 假设没有配置acker,则调用自身的ack方法
(when message-id
(ack-spout-msg executor-data task-data message-id
{:stream out-stream-id :values values}
(if (sampler) 0) "0:")))
从上面的代码能够看出,每次emit tuple后,spout会向acker发送一个流ID为ACKER-INIT-STREAM-ID
的消息。用于将DAG或者tuple-tree中的节点信息交给acker,acker会利用这个信息来追踪tuple-tree或DAG的完毕。
而spout调用emit/emitDirect方法。将tuple发到下游的bolts。也同一时候会发送用于追踪DAG完毕情况的信息:
;;;;;;;;;;;;;;;;;;;;;;;;;;;;
;; spout向流的下游emit消息
;;;;;;;;;;;;;;;;;;;;;;;;;;;;
(let [tuple-id (if rooted?
;; 假设有acker,tuple的MessageId会包括一个<root-id,id>的哈希表
;; root-id和id都是long型64位整数
(MessageId/makeRootId root-id id)
(MessageId/makeUnanchored))
;;实例化tuple
out-tuple (TupleImpl. worker-context
values
task-id
out-stream-id
tuple-id)]
;; 发送至队列,终于发送给流的下游的task/bolt
(transfer-fn out-task
out-tuple
overflow-buffer)
))
这个追踪信息是什么呢?
假设是spout -> bolt或者bolt -> bolt,这个信息就是tuple的MessageId,其内部维护一个哈希表:
// map anchor to id
private Map<Long, Long> _anchorsToIds;
键为root-id,表示spout,值表示tuple在tuple-tree或者DAG的根(spout)或者经过的边(bolt),但这里没有利用不论什么常规意义上的“树”的算法,而是採用异或的方式来存储这个值:
- spout -> bolt。值被初始化为一个long型64位整数.
- bolt -> bolt,值被初始化为一个long型64位整数,并和_anchorsToIds中的旧值进行按位异或,将结果更新到_anchorsToIds中.
假设是spout -> acker。或者bolt -> acker。那么用于追踪的是tuple的values:
- spout -> acker :
[root-id (bit-xor-vals out-ids) task-id]
- bolt -> acker :
[root (bit-xor id ack-val) ..]
以下给出上面调用的bit-xor-vals和bit-xor方法的代码:
(defn bit-xor-vals
[vals]
(reduce bit-xor 0 vals))
(defn bit-xor
"Bitwise exclusive or"
{:inline (nary-inline 'xor)
:inline-arities >1?
:added "1.0"}
([x y] (. clojure.lang.Numbers xor x y))
([x y & more]
(reduce1 bit-xor (bit-xor x y) more)))
演示样例
说起来有点抽象,看个样例。
假设我们有1个spout。n个bolt。1个acker:
1.spout
spout发送tuple到下游的bolts:
;; id_1是发送到bolt_1的tuple-id,依此类推
spout :
->bolt_1 : id_1
->bolt_2 : id_2
..
->bolt_n : id_n
2.bolt
bolt收到tuple。在execute方法中进行必要的处理,然后调用emit方法,最后调用ack方法:
;; bolt_1调用emit方法,追踪消息的这样一个值:让id_1和bid_1按位进行异或.
;; bid_1和id_1相似,是个long型的64位随机整数,在emit这一步生成
bolt_1 emit : id_1 ^ bid_1
;; bolt_1调用ack方法,并将值表达为例如以下方式的异或链的结果
bolt_1 ack : 0 ^ bid_1 ^ id_1 ^ bid_1 = 0 ^ id_1
以上。能够看出bolt进行了emit-ack组合后,其自身在异或链中的作用消失了,也就是说tuple在此bolt得到了处理。
(当然,此时的ack还没有得到acker的确认。假设acker确认了,那么上面所说的tuple在bolt得到了处理就成立了。
)
来看看acker的确认。
3.acker
acker收到来自spout的tuple:
;; spout发消息给acker,tuple的MessageId包括以下的异或链的结果
spout -> acker : 0 ^ id_1 ^ id_2 ^ .. ^ id_n
;; acker收到来spout的消息,对tuple的ackVal进行处理,例如以下所看到的:
acker : 0 ^ (0 ^ id_1 ^ id_2 ^ .. ^ id_n) = 0 ^ id_1 ^ id_2 ^ .. ^ id_n
acker收到来自bolt的tuple:
;; bolt_1发消息给acker:
bolt_1 -> acker : 0 ^ id_1
;; acker维护的相应此tuple的源spout的ackVal :
ackVal : 0 ^ id_1 ^ id_2 ^ .. ^ id_n
;; acker进行确认,也就是拿上面的两个值进行异或:
acker : (0 ^ id_1) ^ (0 ^ id_1 ^ id_2 ^ .. ^ id_n) = 0 ^ id_2 ^ .. ^ id_n
能够看出。bolt_1向acker请求ack,acker收到请求ack,异或之后,id_1的作用消失。也就是说。bolt_1已处理完毕这个tuple。
所以。在acker看来,假设某个bolt的处理完毕,则此bolt在异或链中的作用就消失了。
假设全部的bolt 都得到处理。那么acker将会观察到ackVal值变成了0:
ackVal = 0
= (0 ^ id_1) ^ (0 ^ id_1 ^ .. ^ id_n) ^ .. (0 ^ id_n)
= (0 ^ 0) ^ (id_1 ^ id_1) ^ (id_2 ^ id_2) ^ .. ^ (id_n ^ id_n)
假设出现了ackVal = 0,说明两个可能:
- spout发送的tuple都处理完毕。tuple-tree或者DAG已完毕。
- 概率性出错。也就是说在极小的概率下。即使不按上面的确认流程来走,异或链的结果也可能出现0.但这个概率极小。小到什么程度呢?
用官方的话说就是。假设每秒发送1万个ack消息,50,000,000年时才可能发生这样的情况。
假设ackVal不为0,说明tuple-tree或DAG没有完毕。

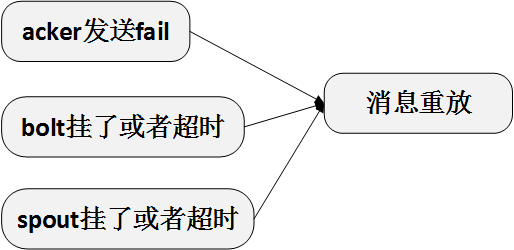

假设长时间不为0,通过超时。能够触发一个超时回调。在这个回调中调用spout的fail方法,来进行重放。
如此,就保证了消息处理不会漏掉。但可能会反复。
结语
以上。就是storm保证消息至少处理一次的语义的机制 。
