verilog中阻塞与非阻塞赋值形象理解

一、阻塞赋值

阻塞赋值，顾名思义，即在一个always块中，后面的语句会受到前语句的影响，具体来说，在同一个always中，一条阻塞赋值语句如果没有执行结束，那么该语句后面的语句就不能被执行，即被“阻塞”。

也就是说always块内的语句是一种顺序关系，这里和C语言很类似。比如，在C语言中，b=a;c=b;执行的时候就是先执行第一句b=a，然后执行下一句c=b，最后结果是a=c。同样，在时钟沿触发下，always块内，阻塞赋值也是顺序执行，如下代码：

always@(posedge clk)
    begin
        b = a;
        c = b;
    end

在时钟上升沿来的时候，a赋给b,执行完成后，b在赋给c，整个代码执行完时，a=c，效果与C语言同。 其过程下图所示 ：

二、非阻塞赋值

在说非阻塞赋值之前，我们要先知道触发器的工作原理。即在时钟到来时，触发器会将输入端的数据打到输出端，这是受时钟节拍控制的。其实，非阻塞赋值更能体现出硬件电路工作时的实际情况。那么非阻塞赋值具体是怎么回事呢？ 继续用上面的例子：

always@(posedge clk)
    begin
        b <= a;
        c <= b;
    end

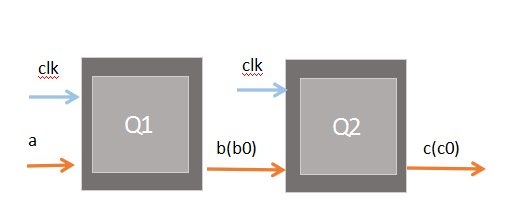

在时钟上升沿到来时，该always块就不同于阻塞赋值的最终输出结果a=c，而是a传递到c需要间隔两个时钟，怎么理解呢？ 直接看图吧 ：

非阻塞赋值是由时钟节拍决定，在时钟上升到来时，执行赋值语句右边，然后将begin-end之间的所有赋值语句同时赋值到赋值语句的左边，注意：是begin-end之间的所有语句，一起执行，且一个时钟只执行一次。

对于上面的例子，在第一个时钟上升沿到来时，a把值赋给b，b把值赋给c，而此时b的值还没有被更新（即a的值还没有被触发器打给b），只是将b0(b前一次的值)打给c，所以第一个时钟结束后，b的当前值是a，c的当前值是b0（图中的c0）。第二个时钟上升沿到来时，才将当前的b赋给c，由触发器输出，所以此时c的值才更新为a，故a和c相差2个时钟。
