FPGA 读取SD卡图片数据(top_sd_photo)
一、SD卡介绍
传送门:https://blog.csdn.net/qq_39507748/article/details/113195336
初始化以及读写操作的流程文章中也有说到。
二、实验内容
- 有一个开关switch,可以切换读取的图片,也即切换读取的扇区地址。每张图片在SD卡中的起始扇区地址以及地址范围(或者说图片大小)可以使用winhex软件进行查看。
- 读取SD卡16bit的图片数据,然后对每8个16bit数据进行拼接,先将16bit补0扩到32bit,再拼接成256bit。
三、程序设计
sd_read_photo
模块根据switch
信号输出相应的表示开始读的信号sd_rd_start_en
,和扇区起始地址sd_rd_sec_addr
给sd_ctrl_top
模块以控制SD卡的数据读取。
顶层模块的代码如下:
module top_sd_photo(
input clk_50m ,
input clk_50m_180deg ,
input sys_rst_n , //系统复位,低电平有效
input ddr_init_done,
input [1:0] switch,
//SD卡接口
input sd_miso , //SD卡SPI串行输入数据信号
output sd_clk , //SD卡SPI时钟信号
output sd_cs , //SD卡SPI片选信号
output sd_mosi , //SD卡SPI串行输出数据信号
output [255:0] sd_dout_256bit,
output sd_dout_valid,
output sd_init_done
);
wire rst_n ;
wire sys_init_done ; //系统初始化完成
wire sd_rd_start_en ; //开始写SD卡数据信号
wire [31:0] sd_rd_sec_addr ; //读数据扇区地址
wire sd_rd_busy ; //读忙信号
wire sd_rd_val_en ; //数据读取有效使能信号
wire [15:0] sd_rd_val_data ; //读数据
//wire sd_init_done ; //SD卡初始化完成信号
//*****************************************************
//** main code
//*****************************************************
assign rst_n = sys_rst_n&sd_init_done & ddr_init_done;
//assign sys_init_done = sd_init_done & ddr_init_done;
//读取SD卡图片
sd_read_photo u_sd_read_photo(
.clk (clk_50m),
//系统初始化完成之后,再开始从SD卡中读取图片
.rst_n (rst_n),
.switch (switch),
.rd_busy (sd_rd_busy),
.rd_start_en (sd_rd_start_en),
.rd_sec_addr (sd_rd_sec_addr)
);
//SD卡顶层控制模块
sd_ctrl_top u_sd_ctrl_top(
.clk_ref (clk_50m),
.clk_ref_180deg (clk_50m_180deg),
.rst_n (sys_rst_n),
//SD卡接口
.sd_miso (sd_miso),
.sd_clk (sd_clk),
.sd_cs (sd_cs),
.sd_mosi (sd_mosi),
//用户写SD卡接口
.wr_start_en (1'b0), //不需要写入数据,写入接口赋值为0
.wr_sec_addr (32'b0),
.wr_data (16'b0),
.wr_busy (),
.wr_req (),
//用户读SD卡接口
.rd_start_en (sd_rd_start_en),
.rd_sec_addr (sd_rd_sec_addr),
.rd_busy (sd_rd_busy),
.rd_val_en (sd_rd_val_en),
.rd_val_data (sd_rd_val_data),
.sd_init_done (sd_init_done)
);
//以下完成对8个16bit数据的拼接,先补0扩到32bit,再拼接成256bit
reg [3:0]count;
always@(posedge clk_50m)
begin
if(!sys_rst_n)
count <= 4'b0;
else if (count == 4'b1000)
count <= 4'b0;
else if(sd_rd_val_en)
count <= count + 4'b1;
else
count <= count;
end
//移位
reg [255:0] data;
always@(posedge clk_50m)
begin
if(!sys_rst_n)
data <= 256'b0000;
else if(sd_rd_val_en)
data <= {{16'b0,sd_rd_val_data},data[255:32]};
end
//输出
reg out_valid;
always@(posedge clk_50m)
begin
if(!sys_rst_n)
out_valid <= 0;
else if(count == 4'b1000)
out_valid <=1;
else
out_valid <= 0;
end
assign sd_dout_256bit = data;
assign sd_dout_valid = out_valid;
endmodule
SD卡控制器模块的代码如下:
module sd_ctrl_top(
input clk_ref , //时钟信号
input clk_ref_180deg, //时钟信号,与clk_ref相位相差180度
input rst_n , //复位信号,低电平有效
//SD卡接口
input sd_miso , //SD卡SPI串行输入数据信号
output sd_clk , //SD卡SPI时钟信号
output reg sd_cs , //SD卡SPI片选信号
output reg sd_mosi , //SD卡SPI串行输出数据信号
//用户写SD卡接口
input wr_start_en , //开始写SD卡数据信号
input [31:0] wr_sec_addr , //写数据扇区地址
input [15:0] wr_data , //写数据
output wr_busy , //写数据忙信号
output wr_req , //写数据请求信号
//用户读SD卡接口
input rd_start_en , //开始读SD卡数据信号
input [31:0] rd_sec_addr , //读数据扇区地址
output rd_busy , //读数据忙信号
output rd_val_en , //读数据有效信号
output [15:0] rd_val_data , //读数据
output sd_init_done //SD卡初始化完成信号
);
//wire define
wire init_sd_clk ; //初始化SD卡时的低速时钟
wire init_sd_cs ; //初始化模块SD片选信号
wire init_sd_mosi ; //初始化模块SD数据输出信号
wire wr_sd_cs ; //写数据模块SD片选信号
wire wr_sd_mosi ; //写数据模块SD数据输出信号
wire rd_sd_cs ; //读数据模块SD片选信号
wire rd_sd_mosi ; //读数据模块SD数据输出信号
//*****************************************************
//** main code
//*****************************************************
//SD卡的SPI_CLK
assign sd_clk = (sd_init_done==1'b0) ? init_sd_clk : clk_ref_180deg;
//SD卡接口信号选择
always @(*) begin
//SD卡初始化完成之前,端口信号和初始化模块信号相连
if(sd_init_done == 1'b0) begin
sd_cs = init_sd_cs;
sd_mosi = init_sd_mosi;
end
else if(wr_busy) begin
sd_cs = wr_sd_cs;
sd_mosi = wr_sd_mosi;
end
else if(rd_busy) begin
sd_cs = rd_sd_cs;
sd_mosi = rd_sd_mosi;
end
else begin
sd_cs = 1'b1;
sd_mosi = 1'b1;
end
end
//SD卡初始化
sd_init u_sd_init(
.clk_ref (clk_ref),
.rst_n (rst_n),
.sd_miso (sd_miso),
.sd_clk (init_sd_clk),
.sd_cs (init_sd_cs),
.sd_mosi (init_sd_mosi),
.sd_init_done (sd_init_done)
);
//SD卡写数据
sd_write u_sd_write(
.clk_ref (clk_ref),
.clk_ref_180deg (clk_ref_180deg),
.rst_n (rst_n),
.sd_miso (sd_miso),
.sd_cs (wr_sd_cs),
.sd_mosi (wr_sd_mosi),
//SD卡初始化完成之后响应写操作
.wr_start_en (wr_start_en & sd_init_done),
.wr_sec_addr (wr_sec_addr),
.wr_data (wr_data),
.wr_busy (wr_busy),
.wr_req (wr_req)
);
//SD卡读数据
sd_read u_sd_read(
.clk_ref (clk_ref),
.clk_ref_180deg (clk_ref_180deg),
.rst_n (rst_n),
.sd_miso (sd_miso),
.sd_cs (rd_sd_cs),
.sd_mosi (rd_sd_mosi),
//SD卡初始化完成之后响应读操作
.rd_start_en (rd_start_en & sd_init_done),
.rd_sec_addr (rd_sec_addr),
.rd_busy (rd_busy),
.rd_val_en (rd_val_en),
.rd_val_data (rd_val_data)
);
endmodule
SD卡控制器模块例化了SD卡初始化模块(sd_init)、SD卡写数据模块(sd_write)和SD卡读数据模块(sd_read)。由于这三个模块都驱动着SD卡的引脚,因此在代码的第42行开始的always块中,用于选择哪一个模块连接至SD卡的引脚。在代码的第40行,init_sd_clk用于初始化SD卡时提供较慢的时钟,在SD卡初始化完成之后,再将较快的时钟clk_ref_180deg赋值给sd_clk。sd_clk从上电之后,是一直都有时钟的,而我们在前面说过SPI_CLK的时钟在空闲时为高电平或者低电平。事实上,为了简化设计,sd_clk在空闲时提供时钟也是可以的,其是否有效主要由片选信号来控制。
在这里主要介绍下SD卡控制器模块的使用方法。当外部需要对SD卡进行读写操作时,首先要判断sd_init_done(SD卡初始化完成)信号,该信号拉高之后才能对SD卡进行读写操作;在对SD卡进行写操作时,只需给出wr_start_en(开始写SD卡数据信号)和wr_sec_addr(写数据扇区地址),此时SD卡控制器模块会拉高wr_busy信号,开始对SD卡发起写入命令;在命令发起成功后SD卡控制器模块会输出wr_req(写数据请求)信号,此时我们给出wr_data(写数据)即可将数据写入SD卡中;待所有数据写入完成后,wr_busy信号拉低,即可再次发起读写操作。SD卡的读操作是给出rd_start_en(rd_start_en)和rd_sec_addr(读数据扇区地址),此时SD卡控制器会拉高rd_busy(读数据忙)信号,开始对SD卡发起读出命令;在命令发起成功后SD卡控制器模块会输出rd_val_en(读数据有效)信号和rd_val_data(读数据),待所有数据读完之后,拉低rd_busy信号。需要注意的是,SD卡单次写入和读出的数据量为512个字节,因 为接口封装为16位数据,所以单次读写操作会有256个16位数据。
SD卡初始化模块完成对SD卡的上电初始化操作,我们在SD卡的简介部分已经详细的介绍了SD卡的初始化流程,我们只需要按照SD卡的初始化步骤即可完成SD卡的初始化。由SD卡的初始化流程可知,其步骤非常适合状态机编写,其状态跳转图如图 39.4.3所示。

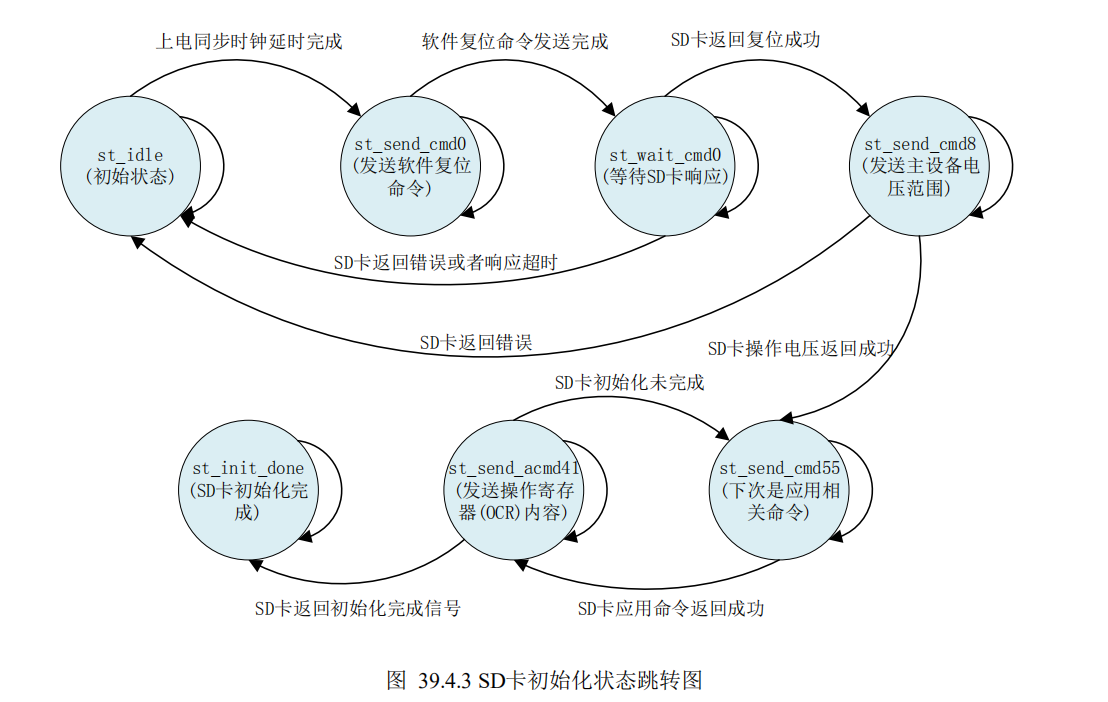

由上图可知,我们把SD卡初始化过程定义为7个状态,分别为st_idle(初始状态)、st_send_cmd0(发送软件复位命令)、st_wait_cmd0(等待SD卡响应)、st_send_cmd8(发送CMD8命令)、st_send_cmd55(发送CMD55命令)、st_send_acmd41(发送ACMD41命令)以及st_init_done(SD卡初始化完成)。因为SD卡的初始化只需要上电后执行一次,所以在初始化完成之后,状态机一直处于st_init_done状态。
SD卡初始化模块的代码如下所示:
module sd_init(
input clk_ref , //时钟信号
input rst_n , //复位信号,低电平有效
input sd_miso , //SD卡SPI串行输入数据信号
output sd_clk , //SD卡SPI时钟信号
output reg sd_cs , //SD卡SPI片选信号
output reg sd_mosi , //SD卡SPI串行输出数据信号
output reg sd_init_done //SD卡初始化完成信号
);
//parameter define
//SD卡软件复位命令,由于命令号及参数为固定值,CRC也为固定值,CRC = 8'h95
parameter CMD0 = {8'h40,8'h00,8'h00,8'h00,8'h00,8'h95};
//接口状态命令,发送主设备的电压范围,用于区分SD卡版本,只有2.0及以后的卡才支持CMD8命令
//MMC卡及V1.x的卡,不支持此命令,由于命令号及参数为固定值,CRC也为固定值,CRC = 8'h87
parameter CMD8 = {8'h48,8'h00,8'h00,8'h01,8'haa,8'h87};
//告诉SD卡接下来的命令是应用相关命令,而非标准命令, 不需要CRC
parameter CMD55 = {8'h77,8'h00,8'h00,8'h00,8'h00,8'hff};
//发送操作寄存器(OCR)内容, 不需要CRC
parameter ACMD41= {8'h69,8'h40,8'h00,8'h00,8'h00,8'hff};
//时钟分频系数,初始化SD卡时降低SD卡的时钟频率,50M/250K = 200
parameter DIV_FREQ = 200;
//上电至少等待74个同步时钟周期,在等待上电稳定期间,sd_cs = 1,sd_mosi = 1
parameter POWER_ON_NUM = 5000;
//发送软件复位命令时等待SD卡返回的最大时间,T = 100ms; 100_000us/4us = 25000
//当超时计数器等于此值时,认为SD卡响应超时,重新发送软件复位命令
parameter OVER_TIME_NUM = 25000;
parameter st_idle = 7'b000_0001; //默认状态,上电等待SD卡稳定
parameter st_send_cmd0 = 7'b000_0010; //发送软件复位命令
parameter st_wait_cmd0 = 7'b000_0100; //等待SD卡响应
parameter st_send_cmd8 = 7'b000_1000; //发送主设备的电压范围,检测SD卡是否满足
parameter st_send_cmd55 = 7'b001_0000; //告诉SD卡接下来的命令是应用相关命令
parameter st_send_acmd41 = 7'b010_0000; //发送操作寄存器(OCR)内容
parameter st_init_done = 7'b100_0000; //SD卡初始化完成
//reg define
reg [7:0] cur_state ;
reg [7:0] next_state ;
reg [7:0] div_cnt ; //分频计数器
reg div_clk ; //分频后的时钟
reg [12:0] poweron_cnt ; //上电等待稳定计数器
reg res_en ; //接收SD卡返回数据有效信号
reg [47:0] res_data ; //接收SD卡返回数据
reg res_flag ; //开始接收返回数据的标志
reg [5:0] res_bit_cnt ; //接收位数据计数器
reg [5:0] cmd_bit_cnt ; //发送指令位计数器
reg [15:0] over_time_cnt ; //超时计数器
reg over_time_en ; //超时使能信号
wire div_clk_180deg ; //时钟相位和div_clk相差180度
//*****************************************************
//** main code
//*****************************************************
assign sd_clk = ~div_clk; //SD_CLK
assign div_clk_180deg = ~div_clk; //相位和DIV_CLK相差180度的时钟
//时钟分频,div_clk = 250KHz
always @(posedge clk_ref or negedge rst_n) begin
if(!rst_n) begin
div_clk <= 1'b0;
div_cnt <= 8'd0;
end
else begin
if(div_cnt == DIV_FREQ/2-1'b1) begin
div_clk <= ~div_clk;
div_cnt <= 8'd0;
end
else
div_cnt <= div_cnt + 1'b1;
end
end
//上电等待稳定计数器
always @(posedge div_clk or negedge rst_n) begin
if(!rst_n)
poweron_cnt <= 13'd0;
else if(cur_state == st_idle) begin
if(poweron_cnt < POWER_ON_NUM)
poweron_cnt <= poweron_cnt + 1'b1;
end
else
poweron_cnt <= 13'd0;
end
//接收sd卡返回的响应数据
//在div_clk_180deg(sd_clk)的上升沿锁存数据
always @(posedge div_clk_180deg or negedge rst_n) begin
if(!rst_n) begin
res_en <= 1'b0;
res_data <= 48'd0;
res_flag <= 1'b0;
res_bit_cnt <= 6'd0;
end
else begin
//sd_miso = 0 开始接收响应数据
if(sd_miso == 1'b0 && res_flag == 1'b0) begin
res_flag <= 1'b1;
res_data <= {res_data[46:0],sd_miso};
res_bit_cnt <= res_bit_cnt + 6'd1;
res_en <= 1'b0;
end
else if(res_flag) begin
//R1返回1个字节,R3 R7返回5个字节
//在这里统一按照6个字节来接收,多出的1个字节为NOP(8个时钟周期的延时)
res_data <= {res_data[46:0],sd_miso};
res_bit_cnt <= res_bit_cnt + 6'd1;
if(res_bit_cnt == 6'd47) begin
res_flag <= 1'b0;
res_bit_cnt <= 6'd0;
res_en <= 1'b1;
end
end
else
res_en <= 1'b0;
end
end
always @(posedge div_clk or negedge rst_n) begin
if(!rst_n)
cur_state <= st_idle;
else
cur_state <= next_state;
end
always @(*) begin
next_state = st_idle;
case(cur_state)
st_idle : begin
//上电至少等待74个同步时钟周期
if(poweron_cnt == POWER_ON_NUM) //默认状态,上电等待SD卡稳定
next_state = st_send_cmd0;
else
next_state = st_idle;
end
st_send_cmd0 : begin //发送软件复位命令
if(cmd_bit_cnt == 6'd47)
next_state = st_wait_cmd0;
else
next_state = st_send_cmd0;
end
st_wait_cmd0 : begin //等待SD卡响应
if(res_en) begin //SD卡返回响应信号
if(res_data[47:40] == 8'h01) //SD卡返回复位成功
next_state = st_send_cmd8;
else
next_state = st_idle;
end
else if(over_time_en) //SD卡响应超时
next_state = st_idle;
else
next_state = st_wait_cmd0;
end
//发送主设备的电压范围,检测SD卡是否满足
st_send_cmd8 : begin
if(res_en) begin //SD卡返回响应信号
//返回SD卡的操作电压,[19:16] = 4'b0001(2.7V~3.6V)
if(res_data[19:16] == 4'b0001)
next_state = st_send_cmd55;
else
next_state = st_idle;
end
else
next_state = st_send_cmd8;
end
//告诉SD卡接下来的命令是应用相关命令
st_send_cmd55 : begin
if(res_en) begin //SD卡返回响应信号
if(res_data[47:40] == 8'h01) //SD卡返回空闲状态
next_state = st_send_acmd41;
else
next_state = st_send_cmd55;
end
else
next_state = st_send_cmd55;
end
st_send_acmd41 : begin //发送操作寄存器(OCR)内容
if(res_en) begin //SD卡返回响应信号
if(res_data[47:40] == 8'h00) //初始化完成信号
next_state = st_init_done;
else
next_state = st_send_cmd55; //初始化未完成,重新发起
end
else
next_state = st_send_acmd41;
end
st_init_done : next_state = st_init_done; //初始化完成
default : next_state = st_idle;
endcase
end
//SD卡在div_clk_180deg(sd_clk)的上升沿锁存数据,因此在sd_clk的下降沿输出数据
//为了统一在alway块中使用上升沿触发,此处使用和sd_clk相位相差180度的时钟
always @(posedge div_clk or negedge rst_n) begin
if(!rst_n) begin
sd_cs <= 1'b1;
sd_mosi <= 1'b1;
sd_init_done <= 1'b0;
cmd_bit_cnt <= 6'd0;
over_time_cnt <= 16'd0;
over_time_en <= 1'b0;
end
else begin
over_time_en <= 1'b0;
case(cur_state)
st_idle : begin //默认状态,上电等待SD卡稳定
sd_cs <= 1'b1; //在等待上电稳定期间,sd_cs=1
sd_mosi <= 1'b1; //sd_mosi=1
end
st_send_cmd0 : begin //发送CMD0软件复位命令
cmd_bit_cnt <= cmd_bit_cnt + 6'd1;
sd_cs <= 1'b0;
sd_mosi <= CMD0[6'd47 - cmd_bit_cnt]; //先发送CMD0命令高位
if(cmd_bit_cnt == 6'd47)
cmd_bit_cnt <= 6'd0;
end
//在接收CMD0响应返回期间,片选CS拉低,进入SPI模式
st_wait_cmd0 : begin
sd_mosi <= 1'b1;
if(res_en) //SD卡返回响应信号
//接收完成之后再拉高,进入SPI模式
sd_cs <= 1'b1;
over_time_cnt <= over_time_cnt + 1'b1; //超时计数器开始计数
//SD卡响应超时,重新发送软件复位命令
if(over_time_cnt == OVER_TIME_NUM - 1'b1)
over_time_en <= 1'b1;
if(over_time_en)
over_time_cnt <= 16'd0;
end
st_send_cmd8 : begin //发送CMD8
if(cmd_bit_cnt<=6'd47) begin
cmd_bit_cnt <= cmd_bit_cnt + 6'd1;
sd_cs <= 1'b0;
sd_mosi <= CMD8[6'd47 - cmd_bit_cnt]; //先发送CMD8命令高位
end
else begin
sd_mosi <= 1'b1;
if(res_en) begin //SD卡返回响应信号
sd_cs <= 1'b1;
cmd_bit_cnt <= 6'd0;
end
end
end
st_send_cmd55 : begin //发送CMD55
if(cmd_bit_cnt<=6'd47) begin
cmd_bit_cnt <= cmd_bit_cnt + 6'd1;
sd_cs <= 1'b0;
sd_mosi <= CMD55[6'd47 - cmd_bit_cnt];
end
else begin
sd_mosi <= 1'b1;
if(res_en) begin //SD卡返回响应信号
sd_cs <= 1'b1;
cmd_bit_cnt <= 6'd0;
end
end
end
st_send_acmd41 : begin //发送ACMD41
if(cmd_bit_cnt <= 6'd47) begin
cmd_bit_cnt <= cmd_bit_cnt + 6'd1;
sd_cs <= 1'b0;
sd_mosi <= ACMD41[6'd47 - cmd_bit_cnt];
end
else begin
sd_mosi <= 1'b1;
if(res_en) begin //SD卡返回响应信号
sd_cs <= 1'b1;
cmd_bit_cnt <= 6'd0;
end
end
end
st_init_done : begin //初始化完成
sd_init_done <= 1'b1;
sd_cs <= 1'b1;
sd_mosi <= 1'b1;
end
default : begin
sd_cs <= 1'b1;
sd_mosi <= 1'b1;
end
endcase
end
end
endmodule
下面重点讲解一下这段代码:
//接收sd卡返回的响应数据
//在div_clk_180deg(sd_clk)的上升沿锁存数据
always @(posedge div_clk_180deg or negedge rst_n) begin
if(!rst_n) begin
res_en <= 1'b0;
res_data <= 48'd0;
res_flag <= 1'b0;
res_bit_cnt <= 6'd0;
end
else begin
//sd_miso = 0 开始接收响应数据
if(sd_miso == 1'b0 && res_flag == 1'b0) begin
res_flag <= 1'b1;
res_data <= {res_data[46:0],sd_miso};
res_bit_cnt <= res_bit_cnt + 6'd1;
res_en <= 1'b0;
end
else if(res_flag) begin
//R1返回1个字节,R3 R7返回5个字节
//在这里统一按照6个字节来接收,多出的1个字节为NOP(8个时钟周期的延时)
res_data <= {res_data[46:0],sd_miso};
res_bit_cnt <= res_bit_cnt + 6'd1;
if(res_bit_cnt == 6'd47) begin
res_flag <= 1'b0;
res_bit_cnt <= 6'd0;
res_en <= 1'b1;
end
end
else
res_en <= 1'b0;
end
end
在上述代码的always语句块中,我们使用div_clk_180deg(同sd_clk)的上升沿采集SD卡返回的信号,而其它语句块使用div_clk时钟(sd_clk相位偏差180度的时钟)来操作,这是因为SD卡的SPI模式下SD卡的上升沿锁存(采集)数据,在下降沿的时候更新(发送)数据,所 以在SD卡的上升沿采集数据是数据保持稳定的时刻,以确保采集的数据不会发送错误。我们知道,SD卡在初始化过程中共返回三种响应类型,分别为R1、R3和R7,其中返回的R3类型和R7类 型中包含R1类型,R1类型最高位固定为0,而SD_MISO在空闲时是为高电平状态,因此我们可以通过判断SD_MISO引脚拉低作为开始接收响应信号的条件。
图 39.4.4 和图 39.4.5为SD卡初始化过程中SignalTap抓取的波形图,从图中我们可以清晰的看到在SD卡初始化过程中,各个状态的跳转。在初始化完成之后,sd_init_done信号由低电平变为高电平,说明SD卡初始化完成。
SD卡写操作模块的代码如下:
module sd_write(
input clk_ref , //时钟信号
input clk_ref_180deg, //时钟信号,与clk_ref相位相差180度
input rst_n , //复位信号,低电平有效
//SD卡接口
input sd_miso , //SD卡SPI串行输入数据信号
output reg sd_cs , //SD卡SPI片选信号
output reg sd_mosi , //SD卡SPI串行输出数据信号
//用户写接口
input wr_start_en , //开始写SD卡数据信号
input [31:0] wr_sec_addr , //写数据扇区地址
input [15:0] wr_data , //写数据
output reg wr_busy , //写数据忙信号
output reg wr_req //写数据请求信号
);
//parameter define
parameter HEAD_BYTE = 8'hfe ; //数据头
//reg define
reg wr_en_d0 ; //wr_start_en信号延时打拍
reg wr_en_d1 ;
reg res_en ; //接收SD卡返回数据有效信号
reg [7:0] res_data ; //接收SD卡返回数据
reg res_flag ; //开始接收返回数据的标志
reg [5:0] res_bit_cnt ; //接收位数据计数器
reg [3:0] wr_ctrl_cnt ; //写控制计数器
reg [47:0] cmd_wr ; //写命令
reg [5:0] cmd_bit_cnt ; //写命令位计数器
reg [3:0] bit_cnt ; //写数据位计数器
reg [8:0] data_cnt ; //写入数据数量
reg [15:0] wr_data_t ; //寄存写入的数据,防止发生改变
reg detect_done_flag ; //检测写空闲信号的标志
reg [7:0] detect_data ; //检测到的数据
//wire define
wire pos_wr_en ; //开始写SD卡数据信号的上升沿
//*****************************************************
//** main code
//*****************************************************
assign pos_wr_en = (~wr_en_d1) & wr_en_d0;
//wr_start_en信号延时打拍
always @(posedge clk_ref or negedge rst_n) begin
if(!rst_n) begin
wr_en_d0 <= 1'b0;
wr_en_d1 <= 1'b0;
end
else begin
wr_en_d0 <= wr_start_en;
wr_en_d1 <= wr_en_d0;
end
end
//接收sd卡返回的响应数据
//在clk_ref_180deg(sd_clk)的上升沿锁存数据
always @(posedge clk_ref_180deg or negedge rst_n) begin
if(!rst_n) begin
res_en <= 1'b0;
res_data <= 8'd0;
res_flag <= 1'b0;
res_bit_cnt <= 6'd0;
end
else begin
//sd_miso = 0 开始接收响应数据
if(sd_miso == 1'b0 && res_flag == 1'b0) begin
res_flag <= 1'b1;
res_data <= {res_data[6:0],sd_miso};
res_bit_cnt <= res_bit_cnt + 6'd1;
res_en <= 1'b0;
end
else if(res_flag) begin
res_data <= {res_data[6:0],sd_miso};
res_bit_cnt <= res_bit_cnt + 6'd1;
if(res_bit_cnt == 6'd7) begin
res_flag <= 1'b0;
res_bit_cnt <= 6'd0;
res_en <= 1'b1;
end
end
else
res_en <= 1'b0;
end
end
//写完数据后检测SD卡是否空闲
always @(posedge clk_ref or negedge rst_n) begin
if(!rst_n)
detect_data <= 8'd0;
else if(detect_done_flag)
detect_data <= {detect_data[6:0],sd_miso};
else
detect_data <= 8'd0;
end
//SD卡写入数据
always @(posedge clk_ref or negedge rst_n) begin
if(!rst_n) begin
sd_cs <= 1'b1;
sd_mosi <= 1'b1;
wr_ctrl_cnt <= 4'd0;
wr_busy <= 1'b0;
cmd_wr <= 48'd0;
cmd_bit_cnt <= 6'd0;
bit_cnt <= 4'd0;
wr_data_t <= 16'd0;
data_cnt <= 9'd0;
wr_req <= 1'b0;
detect_done_flag <= 1'b0;
end
else begin
wr_req <= 1'b0;
case(wr_ctrl_cnt)
4'd0 : begin
wr_busy <= 1'b0; //写空闲
sd_cs <= 1'b1;
sd_mosi <= 1'b1;
if(pos_wr_en) begin
cmd_wr <= {8'h58,wr_sec_addr,8'hff}; //写入单个命令块CMD24
wr_ctrl_cnt <= wr_ctrl_cnt + 4'd1; //控制计数器加1
//开始执行写入数据,拉高写忙信号
wr_busy <= 1'b1;
end
end
4'd1 : begin
if(cmd_bit_cnt <= 6'd47) begin //开始按位发送写命令
cmd_bit_cnt <= cmd_bit_cnt + 6'd1;
sd_cs <= 1'b0;
sd_mosi <= cmd_wr[6'd47 - cmd_bit_cnt]; //先发送高字节
end
else begin
sd_mosi <= 1'b1;
if(res_en) begin //SD卡响应
wr_ctrl_cnt <= wr_ctrl_cnt + 4'd1; //控制计数器加1
cmd_bit_cnt <= 6'd0;
bit_cnt <= 4'd1;
end
end
end
4'd2 : begin
bit_cnt <= bit_cnt + 4'd1;
//bit_cnt = 0~7 等待8个时钟周期
//bit_cnt = 8~15,写入命令头8'hfe
if(bit_cnt>=4'd8 && bit_cnt <= 4'd15) begin
sd_mosi <= HEAD_BYTE[4'd15-bit_cnt]; //先发送高字节
if(bit_cnt == 4'd14)
wr_req <= 1'b1; //提前拉高写数据请求信号
else if(bit_cnt == 4'd15)
wr_ctrl_cnt <= wr_ctrl_cnt + 4'd1; //控制计数器加1
end
end
4'd3 : begin //写入数据
bit_cnt <= bit_cnt + 4'd1;
if(bit_cnt == 4'd0) begin
sd_mosi <= wr_data[4'd15-bit_cnt]; //先发送数据高位
wr_data_t <= wr_data; //寄存数据
end
else
sd_mosi <= wr_data_t[4'd15-bit_cnt]; //先发送数据高位
if((bit_cnt == 4'd14) && (data_cnt <= 9'd255))
wr_req <= 1'b1;
if(bit_cnt == 4'd15) begin
data_cnt <= data_cnt + 9'd1;
//写入单个BLOCK共512个字节 = 256 * 16bit
if(data_cnt == 9'd255) begin
data_cnt <= 9'd0;
//写入数据完成,控制计数器加1
wr_ctrl_cnt <= wr_ctrl_cnt + 4'd1;
end
end
end
//写入2个字节CRC校验,由于SPI模式下不检测校验值,此处写入两个字节的8'hff
4'd4 : begin
bit_cnt <= bit_cnt + 4'd1;
sd_mosi <= 1'b1;
//crc写入完成,控制计数器加1
if(bit_cnt == 4'd15)
wr_ctrl_cnt <= wr_ctrl_cnt + 4'd1;
end
4'd5 : begin
if(res_en) //SD卡响应
wr_ctrl_cnt <= wr_ctrl_cnt + 4'd1;
end
4'd6 : begin //等待写完成
detect_done_flag <= 1'b1;
//detect_data = 8'hff时,SD卡写入完成,进入空闲状态
if(detect_data == 8'hff) begin
wr_ctrl_cnt <= wr_ctrl_cnt + 4'd1;
detect_done_flag <= 1'b0;
end
end
default : begin
//进入空闲状态后,拉高片选信号,等待8个时钟周期
sd_cs <= 1'b1;
wr_ctrl_cnt <= wr_ctrl_cnt + 4'd1;
end
endcase
end
end
endmodule
SD卡写数据模块主要完成对SD卡的写操作,在程序的第18定义了一个参数HEAD_BYTE(SD卡写数据头),在开始写入有效数据之前,必须先发送数据头8’hfe。在代码的第60行开始的always语句块中,同样使用clk_ref_180deg(sd_clk)的上升沿采集数据,其原因同SD初始化模块一样,clk_ref_180deg的上升沿是数据保持稳定的时刻,采集的数据不会发生错误。
在代码第100行开始的always语句块中,使用写计数控制器(wr_ctrl_cnt)控制写入的流程。其流程为首先检测开始写入数据信号(wr_start_en)的上升沿,检测到上升沿之后开始发送写命令(CMD24);写命令发送完成等待SD卡返回响应信号;SD卡返回响应命令后,等待8 个时钟周期,随后写入数据头和数据,注意写数据之前写请求信号要提前拉高,以保证写入数据时刻数据是有效的;发送完数据之后,再次发送两个字节的CRC校验值,由于SPI模式下不对数据做校验,这里发送两个字节的8’hff,然后等待SD卡返回响应数据。在接收完SD卡的响应之后给出标志detect_done_flag,以检测SD卡是否进入空闲状态。当SD卡进入空闲状态后等待8个时钟周期即可重新检测开始写入数据信号(wr_start_en)的上升沿。
图 39.4.6为SD卡写数据过程中SignalTap抓取的波形图。从图中可以看出,在检测到wr_start_en的上升沿(脉冲信号)后,wr_busy(写忙信号)开始拉高,sd_cs片选信号拉低,开始对SD卡写命令和数据,wr_req为请求写入的数据,共请求数据256次。在数据及CRC校验写完后detect_done_flag信号拉高,开始等待SD卡空闲。
SD卡读操作模块的代码如下:
module sd_read(
input clk_ref , //时钟信号
input clk_ref_180deg, //时钟信号,与clk_ref相位相差180度
input rst_n , //复位信号,低电平有效
//SD卡接口
input sd_miso , //SD卡SPI串行输入数据信号
output reg sd_cs , //SD卡SPI片选信号
output reg sd_mosi , //SD卡SPI串行输出数据信号
//用户读接口
input rd_start_en , //开始读SD卡数据信号
input [31:0] rd_sec_addr , //读数据扇区地址
output reg rd_busy , //读数据忙信号
output reg rd_val_en , //读数据有效信号
output reg [15:0] rd_val_data //读数据
);
//reg define
reg rd_en_d0 ; //rd_start_en信号延时打拍
reg rd_en_d1 ;
reg res_en ; //接收SD卡返回数据有效信号
reg [7:0] res_data ; //接收SD卡返回数据
reg res_flag ; //开始接收返回数据的标志
reg [5:0] res_bit_cnt ; //接收位数据计数器
reg rx_en_t ; //接收SD卡数据使能信号
reg [15:0] rx_data_t ; //接收SD卡数据
reg rx_flag ; //开始接收的标志
reg [3:0] rx_bit_cnt ; //接收数据位计数器
reg [8:0] rx_data_cnt ; //接收的数据个数计数器
reg rx_finish_en ; //接收完成使能信号
reg [3:0] rd_ctrl_cnt ; //读控制计数器
reg [47:0] cmd_rd ; //读命令
reg [5:0] cmd_bit_cnt ; //读命令位计数器
reg rd_data_flag ; //准备读取数据的标志
//wire define
wire pos_rd_en ; //开始读SD卡数据信号的上升沿
//*****************************************************
//** main code
//*****************************************************
assign pos_rd_en = (~rd_en_d1) & rd_en_d0;
//rd_start_en信号延时打拍
always @(posedge clk_ref or negedge rst_n) begin
if(!rst_n) begin
rd_en_d0 <= 1'b0;
rd_en_d1 <= 1'b0;
end
else begin
rd_en_d0 <= rd_start_en;
rd_en_d1 <= rd_en_d0;
end
end
//接收sd卡返回的响应数据
//在clk_ref_180deg(sd_clk)的上升沿锁存数据
always @(posedge clk_ref_180deg or negedge rst_n) begin
if(!rst_n) begin
res_en <= 1'b0;
res_data <= 8'd0;
res_flag <= 1'b0;
res_bit_cnt <= 6'd0;
end
else begin
//sd_miso = 0 开始接收响应数据
if(sd_miso == 1'b0 && res_flag == 1'b0) begin
res_flag <= 1'b1;
res_data <= {res_data[6:0],sd_miso};
res_bit_cnt <= res_bit_cnt + 6'd1;
res_en <= 1'b0;
end
else if(res_flag) begin
res_data <= {res_data[6:0],sd_miso};
res_bit_cnt <= res_bit_cnt + 6'd1;
if(res_bit_cnt == 6'd7) begin
res_flag <= 1'b0;
res_bit_cnt <= 6'd0;
res_en <= 1'b1;
end
end
else
res_en <= 1'b0;
end
end
//接收SD卡有效数据
//在clk_ref_180deg(sd_clk)的上升沿锁存数据
always @(posedge clk_ref_180deg or negedge rst_n) begin
if(!rst_n) begin
rx_en_t <= 1'b0;
rx_data_t <= 16'd0;
rx_flag <= 1'b0;
rx_bit_cnt <= 4'd0;
rx_data_cnt <= 9'd0;
rx_finish_en <= 1'b0;
end
else begin
rx_en_t <= 1'b0;
rx_finish_en <= 1'b0;
//数据头0xfe 8'b1111_1110,所以检测0为起始位
if(rd_data_flag && sd_miso == 1'b0 && rx_flag == 1'b0)
rx_flag <= 1'b1;
else if(rx_flag) begin
rx_bit_cnt <= rx_bit_cnt + 4'd1;
rx_data_t <= {rx_data_t[14:0],sd_miso};
if(rx_bit_cnt == 4'd15) begin
rx_data_cnt <= rx_data_cnt + 9'd1;
//接收单个BLOCK共512个字节 = 256 * 16bit
if(rx_data_cnt <= 9'd255)
rx_en_t <= 1'b1;
else if(rx_data_cnt == 9'd257) begin //接收两个字节的CRC校验值
rx_flag <= 1'b0;
rx_finish_en <= 1'b1; //数据接收完成
rx_data_cnt <= 9'd0;
rx_bit_cnt <= 4'd0;
end
end
end
else
rx_data_t <= 16'd0;
end
end
//寄存输出数据有效信号和数据
always @(posedge clk_ref or negedge rst_n) begin
if(!rst_n) begin
rd_val_en <= 1'b0;
rd_val_data <= 16'd0;
end
else begin
if(rx_en_t) begin
rd_val_en <= 1'b1;
rd_val_data <= rx_data_t;
end
else
rd_val_en <= 1'b0;
end
end
//读命令
always @(posedge clk_ref or negedge rst_n) begin
if(!rst_n) begin
sd_cs <= 1'b1;
sd_mosi <= 1'b1;
rd_ctrl_cnt <= 4'd0;
cmd_rd <= 48'd0;
cmd_bit_cnt <= 6'd0;
rd_busy <= 1'b0;
rd_data_flag <= 1'b0;
end
else begin
case(rd_ctrl_cnt)
4'd0 : begin
rd_busy <= 1'b0;
sd_cs <= 1'b1;
sd_mosi <= 1'b1;
if(pos_rd_en) begin
cmd_rd <= {8'h51,rd_sec_addr,8'hff}; //写入单个命令块CMD17
rd_ctrl_cnt <= rd_ctrl_cnt + 4'd1; //控制计数器加1
//开始执行读取数据,拉高读忙信号
rd_busy <= 1'b1;
end
end
4'd1 : begin
if(cmd_bit_cnt <= 6'd47) begin //开始按位发送读命令
cmd_bit_cnt <= cmd_bit_cnt + 6'd1;
sd_cs <= 1'b0;
sd_mosi <= cmd_rd[6'd47 - cmd_bit_cnt]; //先发送高字节
end
else begin
sd_mosi <= 1'b1;
if(res_en) begin //SD卡响应
rd_ctrl_cnt <= rd_ctrl_cnt + 4'd1; //控制计数器加1
cmd_bit_cnt <= 6'd0;
end
end
end
4'd2 : begin
//拉高rd_data_flag信号,准备接收数据
rd_data_flag <= 1'b1;
if(rx_finish_en) begin //数据接收完成
rd_ctrl_cnt <= rd_ctrl_cnt + 4'd1;
rd_data_flag <= 1'b0;
sd_cs <= 1'b1;
end
end
default : begin
//进入空闲状态后,拉高片选信号,等待8个时钟周期
sd_cs <= 1'b1;
rd_ctrl_cnt <= rd_ctrl_cnt + 4'd1;
end
endcase
end
end
endmodule
SD卡读数据模块主要完成对SD卡的读操作。在代码的第60行开始的always语句块和第91行开始的always语句块中,同样采用clk_ref_180deg的上升沿采集数据,其原因同SD初始化模块一样,clk_ref_180deg的上升沿是数据保持稳定的时刻,采集的数据不会发生错误。
在代码第144行开始的always语句块中,使用读计数控制器(rd_ctrl_cnt)控制读取数据的流程。其流程为检测开始读取数据信号(rd_start_en)的上升沿,检测到上升沿之后开始发送读命令(CMD17);读命令发送完成之后等待SD卡返回响应信号;SD卡返回响应命令后,准备接收SD卡的数据头,因为SD卡的数据头为8’hfe = 8’b1111_1110,所以我们只需要检测SD_MISO输入引脚的第一个低电平即可检测到数据头;检测到数据头之后,紧跟后面的就是256个16位数据和两个字节的CRC校验值,我们只需接收有效数据,CRC的校验值可不用关心;CRC校验接收完成后等待8个时钟周期即可检测开始读取数据信号(rd_start_en)的上升沿,再次对SD卡进行读操作。
图 39.4.8为SD卡读数据过程中SignalTap抓取的波形图。从图中可以看出,在检测到rd_start_en的上升沿(脉冲信号)后,rd_busy(读忙信号)开始拉高,sd_cs片选信号拉低,开始对SD卡发送读命令;在SD卡返回读命令响应信号后,拉高rd_data_flag信号,开始检测数据头8’hfe;在检测到数据头8’hfe后,开始接收SD卡返回的有效数据,共返回256个16位数 据;数据接收完成后产生rx_finish_en(接收完成信号)脉冲信号,拉低rd_data_flag和sd_cs(SD片选信号),等待8个时钟周期后拉低rd_busy信号,此时可以进行下一次读操作。
SD卡读取模块的代码如下:
module sd_read_photo(
input clk , //时钟信号
input rst_n , //复位信号,低电平有效
input [1:0] switch , //图片选择信号
input rd_busy , //SD卡读忙信号
output reg rd_start_en , //开始写SD卡数据信号
output reg [31:0] rd_sec_addr //读数据扇区地址
);
parameter PHOTO_BASE_ADDR = 32'd8192;
parameter PHOTO_SECCTION_ADDR0 = 32'd32832; //图片1扇区起始地址
parameter PHOTO_SECCTION_ADDR1 = 32'd98368; //图片2扇区起始地址
parameter PHOTO_SECCTION_ADDR2 = 32'd163904; //图片3扇区起始地址
parameter PHOTO_SECCTION_ADDR3 = 32'd229440; //图片4扇区起始地址
//4k*4k/256 = 65536 一次读256个16bit
parameter RD_SECTION_NUM = 17'd65536 ; //图片总共读出的次数
//512*512/256 = 1024 一次读256个16bit
//parameter RD_SECTION_NUM = 17'd1024 ; //图片总共读出的次数
//reg define
reg [1:0] rd_flow_cnt ; //读数据流程控制计数器
reg [10:0] rd_sec_cnt ; //读扇区次数计数器
reg rd_addr_sw ; //读两张图片切换
reg [25:0] delay_cnt ; //延时切换图片计数器
reg rd_busy_d0 ; //读忙信号打拍,用来采下降沿
reg rd_busy_d1 ;
//wire define
wire neg_rd_busy ; //SD卡读忙信号下降沿
//*****************************************************
//** main code
//*****************************************************
assign neg_rd_busy = rd_busy_d1 & (~rd_busy_d0);
//图片选择,switch为选择信号,对应4幅图片
reg [31:0] PHOTO_SECCTION_ADDR;
always @(*)
begin
if (switch == 2'b00)
PHOTO_SECCTION_ADDR <= PHOTO_BASE_ADDR + PHOTO_SECCTION_ADDR0;
else if (switch == 2'b01)
PHOTO_SECCTION_ADDR <= PHOTO_BASE_ADDR + PHOTO_SECCTION_ADDR1;
else if (switch == 2'b10)
PHOTO_SECCTION_ADDR <= PHOTO_BASE_ADDR + PHOTO_SECCTION_ADDR2;
else if (switch == 2'b11)
PHOTO_SECCTION_ADDR <= PHOTO_BASE_ADDR + PHOTO_SECCTION_ADDR3;
else
PHOTO_SECCTION_ADDR <= PHOTO_BASE_ADDR + PHOTO_SECCTION_ADDR0;
end
//对rd_busy信号进行延时打拍,用于采rd_busy信号的下降沿
always @(posedge clk or negedge rst_n) begin
if(rst_n == 1'b0) begin
rd_busy_d0 <= 1'b0;
rd_busy_d1 <= 1'b0;
end
else begin
rd_busy_d0 <= rd_busy;
rd_busy_d1 <= rd_busy_d0;
end
end
//读取SD卡中的图片,只读一张
always @(posedge clk or negedge rst_n) begin
if(!rst_n) begin
rd_flow_cnt <= 2'd0;
rd_sec_cnt <= 11'd0;
rd_start_en <= 1'b0;
rd_sec_addr <= 32'd0;
delay_cnt <= 26'b0;
end
else begin
rd_start_en <= 1'b0;
case(rd_flow_cnt)
2'd0 : begin
//开始读取SD卡数据
rd_flow_cnt <= rd_flow_cnt + 2'd1;
rd_start_en <= 1'b1;
rd_sec_addr <= PHOTO_SECCTION_ADDR;
end
2'd1 : begin
//读忙信号的下降沿代表读完一个扇区,开始读取下一扇区地址数据
if(neg_rd_busy) begin
rd_sec_cnt <= rd_sec_cnt + 11'd1;
rd_sec_addr <= rd_sec_addr + 32'd1;
//单张图片读完
if(rd_sec_cnt == RD_SECTION_NUM - 11'b1) begin
rd_sec_cnt <= 11'd0;
rd_flow_cnt <= rd_flow_cnt + 2'd1;
end
else
rd_start_en <= 1'b1;
end
end
2'd2 : begin
delay_cnt <= delay_cnt + 26'd1; //读取完成后延时1秒
if(delay_cnt == 26'd50_000_000 - 26'd1) begin //50_000_000*20ns = 1s
delay_cnt <= 26'd0;
rd_flow_cnt <= 2'd0;
end
end
default : ;
endcase
end
end
endmodule
代码中使用了一个简单的状态机实现了循环读取图片的逻辑。
