FPGA 中差分时钟的使用

一、前言

很多FPGA的板载时钟(板载晶振提供)不是普通的单端时钟信号,而是差分时钟信号,比如我正在使用的genesys2开发板。

此时我们就不能像使用普通时钟信号一样直接使用差分时钟信号,而是需要使用IBUFGDS(xilinx 原语)或者PLL将差分信号转换成单端信号。

PLL之所以也可以用来将差分时钟转换成单端时钟,是因为我们可以设置其输入时钟的source为Differential clock capable pin,也即告诉PLL输入时钟差分时钟。其实PLL也是在自己内部调用IBUFGDS来实现信号转换的。如果你只是想单纯的转换成单端时钟,那么直接设置输出频率等于输入频率即可,否则你也可以直接实现分频操作。

在这里插入图片描述
下面就以一个对差分时钟进行分频的例子来验证上面所说的话。

二、差分时钟分频方法

由以上叙述我们不难发现,对差分时钟进行分频有两种方式,分别是:

  • 第一种方式是先使用IBUFGDS将差分时钟转换成单端时钟,然后送入PLL进行分频。此时PLL的输入时钟的source选择单端时钟即可。
  • 第二种方式是直接使用PLL同时完成差分信号到单端时钟的转换和分频。

三、程序设计

1、方式一

module test(
    input clk_p,
    input clk_n,
    output led
    );
    wire clk;
    wire locked;

    IBUFGDS clk_inst (
        .O(clk),
        .I(clk_p),
        .IB(clk_n)
    );

    clk_wiz_0 diff_2_single
    (
        .clk_out1(clk_out1),

        .reset(1'b0),
        .locked(locked),

        .clk_in1(clk)
    );

    reg [3:0] count = 0;

    assign led = count[3];

    always @ (posedge(clk_out1))
    begin
        if(locked)
            count <= count + 1;
    end

endmodule

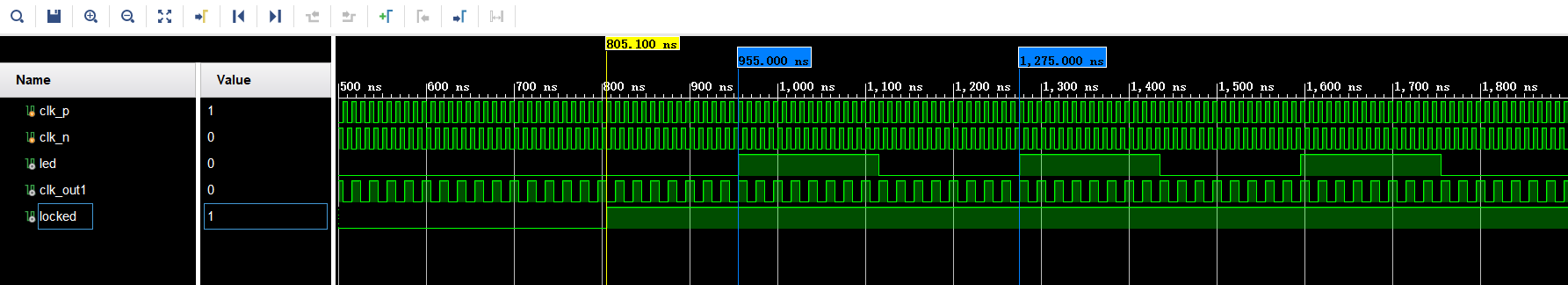

在这里插入图片描述
2、方式二

module test(
    input clk_p,
    input clk_n,
    output led
    );

   wire locked;

   clk_wiz_0 diff_2_single
    (
        .clk_out1(clk_out1),

        .reset(1'b0),
        .locked(locked),

        .clk_in1_p(clk_p),
        .clk_in1_n(clk_n)
    );

    reg [3:0] count = 0;

    assign led = count[3];

    always @ (posedge(clk_out1))
    begin
        if(locked)
            count <= count + 1;
    end

endmodule

在这里插入图片描述
