自学51单片机 - IO口输出之流水灯

自学51单片机 - IO口输出之流水灯

• 1、程序
• • 1.1 简单粗暴法
  • 1.2 左移法
  • 1.3 运用库函数法
  • 1.4 运用数组法
• 2、结果

1、程序

1.1 简单粗暴法

#include<reg52.h>

void main()
{
	unsigned int i;
	i=40000;
	while(1)
	{
		P2=0XFE;//点亮第1个led
		while(i--);
		P2=0XFD;//点亮第2个led
		while(i--);
		P2=0XFB;//点亮第3个led
		while(i--);
		P2=0XF7;//点亮第4个led
		while(i--);
		P2=0XEF;//点亮第5个led
		while(i--);
		P2=0XDF;//点亮第6个led
		while(i--);
		P2=0XBF;//点亮第7个led
		while(i--);
		P2=0X7F;//点亮第8个led
		while(i--);
	}
}

1.2 左移法

#include<reg52.h>

void main()
{
	unsigned int i;
	i=40000;
	while(1)
	{
		unsigned char X;
		P2= ~(0X01<<X); //~取反 本来0000 0001 变成 1111 1110
		X++;
		if(X>=8)
		{
			X=0;
		}
		while(i--);//while延时程序
	}
}


1.3 运用库函数法

#include<reg52.h>
#include<intrins.h>
void main()
{
	unsigned int X=0;
	int i=5000;
	P2=0x01;
	while(1)
		{
			while(i--);
			P2=_crol_(P2,1);//无符号字符型左移，第一个变量：要被左移的数据；第二个变量：移动位数
		}
}

1.4 运用数组法

#include<reg52.h>
#include<intrins.h>
void main()
{
	unsigned char X;
	int i=5000;
	unsigned char code led[8]={0XFE,0XFD,0XFB,0XF7,0XEF,0XDF,0XBF,0X7F};
	while(1)
		{
			while(i--);
			P2=led[X++];
			if(X>=8)
			{
				X=0;
			}
		}
}

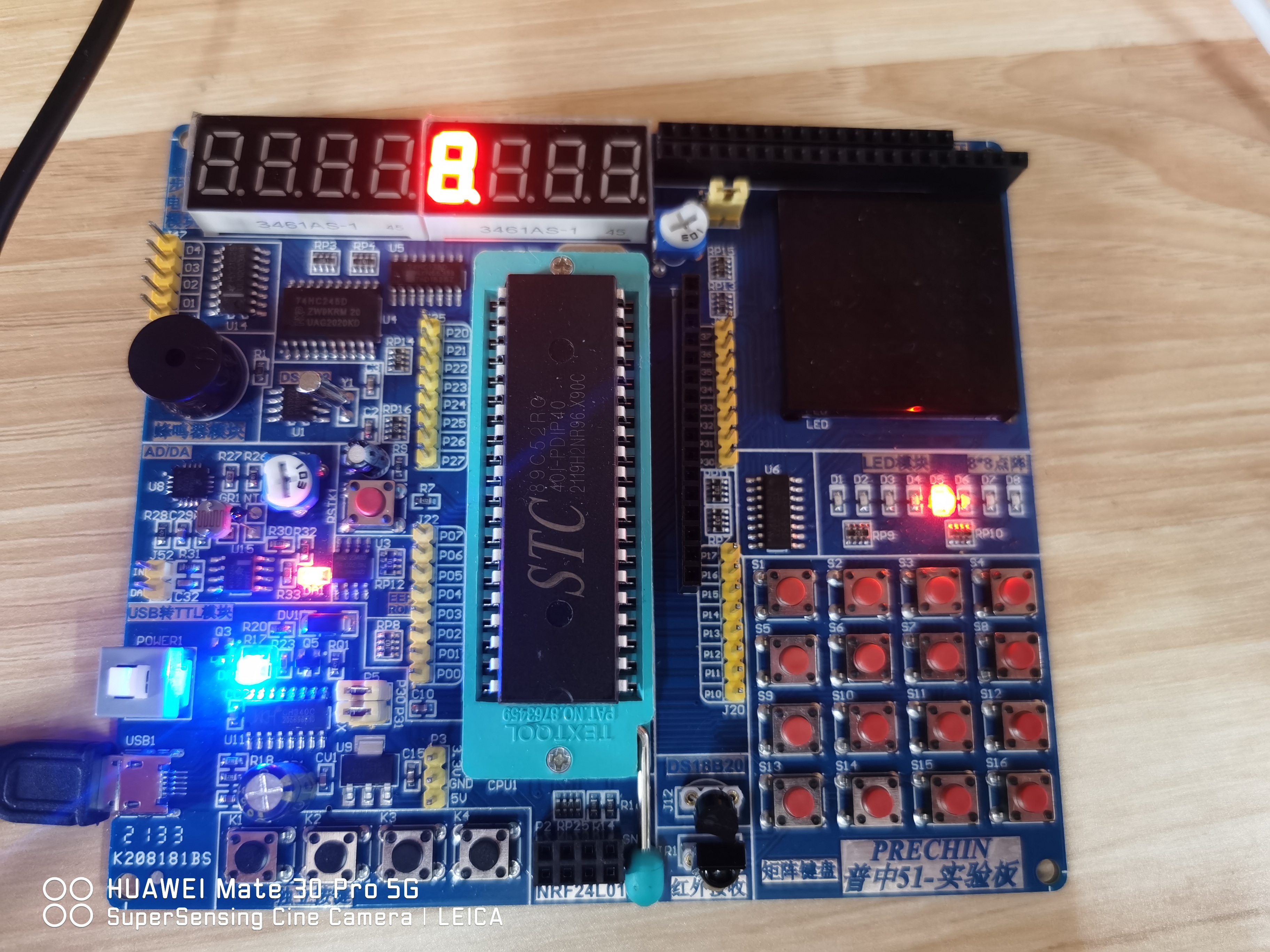

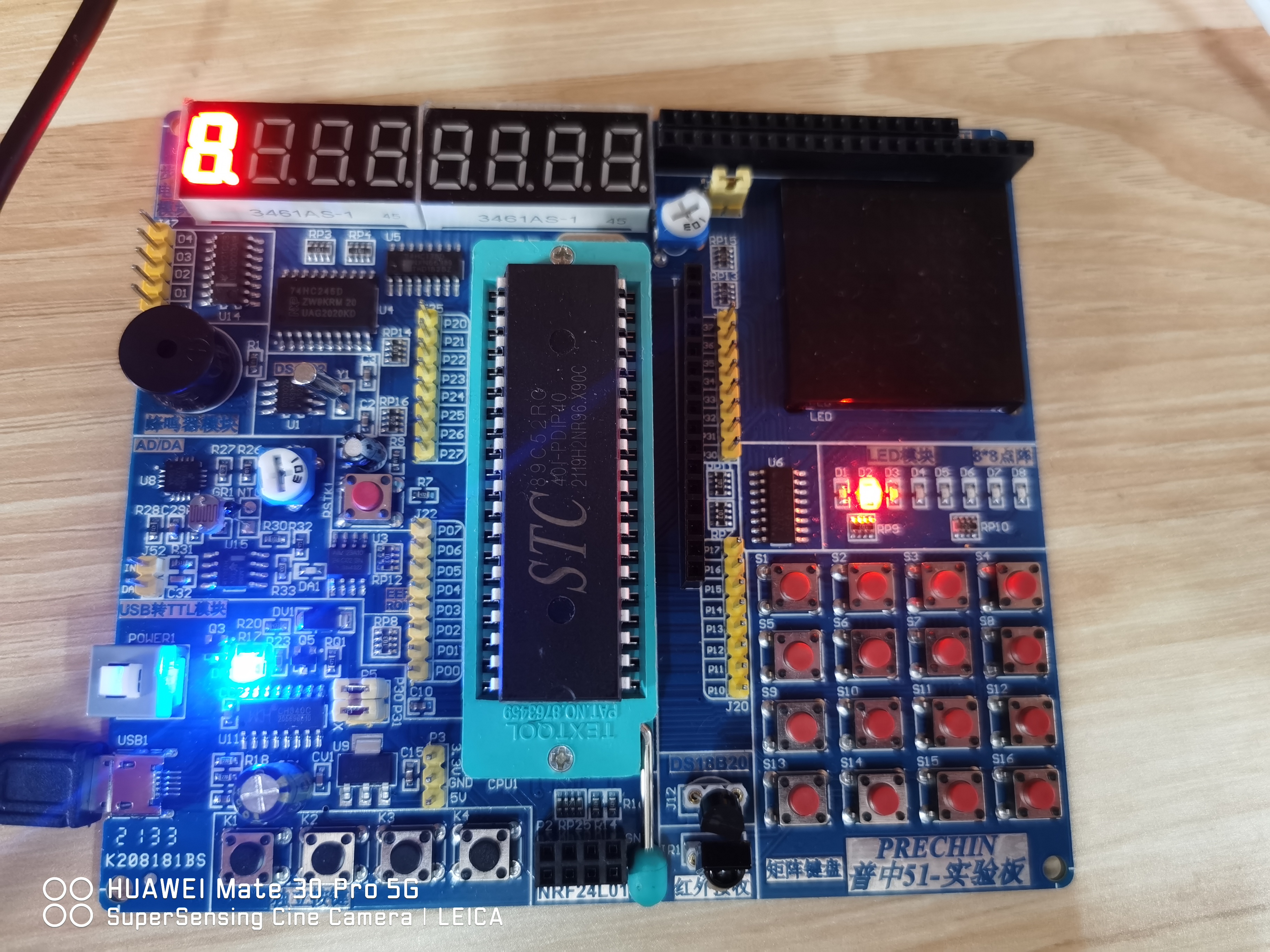

2、结果
