自学51单片机 - 动态数码管实验

自学51单片机 - 动态数码管实验

• 1、程序
• 2、结果

1、程序

#include "reg52.h"

typedef unsigned int uint16;	//对系统默认数据类型进行重定义
typedef unsigned char uint8;

#define SMG_A_DP_PORT	P0	//使用宏定义数码管段码口

//定义数码管位选信号控制脚
sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;

//共阴极数码管显示0~F的段码数据
uint8 gsmg_code[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
				          0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};


void delay_10us(uint16 i)
{
	while(i--);
}


void smg_display(void)
{
	uint8 i=0;

	for(i=0;i<8;i++)
	{
	   	switch(i)//位选
		{
			case 0: LSC=1;LSB=1;LSA=1;break;
			case 1: LSC=1;LSB=1;LSA=0;break;
			case 2: LSC=1;LSB=0;LSA=1;break;
			case 3: LSC=1;LSB=0;LSA=0;break;
			case 4: LSC=0;LSB=1;LSA=1;break;
			case 5: LSC=0;LSB=1;LSA=0;break;
			case 6: LSC=0;LSB=0;LSA=1;break;
			case 7: LSC=0;LSB=0;LSA=0;break;
		}
		SMG_A_DP_PORT=gsmg_code[i];//传送段选数据
		delay_10us(100);//延时一段时间，等待显示稳定
		SMG_A_DP_PORT=0x00;//消音
	}
}


void main()
{
	while(1)
	{
	   	smg_display();
	}
}

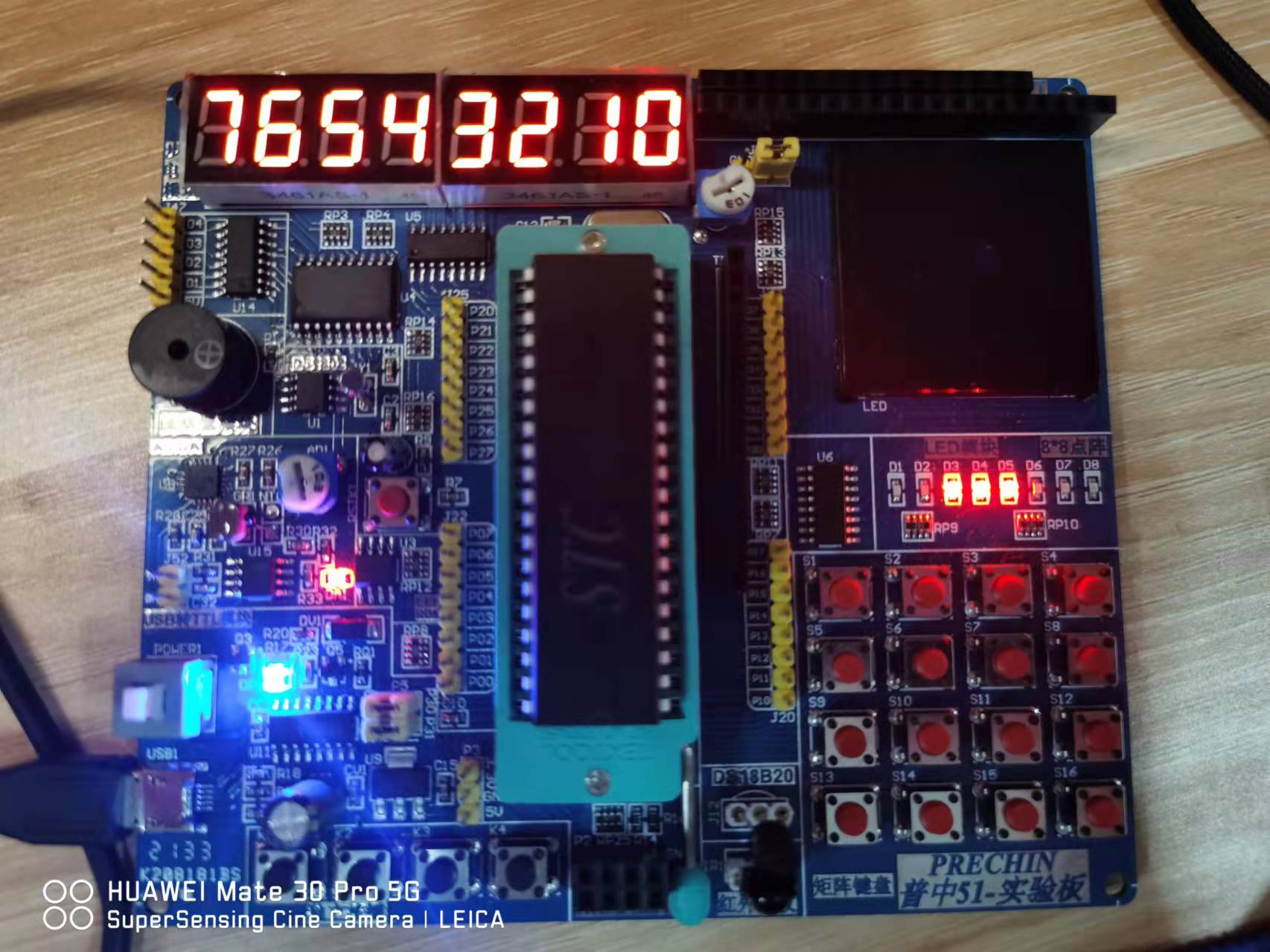

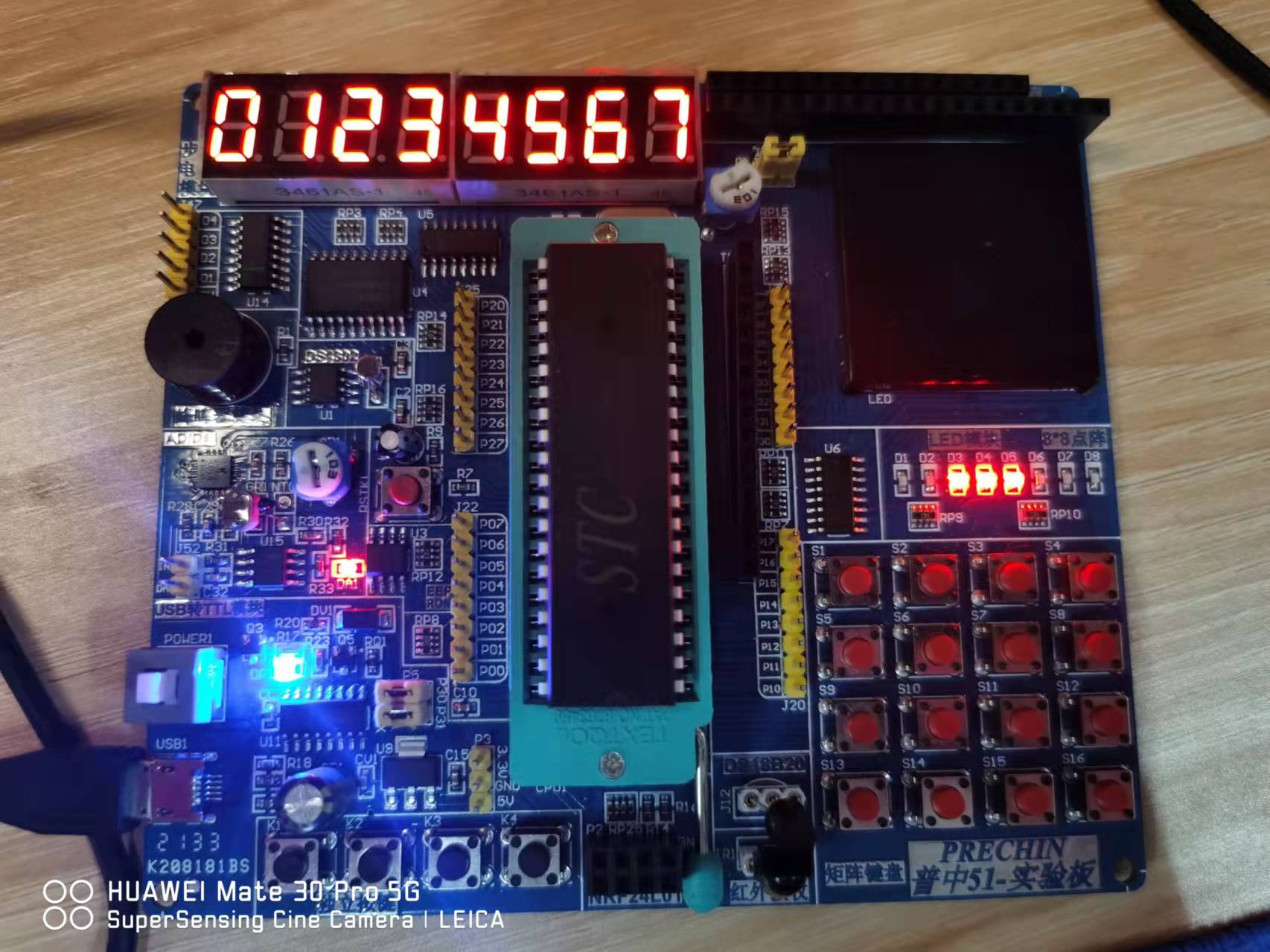

2、结果
