HCIP-OSPF进阶（三）OSPF的接口网络类型

OSPF的接口网络类型

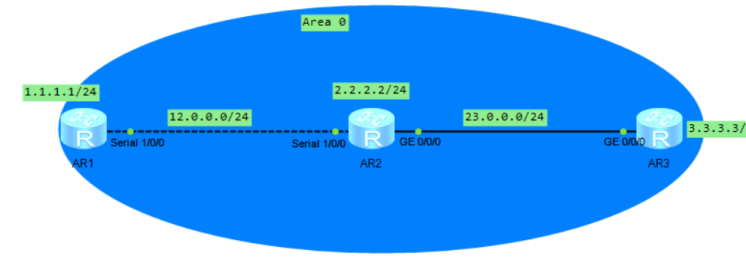

广播型多路访问类型（BMA）

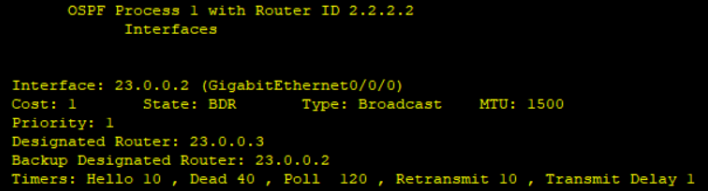

[r2]display ospf interface GigabitEthernet 0/0/0

OSPF在BMA网络类型的接口上通常以组播的方式发送hello报文、LSU报文和LSACK报文。以单播的形式发送DD报文和LSR报文。



点到点类型（P2P）

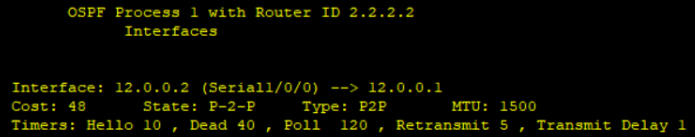

[r2]display ospf interface Serial 1/0/0

OSPF在网络类型为P2P的接口上以组播的方式（224.0.0.5）发送所有的协议报文。并且OSPF在P2P类型的网络中不会选举DR和BDR。

该接口类型信息中，缺少了在BMA网络中看到的DR优先级、DR和BDR的描述信息。

[r2]display current-configuration configuration ospf //查看所有当前配置中的关于OSPF的



环回接口（虚拟接口）

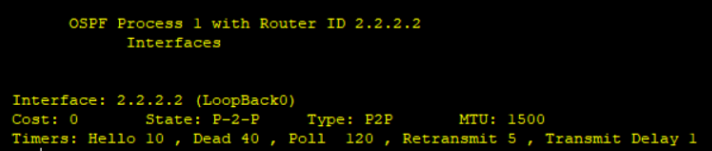

[r2]display ospf interface LoopBack 0

Type----P2P-----在思科中有专门定义的Loopback类型作为环回接口的类型，而华为中没有定义，使用P2P来填充（没有意义）。

所有通过OSPF学习到的环回接口的路由掩码信息都是32位，这是因为环回接口是一个模拟的接口，它实际上并没有连接用户，所以没有其余的IP地址存在于环回接口之下，只有一个可用的IP地址，故而使用32位掩码来直接标识环回接口。保证路由信息的精确性。----避免产生环路或者路由黑洞。

[r1-LoopBack0]ospf network-type broadcast //修改网络类型为BMA

State:Waiting

原因在于环回接口此时并没有邻居，也就无法进行正常的DR和BDR选举，当时间超时后，环回接口会认为自己就是DR，并将相应信息填充到该接口信息中。

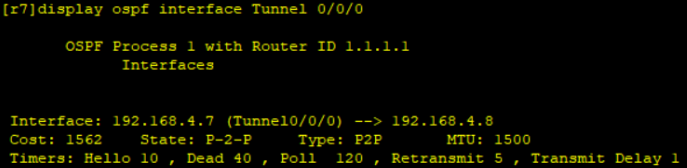

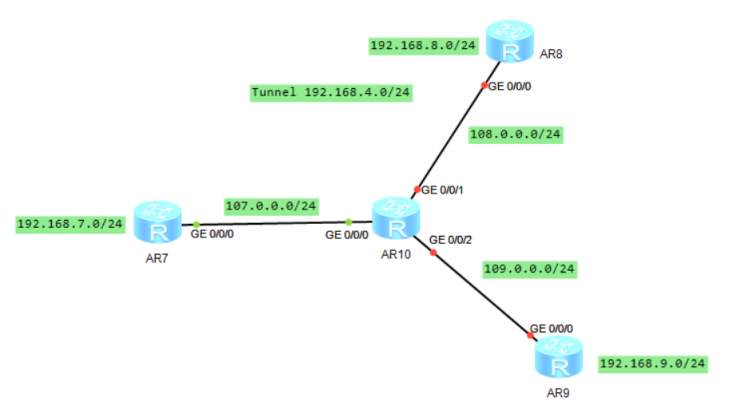

华为将tunnel接口的传输速率定义为64Kbps。

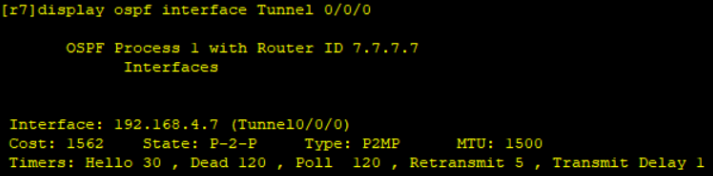

P2MP接口类型

OSPF在P2MP类型的接口上通常以组播的方式发送hello报文，以单播的方式发送其它报文。P2MP类型无法由设备自动生成，必须由管理员手工更改。

P2MP类型网络不需要选举DR和BDR。

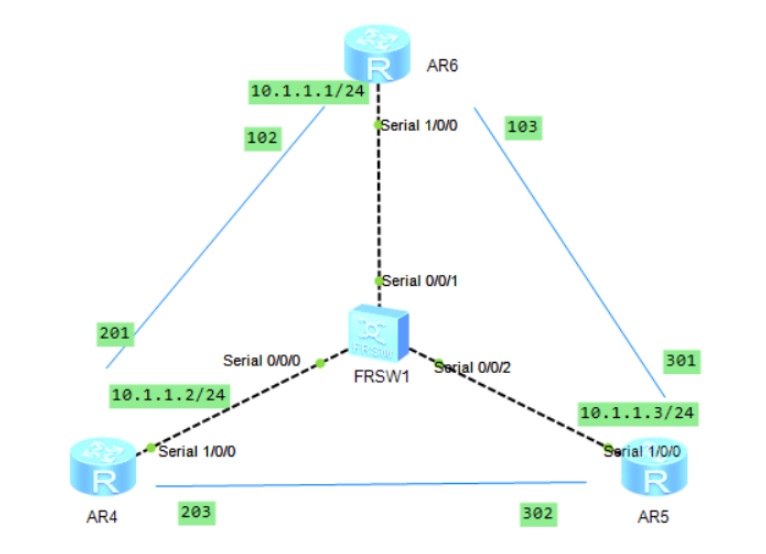

非广播型多路访问类型（NBMA）

在NBMA场景中，为了让OSPF路由器之间能够正确建立邻居关系，需要使用单播邻居的方式来发送OSPF报文。

需要双向配置。

[r4-ospf-1]peer ?
IP_ADDR<X.X.X.X> IP address



总结：

网络类型	OSPF接口的工作方式
BMA	Broadcast，可以建立多个邻居关系。需要进行DR和BDR的选举。hello 10S；dead 40S
P2P	P2P，只能建立一个邻居关系。不需要进行DR和BDR的选举，hello 10S；dead40S
环回接口（虚拟接口）	P2P，华为设备定义为P2P类型，但实际上该接口无数据收发。环回接口默认学习32位主机路由。hello 10S；dead 40S
P2MP	P2MP，可以建立多个邻居关系，不需要进行DR和BDR的选举；hello 30S，Dead120S。会学习邻居接口IP地址所对应的主机路由
NBMA	NBMA，可以建立多个邻居关系，需要进行DR和BDR的选举，Hello 30S，Dead120S。无法自动建立邻居关系
VLINK	Vlink；以单播的形式发送hello包，hello 10S；dead 40S；不需要进行DR和BDR的选举。
