1.本周学习总结
1.1图的存储结构
1.1.1邻接矩阵
设图A是一个有n个顶点的图
A.Vex[n]表示顶点信息;二维数组A.edge[n][n]表示边的关系：A.Edge[i][j]=1表示该关系被包含；A.Edge[i][j]=0表示不被包含
无向图的邻接矩阵是对称矩阵，有向图可能不对称
网络的邻接矩阵：
邻接矩阵易求顶点的度：
无向图中：第i行(列)1的个数即为顶点i的度
有向图中：第i行1的个数即为顶点i的出度；第j列1的个数即为顶点j的入度；度=入度+出度
存储类型定义：
#define MAXV<最大顶点个数>
typedef struct{ //声明顶点类型
int no;//顶点编号
InfoType info;//顶点其他信息
}VertexType;
typedef struct{ //声明邻接矩阵类型
int edges[MAXV][MAXV];//邻接矩阵
int n,e;//顶点数，边数
VertexType vexa[MAXV];//顶点信息
}MatGraph;//图
邻接矩阵建图
void CreateMGraph(MGragh &g,int n,int e)
{
int i,j,a,b;
for(i=0;i<n;i++)//矩阵初始化
for(j=0;j<n;j++)
g.edges[i][j]=0;
for(i=1;i<=e;i++)
{
cin>>a>>b;
g.edges[a-1][b-1]=1;
g.edges[b-1][a-1]=1;
}
g.n=n;
g.e=e;
}
1.1.2邻接表
存储方法
图中每个顶点i建立一个单链表，将顶点i的所有邻接点链起来；每个单链表上添加一个头结点，表示顶点信息，并将所有表头结点构成一个数组，下标为i的元素表示顶点i的表头结点
设某有向图的邻接表中有n个表头结点和m个表结点，则该图中有（）条有向边。
n个表头结点表示有n个结点，m个表结点表示有m条有向边；表结点不包含表头结点
若无向图G=(V，E)中含8个顶点，为保证图G在任何情况下都是连通的，则需要的边数最少是( )。
要保证无向图G在任何情况下都是连通的，即任意变动图G中的边，G始终保持连通。首先需要图G的任意7个结点构成完全连通子图G1，需n(n-1)/2=7×(7-1)/2=21条边，然后再添加一条边将第8个结点与G1连接起来，共需22条边。
邻接表中包含两种结点：头结点和边结点
存储类型定义
typedef struct ANode{
int adjvex;//该边的终点编号
struct ANode *nextarc;//指向下一条边的指针
InfoType info;//该边的权值等信息
}ArcNode;//边结点
typedef struct Vnode{
Vertex data;//权
ArcNode *firstarc;//指向第一条边
}VNode;//头结点
typedef struct{
VNode adjlist[MAXV];//邻接表
int n,e;//图的顶点数和边数
}AdjGraph;//图
adjlist数组中存放头结点
常用指针引用：
p=G->adjlist[i].firstarc;//p指向数组中第i+1条链的第一条边，也是第一个结点
w=p->adjvex;//该边对应的邻接点
p=p->nextarc;//下一条边
构造邻接表
void CreateAdj(AdjGraph *&G,int n;int e)
{
int i,j,a,b;
ArcNode *p;
G=new AdjGraph;
for(i=0;i<n;i++)G->adjlist[i].firstarc=NULL;//n条链的n个头结点的指针域初始化
for(i=1;i<=e;i++)
{
cin>>a>>b;//例(1,2)中1为a，2为b，表示1指向2，1为头结点
p=new ArcNode;
p->adjvex=b;
p->nextarc=G->adjlist[a].firstarc;//头插法插入p
G->adjlist[a].firstarc=p;
}
G->n=n;G->e=e;
}
此为有向图，若要无向图，则重复上述步骤，把a,b位置交换即可
输出图
void DispAdj(AdjGraph *G)
{
int i;
ArcNode *p;
for(i=1;i<G->n;i++)
{
p=G->adjlist[i].firstarc;
printf("%3d:",i);
while(p!=NULL)
{
printf(%3d[%d]->",p->adjvex,p->weight);
p=p->nextarc;
}
printf("\n");一条链输出后换行
}
}
销毁图
void DestroyAdj(AdjGraph *&G)
{
int i;ArcNode *pre,*p;
for(i=0;i<G->n;i++)
{
pre=G->adjlist[i].firstarc;
if(pre!=NULL)
{
p=pre->nextarc;
while(p!=NULL)
{
free(pre);//释放第i个单链表的所有边结点
pre=p;p=p->nextarc;
}
free(pre);
}
}
free(G);//释放头结点数组
}
1.1.3邻接矩阵和邻接表表示图的区别
邻接矩阵特别适合于稠密图的存储，邻接矩阵的存储空间为O(n^2)
邻接表特别适合于稀疏图存储，邻接表的存储空间为O(n+e)
1.2图遍历
1.2.1深度优先遍历
邻接表
从图中某个顶点v出发，访问v；选择一个与v相邻且没被访问过的顶点w，再从w出发开始深度优先搜索，直到图中与当前顶点v邻接的所有顶点都被访问过为止
访问v结点
遍历v的邻接点w
若w未被访问，递归访问w结点
void DFS(ALGraph *G,int v)
{
ArcNode *p;
visited[v]=1;//已访问标记
printf("%d ",v);
p=G->adjlist[v].firstarc;
while(p!=NULL)
{
if(visited[p->adjvex]==0)DFS(G,p->adjvex);
p=p->nextarc;
}
}
非连通图的深度遍历
void DFSTraverse(Graph G)
{
for(v=0;v<G.vexnum;++v)visited[v]=FALSE;//初始化为false
for(v=0;v<G.vexnum;++v)
if(!visited[v])DFS(G,v);//对没有访问的顶点调用DFS
}
多次调用DFS
邻接矩阵
void DFS(MGraph g, int v)
{
int j;
visited[v] = 1;
cout <<" "<<v;
for (j = 1; j <= g.n; j++)
{
if (g.edges[v][j] ==1 && visited[j]==0)//当前顶点与j顶点邻接且未被访问
DFS(g, j);
}
}
深度优先遍历结果为：123456
深度遍历适用于解决的问题
判断无向图是否连通
先给visited[]数组置为0，然后从0顶点开始遍历图；遍历完一次后，若所有顶点i的visited[i]都为1，则连通
int visited[MAXV];
bool Connect(AdjGraph *G)
{
int i;
bool flag=true;
for(i=0;i<G->n;i++)visited[i]=0;
DFS(G,0);//从0顶点开始深度遍历
for(i=0;i<G->n;i++)
if(visited[i]==0)
{
flag=false;break;
}
return flag;
}
判断顶点u到v是否有简单路径
递归出口：所有顶点都访问过
void ExistPath(AGraph*G,int u,int v,bool &has)//has初始值为false
{
int w;ArcNode *p;
visited[u]=1;//置已访问标志
if(u==v)//u变，v不变，u=v时，找到一条路径
{
has=true;
return;//结束算法
}
p=G->adjlist[u].firstarc;//p指向顶点u的第一个邻接点(第一条边)
while(p!=NULL)
{
w=p->adjvex;//w是p的终点编号，是顶点u的相邻顶点
if(visited[w]==0) ExistPath(G,w,v,has);//w顶点未访问，递归访问它
p=p->nextarc;//p指向顶点u的下一个邻接点
}
}
输出从顶点u到v的一条简单路径
void FindaPath(AGraph *G,int u,int v,int path[],int d)//d表示path中的路径长度，初始为-1
{
int w,i;ArcNode *p;;
visited[u]=1;
d++;path[d]=u;//路径长度加一，顶点u加入到路径中
if(u==v)
{
printf("一条简单路径为：");
for(i=0;i<=d;i++)printf("%d",path[i]);
printf("\n");
return;//找到一条路径后返回
}
p=G->adjlist[u].firstarc;//p指向顶点u的第一个邻接点(第一条边)
while(p!=NULL)
{
w=p->adjvex;//w是p的终点编号，是顶点u的相邻顶点
if(visited[w]==0) FindaPath(G,w,v,path,d);//w顶点未访问，递归访问它
p=p->nextarc;//p指向顶点u的下一个邻接点
}
}
输出顶点u到v的所有简单路径
利用回溯的深度搜索
找到一条路径后，再把该路径的所有visited置为0，即回溯
void FindAIIPath(AGraph *G,int u,int v,int path[],int d)//d表示path中的路径长度，初始为-1
{
int w,i;ArcNode *p;;
visited[u]=1;
d++;path[d]=u;//路径长度加一，顶点u加入到路径中
if(u==v&&d>=1)
{
for(i=0;i<=d;i++)printf("%2d",path[i]);
printf("\n");
//不return
}
p=G->adjlist[u].firstarc;//p指向顶点u的第一个邻接点(第一条边)
while(p!=NULL)
{
w=p->adjvex;//w是p的终点编号，是顶点u的相邻顶点
if(visited[w]==0) FindaPath(G,w,v,path,d);//w顶点未访问，递归访问它
p=p->nextarc;//p指向顶点u的下一个邻接点
}
visited[u]=0;//恢复环境，使该顶点可重新使用
}
1.2.2广度优先遍历
邻接表
访问初始点v，接着访问v所有未被访问过的邻接点；按照次序访问每一个顶点的所有未被访问过的邻接点；直到所有顶点都被访问完
建一个访问队列q
访问v结点，进队
while（队列不空）
取队头w
遍历w的邻接表
取邻接点j
若j未被访问，进队，访问j
end while
void BFS(ALGraph *G,int v)
{
queue<int>q;int w;
int visited[MAXV];//存放结点访问标志的数组
ArcNode *p;
for(i=0;i<g.n;i++)visited[i]=0;//初始化访问标志
q.push(v);visited[v]=1;cout<<v<<" ";
while(!q.empty())
{
w=q.front();q.pop();
p=G.adjlist[w].firstarc;//访问w第一条边
while(p!=NULL）
{
w=p->adjvex;//边的邻接点
if(visited[w]==0)//未被访问
{
q.push(w);
visited[w]=1;
cout<<w<<" ";
}
p=p->nextarc;
}
}
}
非连通图广度遍历
void BFS1(AdjGraph *G)
{
int i;
for(i=0;i<G->n;i++)//遍历所有未被访问过的顶点
if(visited[i]==0)BFS(G,i);
}
非连通图：调用BFS()的次数等于连通分量的个数
邻接矩阵
void BFS(MGraph g, int v)
{
int num;
queue<int>qu;//队列初始化
if (visited[v] == 0)//未被访问
{
cout << v;
visited[v] = 1;
qu.push(v);
}
while (!qu.empty())
{
num = qu.front();
qu.pop();
for (int i = 1; i <= g.n; i++)
{
if (g.edges[num][i] == 1 && visited[i] == 0)
{
cout <<" "<<i;
visited[i] = 1;
qu.push(i);
}
}
}
}
广度优先遍历结果为：125346
1.3最小生成树
一个连通图的生成树是一个极小连通子图，它含有图中全部n个顶点和构成一棵树的n-1条边，不能构成回路（如果在一棵生成树上添加一条边，必定构成一个环）
一个连通图的生成树不一定是唯一的
每棵生成树的所有边的权值之和可能不同，其中权值之和最小的生成树称为图的最小生成树
1.3.1Prim算法求最小生成树
用于构造最小生成树(构造的最小生成树不一定唯一，但权值之和一定相同)
Prim算法生成的最小生成树的边序列：(1,4)(1,3)(3,6)(3,5)(5,2)
用到两个数组：
closest[]：初始化为0，存储未选附在已选顶点的顶点编号
lowcost[]:已选与未选之间的侯选边最小权值，选中后lowcost修改为0
g.edges[j][v]:j为已选顶点，v为未选顶点
判断是否连通图：最后lowcost都为0则连通
选中顶点lowcost为0；未选中lowcost不为0；
采用邻接矩阵存储
初始化lowcost，closest数组
for(v=1;v<=n;v++)
{
遍历lowcost，选最小边
若lowcost[i]!=0，找最小边邻接点k
lowcost[k]=0;输出边(closest[k],k);
再遍历lowcost，修改其余未选lowcost
若lowcost[i]!=0&&edges[i][k]<lowcost[k]
修正lowcost[k]=edges[i][k];
}
#define INF 32767
void Prim(MGraph g,int v)
{
int lowcost[maxv],min,closest[maxv],i,j,k;
for(i=0;i<g.n;i++)//初始化
{
lowcost[i]=g.edges[v][i];closest[i]=v;//lowcost不能初始化为0，0表示已选中
}
for(i=1;i<g.n;i++)
{
min=INF;
for(j=0;j<g.n;j++)//遍历lowcost,找最小边
{
if(lowcost[j]!=0&&lowcost[j]<min) //未被选中且小于当前最小值
{
min=lowcost[j];k=j;
}
printf("边(%d,%d)权为:%d\n",closest[k],k,min);
lowcost[k]=0;//选中修改lowcost值
}
for(j=0;j<g.n;j++)//遍历lowcost，修改其余未选lowcost
{
if(g.edges[k][j]!=0&&g.edges[k][j]<lowcost[j])
lowcost[j]=g.edges[k][j];closest[j]=k;
}
}
}
时间复杂度：O(n^2)
采用邻接矩阵存储更合适
1.3.2Kruskal算法求解最小生成树
按权值的递增次序选择合适的边来构造最小生成树的方法
Kruskal算法生成的最小生成树的边序列：(1,4)(1,3)(3,5)(5,2)(5,6)
用数组E存放图中所有边
typedef struct{
int u;//边的起始顶点
int v;//边的终止顶点
int w;//边的权值
}Edge;
Edge E[maxv];
void Kruskal(AdjGraph *g)
{
int i,j,u1,v1,sn1,sn2,k;
int vset[maxv];
Edge E[maxsize];
k=0;
for(i=0;i<g.n;i++)
{
p=g->adjlist[i].firstarc;
while(p!=NULL)
{
E[k].u=i;E[k].v=p->adjvex;
E[k].w=p->weight;
k++;
p=p->nextarc;
}
}
InsertSort(E,g.e);//用直接插入排序对E数组按权值递增排序
for(i=0;i<g.n;i++) vset[i]=i;//初始化
k=1;//k表示当前构造生成树的第几条边，k值为1原因是有n-1条边，循环n-1次
j=0;//E中边的下标
while(k<g.n)//生成的顶点数小于n
{
u1=E[j].u;v1=E[j].v;//取一条边的头尾顶点
sn1=vset[u1];//得到两个顶点所属集合编号
sn2=vset[v1];
if(sn1!=sn2)//两顶点属于不同集合
{
printf("(%d,%d):%d\n",u1,v1,E[j].w);
k++;//生成边数
for(i=0;i<g.n;i++)//两集合统一编号
if(vset[i]=sn2) vset[i]=sn1;//集合编号为sn2的改为sn1；集合合并
j++;//扫描下一条边
}
}
时间复杂度：O(n^2)
采用邻接表存储更合适
克鲁斯卡尔：(0,1) (0,3) (1,2) (4,5) (2,5)
prim: (0,1) (0,3) (1,2) (2,5) (4,5)
1.4最短路径
1.4.1Dijkstra算法求解最短路径

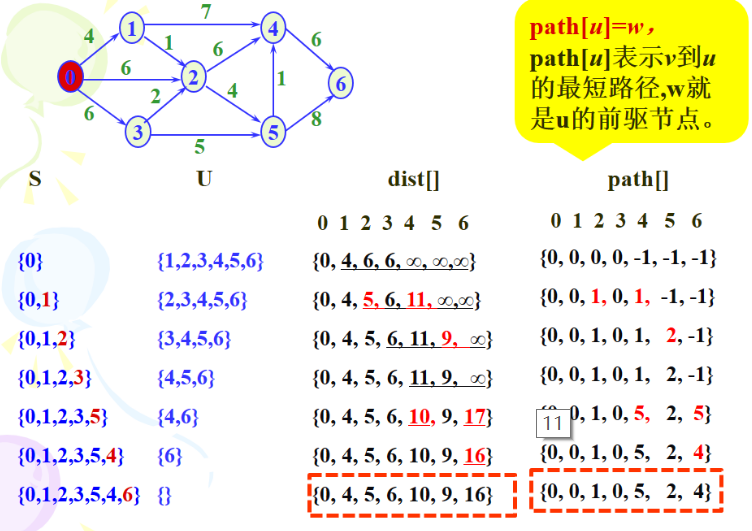

dist[]数组存储最短路径长度，源点默认，dist[2]=5表示源点到顶点2的最短路径长度为5
path[]数组存储前驱顶点，初值或无路径为=1，path[2]=5表示顶点2的前驱顶点是5
S[]存储已选中顶点,U[]存储未选中顶点
初始化dist[],path[],s[]
遍历所有节点
{
for(i=0;i<g.n;i++)//找最小dist
{
若s[i]!=0,则dist数组找最短路径，顶点为u
}
s[u]=1;//顶点u加入集合s[]
for(i=0;i<g.n;i++)
{
若s[i]!=0&&dist[i]>dist[u]+g.edges[u][i]
则修正dist[i]=dist[u]+g.edges[u][i]
path[i]=u
}
}
void Dijkstra(MatGraph g,int v)
{
int dist[maxv],path[maxv],s[maxv];
int min,i,j,u;
//dist和path初始化
for(i=0;i<g.n;i++)
{
dist[i]=g.edges[v][i];//距离初始化
s[i]=0;//s[]置空
if(g.edges[v][i]<INF) path[i]=v;//路径初始化 v到i有边时，v为i的前驱
else path[i]=-1;//v到i没边时
}
s[v]=1;//顶点v放入s[]
for(i=0;i<g.n;i++)//循环n-1次
{
min=INF;
for(j=0;j<g.n;j++)//找最小dist[u]顶点u
{
if(s[j]==0&&dist[j]<min)
{
u=j;
min=dist[j];
}
s[u]=1;//u加入s[]
for(j=0;j<g.n;j++)
{
if(s[j]==0)//修改不在s中的顶点的dist
{
if(g.edges[u][j]<INF&&dist[u]+g.edges[u][j]<dist[j])
{
dist[j]=dist[u]+g.edges[u][j];
path[j]=u;
}
}
}
Dispath(dist,path,s,g.n,v);//输出最短路径
用邻接矩阵存储
时间复杂度：O(n^2)
1.4.2Floyd算法求解最短路径
用邻接矩阵存储
Floyd算法适用于APSP(All Pairs Shortest Paths，多源最短路径)，是一种动态规划算法，稠密图效果最佳，边权可正可负。此算法简单有效，由于三重循环结构紧凑，对于稠密图，效率要高于执行|V|次Dijkstra算法，也要高于执行V次SPFA算法。
优点：容易理解，可以算出任意两个节点之间的最短距离，代码编写简单。
缺点：时间复杂度比较高，不适合计算大量数据。
A[1][2]=3表示从顶点1到顶点2的最短路径长度为3
void Floyd(MatGraph g)
{
int A[maxv][maxv];
int path[maxv][maxv];
int i,j,k;
for(i=0;i<g.n;i++)
{
for(j=0;j<g.n;j++)
{
A[i][j]=g.edges[i][j];//A和path初始化
if(i!=j&&g.edges[i][j]<INF) path[i][j]=i;//i，j之间有边
else path[i][j]=-1;
}
for(k=0;k<g.n;k++)//求A[i][j]
{
for(i=0;i<g.n;i++)
{
for(j=0;j<g.n;j++)
{
if(A[i][j]>A[i][k]+A[k][j])
A[i][j]=A[i][k]+A[k][j]; path[i][j]=k;
}
}
}
}
1.5拓扑排序
序列必须满足条件：每个顶点出现且只出现一次；若存在一条从a到b的路径，则在序列中a必须排在b前面
有向无环图才有拓扑排序；图中有回路，无法拓扑排序
该有向图的拓扑序列为：12435
头结点
typedef struct{
vertex data;//顶点信息
int count;//顶点入度
ArcNode *firstarc;//指向第一条弧
}VNode;
遍历邻接表
计算每个顶点的入度，存入count
遍历图顶点
若入度为0，入栈
while(栈不空)
{
出栈结点v，访问
遍历v的所有邻接点
{
所有邻接点的入度减1
若有邻接点入度为0，入栈
}
}
void TopSort(AdjGraph *g）
{
int i,j;
int st[maxv],top=-1;
ArcNode *p;
for(i=0;i<g->n;i++)
{
g->adjlist[i].count=0;//入度初始化
}
for(i=0;i<g->n;i++)//求所有顶点入度 一条链
{
p=g->adjlist[i].firstarc;
while(p!=NULL)
{
g->adjlist[p->adjvex].count++;
p=p->nextarc;
}
}
for(i=0;i<g->n;i++)
{
if(g->adjlist[i].count==0)//将入度为0的顶点入栈
top++;st[top]=i;
}
while(top>-1)//栈不空
{
i=st[top];top--;//出栈一个顶点i
printf("%d",i);
p=g->adjlist[i].firstarc;//找第一个邻接点
while(p!=NULL)//将顶点i的出边邻接点入度减1
{
j=p->adjvex;
g->adjlist[j].count--;
if(g->adjlist[j].count==0)//入度为0进栈
top++;st[top]=j;
p=p->nextarc;
}
}
}
1.6关键路径
什么叫AOE-网？
定义：在带权有向图中，以顶点表示事件，有向边表示活动，边上的权值表示完成该活动的开销，则称这种有向图为用边表示活动的网络，简称为AOE网
性质：
1、只有在某顶点所代表的事件发生后，从该顶点出发的各有向边所代表的活动才能开始
2、只有在进入某一顶点的各有向边所代表的活动都已经结束时，该顶点所代表的事件才发生
什么是关键路径概念？
从源点到汇点的所有路径中，具有最长路径长度的路径
什么是关键活动？
最长路径（关键路径）上的活动
