Alitum designer查看的PCB 3D 渲染图上边没有元器件,怎么办?(如何为3D渲染图中的元器件添加3D模型?)

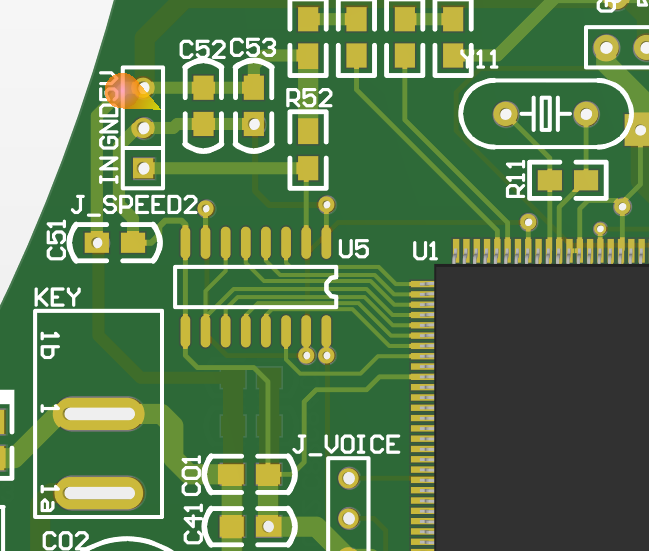

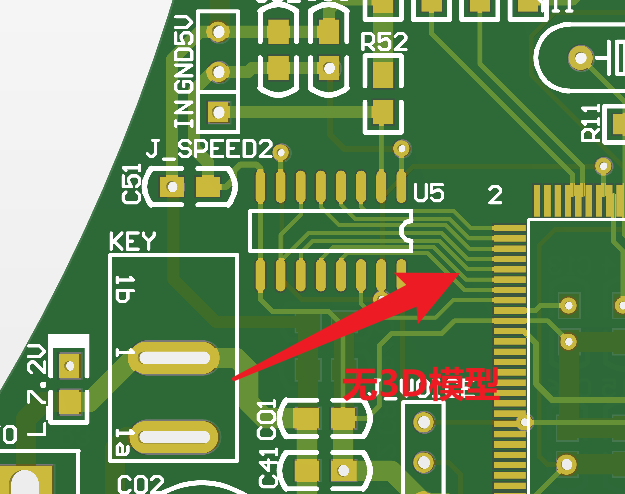

现象:
具体原因:因为你的元器件库中,没有添加相应元器件的模型
如何做?
1、为AD 22安装元器件库;
(1)拿到原始库文件;
_Library_Base_20170106.rar
(2)解压;

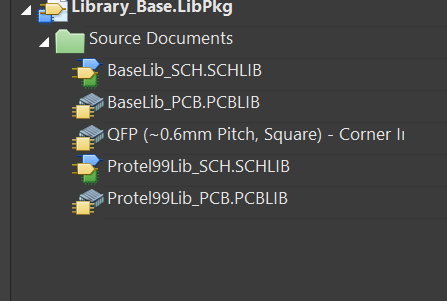

(3)在AD中打开;

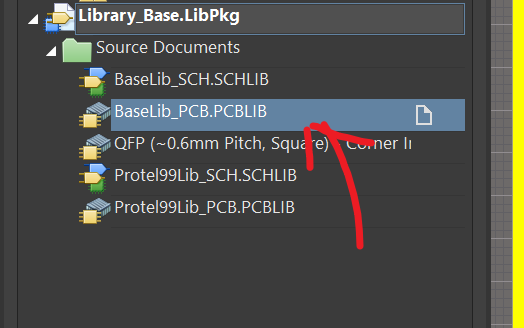

(4)选择PCBLIB

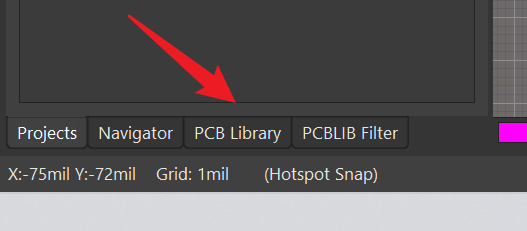

(4)打开PCB Library

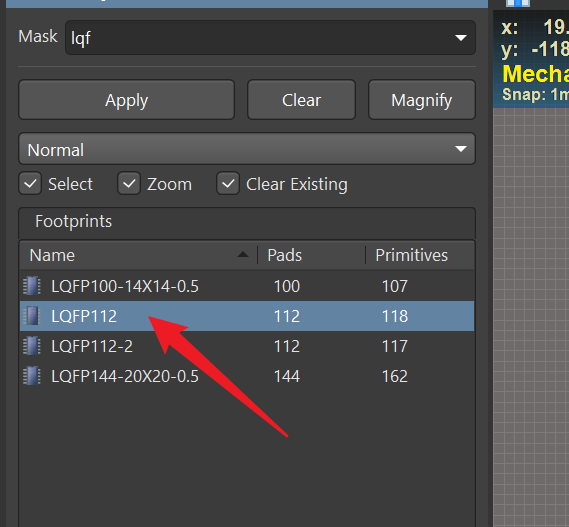

(5)找到LQFP112
(5)发现它确实没有3D模型,怎么办?
去这个网站上下载封装 .step格式
https://www.3dcontentcentral.cn/
或者去这里下载;

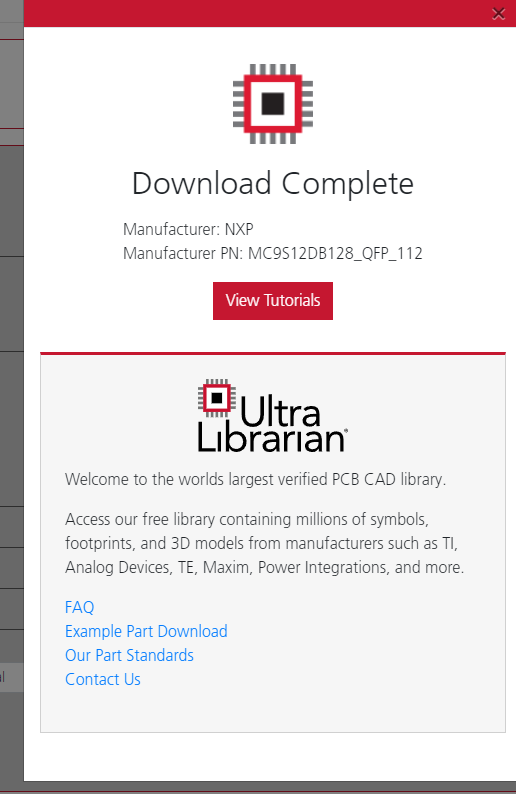

Free Online PCB CAD Library | Ultra Librarian

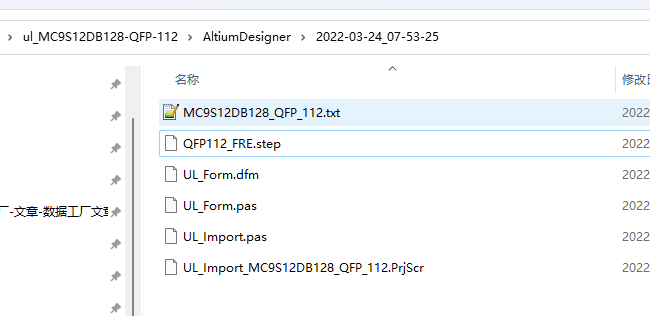

下载step文件后

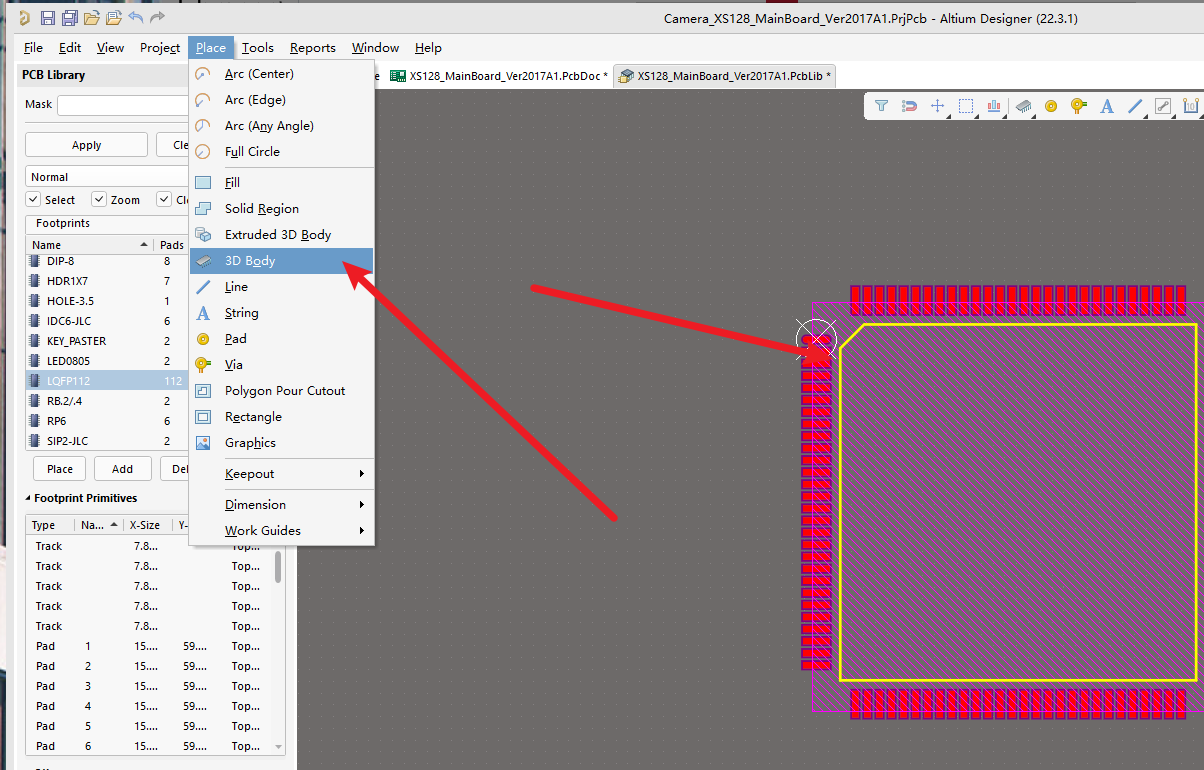

(6)更新元器件库中的3D模型:,Place 3D 到具体的元器件中;

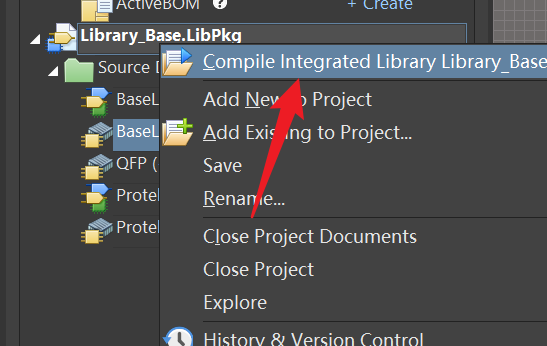

(7)编译
至此,3D模型和库都已经安装好了,接下来

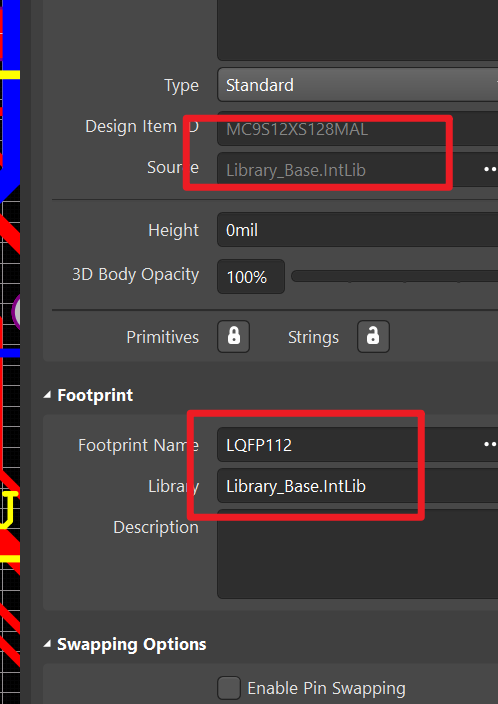

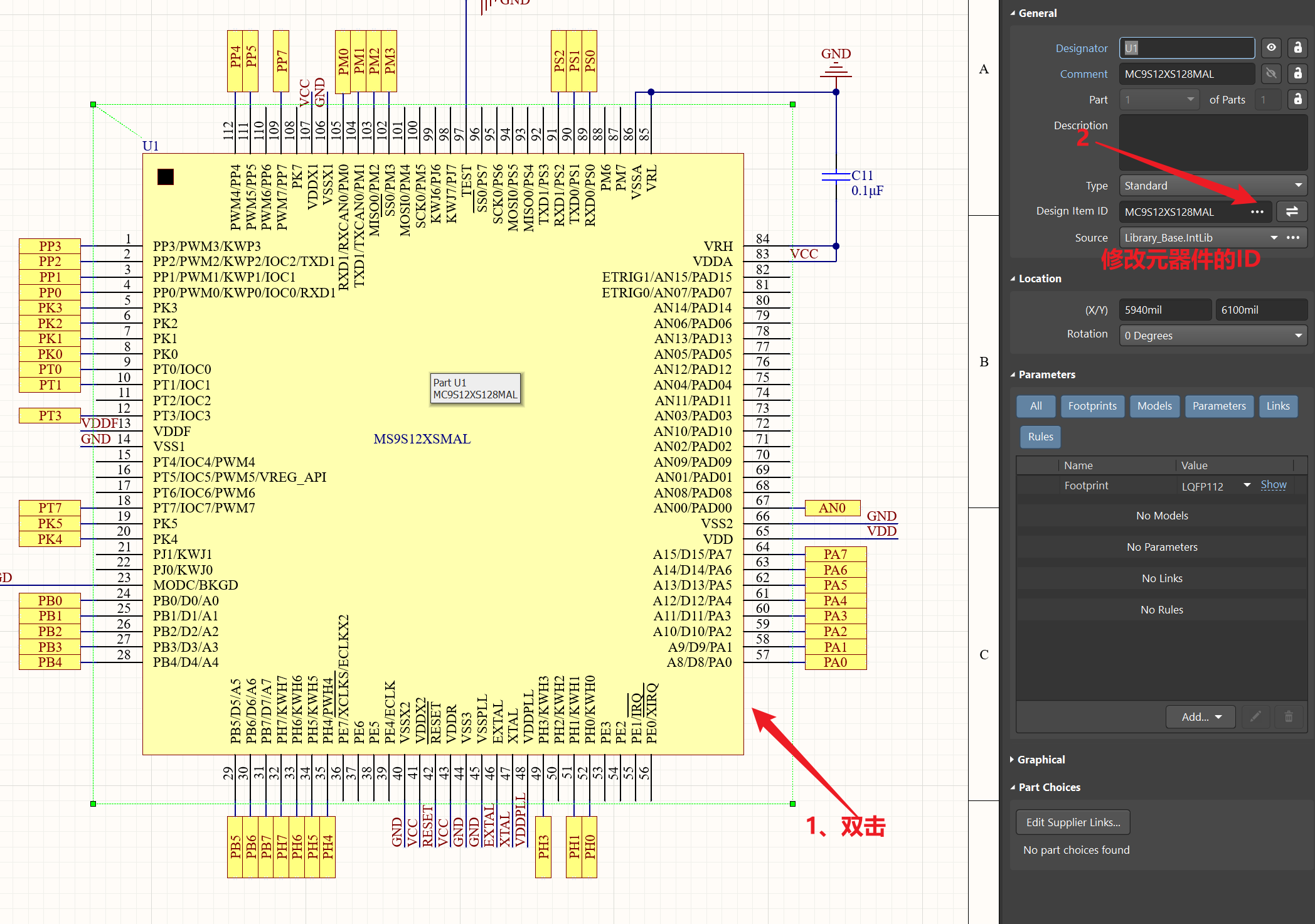

3、在原理图中,修改元器件的ID为 MC9S12XS128MAL (就是 LQFP112)

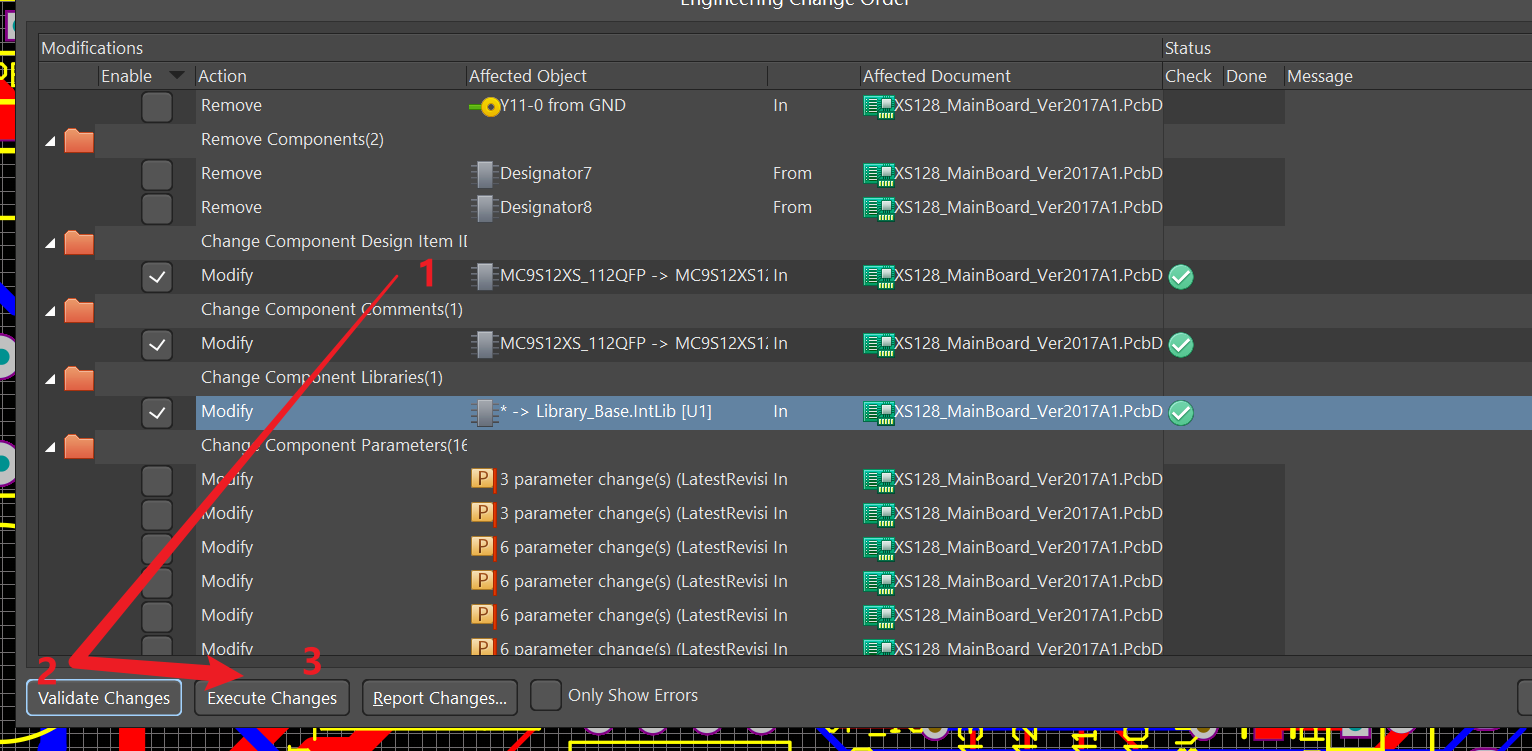

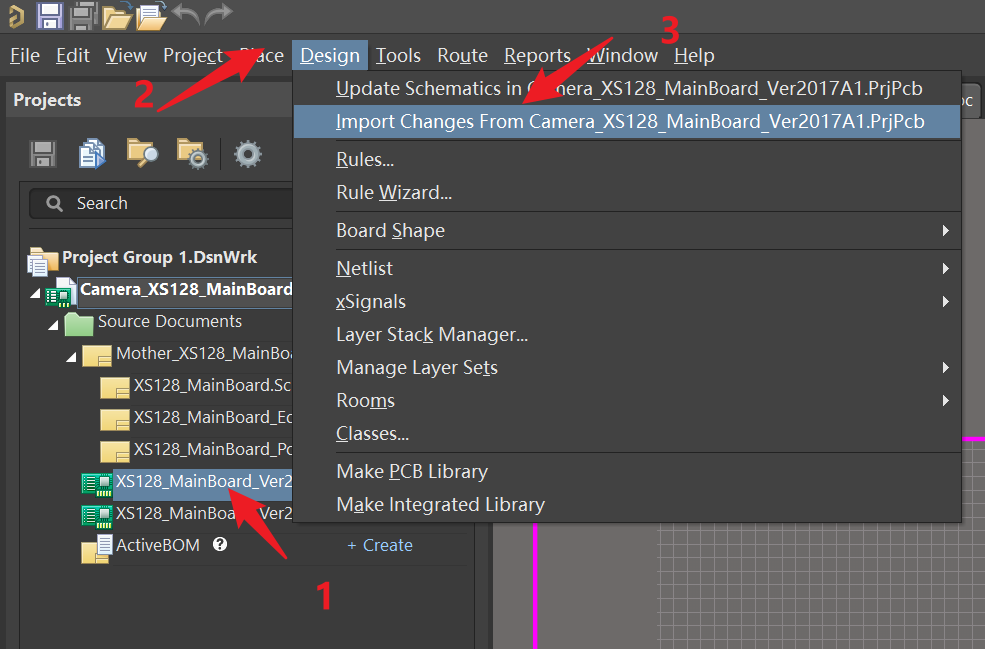

3选择PCB板子,然后将原理图的新ID更新过来
只选择和112相关的内容即可。

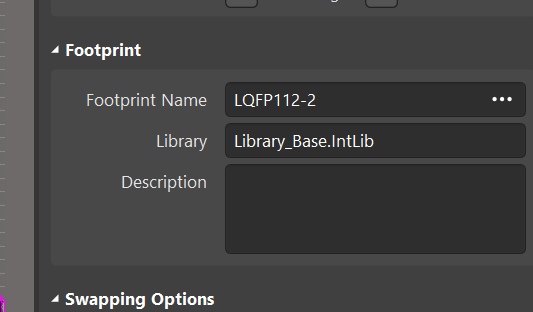

先把芯片修改成112-2
再修改成112

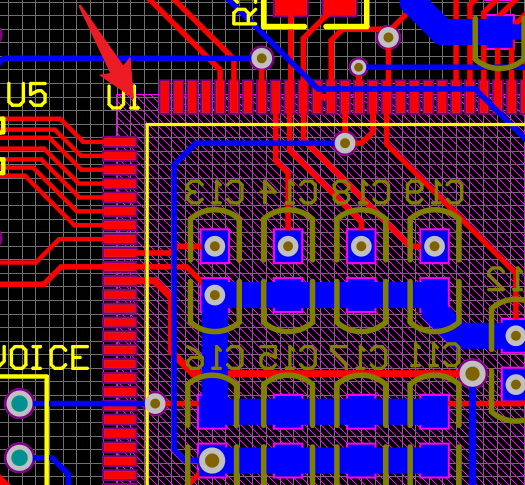

看到紫色的阴影说明,3D模型已经可以成功展示了;

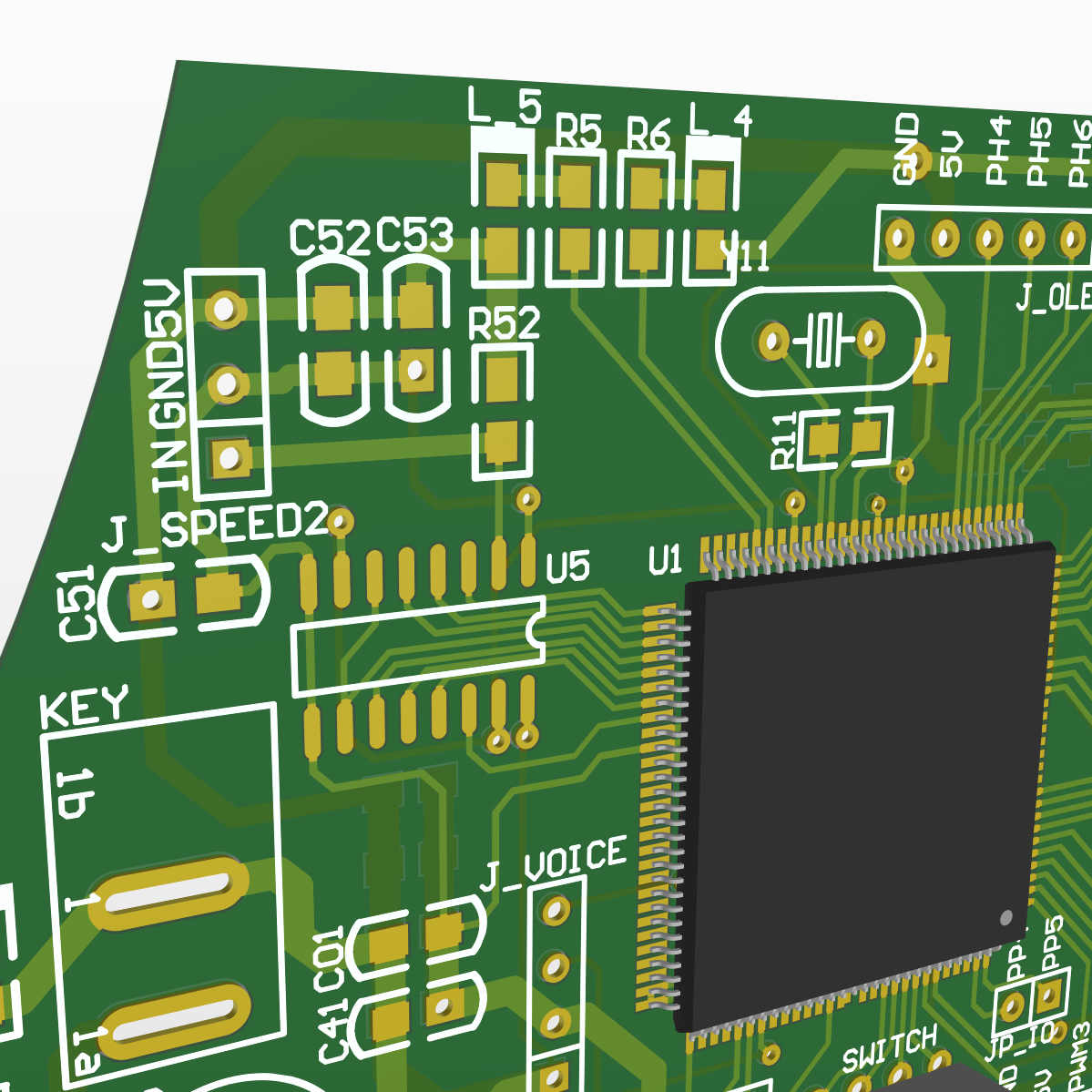

4、(点击按键3)重新查看PCB的3D结构
点击shifit + 右键 可以继续旋转;
