matlab plot 动态演化
time = 0:0.05:2*pi;
x = 6*(1-cos(time));
y = sin(time);
z = 7*exp(-(time-pi).^2);
% 如何把随着时间的演化也体现出来呢?

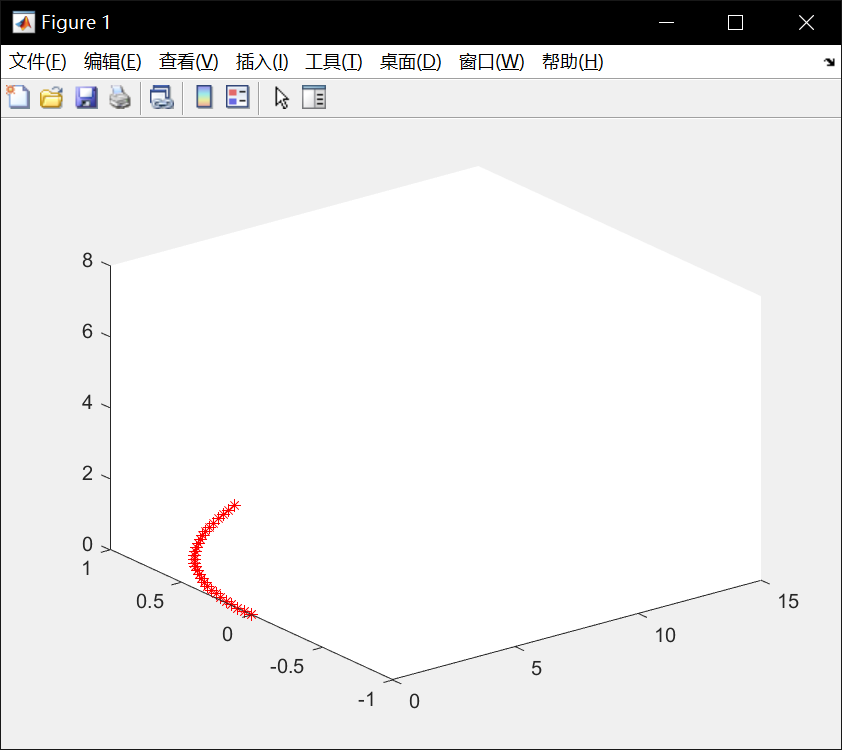

%if you want to animate it 动态轨迹
for i=1:length(x)
plot3(x(i),y(i),z(i),'*r');
ylim([-1 1]);
xlim([0 15]);
zlim([0 8]);
hold on;
pause(0.1);
end
xlabel('x(meters)');
ylabel('y(meters)');
zlabel('Altitude(meters)');
还有一种绘制动图的方式:
clc;
close all;
x1=0;s=0.2;%确定起始点和增量
nframes=50;%确定总动画帧数
for k=1:nframes
x1=x1+s;%确定画图时的横坐标终止值x1
x=0:0.01:x1;
y=sin(x);
plot(x,y);
axis([0 2*pi -1.2 1.2]);%坐标轴的范围
m(k)=getframe;%将当前图形存入矩阵m中
end
movie(m,3)%重复3此播放动画
还有一种方案,直接将结果存成gif文件:
---------------------------------------------
官方教程,绘制动态曲线:
h = animatedline;
axis([0 4*pi -1 1])
x = linspace(0,4*pi,2000);
for k = 1:length(x)
y = sin(x(k));
addpoints(h,x(k),y);
drawnow
end
