动态路由协议

目录

动态路由特点

动态路由的概述

静态路由与动态路由的比较

动态路由协议分类

RIP的度量值与更新时间

总结



动态路由

基于某种路由协议实现

动态路由特点

减少了管理任务

占用了网络带宽

###动态路由的概述

动态路由就是路由器之间交换信息语言OSPF ISIS 各种各样的协议就是不同的语言相互交换信息

如果使用不同的协议是不能交换信息的 只有相同的技术



####动态路由基于某种路由协议实现

每一个动态路由协议都有自己的语言

PIP：Routing Information Protocol，路由信息协议

OSPF：Open Shortest Path FIrst，开放式最短路径优先

ISIS：Intermediate System to Intermediate System，中间系统到中间系统

BGP: Border Gateway Protocol，边界网关协议。



注：不同路由协议是不能通信的，但可以用其他方法让他们通信   举例人语言



减少管理任务：只需配置，配置完之后我只要把各个网段宣告出去

占用网络带宽：

1.无需管路员手动维护，减轻了管理员的工作负担

2.占用了网络带宽

3.路由器上运行路由协议，使路由器可以自动根据网络拓朴结构的变化调整路由条目

4.网络规模大、拓扑复杂的网络





####度量值度量值是什么

度量值代表距离。它们用来在寻找路由时确定最优路由路径。每一种路由算法在产生路由表时，会为每一条通过网络的路径产生一个数值（度量值），最小的值表示最优路径

根据路由协议的不同，每种路由协议的度量值也不一定一样，rip以跳数为度量值

ospf是以cost为度量值



（1)跳数

它可以简单的记录经过路由器的个数。例如，数据从路由器z发出，经过路由器B到达其他网络，那么其跳数为1，如果经过c到达其他网络，它经过的路由器为2，那么其跳数为:在RIP中，跳数是衡量路径的主要标准，其最大跳数16，超过16即为不可达。



（2)带宽

一般会选择带宽高的路径，但是不是主要标准，如果在T1线路上，链路带宽占用过多，那么它就可能不会选择这个链路了。



（3）负载

负载反映了沿途链路的流量大小。最优路径应该是负载最低的路径。负载不会像带宽或者跳数那样，路径上的负载变化，那么度量也会跟着变化。这里需要当心，如果度量变化过于频繁，那么会引起路由振荡，路由振荡会对路由器的cPu、数据链路的带宽和全网稳定性产生负面影响。





（4）时延

时延是报文经过链路经过的时间，使用时延作为度量的路由协议会使用时延较低的链路最为最佳路径。有多种方法可以计算时延，时延不仅要考虑链路时延，而且还要考虑路由器的'处理时延和队列时延等因素。另一方面，路由的时延可能根本无法度量。因此，时延可能是沿路各个接口所定义的静态时延的总和。





（5)可靠性

此独联是用以度量链路在某种情况下发生故障的可能性。可靠性是可以变化的或者固定的。可靠性高的链路将被优先选择。





（6)成本

此度量有管理员设置，可以反映路由的登记。通过任何策略或者链路特性对链路的cost进行定义。同时，花费也可以反映出网络管理员的主观意识。





一般以上几种度量不是单独使用，一般是综合使用，通过某种算法来计算最佳路径。大家在使用中应该灵活运用。

路由器会通过度量值来确定最优路由路径





#####收敛

网络中的路由器对网络拓扑达成一致的过程

大家达到一致的状态或者说稳定的状态，大家路由表的条目都是一样的







####静态路由与动态路由的比较

网络中静态路由和动态路由互相补充



静态路由           虽然方向精确但是配置麻烦



动态路由           指标工作比较简单，但是会占用一定的带宽







静态路由协议只能小规模的企业网络，大型企业网络

用的是动态路由协议



静态路由优点:配置灵活，管理员手工配置，节省链路开销



静态路由缺点:当拓扑发生改变时，需要管理员去每台路由器上修改路由配置建议五条以内的外部路由用静态路由协议，五条以上的用动态路由协议





##动态路由协议分类

（1)距离矢量路由协议

依据从源网络到目标网络所经过的路由器的个数选择路由RIP、IGRP

距离:到目的地成本(度量值)

矢量:到目的地方向(下一跳）



（2)链路状态路由协议

综合考虑从源网络到目标网络的各条路径的情况选择路由oSPF、IS-IS

链路状态路由协议则如同使用地图一样，有了地图，您就可以看到所有潜在的路径并确定自己的首选路径。链路的状态是指与该路由器直连网络的状态，并包含关于网络类型以及那些网络中与该路由器相邻的所有路由器的信息。







RIP的度量值与更新时间

RIP度量值为跳数

最大跳数为15跳，16跳为不可达

RIP更新时间

每隔30s发送路由更新消息，UDP520端口

RIP路由更新消息

发送整个路由表信息

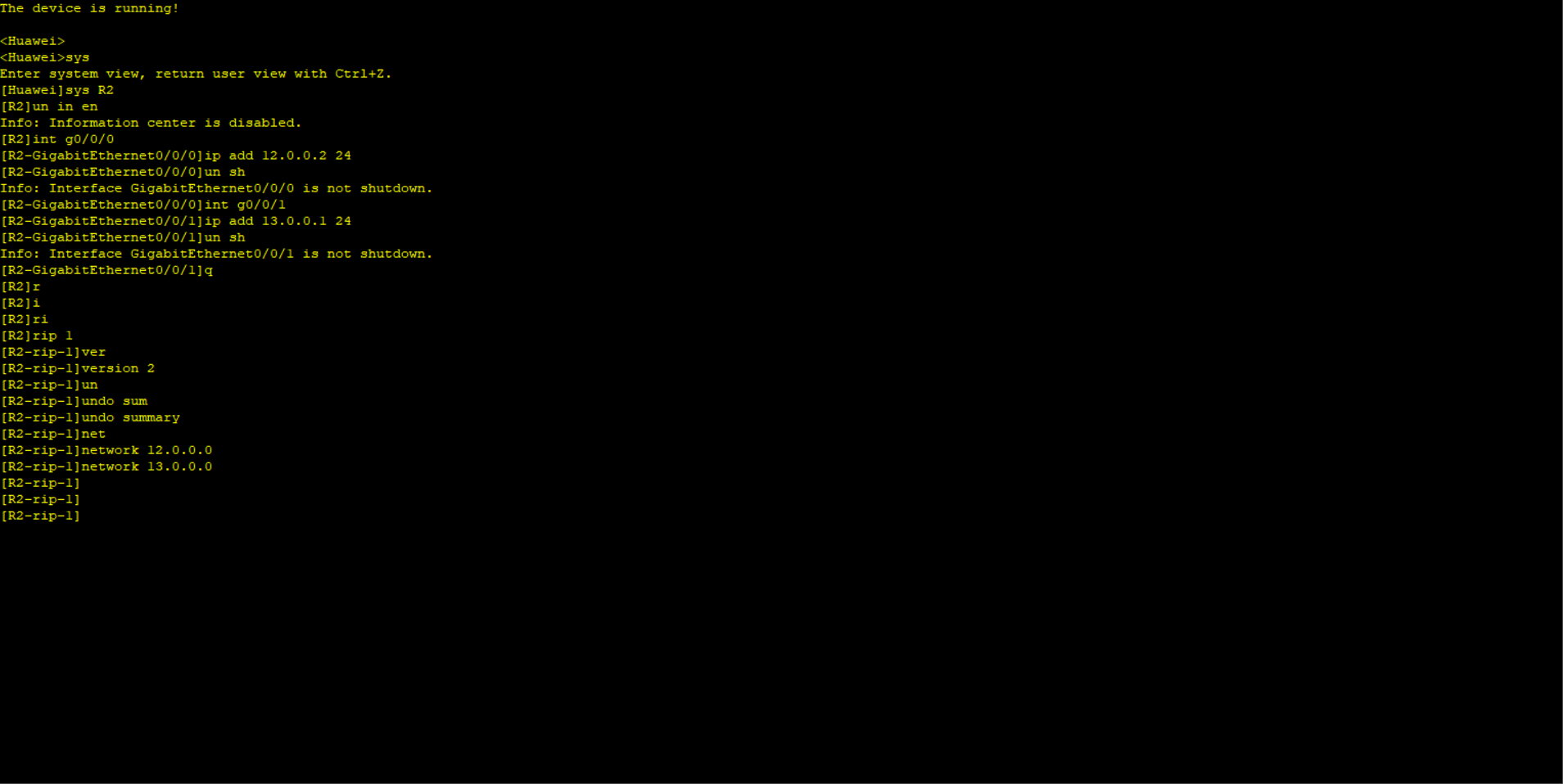

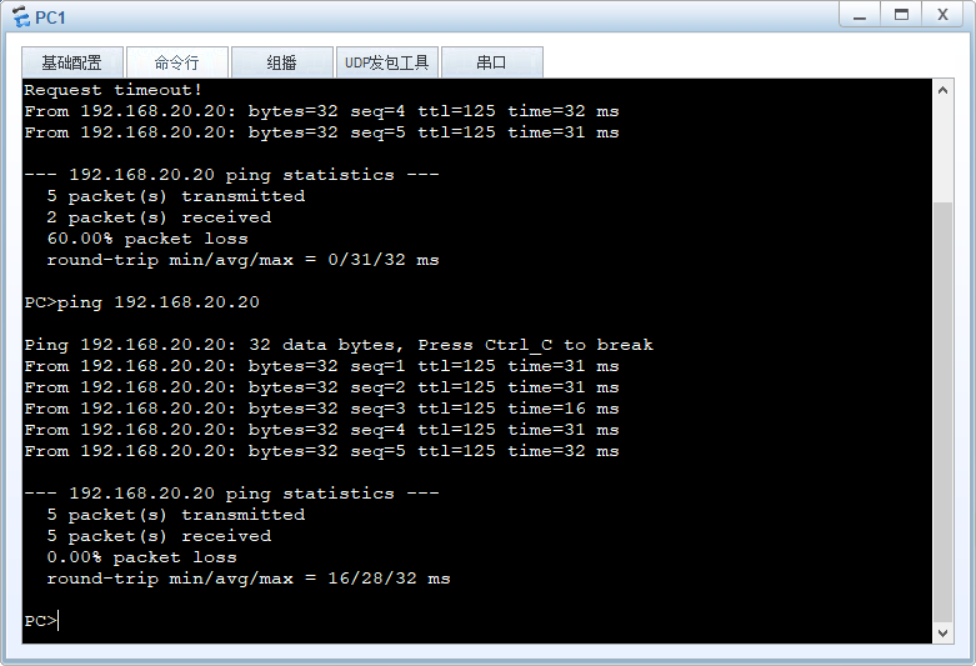

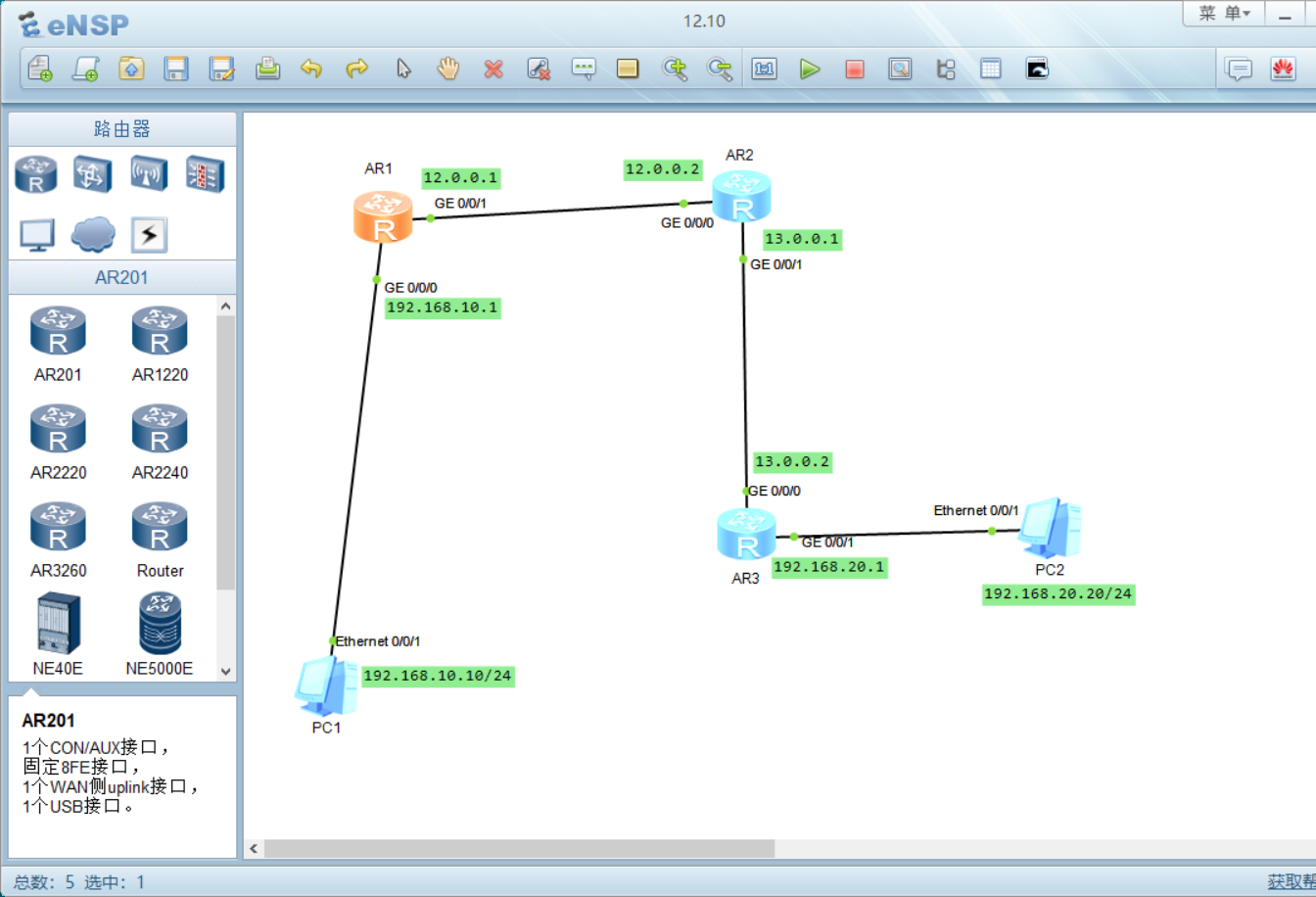

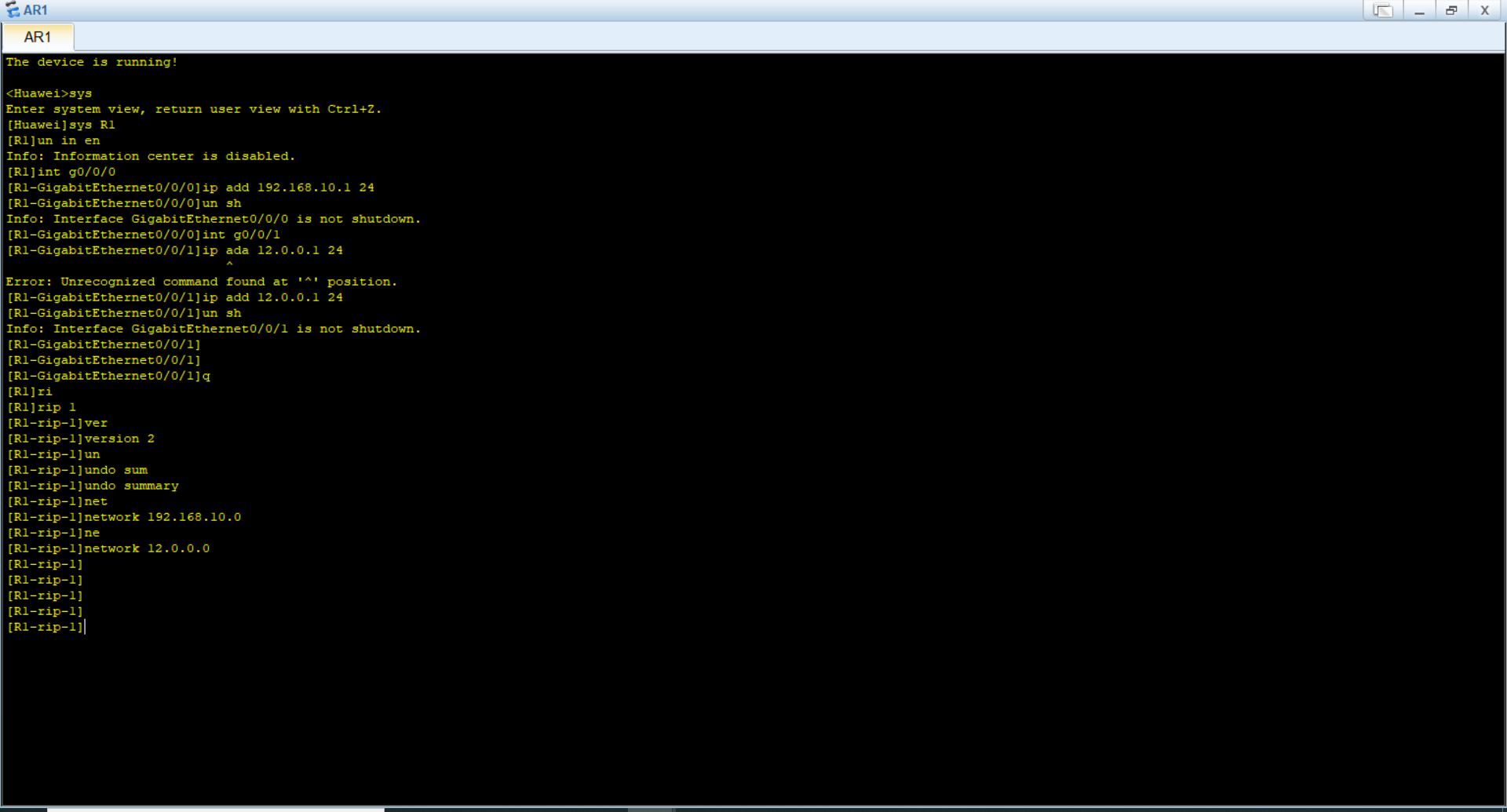

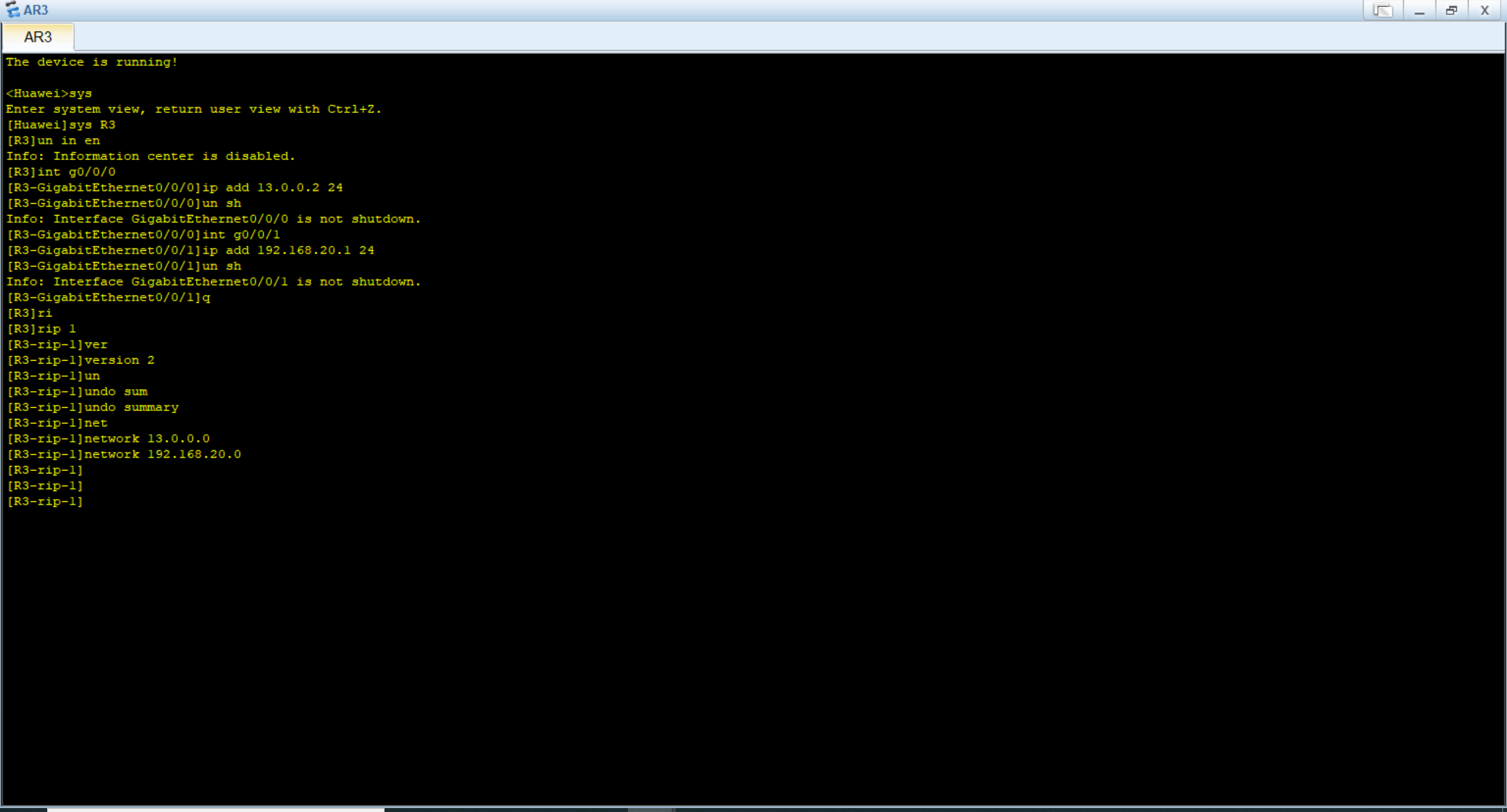

实验：















[R1]rip 1

#普#启动RIP

[R1-rip-1]version 2  #排#启动版本2(缺省为版本1）

[R1-rip-1]undo summary#排#关闭路由自动聚合(即所有路由信息都会按照IP地址分类归类)[R1-rip-1]network 192.168.10.0

#宣告主网络号，v2会携带掩码组播更新224.0.0.9，v1不携带掩码广播更新255.255.255.255[R1-rip-1]network 200.1.1.0



总结：

动态路由分类：1.距离矢量路由协议 2.链路状态路由协议

度量值有哪些：1.跳数 2.带宽 3.负载 4.时延 5.可靠性 6.成本

静态、动态路由区别：虽然方向精确但是配置麻烦

指标工作比较简单，但是会占用一定的带宽
