ACL和NAT介绍

目录

ACL作用

ACL原理

ACL应用原则

NAT的工作原理

静态、动态NAT

NAT server

总结

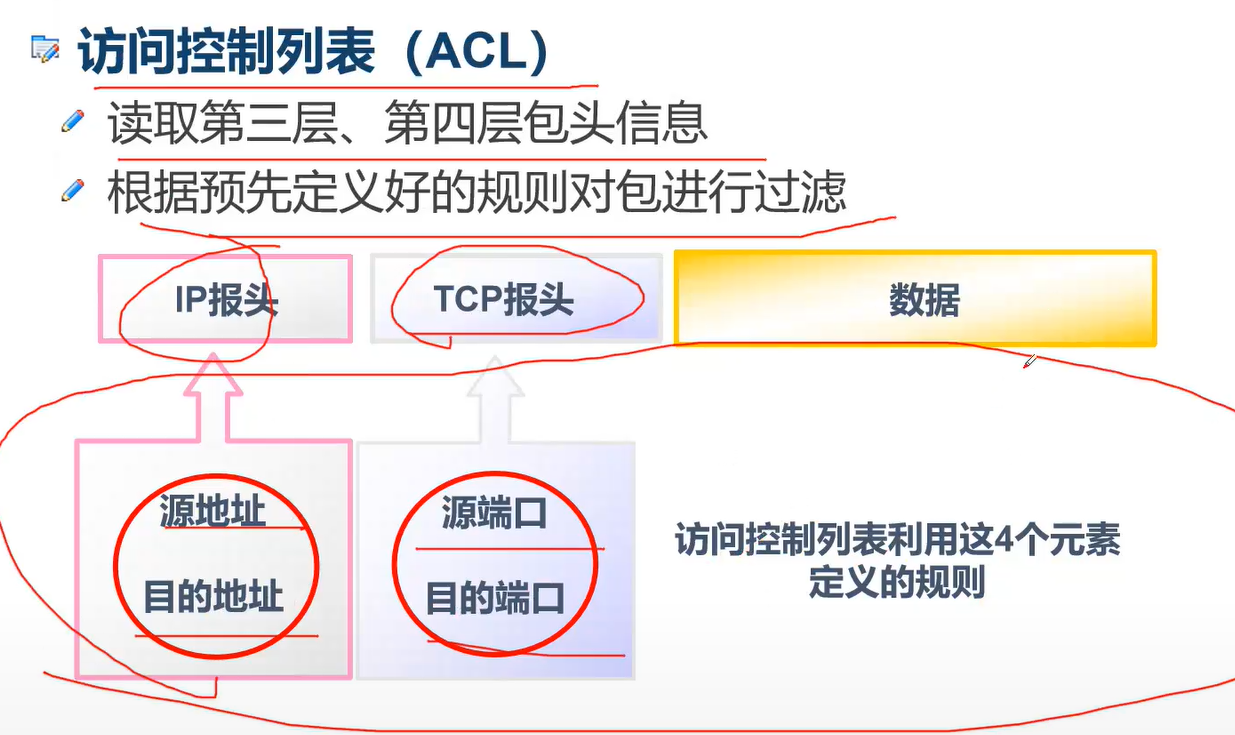

ACL：access list 访问控制列表





访问控制列表利用这4个元素：源地址 目的地址 源端口 目的端口



ACL两种作用：



1.用来对数据包做访问控制（丢弃或者放弃）

2.结合其他协议，用来匹配范围

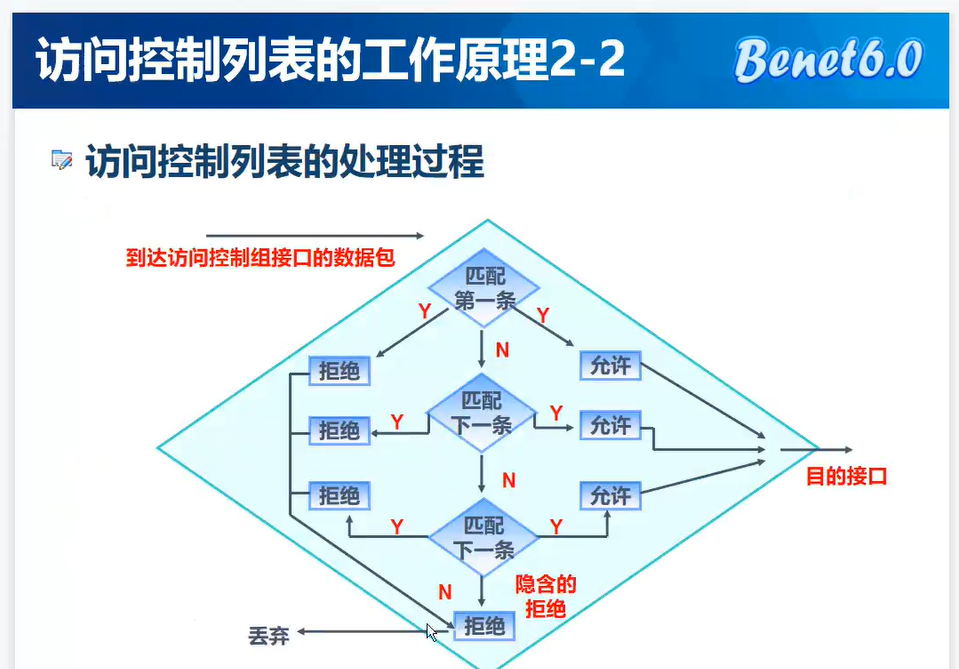

acl  工作原理：当数据包从接口经过时，由于接口启用了acl，此时路由器会对报文进行检查，然后做出相应处理。







从上而下

acl种类:

基本acl (2000-2999) : 只能匹配源ip地址。

高级acl (3000-3999) : 可以匹配源ip、目标ip、源端口、目标端口等三层和四层的字段和协议。

二层ACL(4000-4999):根据数据包的源MAC地址、目的MAc地址、802.1q优先级、二层协议类型等二层信息制定规则。



ACL(访问控制列表)的应用原则:

基本ACL，尽量用在靠近目的点

高级ACL，尽量用在靠近源的地方(可以保护带宽和其他资源)





########应用规则

1、一个接口的同一个方向，只能调用一个acl

2、一个acl里面可以有多个rule规则，按照规则ID从小到大排序，从上往下依次执行

3、数据包一旦被某rule匹配，就不再继续向下匹配

4、用来做数据包访问控制时，默认隐含放过所有(华为设备)



255.255.255.240

255-(减）每个字段的值就是反掩码的值

0.0.0.15



NAT（又称为网络地址转换，用于实现私有网络和公有网络之间的互访）

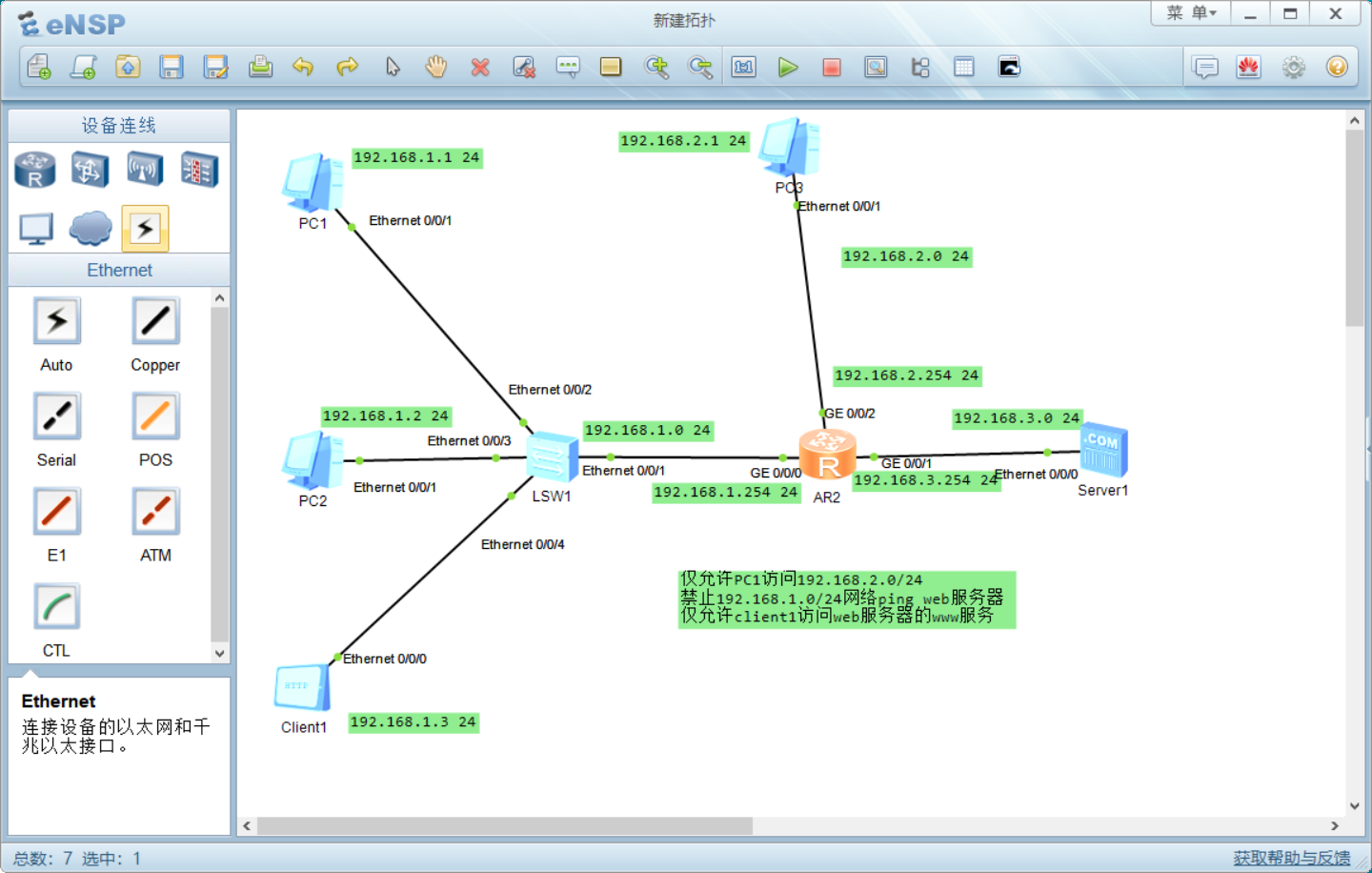

实验：

[Huawei]acl  number  2000                                                      ####创建acl  2000

[Huawei-acl-basic-2000]rule 5 deny source 192.168.1.1 0                  ####拒绝源地址192.168.1.1的流量，0代表仅此一台，5是这条规则的序号（可不加）

[Huawei]interface GigabiEthernet0/0/1

###进入G0/0/1端口

[Huawei-GigabiEthernet0/0/1]ip address 192.168.2.254 24

####IP地址

[Huawei-GigabiEthernet0/0/1]traffic-filter outbound acl 2000             ###接口出方向调用acl  2000，outbound代表出方向，inbound代表进入方向

[Huawei-GigabiEthernet0/0/1] undo sh



[Huawei]acl number 2001                                                                     ##进入acl 2001列表

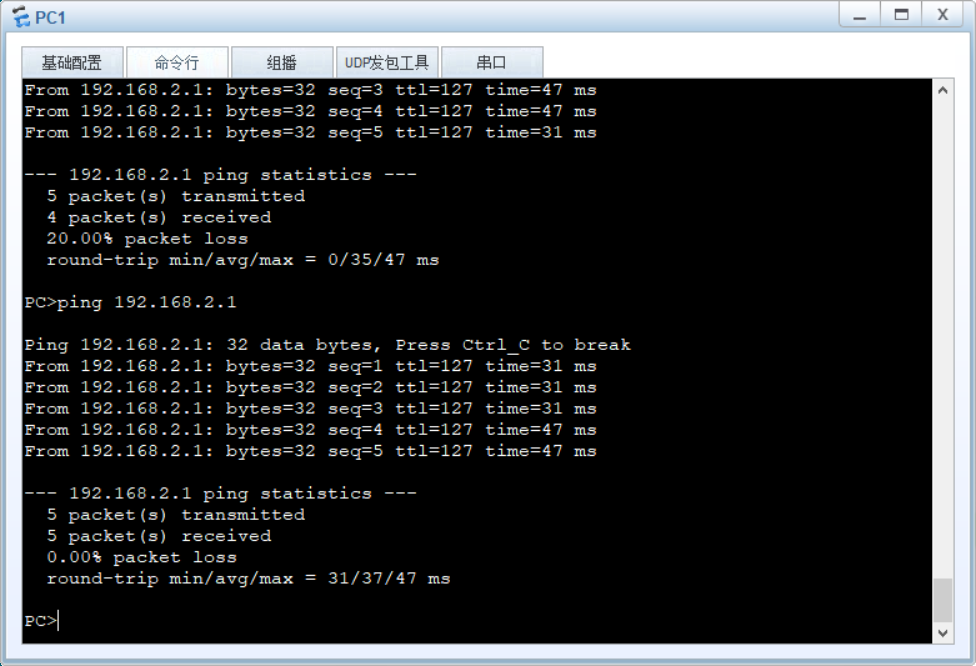

[Huawei-acl-basic-2001]rule permit source 192.168.1.0 0.0.0.255       ###permit代表允许，source代表来源，掩码部分为反掩码

[Huawei-acl-basic-2001]rule deny source any                                      ###拒绝所有访问，any代表所有0.0.0.0 255.255.255.255或者rule  deny

[Huawei]interface GigabiEthernet 0/0/1                                               ###进入出口接口

[Huawei-GigabiEthernet0/0/1]ip  address 192.168.2.254  24

###IP地址

[Huawei-GigabiEthernet0/0/1]traffic-filter outbound acl 2001



[Huawei]acl number 3000                                                                    ### 拒绝tcp为高级控制，所以3000起

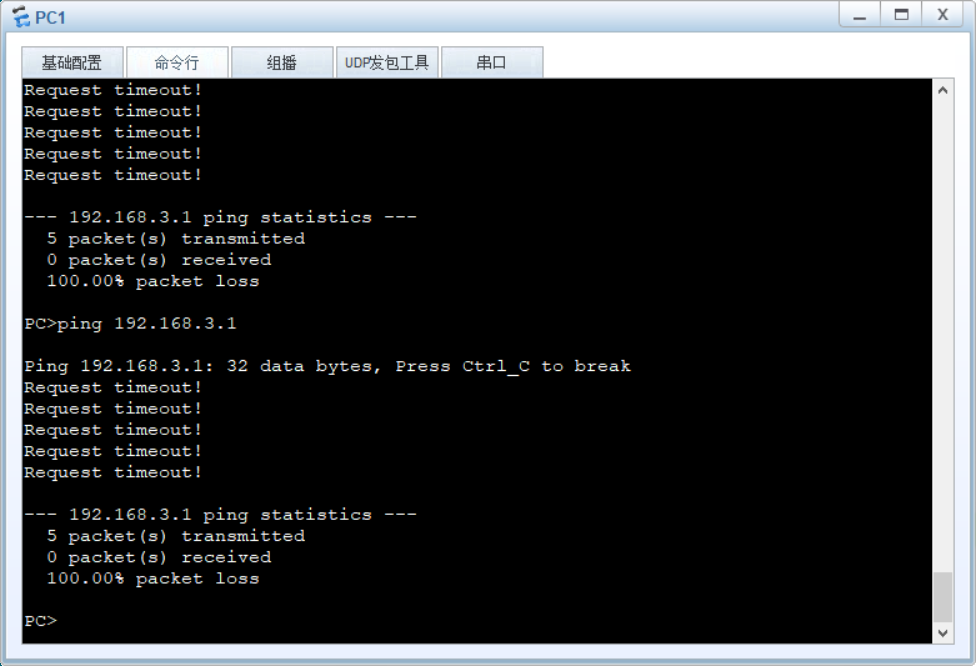

[Huawei-acl-adv-3000]rule deny icmp source 192.168.1.0   0.0.0.255   detination  192.168.3.1  0                           ###拒绝ping

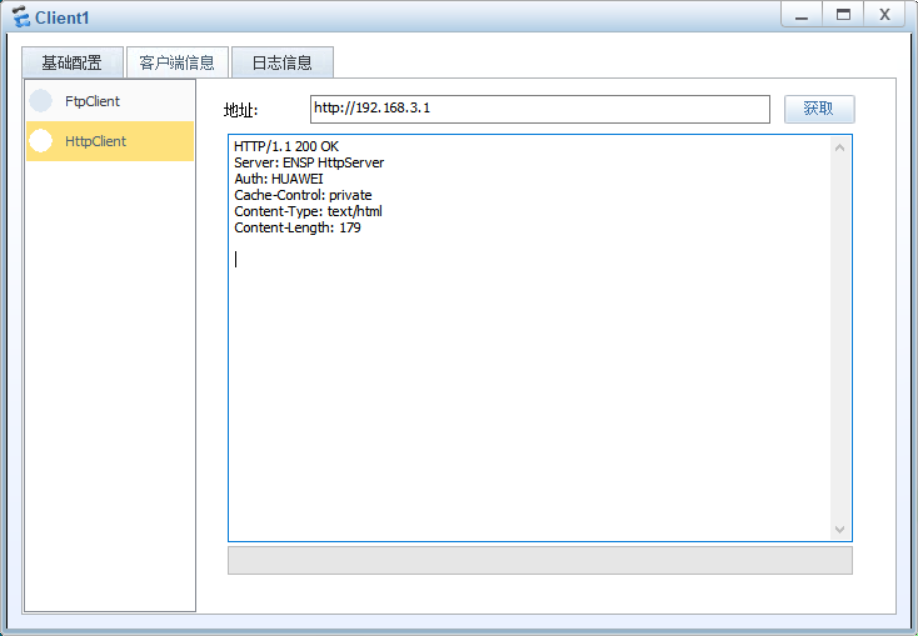

[Huawei-acl-adv-3000]rule permit tcp source  192.168.1.3 0   destination    192.168.3.1 0   destination-port   eq 80

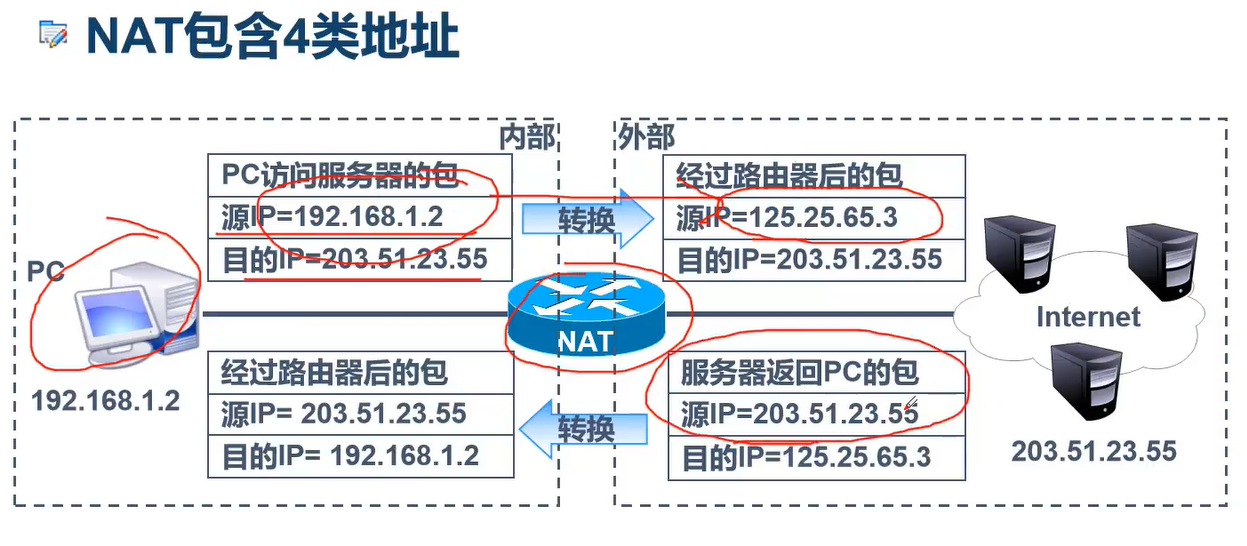

NAT的术语与转换表









NAT的工作原理:
NAT用来将内网地址和端口号转换成合法的公网地址和端口号，建立一个会话，与公网主机进行通信

NAT外部的主机无法主动跟位于NAT内部的主机通信，NAT内部主机想要通信，必须主动和公网的一个IP通信，路由器负贵建立一个映射关系，从而实现数据的转发

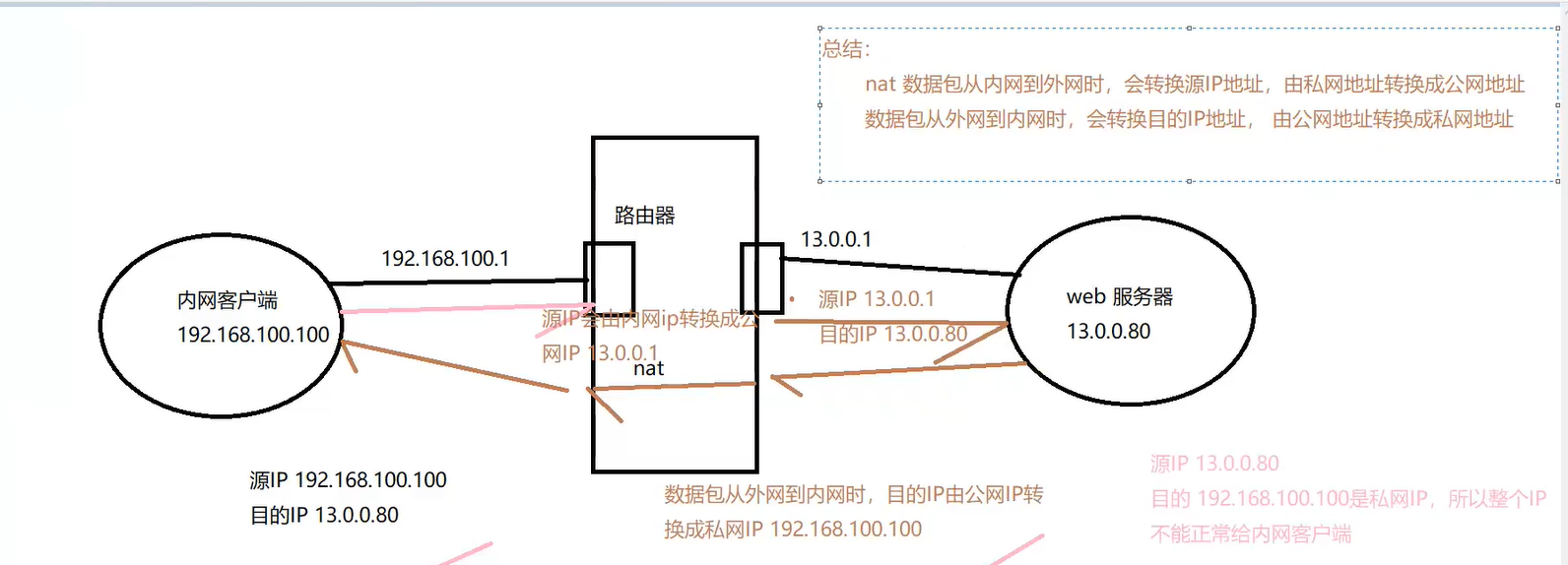

总结：nat 数据包从内网到外网时，会转换源IP地址，由私网地址转换成公网地址，数据包从外网到内网时，会转换目的IP地址，由公网地址转换成私网地址



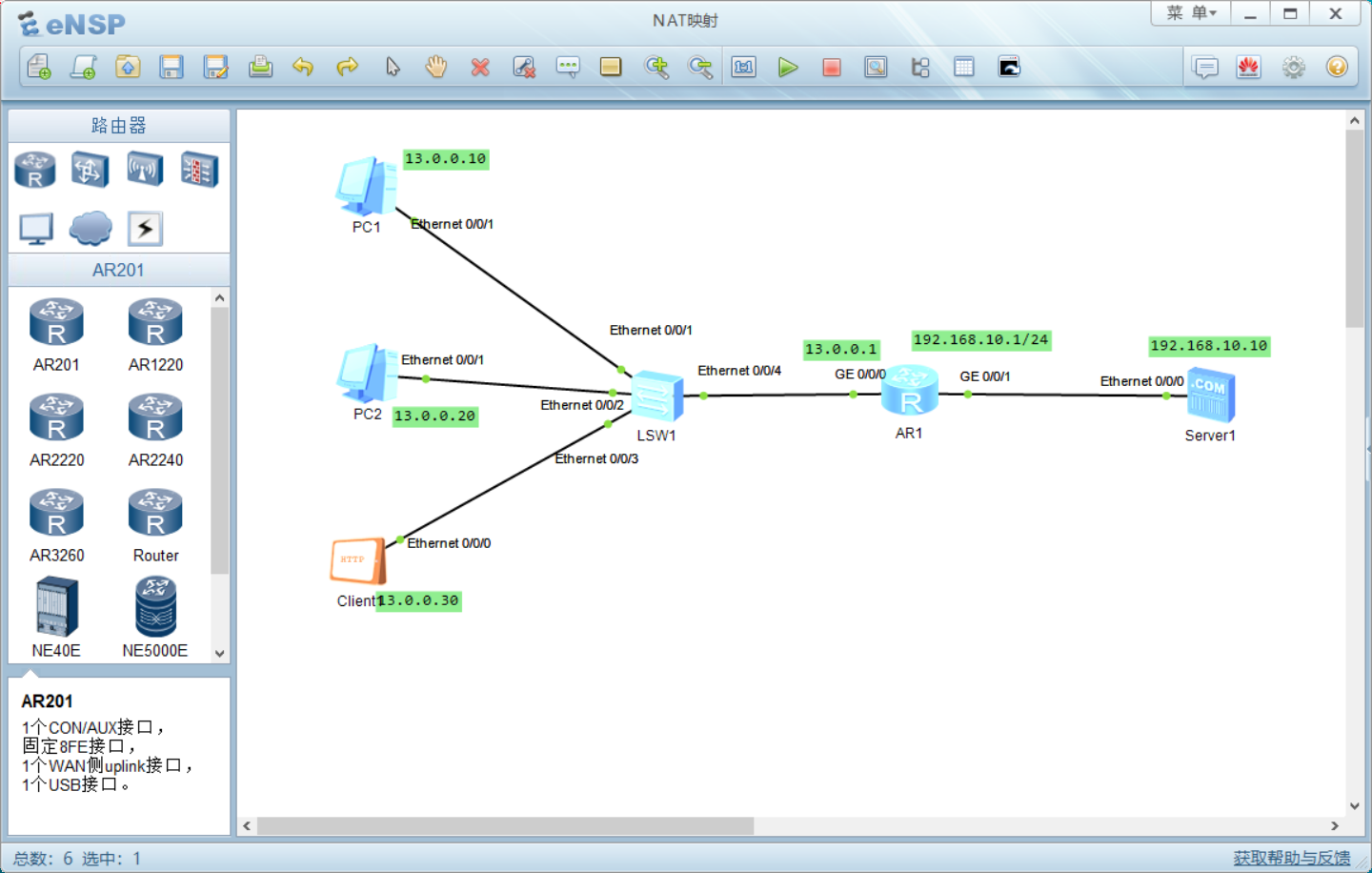

实验：

有2种配置方法:

第一种:

全局模式下设置静态NAT

[R1]nat static global 8.8.8.8 inside 192.168.10.10

[R1]int g0/0/1      ###外网口

[R1-GigabitEthernet0/0/1]nat static enable  ###在网口.上启动nat static enable功 能



第二种:直接在接口.上声明nat static

[R1]int g0/0/1 ###外网口

[R1 -GigabitEthernet0/0/1]nat static global 8.8.8.8 inside 192.168.10.10

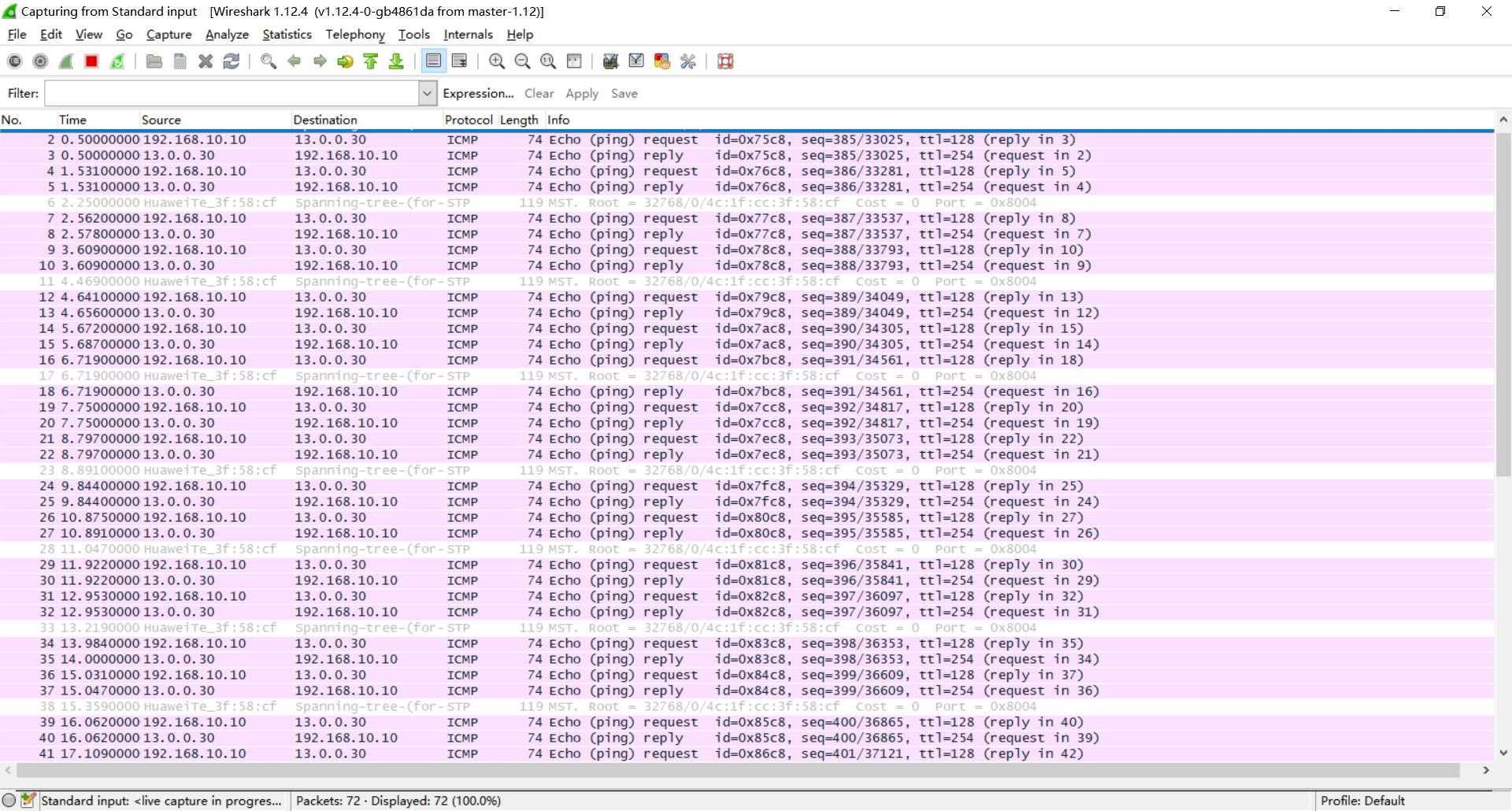

[R1]dis nat static                               ###查看NAT静态配置信息









NAT (Network Address Translation) 又称为网络地址转换，用于实现私有网络和公有网络之间的互访。

私有网络地址和公有网络地址

公有网络地址(以下简称公网地址)是指在互联网上全球唯一的IP地址。2019年11月26日，是人类互联网时代值得纪念的一天，全球近43亿个IPv4地址已正式耗尽。

私有网络地址(以下简称私网地址)是指内部网络或主机的IP地址，IANA(互联网数字分配机构)规定将下列的IP地址保留用作私网地址，不在Internet.上被分配，可在一-个单位或公司内部使用。RFC1918中规定私有地址如下:

A类私有地址: 10.0.0.0~10.255.255.255

B类私有地址: 172.16.0.0~172.31.255.255

c类私有地址: 192.168.0.0~192.168.255.255

NAT的工作原理:

NAT用来将内网地址和端口号转换成合法的公网地址和端口号，建立一个会话，与公网主机进行通信

NAT外部的主机无法主动跟位于NAT内部的主机通信，NAT内部主机想要通信，必须主动和公网的一个IP通信，路由器负责建立一个映射关系，从而实现数据的转发

NAT功能:

NAT不仅能解决了IP地址不足的问题，而且还能够有效地避免来自网络外部的入侵，隐藏并保护网络内部的计算机。

1.宽带分享:这是NAT主机的最大功能。

2.安全防护:NAT之内的Pc联机到Internet..上面时，他所显示的IP是NAT主机的公网IP，所以cl ient端的PC就具有一定程度的安全了，外界在进行portscan (端口扫描)的时候，就侦测不到源client端的PC。

优点:节省公有合法IP地址、处理地址重叠、增强灵活性、安全性

缺点:延迟增大、配置和维护的复杂性、不支持某些应用(比如VPN)

#######静态NAT

静态NAT实现私网地址和公网地址的一对一转换。有多少个私网地址就需要配置多少个公网地址。静态NAT不能节药公网地址，但可以起到隐藏内部网络的作用。

内部网络向外部网络发送报文时，静态NAT将报文的源IP地址替换为对应的公网地址:外部网络向内部网络发送响应报文时静态NAT将报文的H的地址替换为相应的私网地址。





#####动态NAT：多个私网IP地址对应多个公网ip地址，基于地址池一对一映射

1.配置外部网口和内部网口的IP地址

2.定义合法IP地址池

nat adress-group 1 212.0.0.100    212.0.0.200##新建一个名为1的nat地址池

3、定义访问控制列表

[R1]acl 2000     ###创建ACL，允许源地址为192.168.20.0/24网段和11.0.0.0/24的数据通过[R1-acl-basic-2000] rule permit source 192.168.20.0    0.0.0.255

[R1-acl -basic-2000] rule permit source 11.0.0.0 0.0.0.255

4、在外网口，上设置动态IP地址转换

[R1-acl-basic-2000] int g0/0/1###外网口

[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 no-pat        #将ACL2000匹配的数据转换为改接口的IP地址作为源地址(no pat 不做端口转换，只做iP地址转换，默认为pat)

[R1]dis nat outbound     ###查看NAT outbound的信息





PAT端口多路复用

PAT又称为NAPT (Network Address Port Translation) ,它实现一个公网地址和多个私网地址之间的映射，因此可以节约公网地址。PAT的基本原理是将不同私地址的报文的源IP地址转换为同一公网地址，但他们被转换为该地址的不同端口号，因而仍然能够共享同一地址。



PAT有以下作用:

1.改变数据包的ip地址和端口号

2.能够大量节约公网IP地址

PAT的类型有以下:

1.动态PAT，包括NAPT和Easy IP

2.静态PAT，包括NAT Server

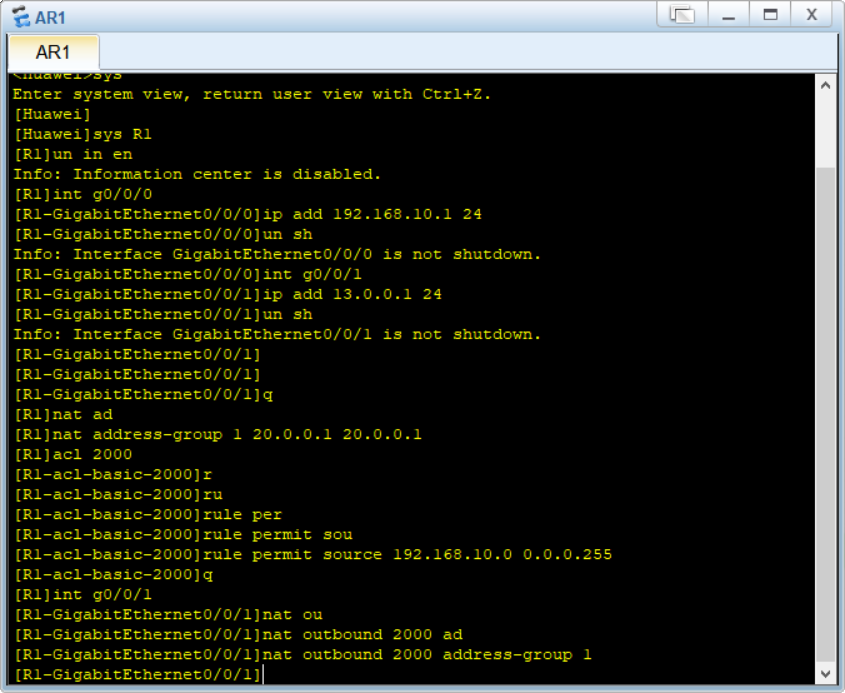

######NAPT:多个私网Ip地址:对应固定外网IP地址(比如200.1.1.10)，配置方法与动态NAT类似

1、配置外部网口和内部网口的IP地址

2、定义合法IP地址池

[R1]nat address-group 1    200.1.1.10 200.1.1.10

###使用一个固定IP

3、定义访问控制列表

[R1]acl 2000    ###允许源地址为192.168.30.0/24网段的数据通过

[R1-acl-adv-2000] rule permit source192.168.30.0  0.0.0.255

4、在外网口上设置IP地址转换

[R1-acl-basic-2000]int g0/0/1              ###外网口

[R1-Gigabi tEthernet0/0/1]nat outbound 2000 address-group 1

######EasyIp：多个私网IP地址对应外网口公网IP地址（比如12.0.0.1）

1.配置外部网口和内部网口的IP地址

2.定义合法IP地址池

由于直接实验外网口IP地址所以不用再定义IP地址池

3.定义访问控制列表

[R1]acl 3000 ##允许源地址为192.168.30.0/24网段的数据通过

[R1-acl-adv-3000] rule permit ip source 192.168.30.0 0.0.0.255

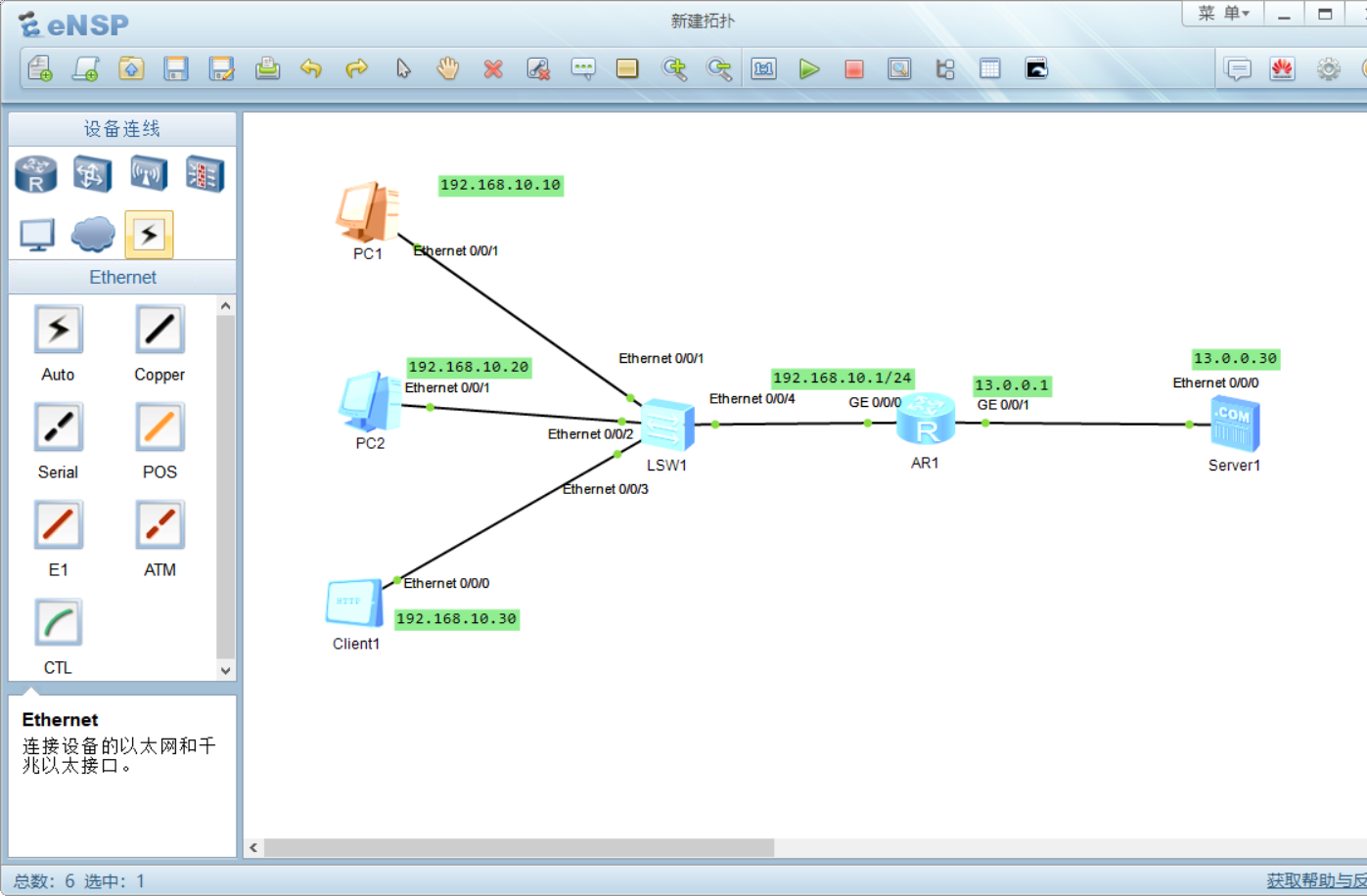

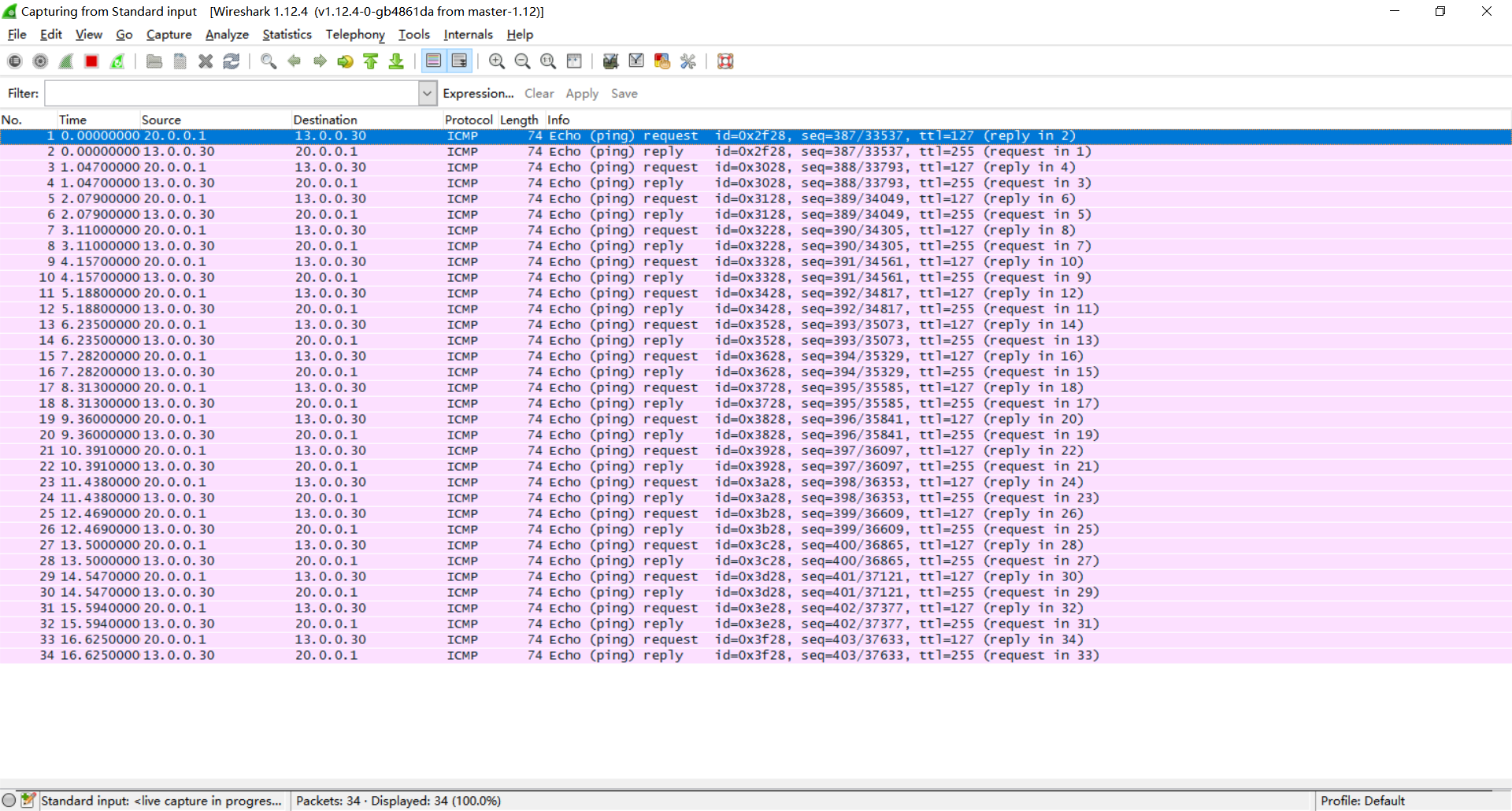

小实验：























（重点）

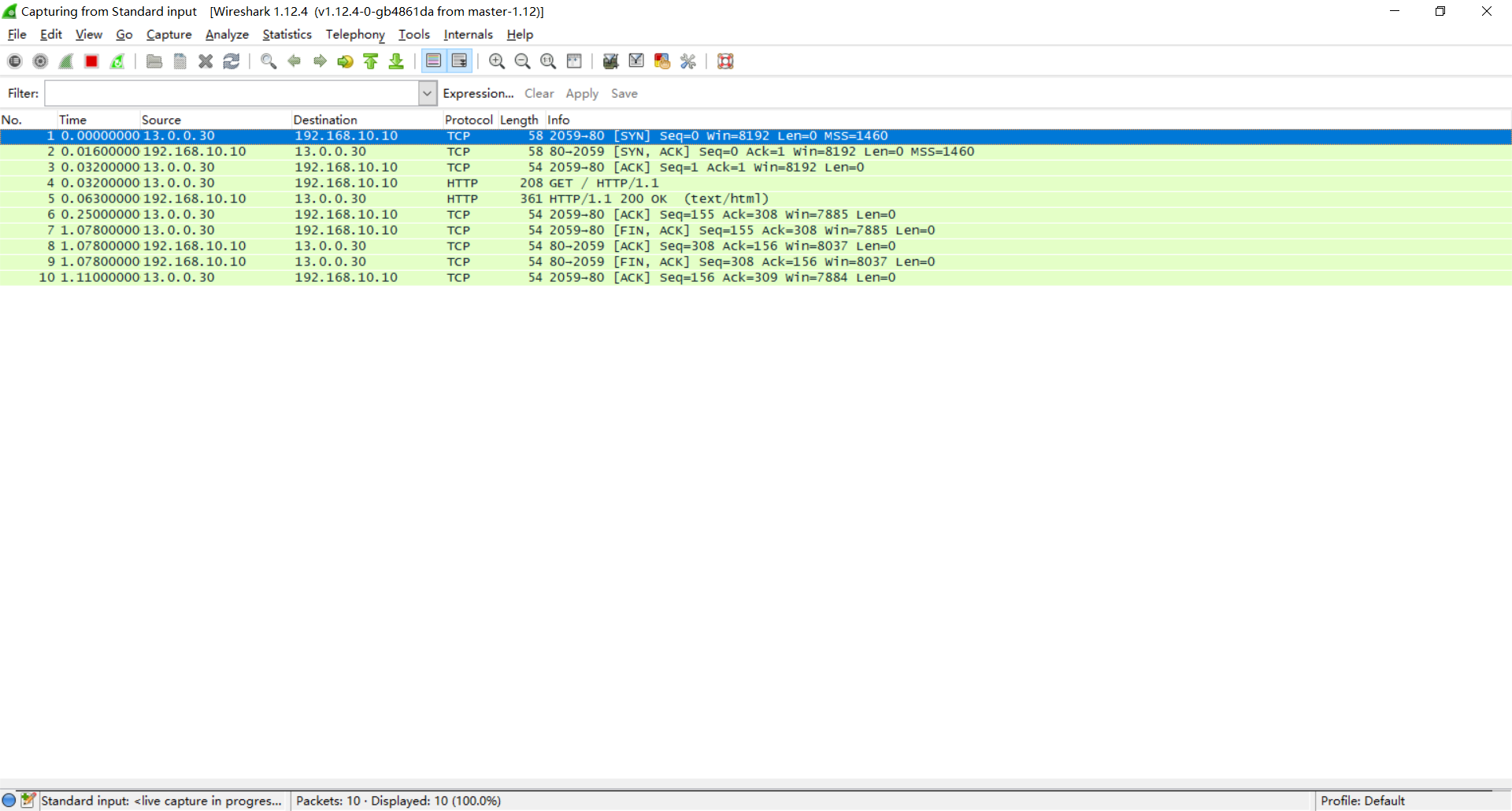

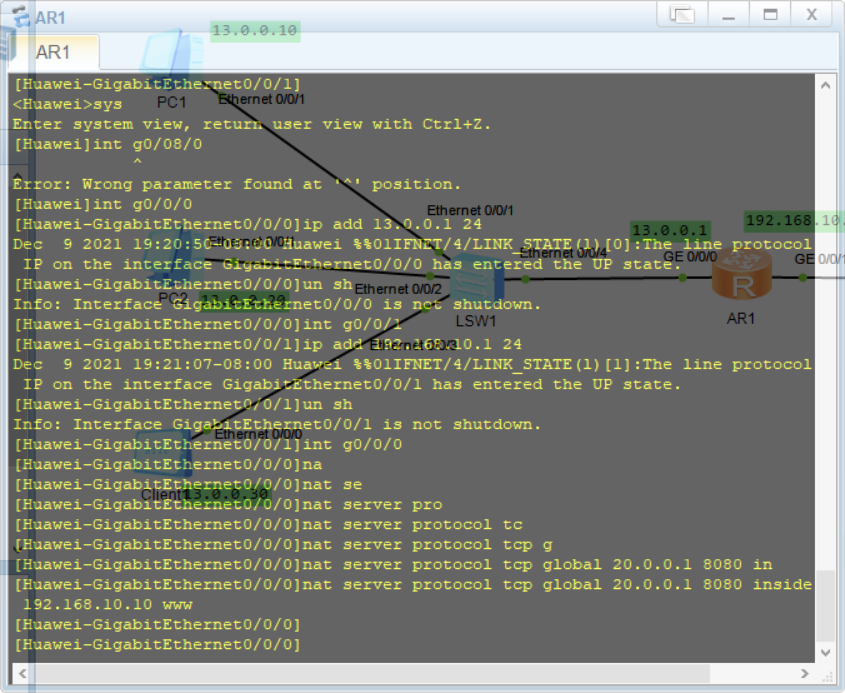

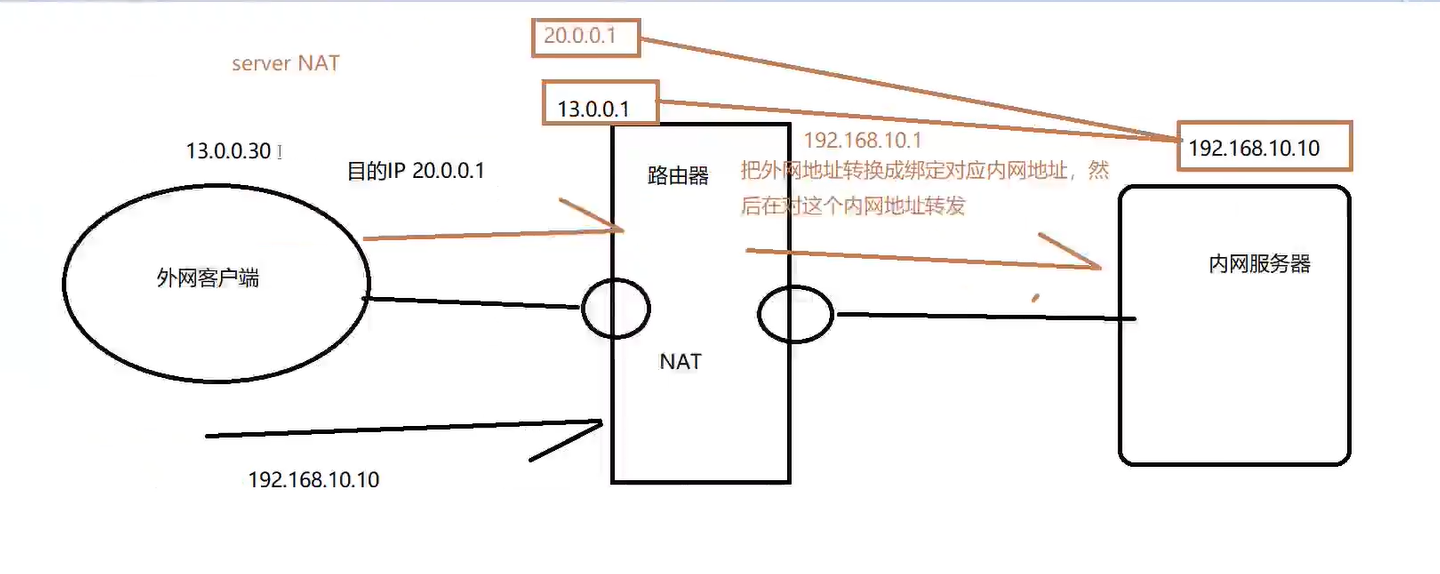

####NAT sever ：端口映射，将私网地址端口映射到公网地址，实现内网服务器供外网用户访问

[R1]int g0/0/1

[R1-GigabitEthernet0/0/1] nat server protocol tcp global 9.9.9. www inside*****************ww

###在连接公网的接口上将私网服务器地址和公网地址做一对NAT映射绑定

[R1-GigabitEthernet0/0/1] nat server protocol tcp global current-interface 8080 inside 10.0.0.1www

###在连接公网的接口，上将私网服务器地址和外网接口做一对NAT映射绑定

[R1-GigabitEthernet0/0/1] nat server protocol tcp global current-interface 2121 inside 10.1.1.2 ftp

###端口为21可以直接使用关键字“ftp”代替







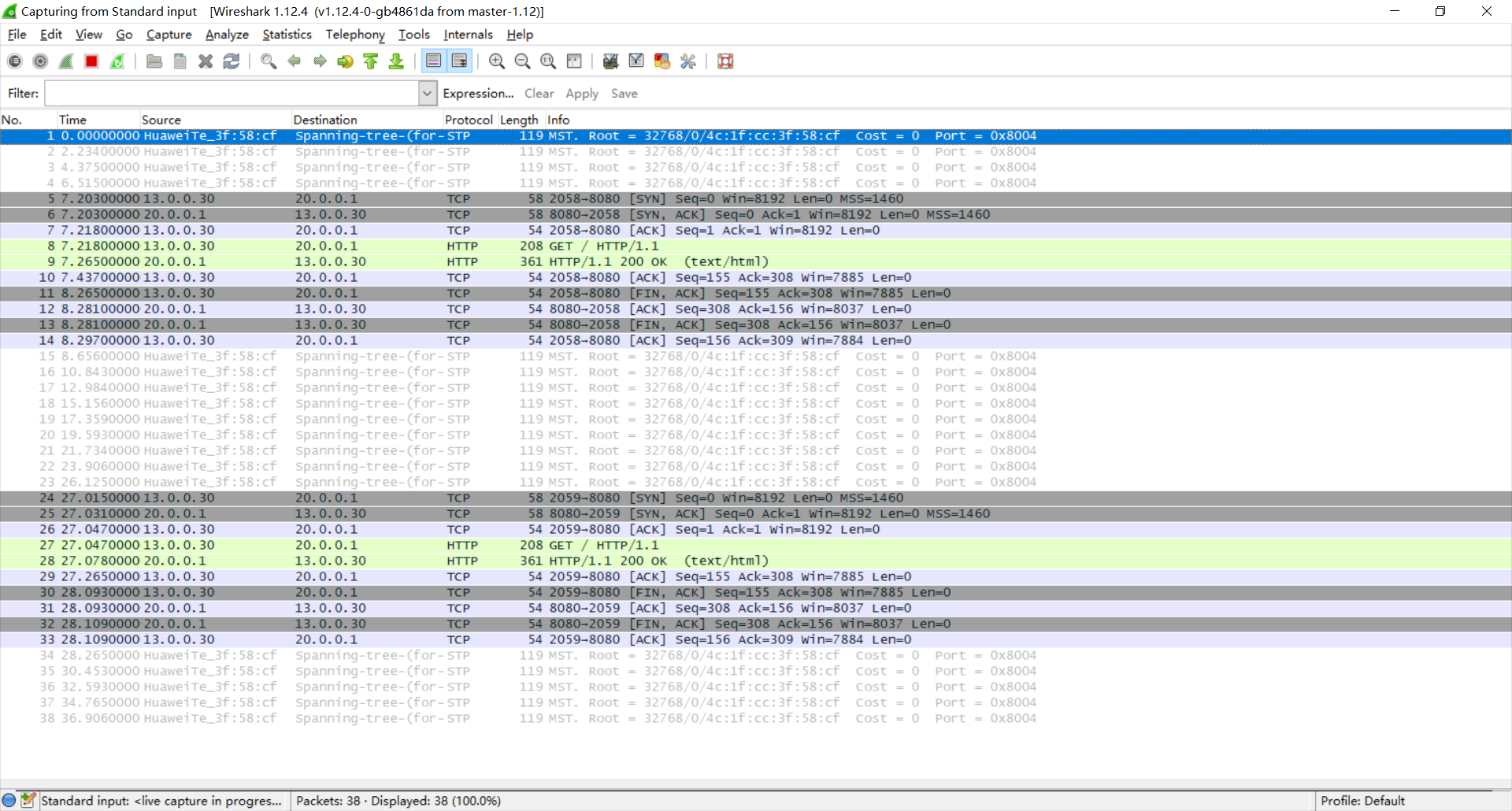

实验：















总结：

1.acl工作原理：当数据包从接口经过时，由于接口启用了acl，此时路由器会对报文进行检查，然后做出相应处理。

2.acl应用规则

一个接口的同一个方向，只能调用一个acl

一个acl里面可以有多个rule规则，按照规则ID从小到大排序，从上往下依次执行

数据包一旦被某rule匹配，就不再继续向下匹配

用来做数据包访问控制时，默认隐含放过所有(华为设备)

1. NAT的工作原理
2. 静态NAT、动态NAT

NAT server：端口映射，将私网地址端口映射到公网地址，实现内网服务器供外网用户访问
