静态路由原理与配置

目录

路由器的工作原理

路由表的形成

静态路由和默认路由

路由器转发数据包的封装过程

静态路由和默认路由的配置

总结



路由器的工作原理

路由概述

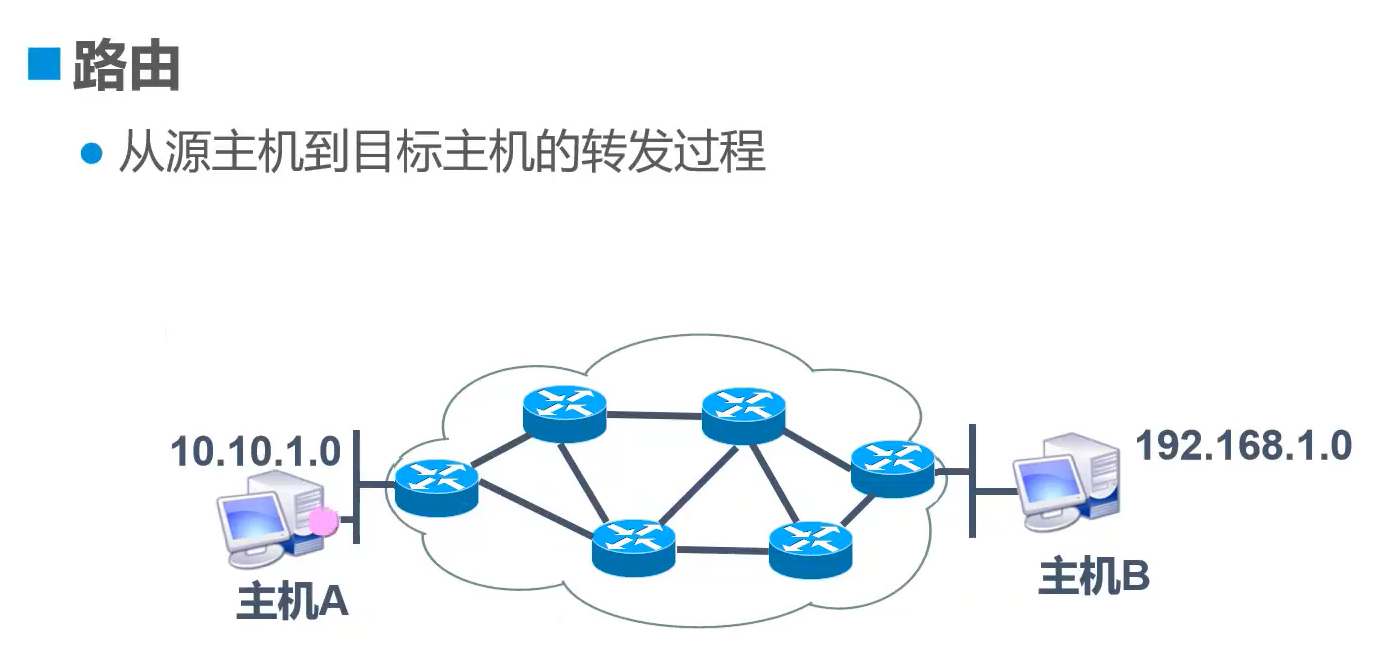

从源主机到目标主机的转发过程



能够将数据包转发到正确的目的地，并在转发过程中选择最佳路径的设备-路由器



路由器的工作原理

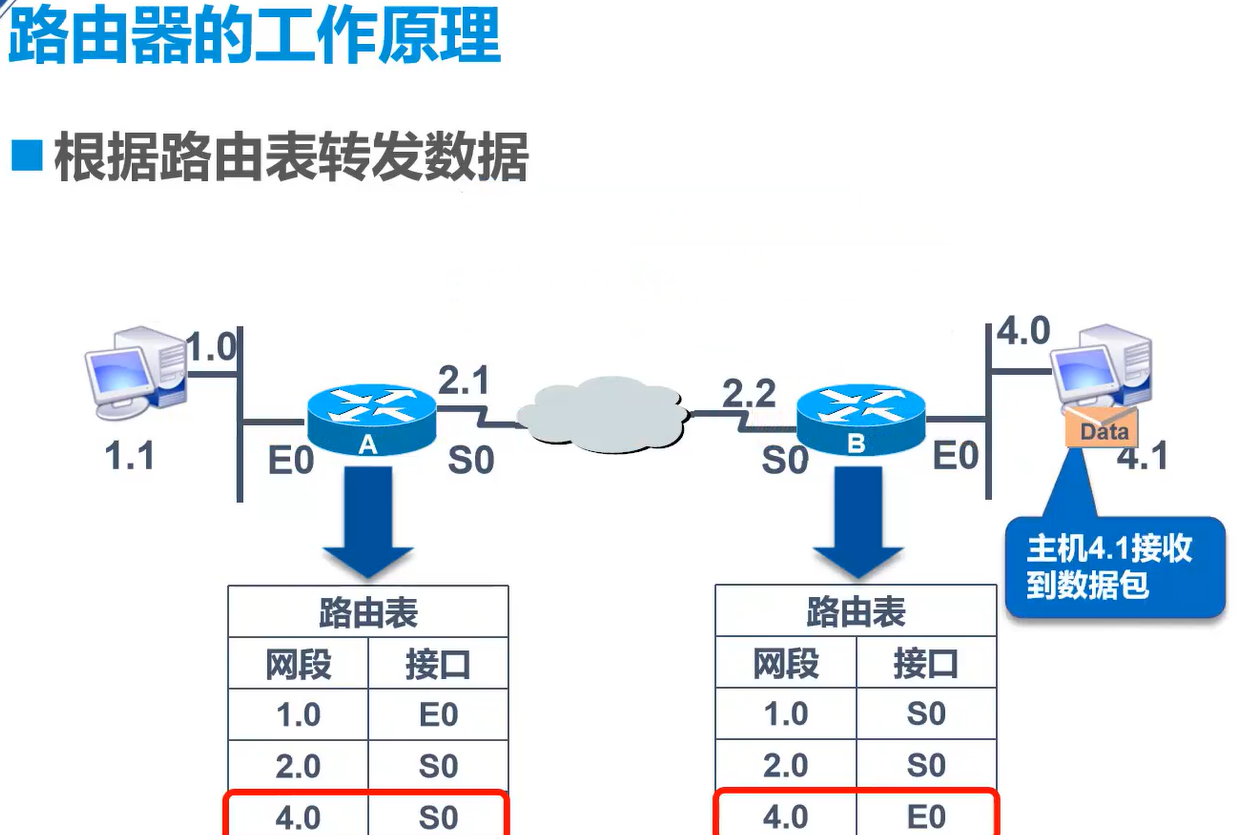

根据路由表转发数据

主机1.1要发送数据到4.1

1. 路由器A根据路由表转发数据到S0口
2. 路由器B接收到数据包，查看数据包的目标地址，并查找路由表
3. 路由器B根据路由表转发数据到E0口
4. 主机4.1接收到数据包



跨网段通讯把数据包丢给网关







路由表的形成

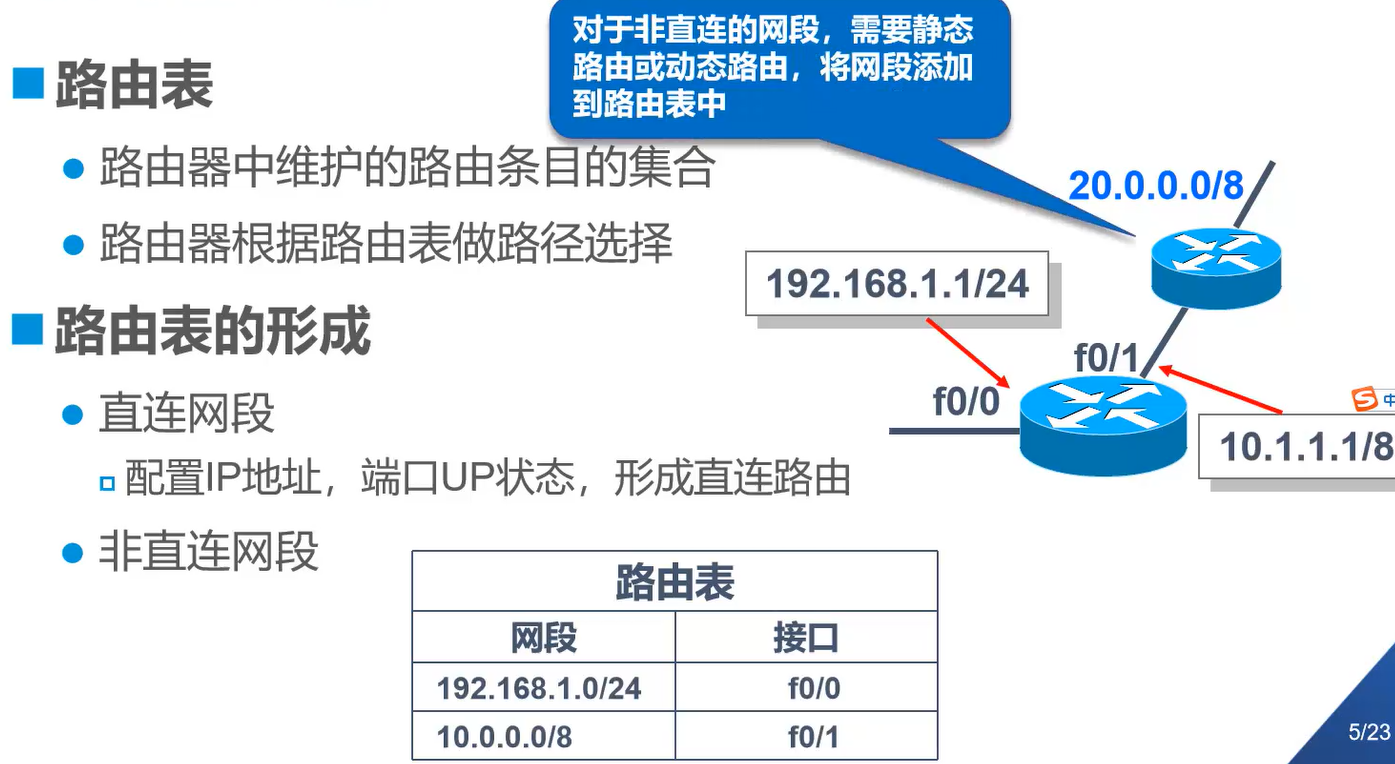

路由表

路由器中维护的路由条目的集合

路由器根据路由表做路径选择



路由表的形成

直连网段

配置IP地址，端口UP状态，形成直连路由

非直连网段

路由器
网段	接口
192.168.1.0/24	f0/0
10.0.0.0/8	F0/1







静态路由和默认路由

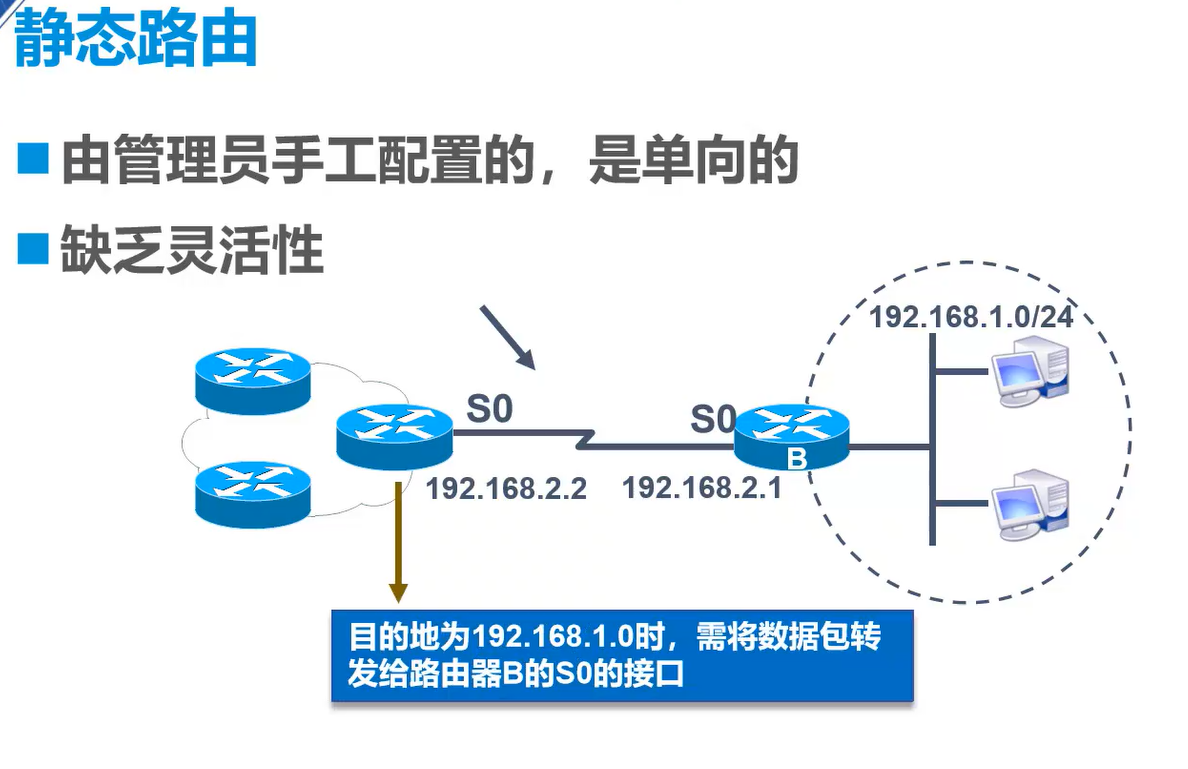

静态路由

由管理器手工配置的，是单向的

缺乏灵活性







默认路由

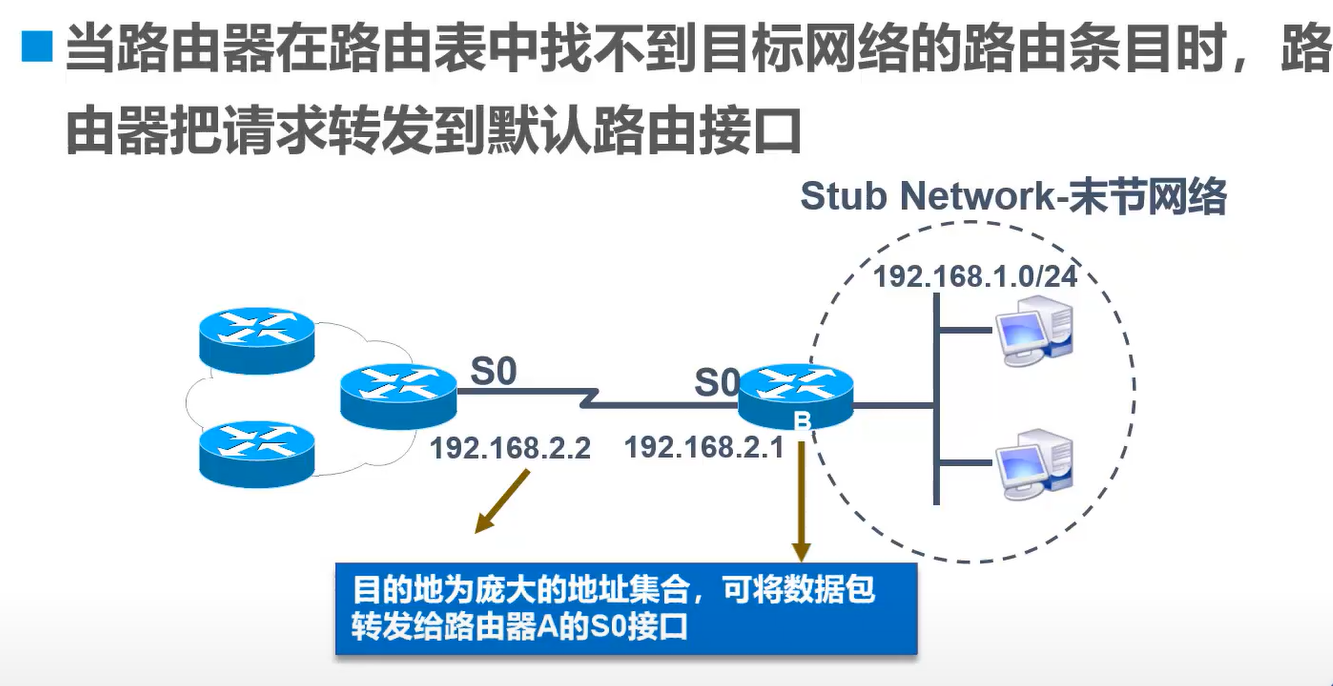

当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口





默认路由是特殊的静态路由

路由器转发数据包的封装过程

交换机 mac地址表有 转发。没有 泛洪或广播

路由器 路由表有 转发。 没有 丢弃。

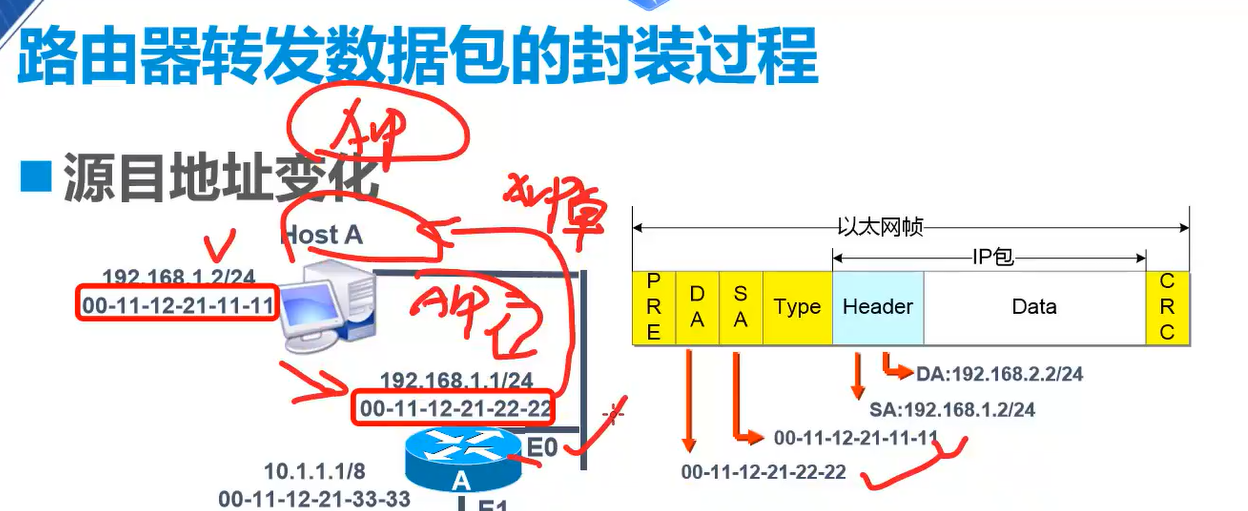

ARP广播解析出网关E0 MAC地址 进行第一次封装

源IP192.168.1.2 目的192.168.2.2

源MAC11-11 目的MAC22-22



先解封装，查看数据包的目的IP，查询路由表，确定转发路径（路线）

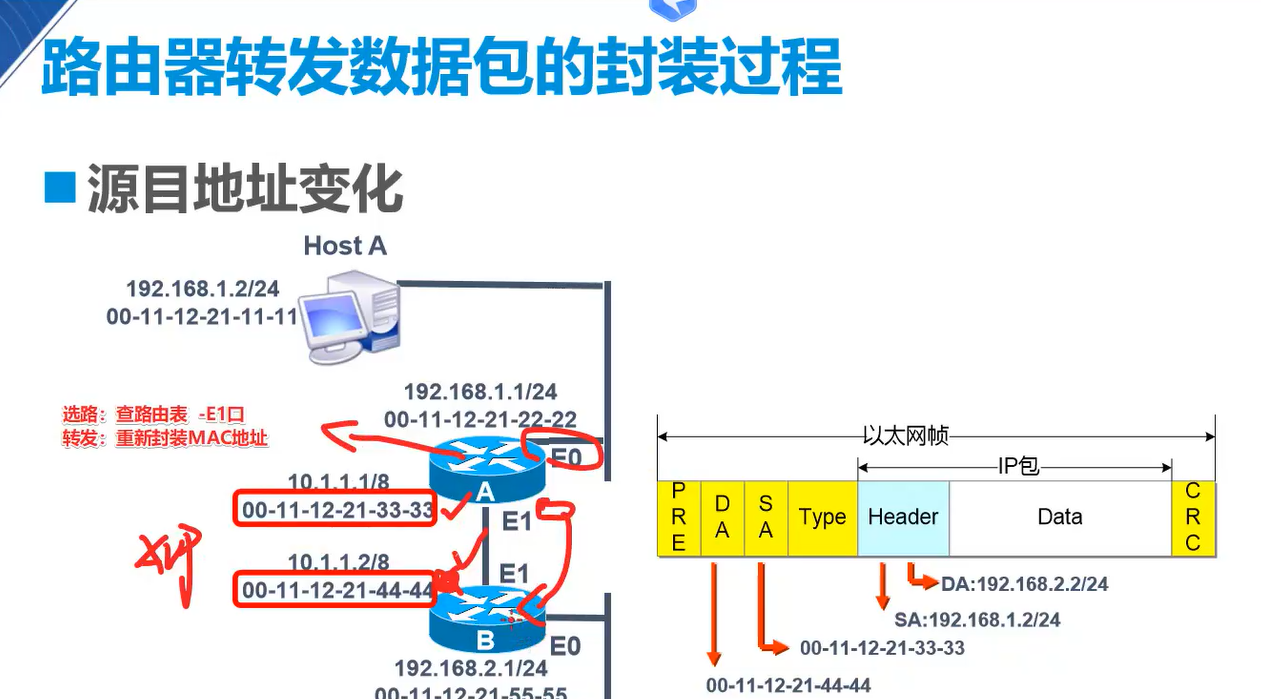

ARP广播解析出路由器B E1 的MAC地址。进行第二次封装

源IP192.168.1.2 目的IP192.168.2.2

源MAC33-33 目的44-44



先解封装，查看数据包目的IP地址查看路由表自己的直连网段，通过E0发送给主机B。

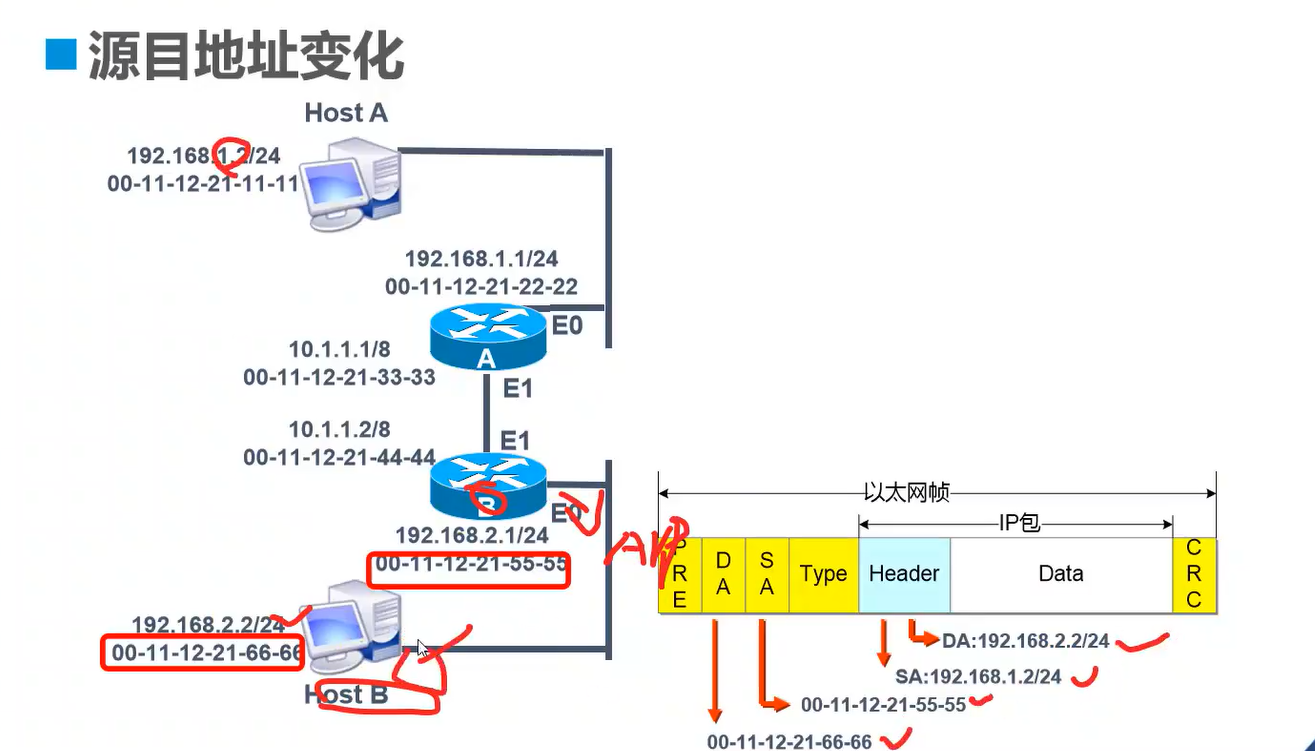

先ARP广播解析出主机BMAC地址，进行第三次封装

源IP192.168.1.2 目的IP192.168.2.2

源MAC 55-55 目的66-66



A发送给B的数据包-----》B收到A的数据



总结：路由器封装的过程IP地址不变 MAC地址一直不变











 交换机与路由器对比

路由工作在网络层

根据“路由表”转发数据

路由选择

路由转发

交换工作在数据链路层

根据“MAC地址表”转发数据

硬件转发



静态路由和默认路由的配置

静态路由的配置

Router（config）#ip route network mask{address|interface}

默认路由的配置

Router（config）#ip route 0.0.0.0 0.0.0.0 address

交换工作在数据链路层

根据“MAC地址表”转发数据

dis ip routing-table ###查看路由表

ip route-static 0.0.0.0 0.0.0.0 192.168.12.1 ###默认路由

ip route-static 192.168.10.0 255.255.255.0 192.168.12.1###静态路由

ip route-static 10.10.0 16 NULL 0 ###静态路由黑洞，特殊的应用场景



口诀：向上指默认向下指明细（静态）



总结

路由器通过查询路由表，实现数据包转发

路由表的形成有静态添加和动态学习两种方式

静态路由是由管理员添加的路由信息

默认路由是一种特殊的静态路由

路由转发数据封装过程 三次封装 Mac地址变 IP地址不变
