路由器的工作原理

文章目录

• 路由器的工作原理
• **路由表的形成**
• **静态路由**
• **默认路由**
• **交换与路由的对比**
• **具体配置实验**

路由器的工作原理

路由：从源主机到目标主机的转发过程

路由器：能够将数据包转发到正确的目的地址，并在（查看路由表）转发的过程中选择最佳路径的设备

路由转发过程：能够将数据包转发到正确的目的地址（转发），并在转发过程中选择最佳路径。（选路）

TTL 每经过一个路由器-1

跨网段通信把数据丢给网关，封装网关的目的MAC

Mac（二层交换机）一直在变、ARP、封装解封装

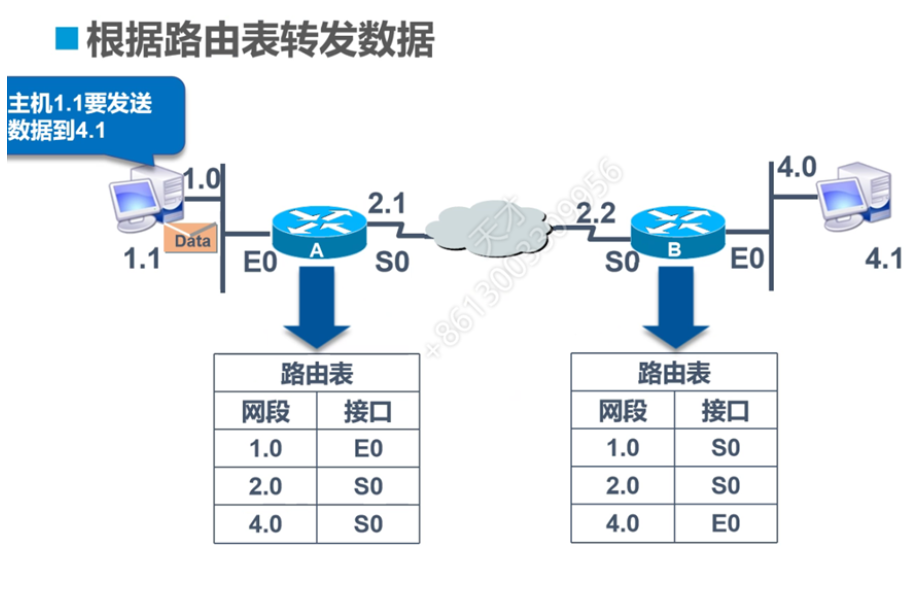

根据路由表转发数据

路由表：

1、路由器中维护的路由条目的集合

2、路由器根据路由表做路径选择

路由表的形成

1、直连网段（配置IP地址、端口UP状态、形成直连路由）（手牵手）

2、非直连网段（需要静态路由（场景不复杂）或动态路由（大型复杂），将网段添加到路由表中）

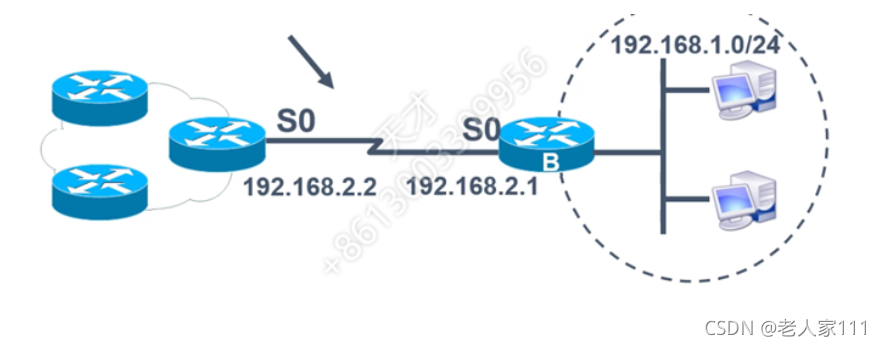

静态路由

1、由管理员手工配置的、是单向的、缺乏灵活性

例如下一跳地址B路由的S0端口

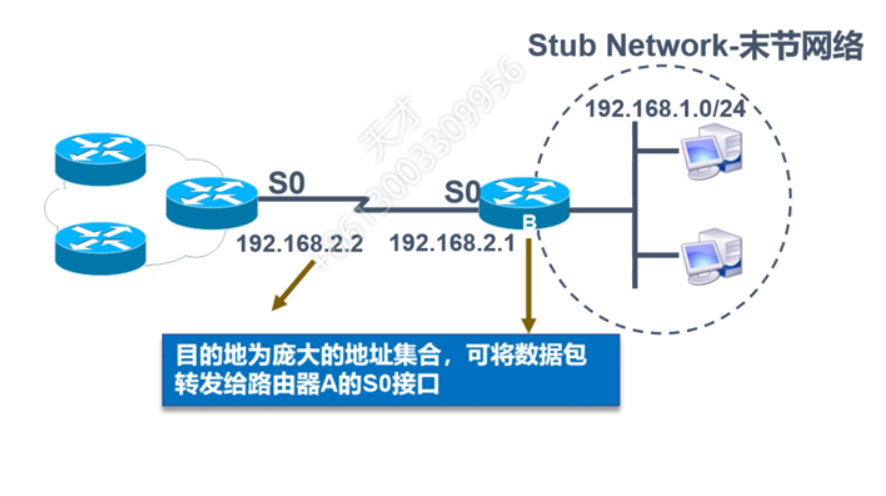

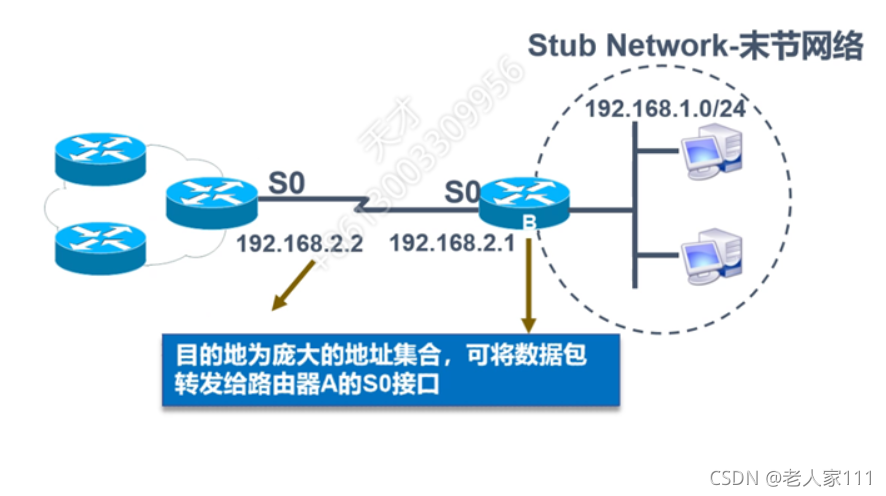

默认路由

当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口

默认路由是特殊的静态路由。

口诀规律：向上指默认（末梢）、向下指明细（静态）

典例如运营商到家 用的是静态 家到运营商 用的就是默认路由

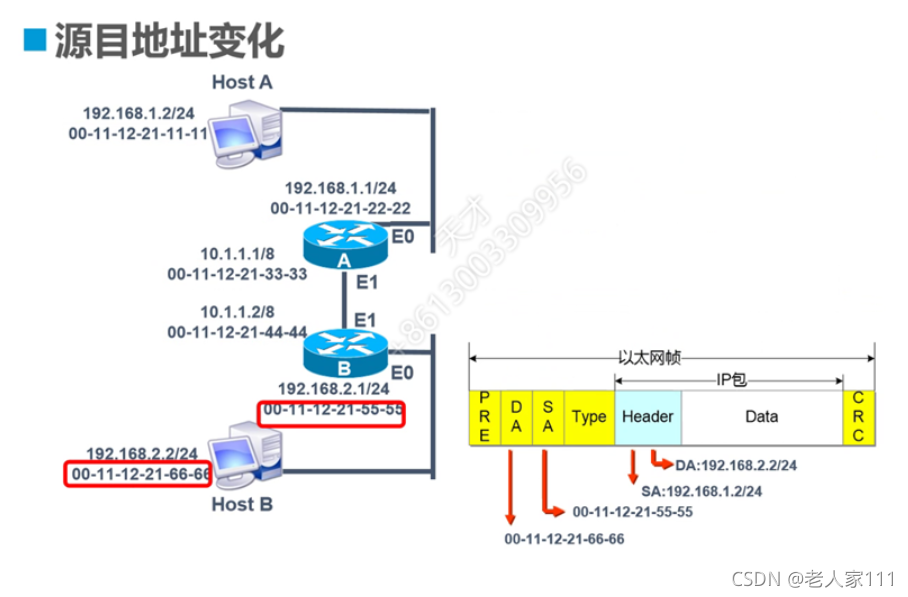

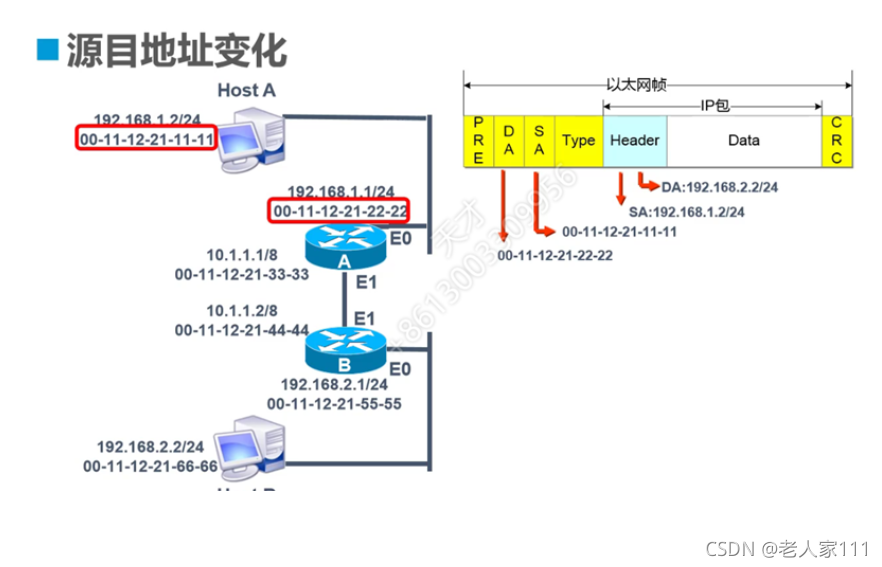

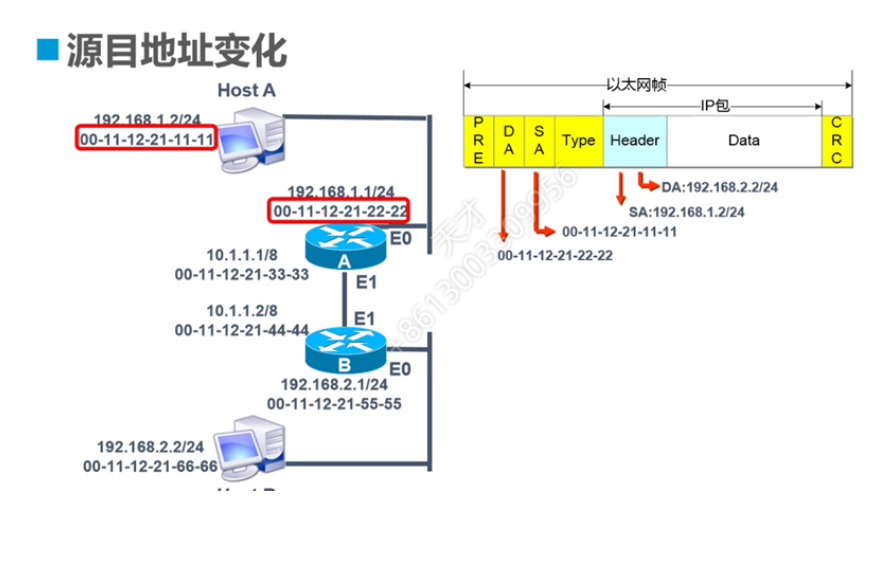

路由器转发数据包的封装过程

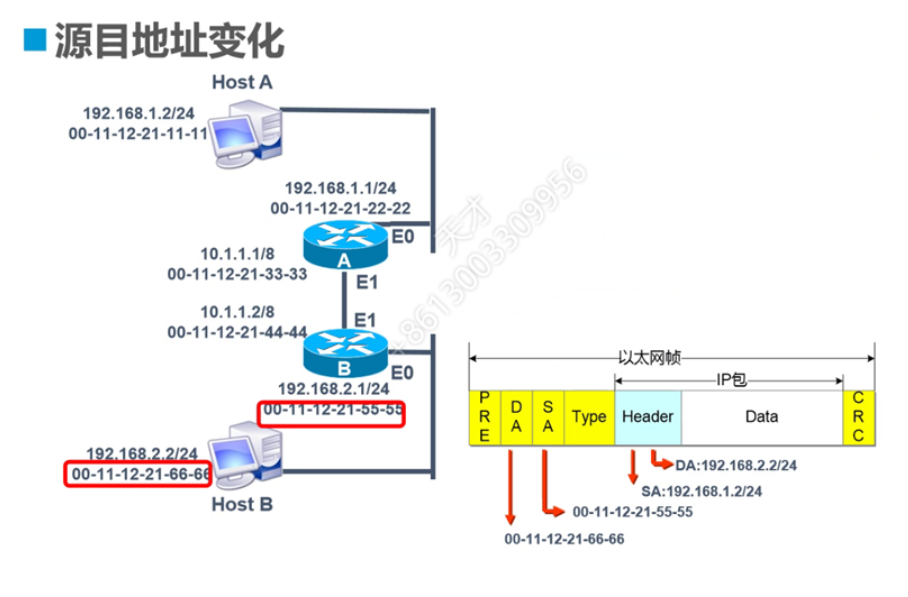

mac在不停的变换，IP固定不变。

封装解封装、ARP、路由转发原理

交换与路由的对比

路由工作在网络层

1、根据”路由表“转发数据

2、路由选择

3、路由转发

交换机工作在数据链路层

1、根据”MAC地址表“转发数据

2、硬件转发：如内存速率

具体配置实验

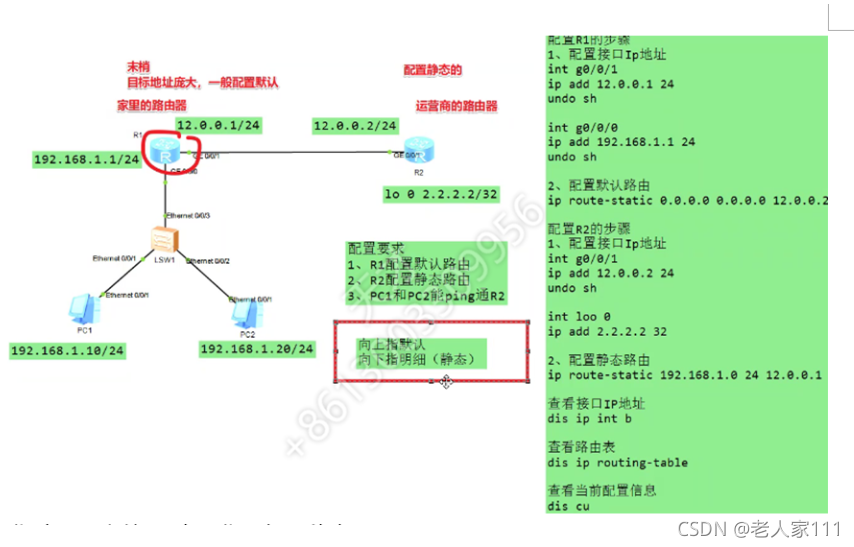

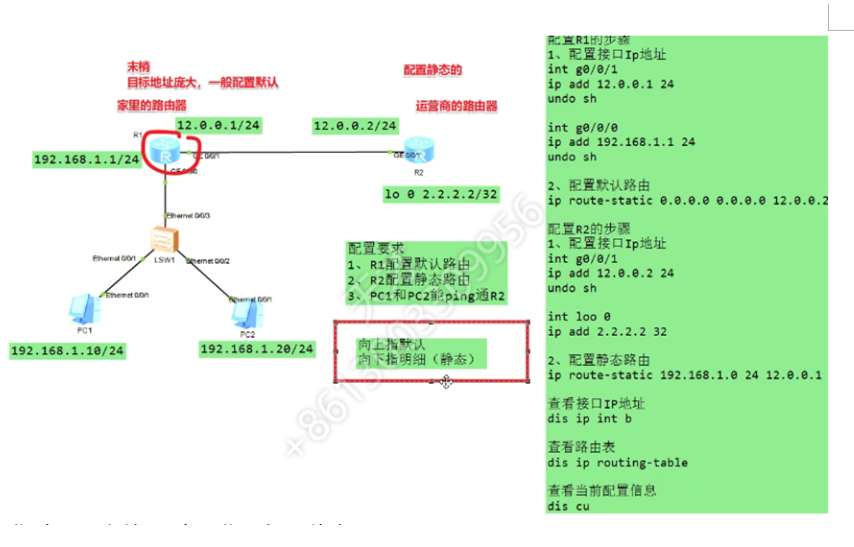

华为模拟器配置默认路由与静态路由

Dis ip routing-table

Ip route-static 0.0.0.0 0.0.0.0 192.168.12.1

Ip route-static 192.168.10.0 255.255.255.0 192.168.12.1

Ip route-static 10.1.0.0 16 null 0

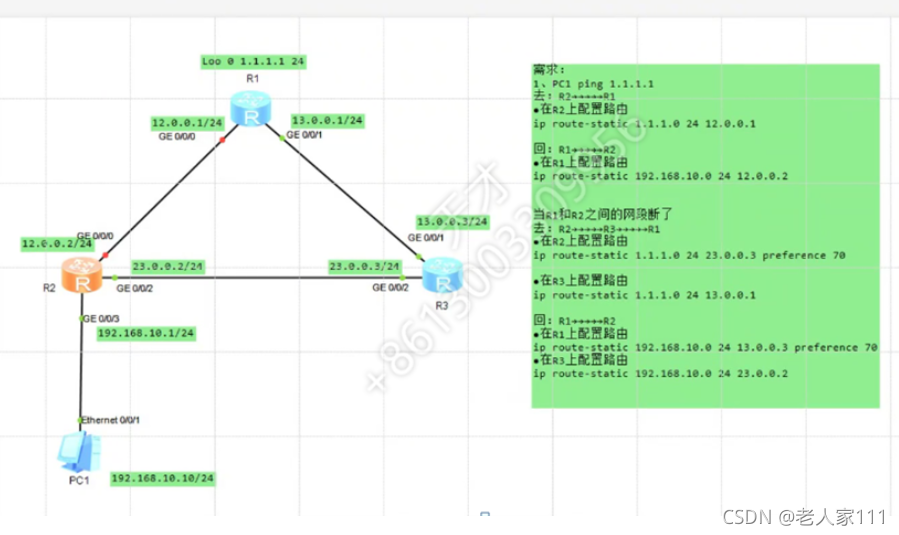

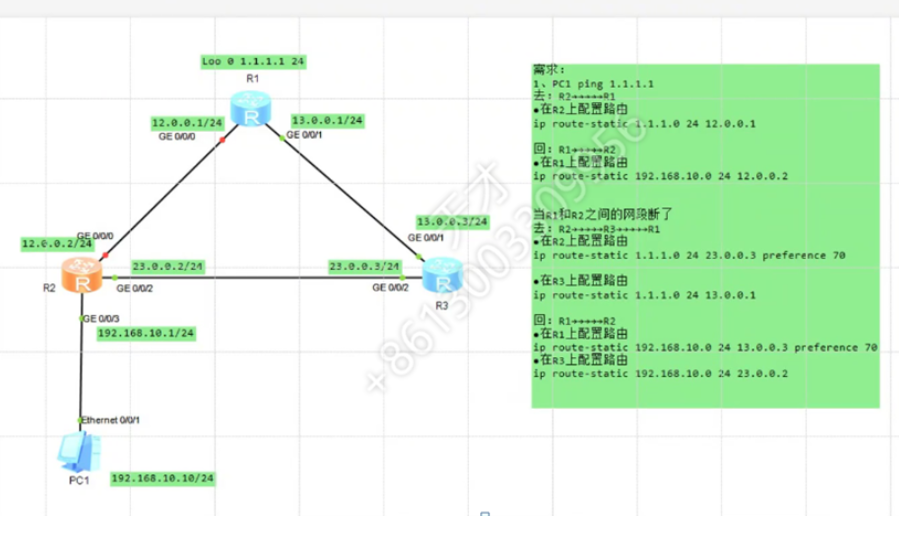

浮动路由

备注：loopback端口永远不会down 32 位
