本章将学习基于 PXE（Preboot eXecution Environment，预启动执行环境）技术的网络装机方法，并结合 Kickstart 配置实现无人值守自动安装。

一、PXE批量装机

PXE 原理和概念：

​ PXE 是由 Intel 公司开发的网络引导技术，工作在 Client/Server 模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或者整个操作系统。

​ PXE 严格来说并不是一种安装方式，而是一种引导的方式。进行 PXE 安装的必要条件是要安装的计算机中包含一个 PXE 支持的网卡（NIC），即网卡中必须要有 PXE Client。PXE （Pre-boot Execution Environment）协议使计算机可以通过网络启动。

协议分为 client 和 server 端，PXE client 在网卡的 ROM 中，当计算机引导时，BIOS 把 PXE client 调入内存执行，由 PXE client 将放置在远端的文件通过网络下载到本地运行。
运行 PXE 协议需要设置 DHCP 服务器 和 TFTP 服务器。DHCP 服务器用来给 PXE client（将
要安装系统的主机）分配一个 IP 地址，由于是给 PXE client 分配 IP 地址，所以在配置 DHCP 服务
器时需要增加相应的 PXE 设置。

此外，在 PXE client 的 ROM 中，已经存在了 TFTP Client。PXE Client 通过 TFTP 协议到 TFTP Server 上下载所需的文件。

tftp 69

优点：
规模化：同时装配多台服务器；
自动化：安装系统、配置各种服务；
远程实现：不需要光盘、U 盘等安装介质。

前提条件：
客户机的网卡支持 PXE 协议（集成 BOOTROM 芯片），且主板支持网络引导。
网络中有一台 DHCP 服务器以便为客户机自动分配地址、指定引导文件位置。
服务器通过 TFTP（Trivial File Transfer Protocol，简单文件传输协议）提供引导镜像文件的下载。
其中，第一个条件实际上是硬件要求，目前绝大多数服务器和大多数 PC 都能够提供此支持，只需在 BIOS 设置中允许从 Network 或 LAN 启动即可。

KickStart 概述

KickStart 是一种无人职守安装方式。KickStart 的工作原理是通过记录典型的安装过程中所需人工干
预填写的各种参数，并生成一个名为 ks.cfg 的文件；在其后的安装过程中（不只局限于生成 KickStart 安
装文件的机器）当出现要求填写参数的情况时，安装程序会首先去查找 KickStart 生成的文件，当找到合
适的参数时，就采用找到的参数，当没有找到合适的参数时，才需要安装者手工干预。
这样，如果 KickStart 文件涵盖了安装过程中出现的所有需要填写的参数时，安装者完全可以只告诉
安装程序从何处取 ks.cfg 文件，然后去忙自己的事情。等安装完毕，安装程序会根据 ks.cfg 中设置的重
启选项来重启系统，并结束安装。

PXE服务的构建过程

PXE服务器和客户机的工作过程：

1.PXE客户机发出DHCP请求，向DHCP服务器申请IP地址。

2.DHCP服务器响应PXE客户机的请求，自动从IP地址池中分配一个IP地址给PXE客户机，并且告知PXE客户机： TFTP服务器的IP地址和PXE引导程序文件pxelinux.0，默认在TFTP共享目录/var/lib/tftpboot/下

3.PXE客户机向TFTP服务器发起获取pxelinux.0引导程序文件的请求。

4.TFTP服务器响应PXE客户机的请求，将其共享的pxelinux.0文件传输给PXE客户机。

5.PXE客户机通过网络来启动到系统安装主界面。

6.PXE客户机向文件共享服务器（ftp、http、nfs等）发起获取centos或windows系统安装文件的请求。

7.文件共享服务响应PXE客户机的请求，将共享的系统安装文件传输给PXE客户机。

8.PXE客户机进入到安装提示向导界面，用户需要手动来完成系统安装的操作

搭建 PXE 远程安装服务器所需安装包

vsftpd //用来放置安装镜像，通过ftp访问镜像安装
dhcp.x86_64 12:4.2.5-7pd-3.0.2-27.el7.x86_64.r9.el7.centos //用来给客户机分配ip
syslinux-4.05-15.el7.x86_64.rpm //用来提供pxe的引导程序
tftp-server.x86_64 0:5.2-22.el7.rpm //用来提供引导镜像文件的下载
xinetd.x86_64 2:2.3.15-14.el7 //用来托管tftp
system-config-kickstart.noarch 0:2.9.7-1.el7.rpm //用来无人值守安装

环境准备：

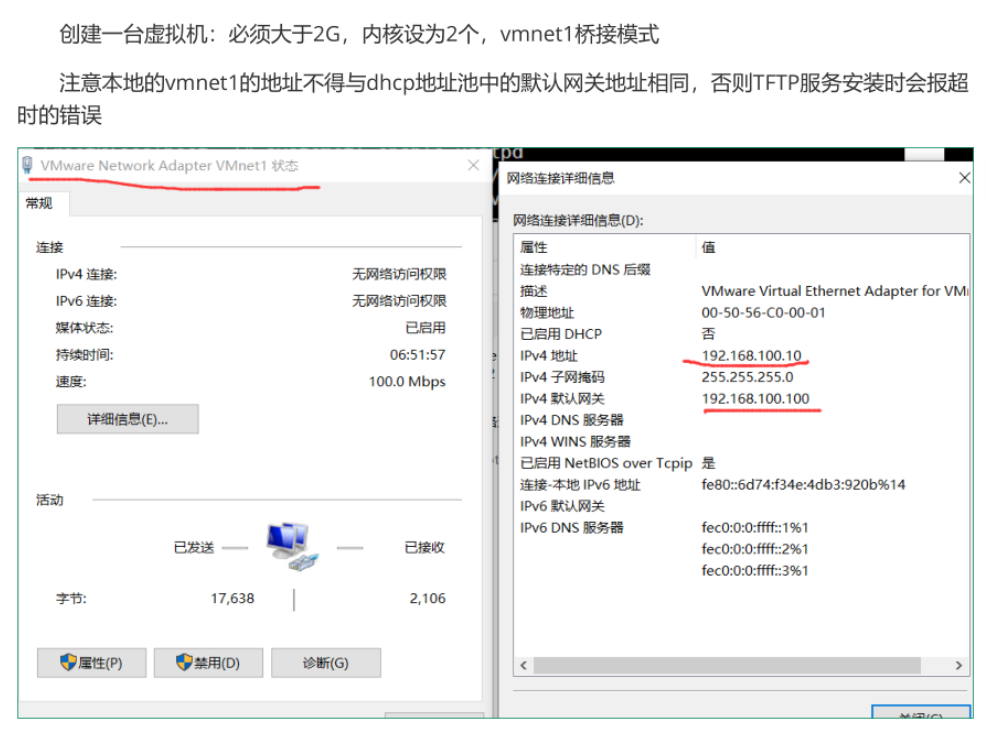

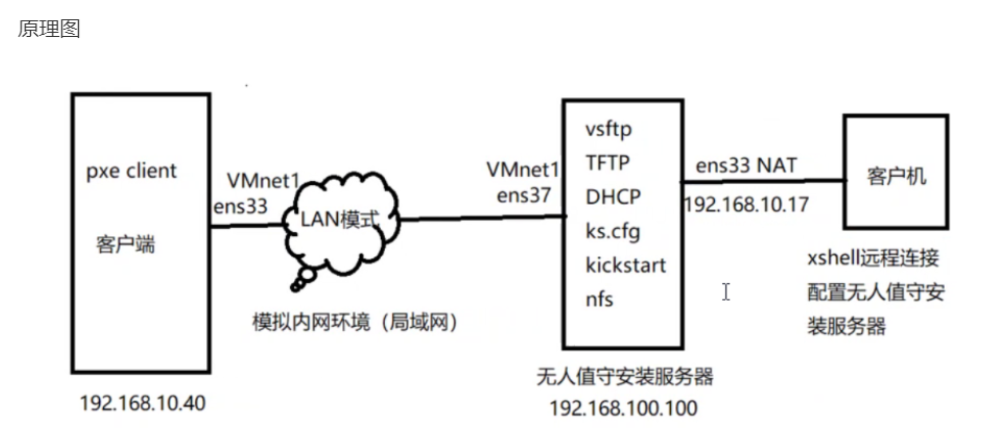

​ 一台作为pxe服务器，一台作为裸金属客户机，绑定同一块网卡，裸金属客户机vmnet1网卡取消勾选dhcp配置

1、关闭selinux和防火墙

2、主机服务器地址：192.168.10.17主机名：KY17

3、一台主机：1）配置双网卡 一个作用是dhcp,一个是使用网络源安装环境包
2）DHCP部署
3）tftp-server 服务器通过 TFTP（Trivial File Transfer Protocol，简单文件传输协议）提供引导镜像文件的下载。
4）syslinux //用来提供pxe的引导程序
5）xinetd //用来托管tftp
6）vsftpd //用来放置安装镜像，通过ftp访问镜像安装
7）kickstart //用来无人值守安装

配置思路

1、安装并启用 DHCP 服务

重新加一块新网卡 自定义 vmnet1 设置为ens37

yum -y install dhcp
cp -rfp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf

配置文件里做如下设置：
vim /etc/dhcp/dhcpd.conf
ddns-update-style none; // 禁止动态更新

subnet 192.168.100.0 netmask 255.255.255.0 { //配置网段
range 192.168.100.40 192.168.100.50; //配置地址池
option routers 192.168.100.100; //配置网关
option domain-name-servers 114.114.114.114;
next-server 192.168.100.100; //指定tftp服务器的地址（）
filename “pxelinux.0”; //指定pxe引导程序的文件名（）
}

systemctl start dhcpd
systemctl enable dhcpd

注：可先安装pxelinux.0 重点

2、安装并启用 TFTP 服务

TFTP：(Trivial File Transfer

Protocol)是一个小而易于实现的文件传送协议。TFTP是基于UDP数据报，需要有自己的差错改正措施。TFTP只支持文件传输，不支持交互，没有庞大的命令集。也没有目录列表功能，以及不能对用户进行身份鉴别。但它的代码所占内存较小，不需要硬盘就可以固化TFTP代码，很适合较小的计算机和特殊用途的设备。

TFTP和FTP一个主要的区别就是它没有交互式，且不进行身份验证。
TFTP一般用于传输小文件

yum -y install tftp-server xinetd xinet 需要安装

vim /etc/xinetd.d/tftp //tftp被xinet所托管，xinetd默认没有安装 ，配置文件xinetd即extended internet daemon，xinetd是新一代的网络守护进程服务程序，又叫超级Internet服务器。经常用来管理多种轻量级Internet服务。xinetd提供类似于inetd+tcp_wrapper的功能，但是更加强大和安全

---

service tftp：
{
socket_type = dgram
protocol = udp

​ wait = no //wait no表示客户机可以多台一起连接，yes表示客户机只能一台一台连接，表示是否开启多线程一起工作，否则需要等待
​ user = root
​ server = /usr/sbin/in.tftpd
​ server_args = -s /var/lib/tftpboot //指定TFTP根目录（引导文件的存储路径） -c允许上传
​ disable = no //disable no 表示开启TFTP服务
​ per_source = 11 //通过限制一个主机的最大连接数，从而防止某个主机独占某个服务,这里每个IP地址的连接数是11个
​ cps = 100 2 //表示服务器最多启动100个连接，如果达到这个数目将停止启动新服务2秒。在此期间不接受任何请求
​ flags = IPv4
}

disable 设置 no

​ 用于 PXE 网络安装的 Linux 内核、驱动文件可以从 CentOS 7 系统光盘获得， 分别为 vmlinuz 和 initrd.img，位于光盘目录 images/pxeboot 下。找到这两个文件并将其复制到 tftp 服务的根目录下

​ vmlinuz是可引导的、压缩的内核。“vm”代表“Virtual Memory”。Linux 支持虚拟内存，不像老的操作系统比如DOS有640KB内存的限制。Linux能够使用硬盘空间作为虚拟内存，因此得名“vm”。vmlinuz是可执行的Linux内核，它位于/boot/vmlinuz，它一般是一个软链接。

​ initrd是“initial ramdisk”的简写（系统初始化文件）。
​ initrd一般被用来临时的引导硬件到实际内核vmlinuz能够接管并继续引导的状态。initrd.img主要是用于加载ext4等文件系统及scsi设备的驱动。比如，使用的是scsi硬盘，而内核vmlinuz中并没有这个scsi硬件的驱 动，那么在装入scsi模块之前，内核不能加载根文件系统，但scsi模块存储在根文件系统的/lib/modules下。为了解决这个问题，可以引导一个能够读实际内核的initrd内核并用initrd修正scsi引导问题。

​ #准备 tftp 需要共享出去的文件
mount /dev/cdrom /mnt
cd /mnt/images/pxeboot/

#内核文件 内核初始化镜像文件 /var/lib/tftpboot/ 站点
cp initrd.img vmlinuz /var/lib/tftpboot/

systemctl start xinetd
systemctl enable xinetd
systemctl start tftp
systemctl enable tftp

netstat -antulp|grep “:69” 或者 lsof -i:69

3、准备 PXE 引导程序pxelinux.0

​ pxelinux.0是个二进制文件，主要作用相当于一个系统安装步骤的指引，引导客户端如何安装系统

yum provides * /pxelinux.0 //查找这个文件是由哪个软件包安装的，当不是一个路径和一个软件包时用*/

yum -y install syslinux

rpm -ql syslinux | grep pxelinux #查找pxe引导程序的位置

cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/ #拷贝到tftp的根目录下，系统引导文件

ls /var/lib/tftpboot/

注，只有安装了 system-config-kickstart 软件包，才会有/usr/share/syslinux/目录及目录中的文件

4、配置启动菜单文件

​ 启动菜单用来指导客户机的引导过程，包括如何调用内核，如何加载驱动。默认的启动菜单文件为 default，应放置在 tftp 根目录的 pxelinux.cfg 子目录下，典型的启动菜单配置可参考以下操作自动或手动建立。
至于为什么要是/var/lib/tftpboot/pxelinux.cfg/default文件，因为是由pxelinux.0这个文件决定好的

mkdir /var/lib/tftpboot/pxelinux.cfg //默认pxelinux.cfg是没有的需要手动创建，注意它是一个目录而非文件虽然是以.cfg结尾

​ 以下为纯手工配置defa磁盘ult菜单文件
vim /var/lib/tftpboot/pxelinux.cfg/default

default auto //指定默认入口名称 ，对应下面的label auto

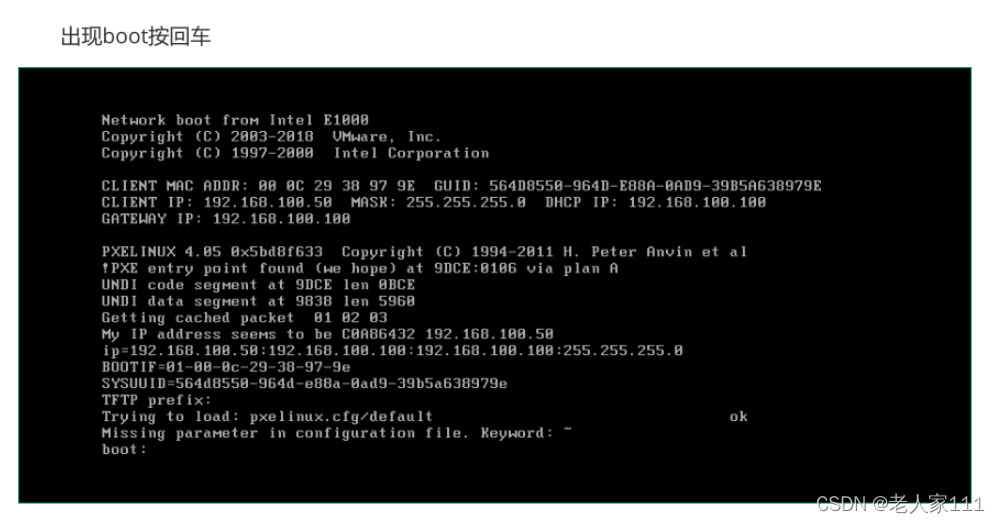

prompt 1 //设置是否等待用户选择，1 表示等待用户控制，0表示不等待用户控制，安装时会出现boot:如果按回车表示选择auto模式

label auto //默认的图形安装
kernel vmlinuz
append initrd=initrd.img method=ftp://192.168.100.100/centos7 //method必须指定网络路径

label linux text //文本安装模式，出现boot：时输入linux text
kernel vmlinuz
append text initrd=initrd.img method=ftp://192.168.100.100/centos7

label linux rescue //救援模式，出现boot：时输入linux rescue
kernel vmlinuz
append rescue initrd=initrd.img method=ftp://192.168.100.100/centos7

5、安装ftp服务，准备 CentOS 7 安装源

yum -y install vsftpd
mount /dev/cdrom /mnt
mkdir /var/ftp/centos7
cp -rf /mnt/* /var/ftp/centos7 #将镜像复制其中
systemctl start vsftpd

systemctl enable vsftpd
systemctl stop firewalld
setenforce 0

​
​

二、实现Kickstart无人值守安装

1.准备安装应答文件

(1）安装system-config-kickstart工具yum install -y system-config-kickstart

(2）打开"Kickstart配置程序”窗口

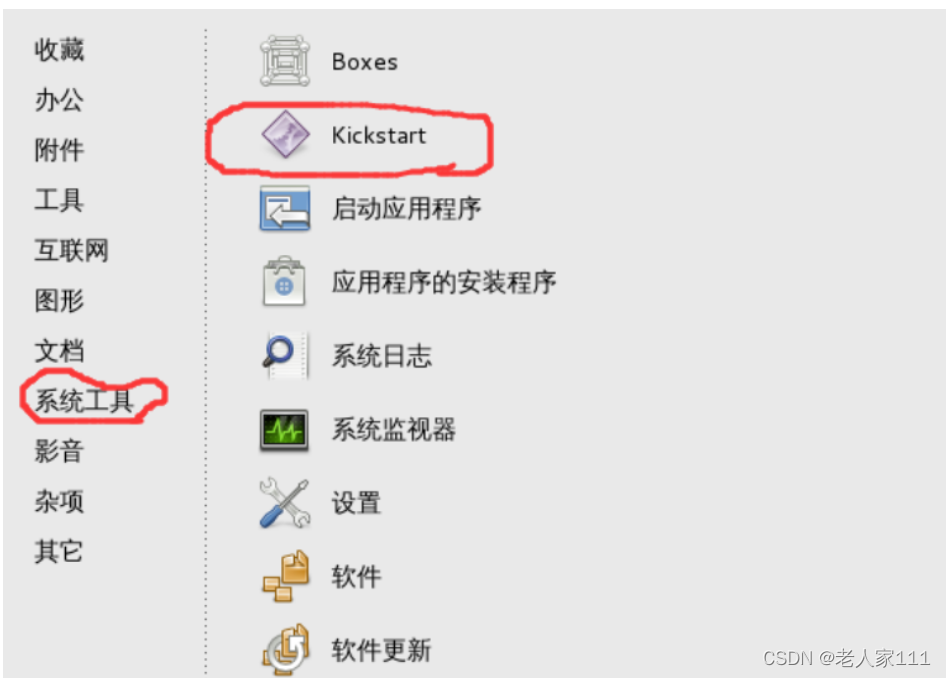

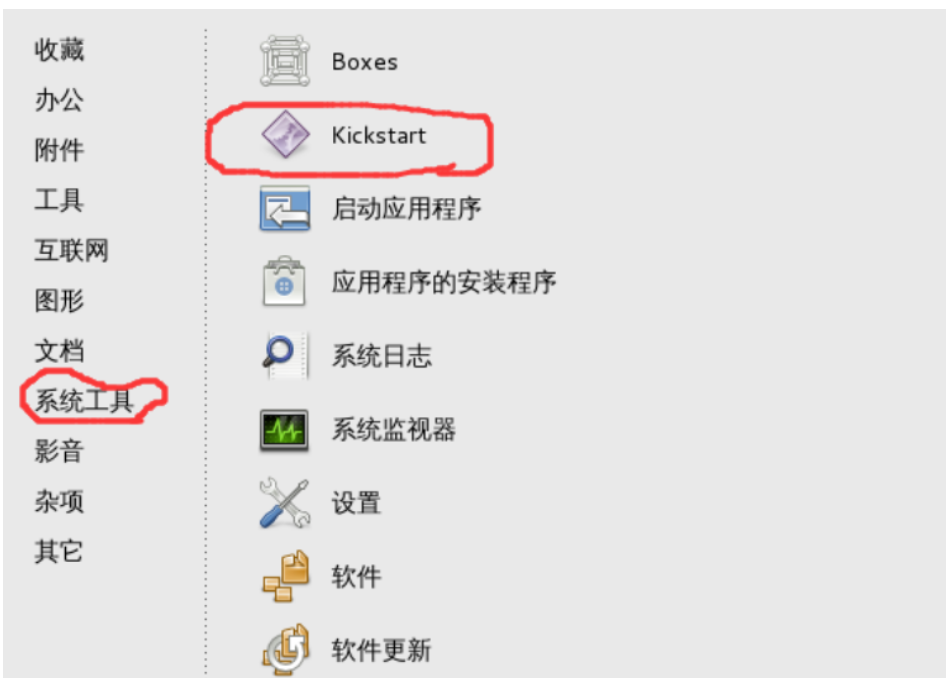

通过桌面菜单"应用程序"–>“系统工具”–>"Kickstart”打开或执行"system-config-kickstart”命令打开

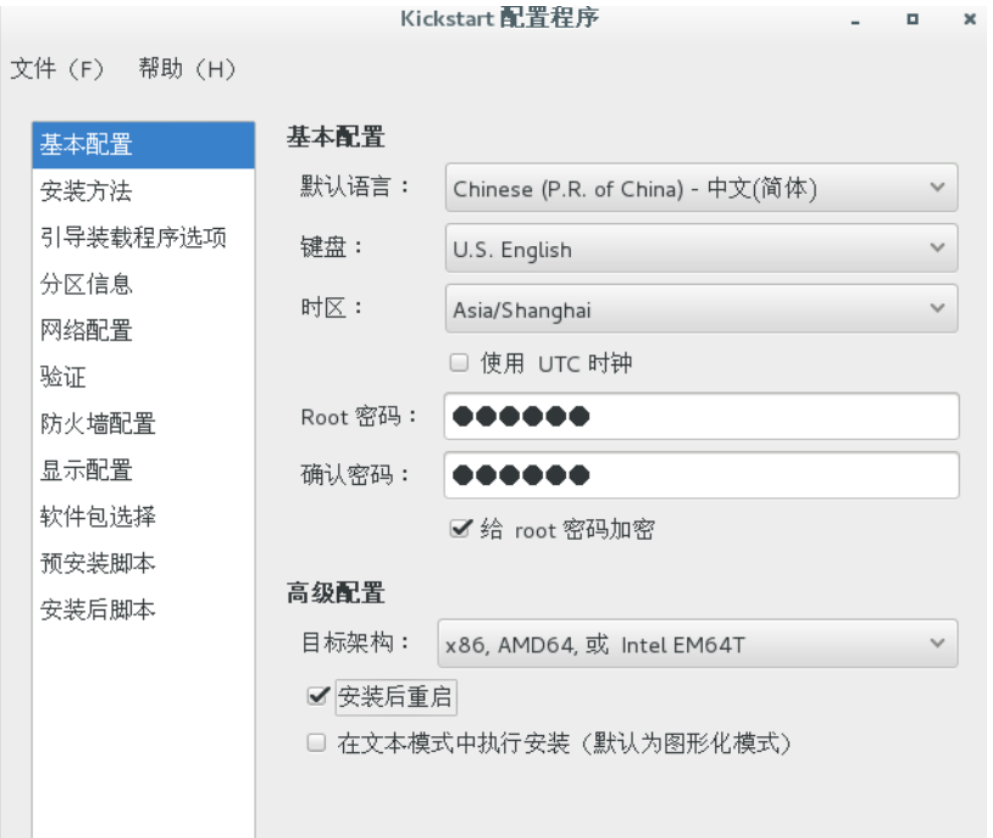

(3）配置kickstart选项

基本配置:
默认语言设为"中文(简体)”时区设为"Asia/ shanghai"
设置root密码
高级配置中勾选"安装后重启"。

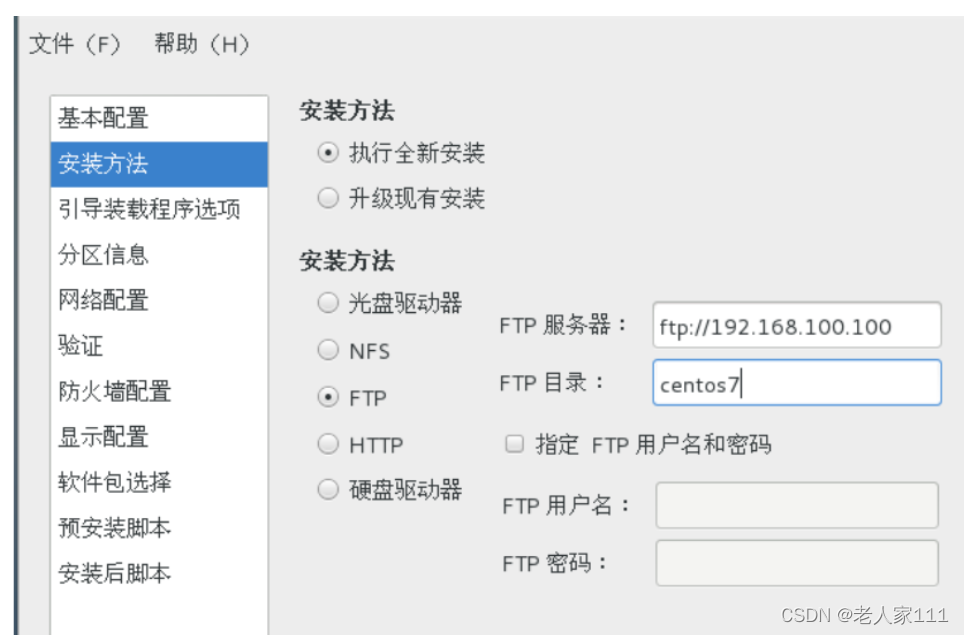

安装方法:
选FTP
FTP服务器:ftp://192.168.100.100
FTP目录: centos7





准备安装应答文件
yum install -y system-config-kickstart #在 CentOS 7 系统中安装 system-config-kickstart 工具之后，即可通过图形化向导工具来配置安装应答文件。如果用户对自动应答文件的配置比较熟悉，也可以直接编辑 CentOS 7 安装后自动创建的应答文件（/root/anaconda-ks.cfg），根据需要适当修订后使用。

配置Kickstart（图形化）
默认语言设为 中文（简体)
时区设为 Asia/Shanghai
设置root密码
高级配置中勾选 安装后重启

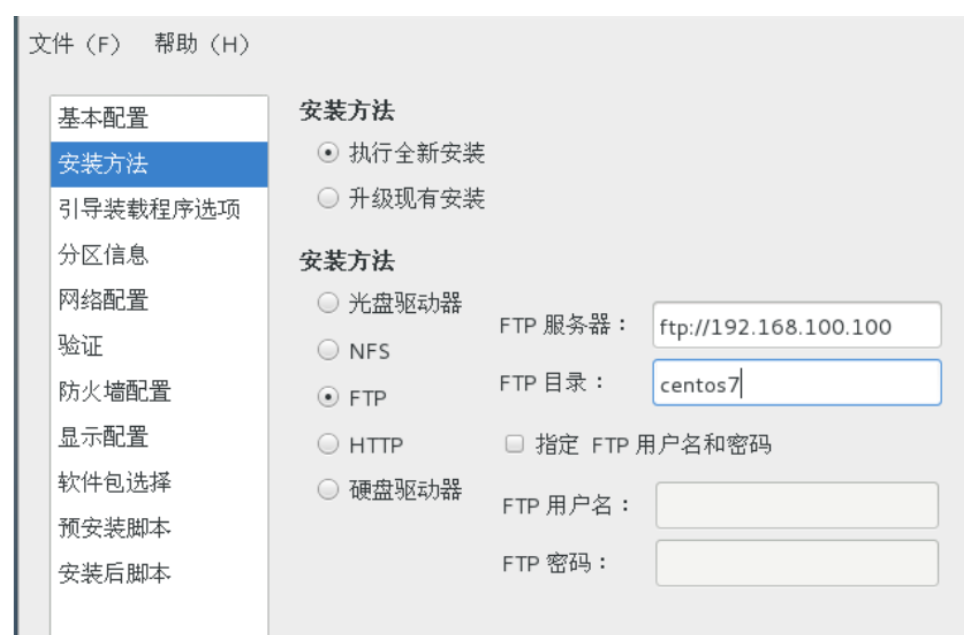

安装方法选择 FTP
FTP服务器 ftp://TFTPIP
FTP目录 centos7

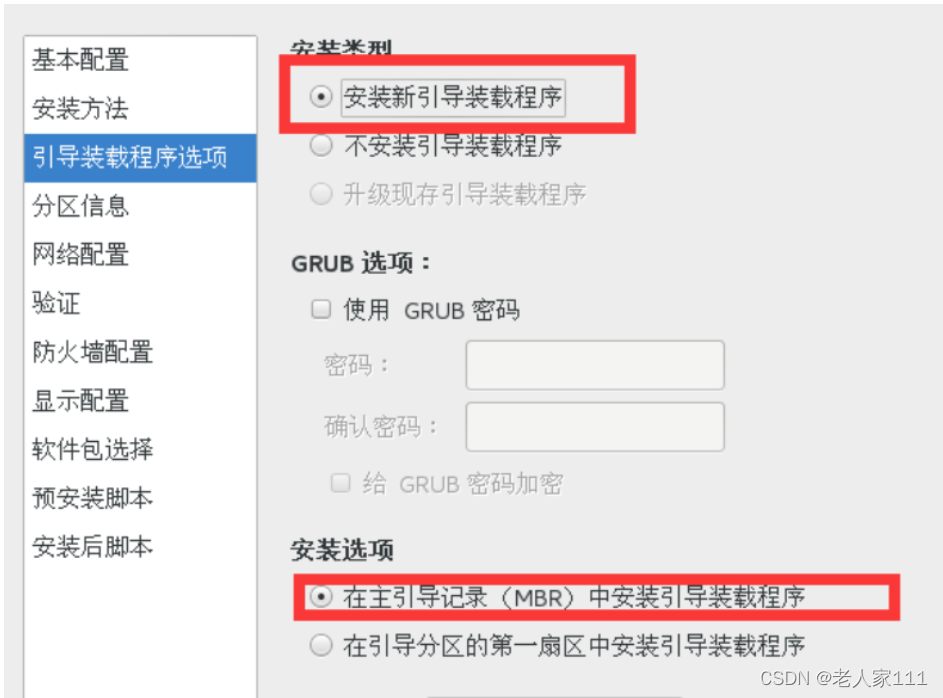

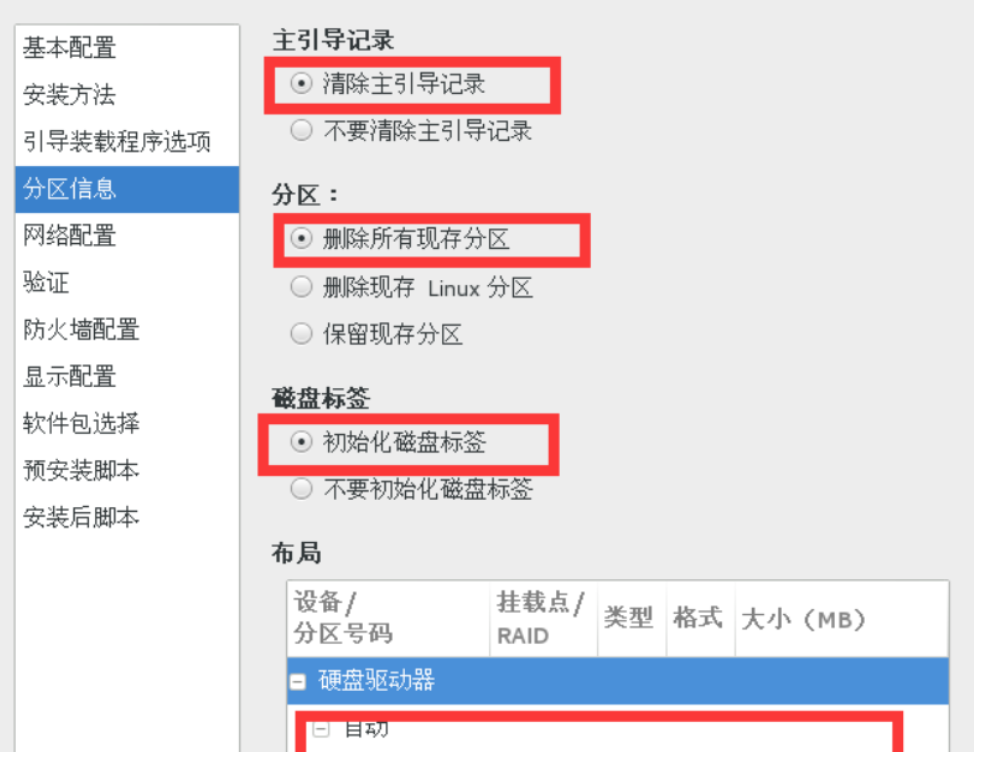

引导装载程序选项：安装新引导装载程序
主引导记录：清除主引导记录
分区：删除所有现存分区
磁盘标签：初始化磁盘标签
添加分区：正常分区（需求）

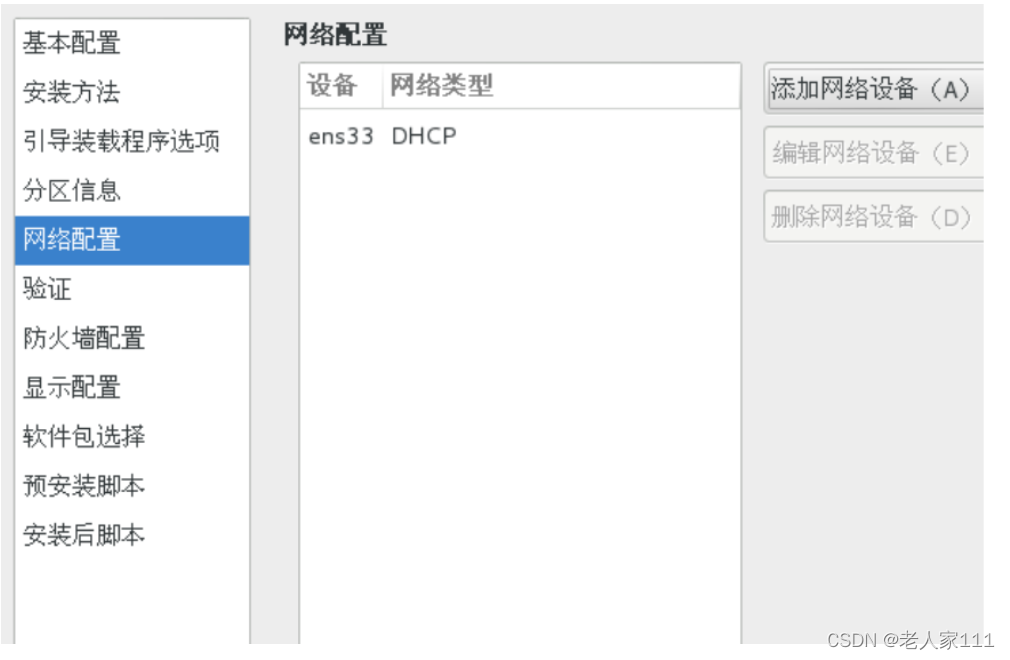

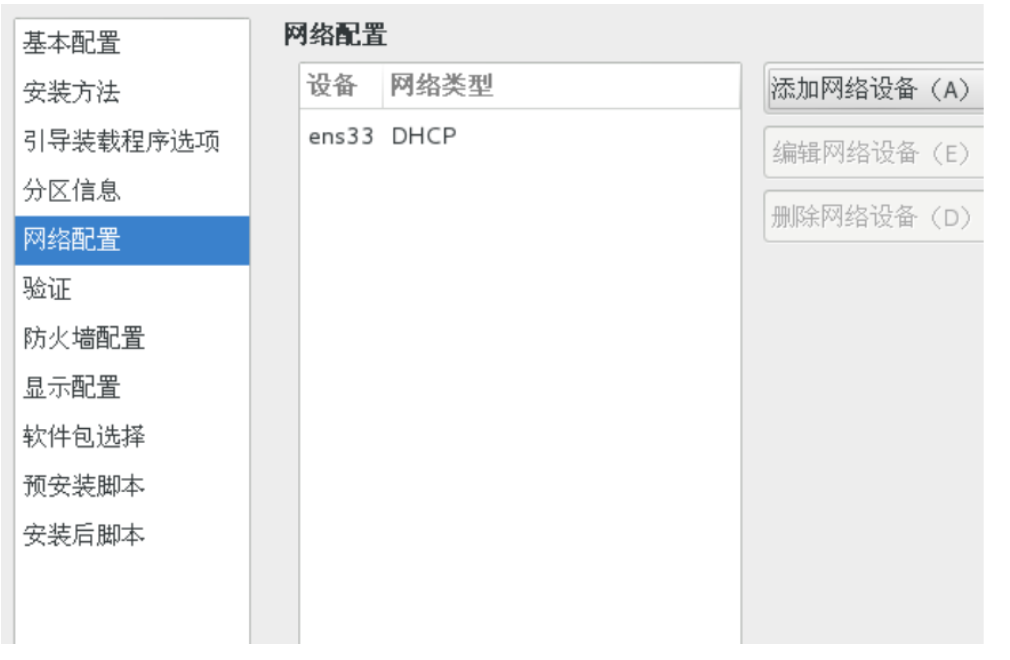

添加网络设备 ens33
网络类型设为 DHCP
验证：无需操作

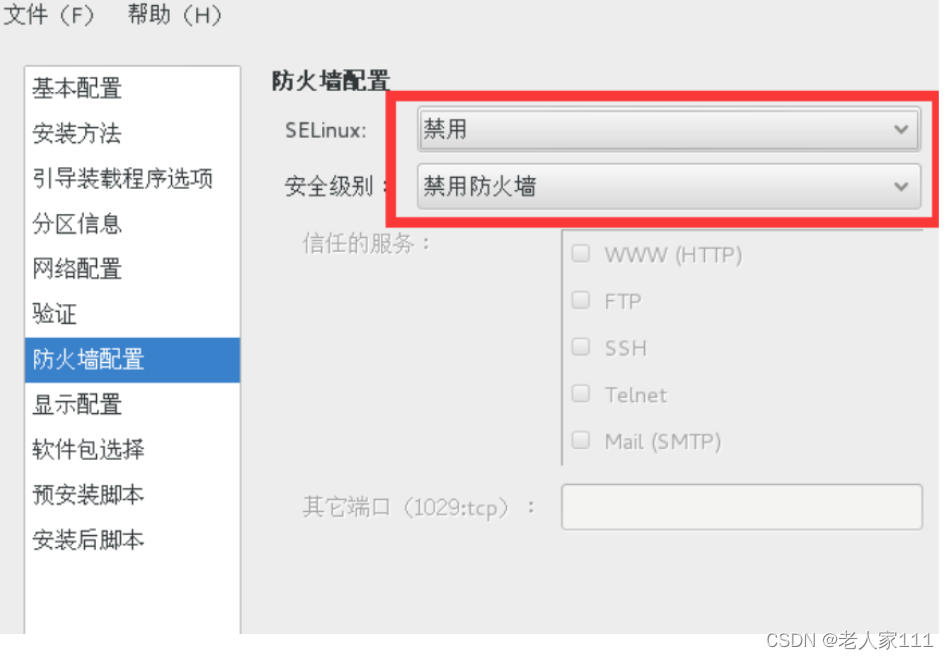

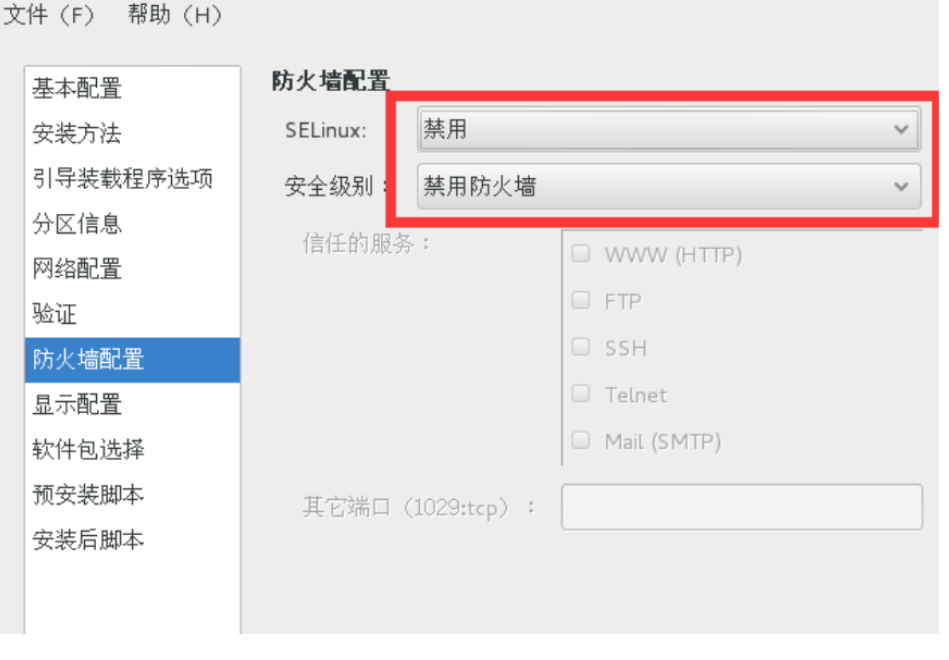

防火墙：禁用

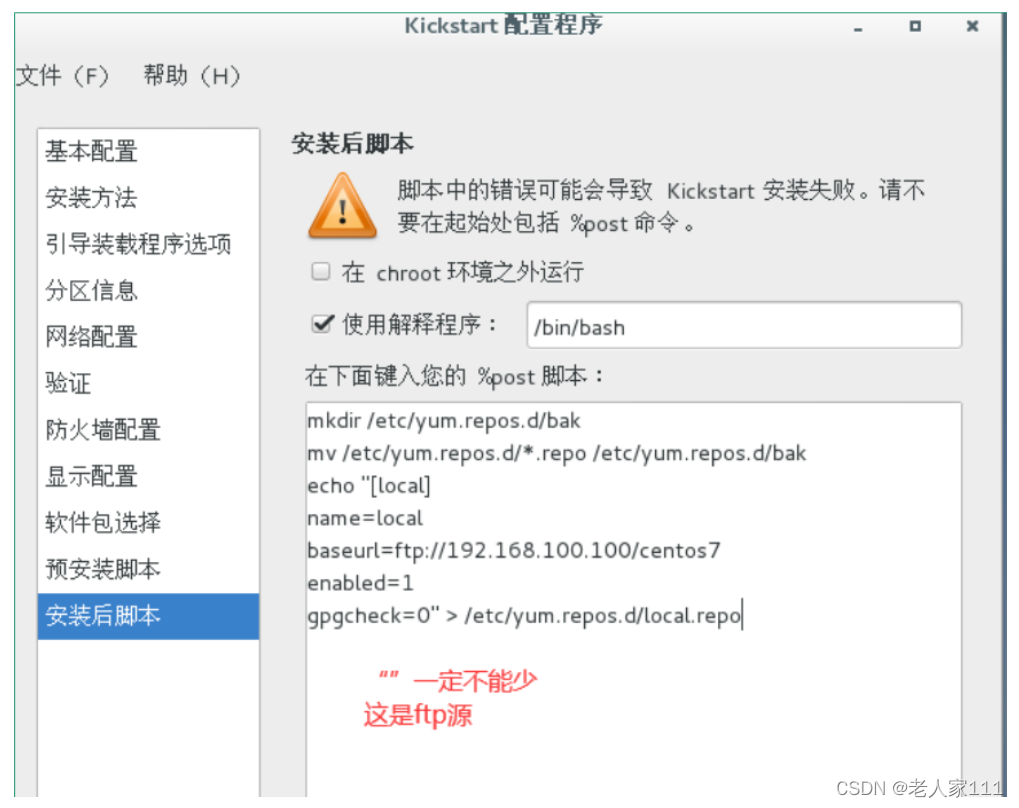

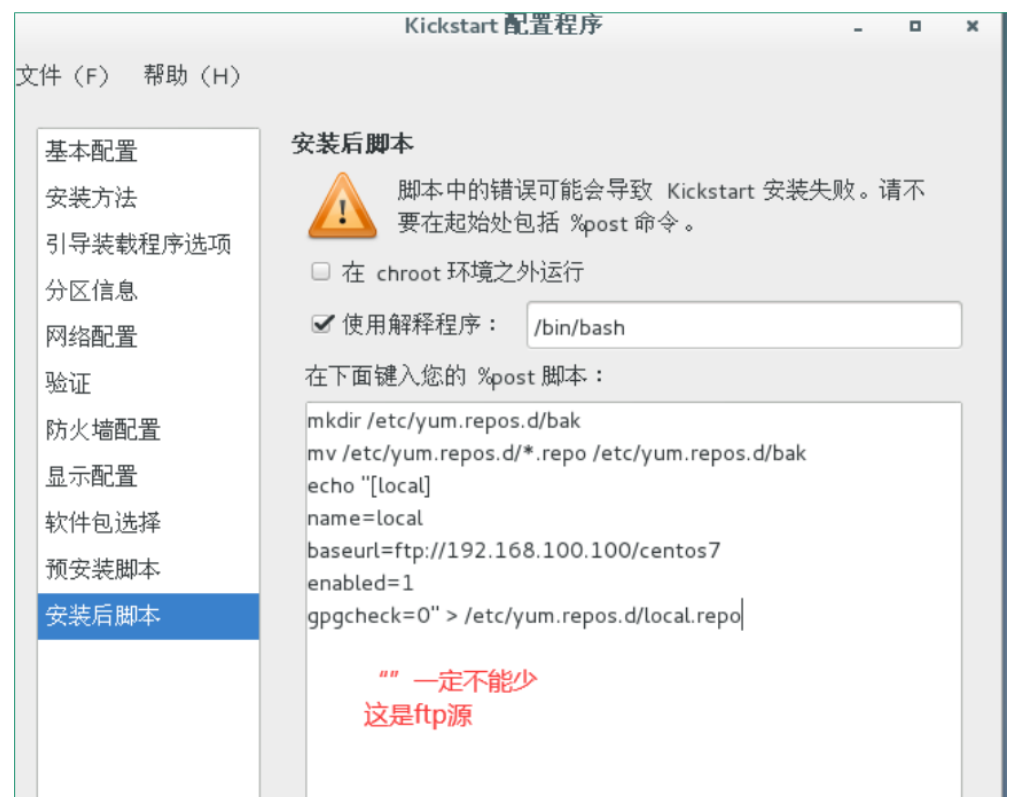

安装后脚本的运行

mkdir /etc/yum.repos.d/bak
mv /etc/yum.repos.d/*.repo /etc/yum.repos.d/bak
echo [local]
name=local
baseurl=ftp://192.168.100.100/centos7
enabled=1
gpgcheck=0 > /etc/yum.repos.d/local.repo

配置好以后保存为ks.cfg文件，保存的路径为/var/ftp下

注意：软件包安装默认是禁用的，如果需要启用必须修改yum源配置文件，将[]里的内容改成development，立即生效

ks.cfg应答文件解读

Install OS instead of upgrade

install //全新安装

Keyboard layouts

keyboard ‘us’ //英文键盘

Root password

rootpw --iscrypted $1$9Rn8W7vF$npbKh8CeIbTxjwHUlcW4n0 //root密码

Use network installation

url --url=“ftp://192.168.100.100/centos7” //网络安装路径

System language

lang en_US //系统语言，zh_CN表示中文

System authorization information

auth --useshadow --passalgo=sha512

Use text mode install

text //字符模式安装，graphical表示图形化安装
firstboot --disable

SELinux configuration

selinux --disabled //禁用selinux

Firewall configuration

firewall --disabled //禁用防火墙

Network information

network --bootproto=dhcp --device=ens33 //网卡配置

Reboot after installation

reboot //安装完重启

System timezone

timezone Asia/Shanghai // 时区：上海

System bootloader configuration

bootloader --location=mbr //mbr引导

Clear the Master Boot Record

zerombr

Partition clearing information

clearpart --all --initlabel //清除所有分区信息和初始化分区标签

Disk partitioning information

part / --fstype=“xfs” --grow --size=1 //分区配置
part swap --fstype=“swap” --size=2048
part /boot --fstype=“xfs” --size=300

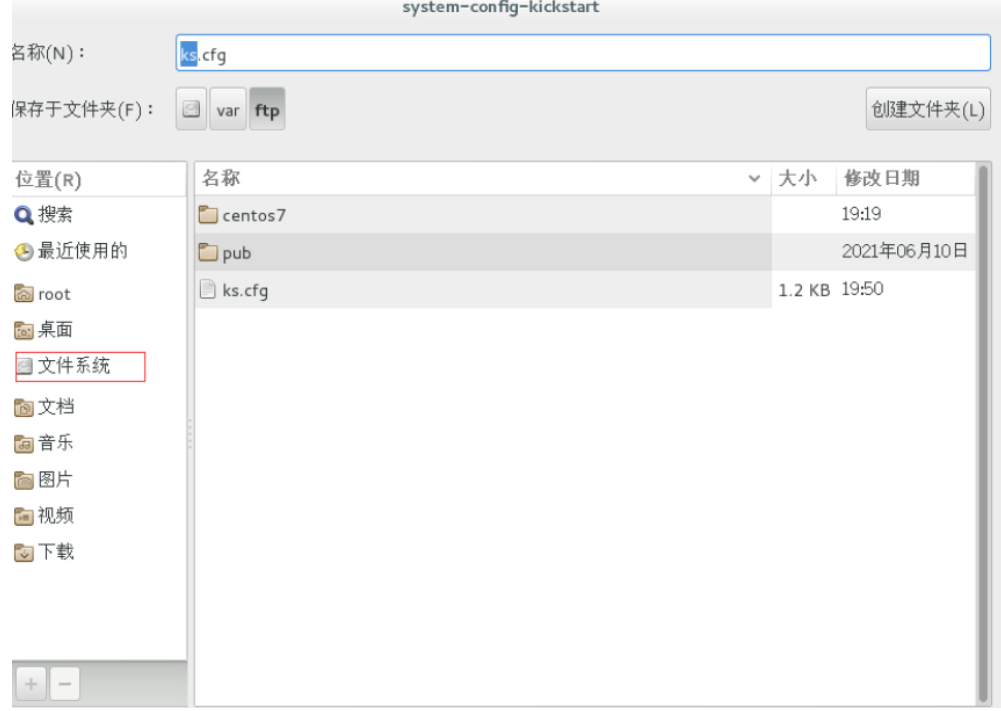

(4)保存ks.cfg文件到文件系统-------var--------ftp

(5)进入/var/ftp/找到ks.cfg文件，并且将最小化加入到最后一行

最下安装

%packages
@base //安装基础软件包
@^gnome-desktop-environment //安装桌面环境
%end

如果需要自己配置软件包，需要编辑ks.cfg文件
vim ks.cfg
添加至最后

%packages
@^graphical-server-environment
@base
@core
@desktop-debugging
@development
@dial-up
@fonts
@gnome-desktop
@guest-agents
@guest-desktop-agents
@hardware-monitoring
@input-methods
@internet-browser
@multimedia
@print-client
@x11
chrony

%end

如要求最小化安装，可复制下面内容添加到最后

vim ks.cfg 图形界面参数
%packages
@^minimal 最小化
%end 不可删

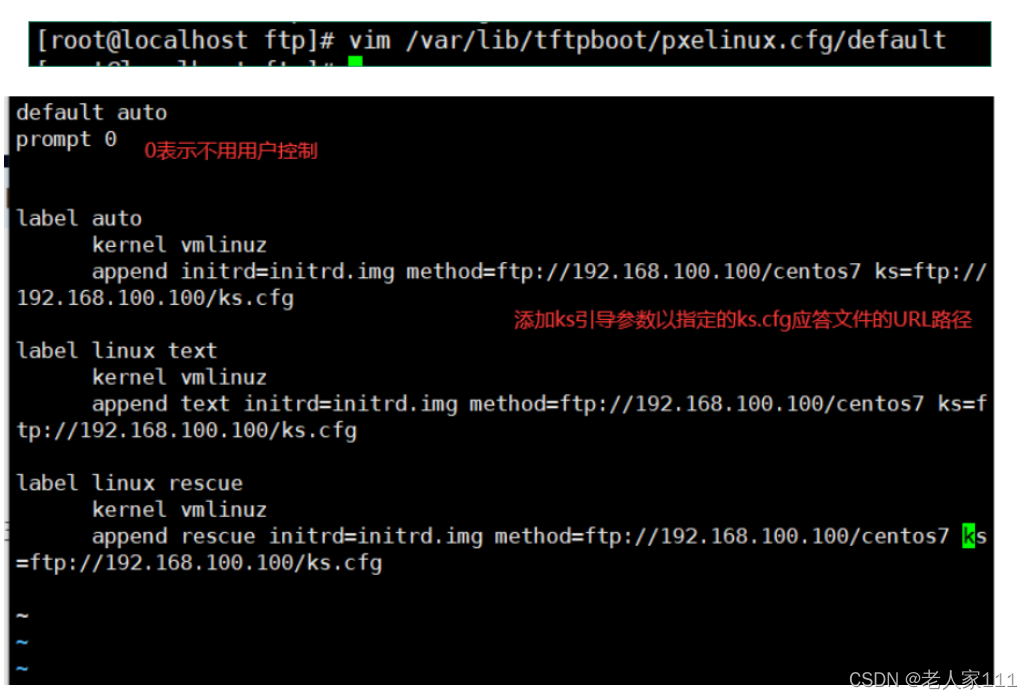

(6)添加 ks 引导参数至引导菜单文件

vi /var/lib/tftpboot/pxelinux.cfg/default

default auto
prompt 0 ##值为“0”时表示自动执行ks.cfg文件（无人值守）、为“1”时表示手动配置（有人值守
label auto
kernel vmlinuz
append initrd=initrd.img method=ftp://192.168.100.100/centos7 ks=ftp://192.168.100.100/ks.cfg

客户端验证无人值守安装
客户端调整引导方式为网络启动

可以对ks进行优化
vi /var/lib/tftpboot/pxelinux.cfg/default
default auto
prompt 1

label auto
kernel vmlinuz
append initrd=initrd.img method=ftp://192.168.100.100/centos7 ks=ftp://192.168.100.100/ks.cfg

label linux text
kernel vmlinuz
append text initrd=initrd.img method=ftp://192.168.100.100/centos7 ks=ftp://192.168.100.100/ks.cfg

label linux rescue
kernel vmlinuz
append rescue initrd=initrd.img method=ftp://192.168.100.100/centos7 ks=ftp://192.168.100.100/ks.cfg

注意：如果无人值守安装的话，想要字符界面安装需要修改ks文件

以上配置字符界面

图形安装https://blog.csdn.net/weixin_46791581/article/details/108705555

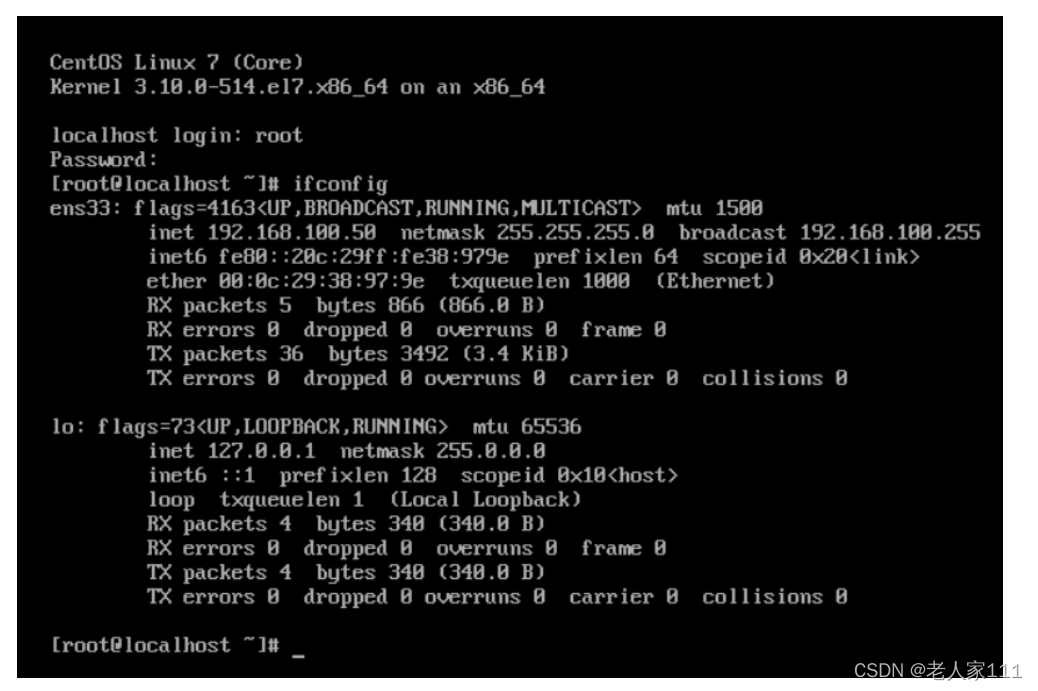

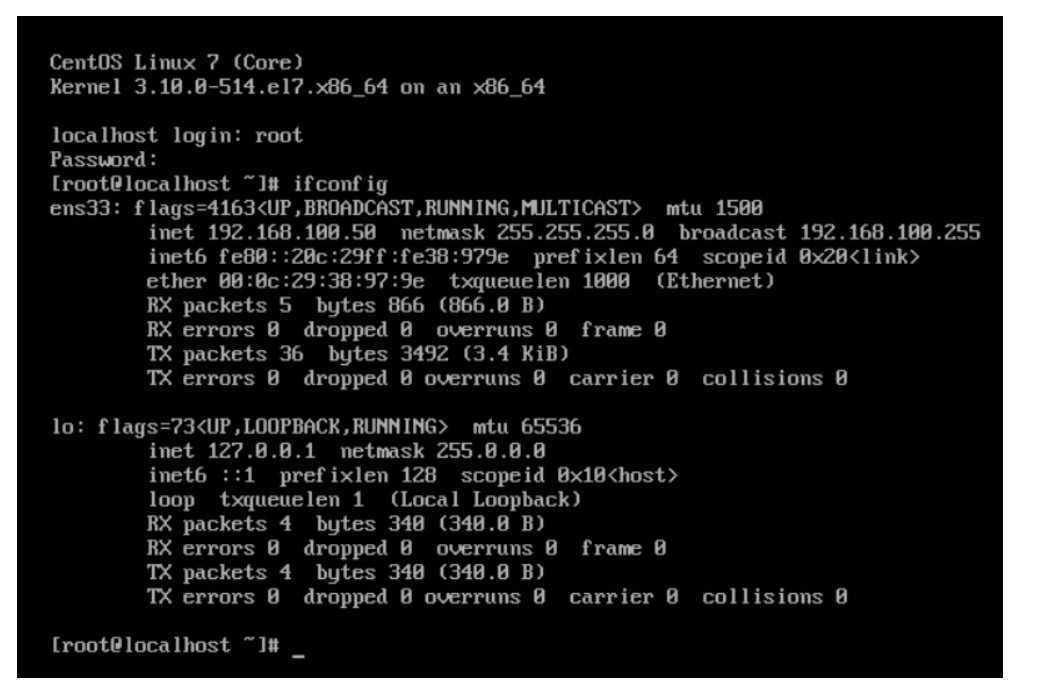

(7)自定义安装成功
