MFC ActiveX控件的创建与使用(VS2010)

1.ActiveX的基本概念

ActiveX控件可以看作是一个极小的服务器应用程序，它不能独立运行，必须嵌入到某个容器程序中，与该容器一起运行。这个容器包括WEB网页，应用程序窗体等。。。

ActiveX控件的后缀名是OCX或者DLL。一般是以OCX和动态库共存的形式打包成cab或者exe的文件放在服务器上，客户端下载后运行安装cab或exe解压成OCX和动态库共存的文件，然后注册ocx文件。

ActiveX控件是基于com标准，使得软件部件在网络环境中进行交互的技术集。它与具体的编程语言无关。作为针对Internet应用开发的技术，ActiveX被广泛应用于WEB服务器以及客户端的各个方面。同时，ActiveX技术也被用于方便地创建普通的桌面应用程序，此外ActiveX一般具有界面。

2.三个概念：ActiveX、OLE和COM

从时间的角度讲，OLE是最早出现的，然后是COM和 ActiveX；从体系结构角度讲，OLE和ActiveX是建立在COM之上的，所以COM是基础；单从名称角度讲，OLE、ActiveX是两个商标名称，而COM则是一个纯技术名词，这也是大家更多的听说ActiveX和OLE的原因。COM是应OLE的需求而诞生的，所以虽然COM是OLE的基础，但OLE的产生却在COM之前。COM的基本出发点是，让某个软件通过一个通用的机构为另一个软件提供服务。ActiveX最核心的技术还是COM。ActiveX和OLE的最大不同在于，OLE针对的是桌面上应用软件和文件之间的集成，而 ActiveX则以提供进一步的网络应用与用户交互为主。COM对象可以用C++、Java和VB等任意一种语言编写，并可以用DLL或作为不同过程工作的执行文件的形式来实现。使用COM对象的浏览器，无需关心对象是用什么语言写的，也无须关心它是以DLL还是以另外的过程来执行的。从浏览器端看，无任何区别。这样一个通用的处理技巧非常有用。

3.VS2010创建ActiveX

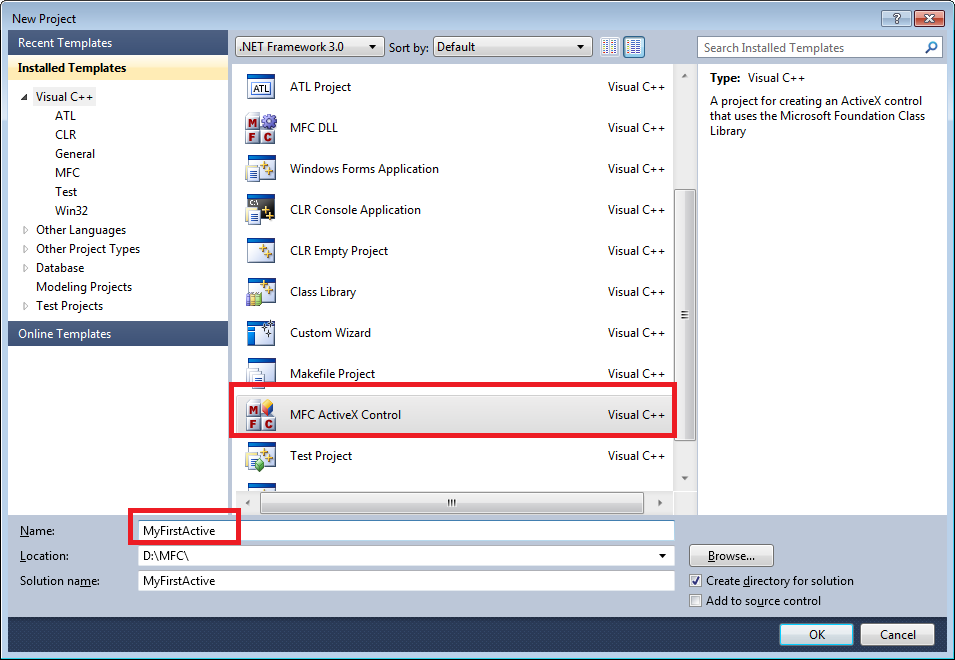

新建名为MyFirstActive的工程，如图

点击【ok】，随后一路保持默认即可，最后点击【Finish】按钮

可以打开上面三个类的头文件及cpp文件，发现它们都是派生类。

MyFirstActive.cpp：cpp文件中定义了DllRegisterServer和DllUnregisterServer，可以发现ActiveX的注册和反组册都与该类有关。

MyFirstActiveCtrl.cpp：可以发现该头文件中声明了消息映射（让ActiveX控件程序可以接受系统发送的事件通知，如窗体创建和关闭事件），调度映射（让外部调用程序（包含ActiveX的容器）可以方便地访问ActiveX控件的属性和方法），事件映射（让ActiveX控件可以向外部调用程序（包含ActiveX的容器）发送事件通知）。也就是说对ActiveX控件的窗口操作都将在这个类中完成，包括ActiveX控件的创建，重绘，以及在此类中创建可视MFC窗体。

MyFirstActivePropPage.cpp：显示ActiveX控件的属性页的

最重要的对外接口定义文件MyFirstActive.idl，代码如下：

// MyFirstActive.idl : type library source for ActiveX Control project.

// This file will be processed by the MIDL compiler tool to
// produce the type library (MyFirstActive.tlb) that will become a resource in
// MyFirstActive.ocx.

#include <olectl.h>
#include <idispids.h>

[ uuid(0FEFC517-CA1A-4178-B11F-5CE5CF0861DB), version(1.0),
  control ]
library MyFirstActiveLib
{
    importlib(STDOLE_TLB);

    //  Primary dispatch interface for CMyFirstActiveCtrl
    [
        uuid(9B11CEE7-1974-4579-ACDD-551DD26AC5D9)
    ]
    dispinterface _DMyFirstActive
    {
        properties:
        methods:

            [id(DISPID_ABOUTBOX)] void AboutBox();
    };

    //  Event dispatch interface for CMyFirstActiveCtrl

    [
        uuid(28CECEEF-A69E-4124-82AD-FE45F093FE84)
    ]
    dispinterface _DMyFirstActiveEvents
    {
        properties:
            //  Event interface has no properties

        methods:
    };

    //  Class information for CMyFirstActiveCtrl
    [
        uuid(260A0C6E-1C89-4BB7-A0DD-C1496245094B)
    ]
    coclass MyFirstActive
    {
        [default] dispinterface _DMyFirstActive;
        [default, source] dispinterface _DMyFirstActiveEvents;
    };

};

这个就是对外接口定义文件，如果外部程序想要调用ActiveX的方法，属性以及在注册表注册的classid（WEB网页调用需要使用），就必须了解这个文件，这个文件可以分为四个部分来看：

首先是MyFirstActiveLib这个库信息

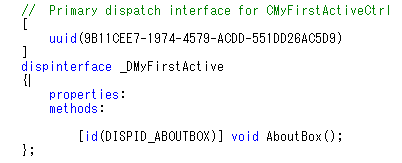

第二部分是调度映射的接口信息，该接口信息包含了属性（如控件背景色）和对外方法

里面定义了一个方法AboutBox（），该方法就可以被外部程序调用，在该接口里定义的函数都是纯虚函数，这些函数的实现都是在MyFirstActiveCtrl.cpp中完成的，MFC通过底层的封装，让MyFirstActiveCtrl类继承这个接口，实现函数。

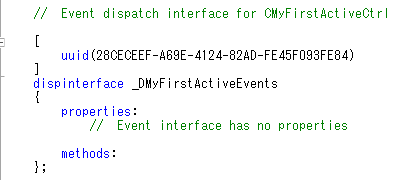

第三部分是事件映射的接口信息

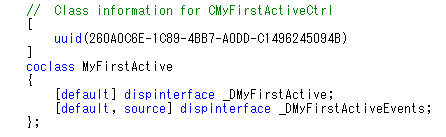

第四部分是类的信息，其中uuid就是ActiveX控件注册到注册表的classid，它是ActiveX注册后在系统内的唯一标识，WEB网页就是使用这个ID加载ActiveX控件的

编译，就会生成MyFirstActive.ocx，下面讲一下使用方法：

1.使用html网页

<HTML>
<HEAD>
<TITLE>Test ActiveX</TITLE>
</HEAD>
<OBJECT ID="TestMfcAtl Control" WIDTH=800 HEIGHT=545 classid="CLSID:260A0C6E-1C89-4BB7-A0DD-C1496245094B">
    <PARAM NAME="_Version" VALUE="65536">
    <PARAM NAME="_ExtentX" VALUE="12806">
    <PARAM NAME="_ExtentY" VALUE="1747">
    <PARAM NAME="_StockProps" VALUE="0">
</OBJECT>
</HTML>

2.建立Mfc应用程序，在Mfc窗口右键-》插入“ActiveX”控件，然后就会在MFC的窗体上显示ActiveX控件

3.也是最方便的一种方法，就是使用vs自带的ActiveX Control Test Container来测试ActiveX控件，但是VS2010在“工具”中没有这一项，那么我们首先可以手动把这个工具添加到VS2010里，

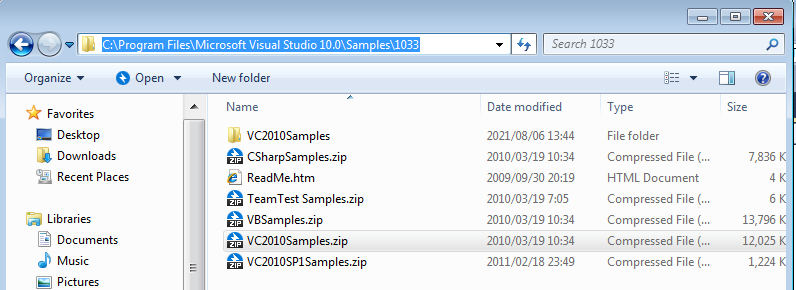

　首先，打开C:\Program Files\Microsoft Visual Studio 10.0\Samples\1033，解压VC2010Samples.zip

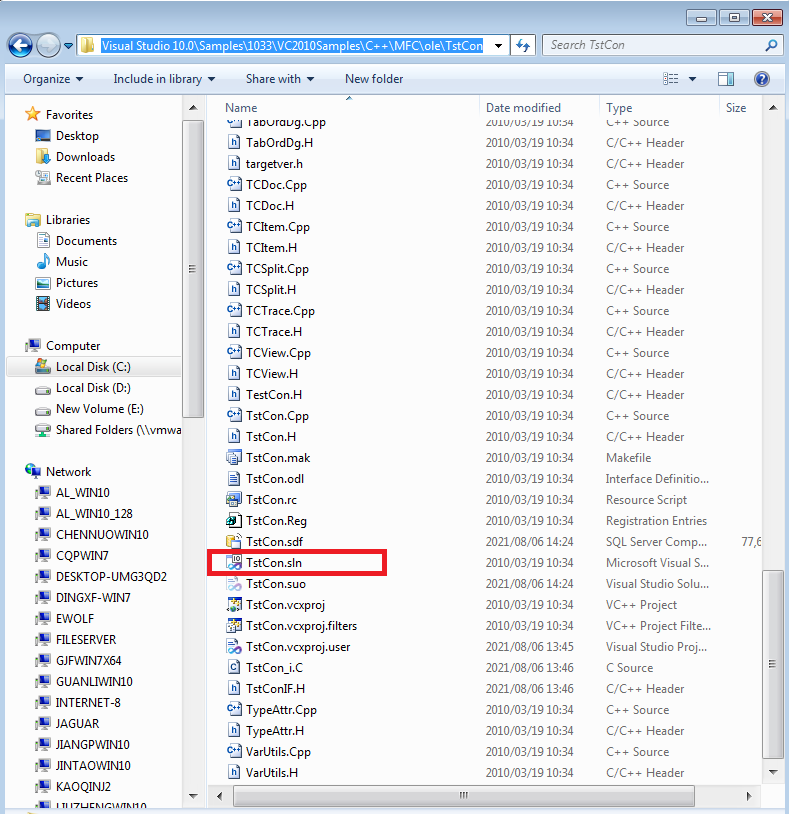

解压后，再打开目录C:\Program Files\Microsoft Visual Studio 10.0\Samples\1033\VC2010Samples\C++\MFC\ole\TstCon，打开TstCon.sln

编译，生成TstCon.exe，然后把这个exe导入到VS2010中，点击【Tools】——【External Tools】，

Command路径就是刚才生成TstCon.exe的路径，Title就是一个名称，随便你起都可以的，最后点击ok，这个外部exe就添加成功了。

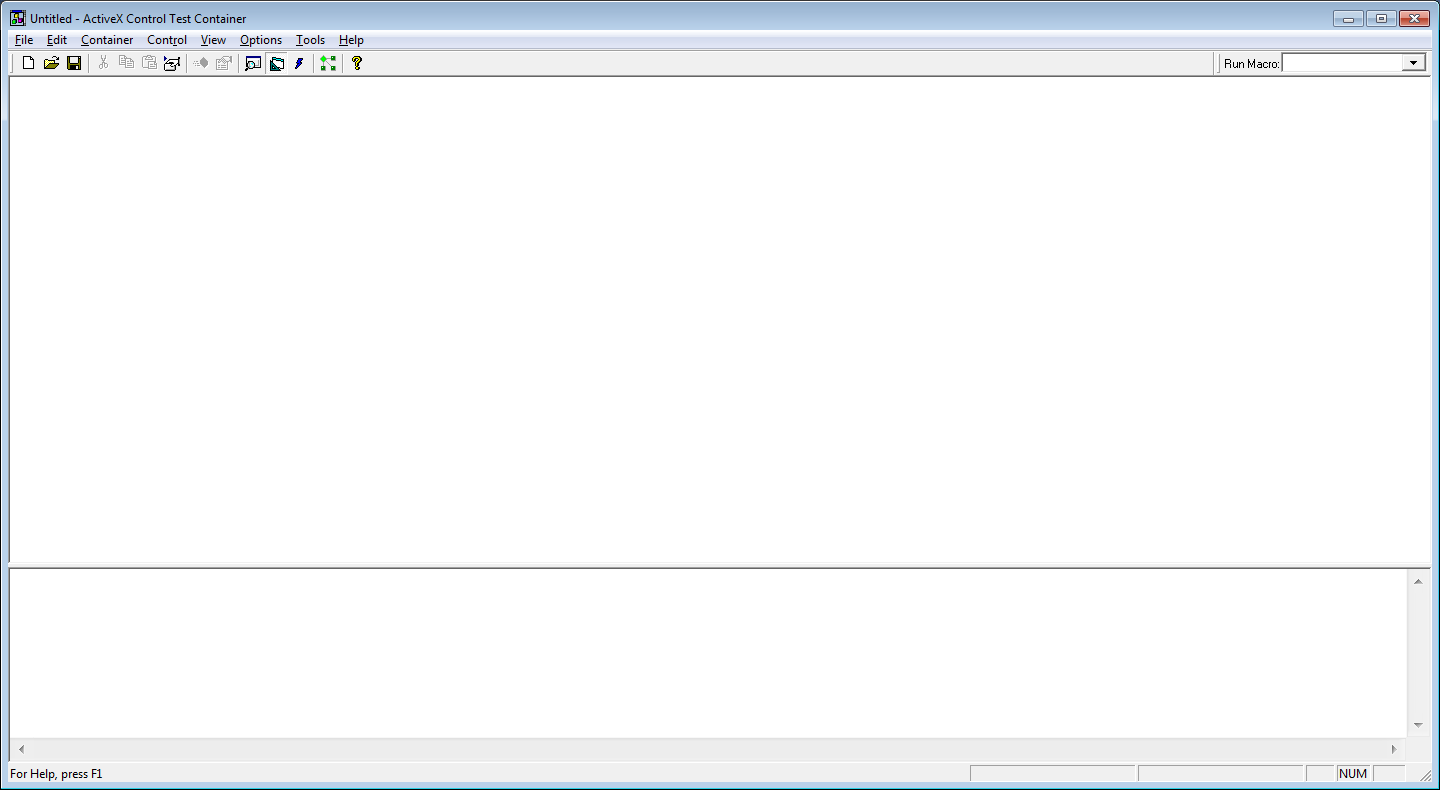

怎么使用？点击【Tools】——【ActiveX Control Test Container】如下

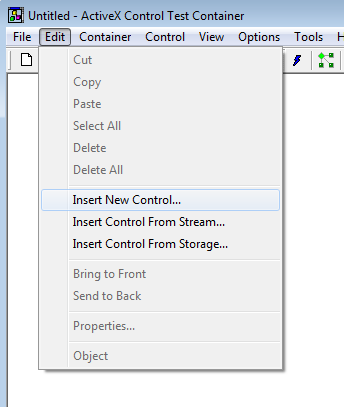

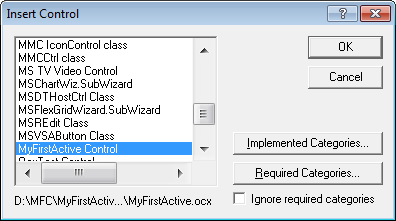

再点击【Edit】——【Insert newControl】

选择MyFirstCtrl，这里我们没有手动注册，其实是VS2010在生成ocx的时候就已经注册好了

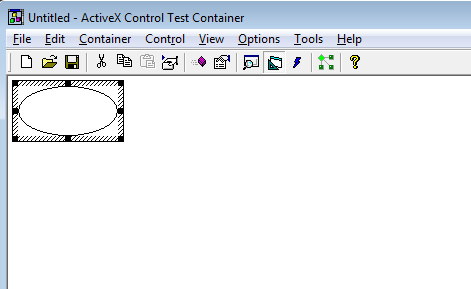

然后点击【ok】按钮，如下

中间没跳出什么异常，显示上图画面，说明我们的ocx创建成功了（当然使用的是默认的，什么都没有）

下面我们在Ocx中添加一些图形控件用于显示和操作，首先，插入一个对话框资源

生成一个IDD_DIALOG1，然后修改对话框属性：Border改为None，Control改为True，Style改为Child，Visible改为True，然后双击该对话框，生成一个与之关联的类，这里起名CActiveXTestDlg

点击【Finish】。

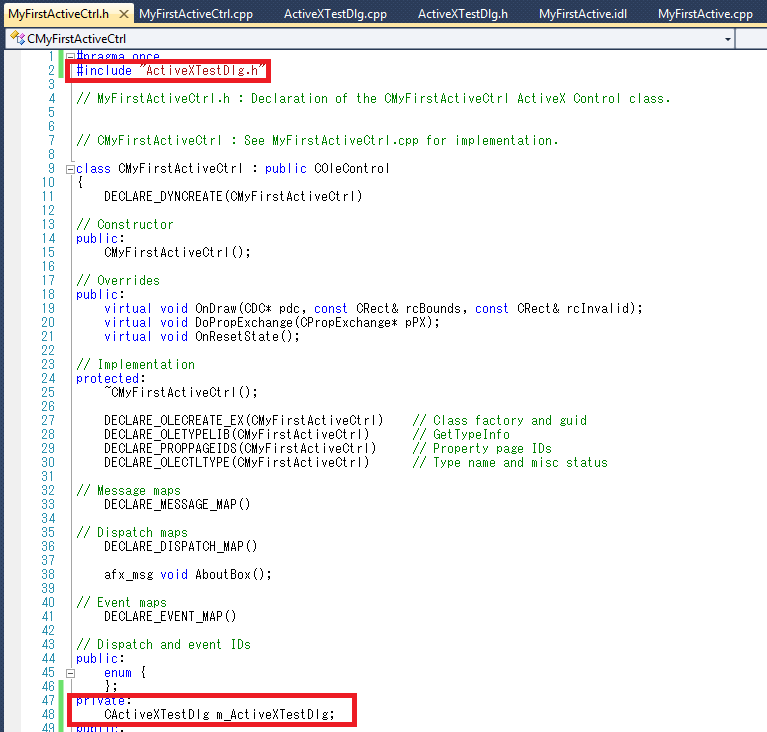

在MyFirstActiveCtrl.h中添加如下代码：

用Class Wizard为CMyFirstActiveCtrl类添加OnCreate函数

在MyFirstActiveCtrl.h中自动生成如下代码

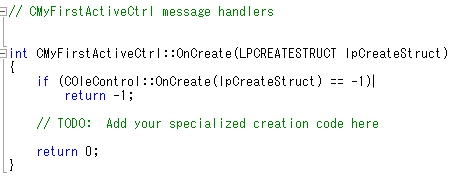

在MyFirstActiveCtrl.cpp中自动生成如下代码

然后，在该函数中创建对话框的对象

int CMyFirstActiveCtrl::OnCreate(LPCREATESTRUCT lpCreateStruct)
{
    if (COleControl::OnCreate(lpCreateStruct) == -1)
        return -1;

    // TODO:  Add your specialized creation code here
    m_ActiveXTestDlg.Create(IDD_DIALOG1, this);

    return 0;
}

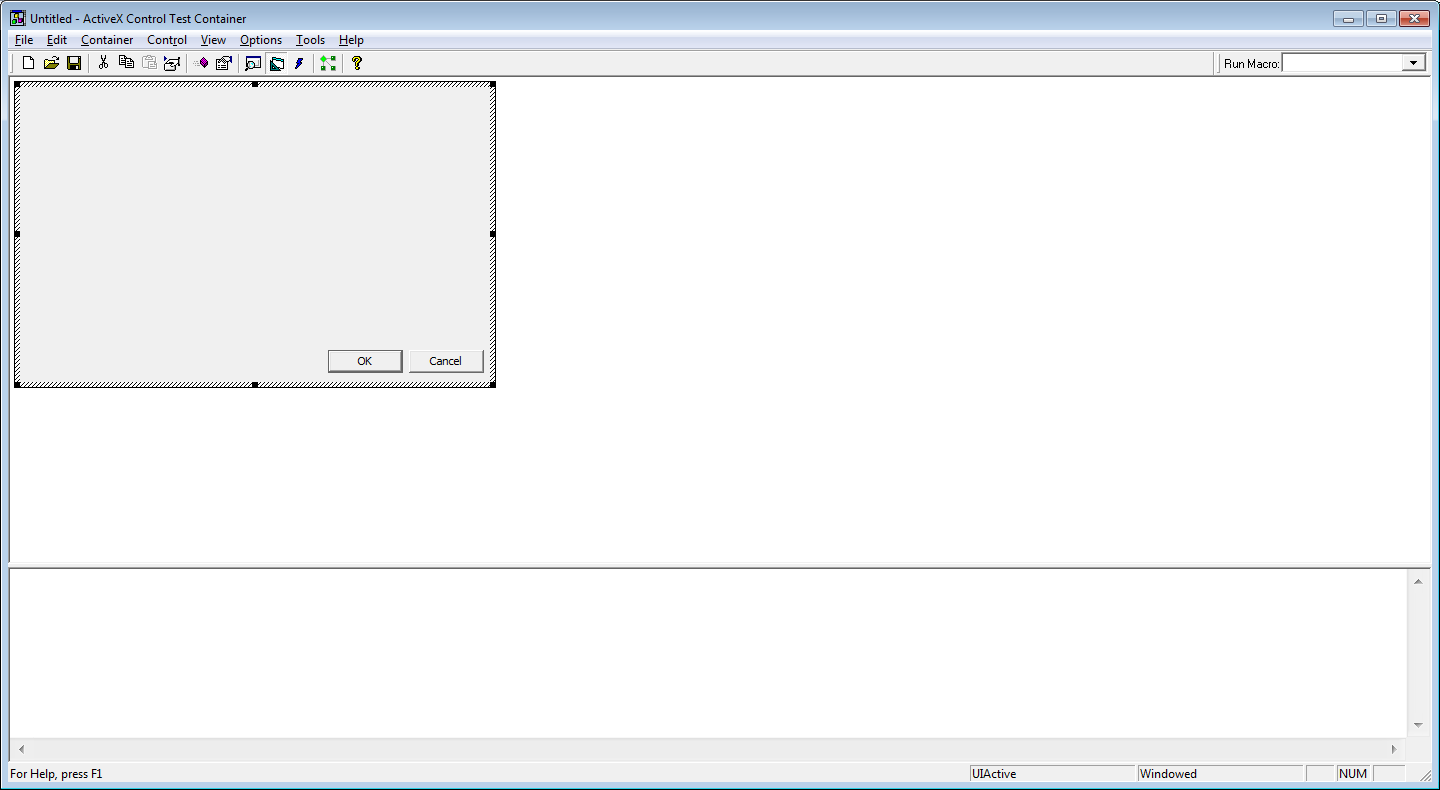

编译，用外部工具加载ocx（前面已讲），结果如下（如果看不到对话框，可以把矩形框拉大就可以看到了）

这样带界面的ocx就生成了，另外可以在CActiveXTestDlg类中加入【ok】按钮响应函数

void CActiveXTestDlg::OnBnClickedOk()
{
    // TODO: Add your control notification handler code here
    //CDialogEx::OnOK();

    AfxMessageBox(_T("ActiveX test is ok!"));
}

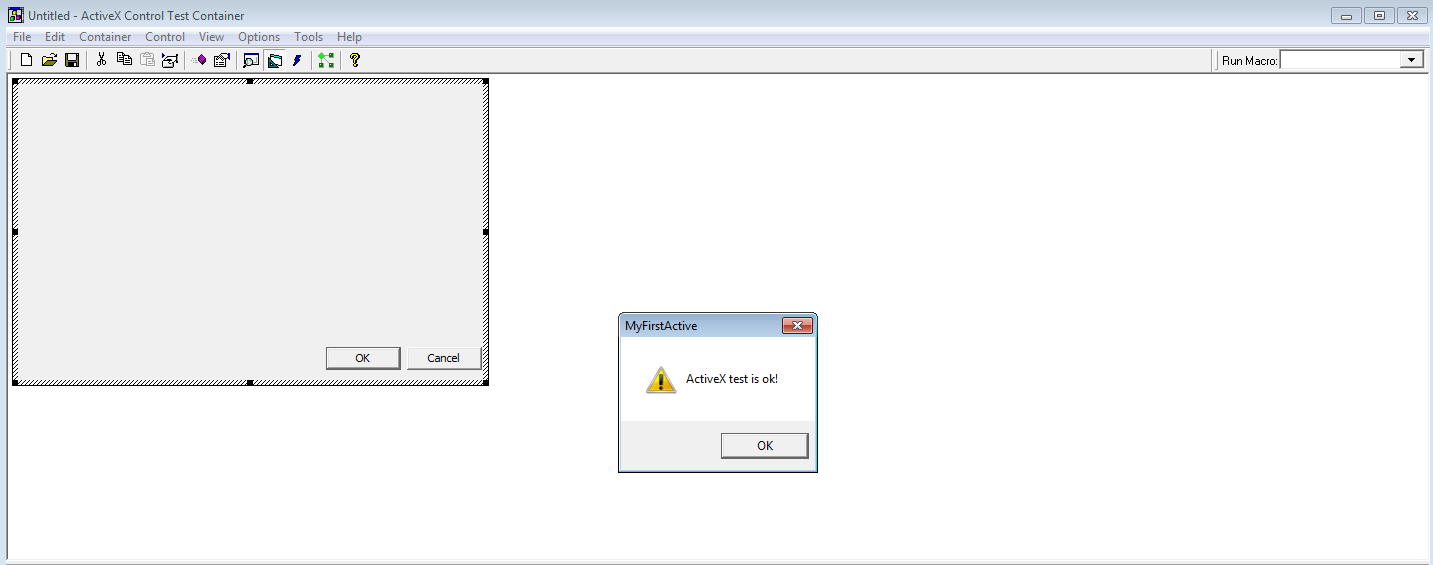

这样，在测试程序中点击【ok】按钮，就会弹出如下对话框
