Mac开发STC51单片机

目录

• STC官网
• EdSim51模拟器
• SDCC官网
• SDCC简介
• SDCC安装
  • 头文件目录
  • 编译命令
  • 多个.c文件编译
  • 安装烧录工具
    • 使用方法
    • 通讯协议与规定
  • make 编译烧录
• 模拟器运行效果
• 常用命令
  • 选择目标平台
  • 指定芯片型号
  • 设置模型
  • 调整优化级别
  • 生成调试信息
  • 指定输出文件名
  • 选择内存布局
  • 设置堆栈大小
  • 生成汇编文件
  • 指定头文件目录
  • 使用C89标准
  • 指定RAM区域大小

STC官网

• https://www.stcmcudata.com/

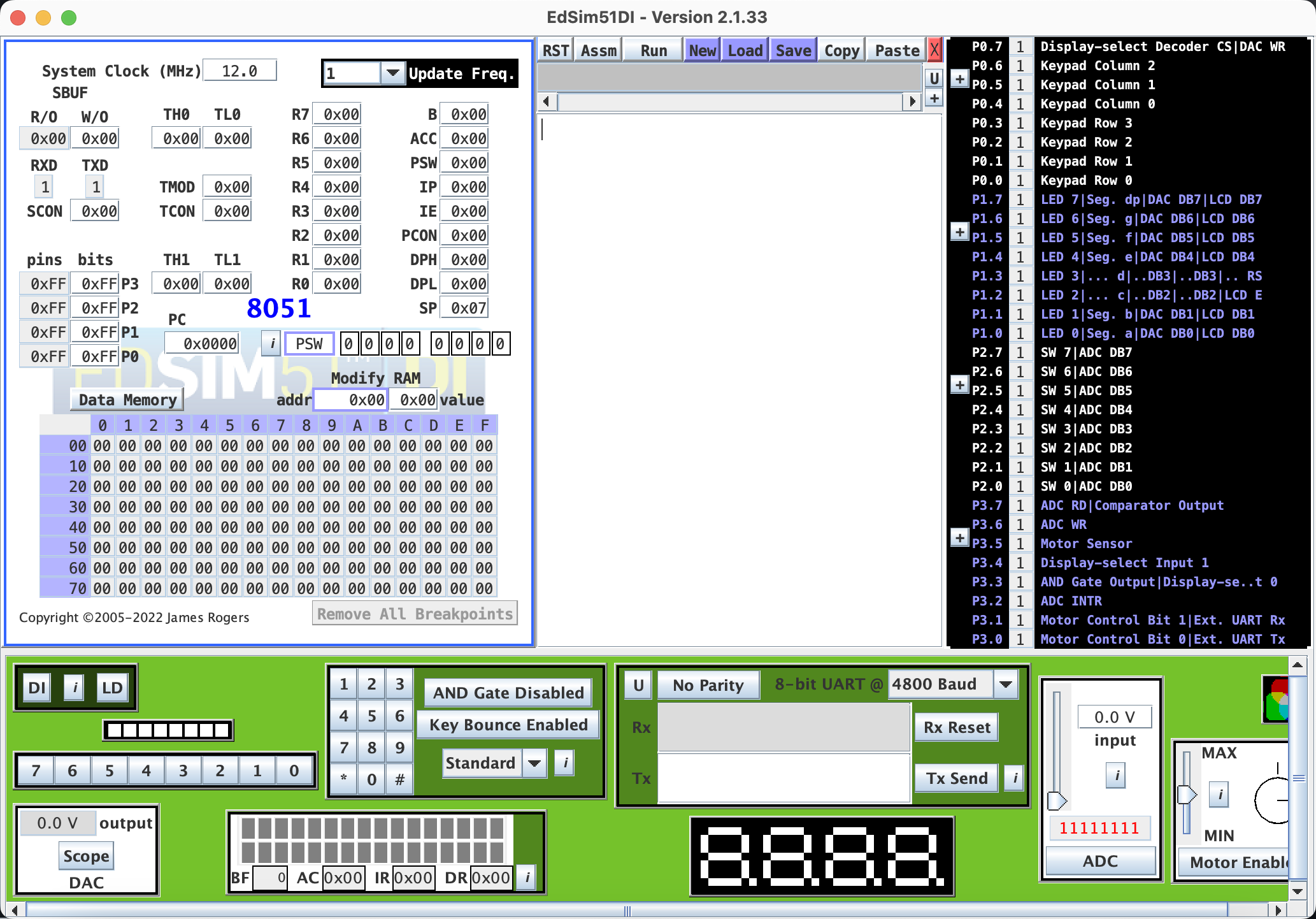

EdSim51模拟器

• http://www.edsim51.com/
• 要安装Java环境才能运行


SDCC官网

• https://sdcc.sourceforge.net/

SDCC简介

SDCC（Small Device C Compiler）是一款开源的C语言编译器，专门设计用于嵌入式系统和小型设备的开发。它支持多种架构和芯片，包括一些常见的单片机和微处理器，如8051、Z80、PIC等。

SDCC安装

brew install sdcc
sdcc -v

头文件目录

cd /usr/local/share/sdcc/include/mcs51

#include <reg51.h>
#include <8051.h>
#include <8052.h>
#include <stc89.h>
#include <stc12.h>

#include <stdio.h>
#include <serial.h>
#include <serial_IO.h>

编译命令

# 编译C代码,生成多个文件，包括main.ihx、main.hex
sdcc -mmcs51 --model-small -p89 main.c
# -mmcs51: 指定目标平台为MCS-51系列，适用于8051单片机。
# --model-small: 选择小型模型，适用于资源受限的设备，如STC89C51。
# -p89: 指定目标芯片型号为STC89系列。

# 生成.hex文件
packihx main.ihx > main.hex

多个.c文件编译

# 用-c编译.c文件，生成.rel目标文件
sdcc -c tm1638.c
# 链接.rel目标文件，生成.ihx目标文件
sdcc main.c tm1638.rel
# 生成.hex文件
packihx main.ihx > main.hex

安装烧录工具

• https://github.com/grigorig/stcgal
• https://github.com/grigorig/stcgal/blob/master/doc/zh_CN/USAGE.md

使用方法

usage: stcgal [-h] [-e] [-a] [-A {dtr,rts}] [-r RESETCMD]
              [-P {stc89,stc12a,stc12b,stc12,stc15a,stc15,stc8,stc8d,stc8g,usb15,auto}]
              [-p PORT] [-b BAUD] [-l HANDSHAKE] [-o OPTION] [-t TRIM] [-D]
              [-V]
              [code_image] [eeprom_image]

stcgal 1.7 - an STC MCU ISP flash tool
(C) 2014-2018 Grigori Goronzy and others
https://github.com/grigorig/stcgal

positional arguments:
  code_image            code segment file to flash (BIN/HEX)      //代码段文件刷新
  eeprom_image          eeprom segment file to flash (BIN/HEX)    //EEPROM段文件刷新

optional arguments:
  -h, --help            show this help message and exit           //显示此帮助消息并退出
  -a, --autoreset       cycle power automatically by asserting DTR//断言DTR自动重启电源
  -A {dtr,rts}, --resetpin {dtr,rts}
                        pin to hold down when using --autoreset (default: DTR)
  -r RESETCMD, --resetcmd RESETCMD
                        shell command for board power-cycling (instead of DTR //用于板上电重启的shell命令（而不是DTR断言）
                        assertion)
  -P {stc89,stc12a,stc12b,stc12,stc15a,stc15,stc8,stc8d,stc8g,usb15,auto}, --protocol {stc89,stc12a,stc12b,stc12,stc15a,stc15,stc8,stc8d,stc8g,usb15,auto}
                        protocol version (default: auto)          //协议版本（芯片系列）（在默认状态为auto）
  -p PORT, --port PORT  serial port device                        //串口设备
  -b BAUD, --baud BAUD  transfer baud rate (default: 115200)      //传输波特率（默认值：115200）
  -l HANDSHAKE, --handshake HANDSHAKE
                        handshake baud rate (default: 2400)       //握手波特率（默认值：2400）
  -o OPTION, --option OPTION
                        set option (can be used multiple times, see//设置选项（可以多次使用，请参阅文档）
                        documentation)
  -t TRIM, --trim TRIM  RC oscillator frequency in kHz (STC15+ series only)//RC振荡器频率（kHz）（仅STC15 +系列）
  -D, --debug           enable debug output                         //启用调试输出
  -V, --version         print version info and exit                 //打印版本信息并退出

通讯协议与规定

• auto 自动检测基于UART的协议（默认）
• stc89 STC89/90 系列
• stc89a STC89/90 系列（BSL 7.2.5C）
• stc12a STC12x052 系列和其他类似系列
• stc12b STC12x52 系列, STC12x56 系列和其他类似系列
• stc12 多数 STC10/11/12 系列
• stc15a STC15x104E 和 STC15x204E(A) 系列
• stc15 多数 STC15 系列
• stc8 STC8A8K64S4A12 和 STC8F 系列
• stc8d 所有 STC8 和 STC32 系列
• stc8g STC8G1 和 STC8H1 系列
• usb15 支持USB的STC15W4系列

pip3 install stcgal
# 查看串口
ls /dev/tty.wchusbser*
# 烧录程序
stcgal -P stc89 -b 9600 -p /dev/tty.wchusbserial14330 main.hex

make 编译烧录

• main.c

#include <8051.h>

void main(void) {
    for (;;) {
        P1--;
    }
}

• Makefile 文件内容

# SDCC编译器
CC = sdcc
# SDCC链接器
LD = sdcc
# 编译选项，这里使用了-mmcs51 --model-small来指定目标为8051系列单片机的小模型
CFLAGS = -mmcs51 --model-small -p89

# 源文件的列表，这里只有一个main.c
SRC = main.c

# 目标文件的名称
TARGET = main
IHX_FILE = $(TARGET).ihx
HEX_FILE = $(TARGET).hex

# 是默认的目标，它依赖于$(HEX_FILE)
all: flash clean

# 目标用于烧录生成的Hex文件到STC89系列的单片机
flash: $(SRC)
	$(CC) $(CFLAGS) $(SRC) && packihx $(IHX_FILE) > $(HEX_FILE)

# 烧录程序
# stcgal -p stc89 -P /dev/ttyUSB0 -b 9600 $(IHX_FILE)
	stcgal -p stc89 -P /dev/ttyUSB0 -b 9600 $(HEX_FILE)

# 清理生成的中间文件
clean:
	rm -f *.asm *.cdb *.rel *.rst *.map *.mem *.lk *.lst *.sym *.ihx *.hex

make all

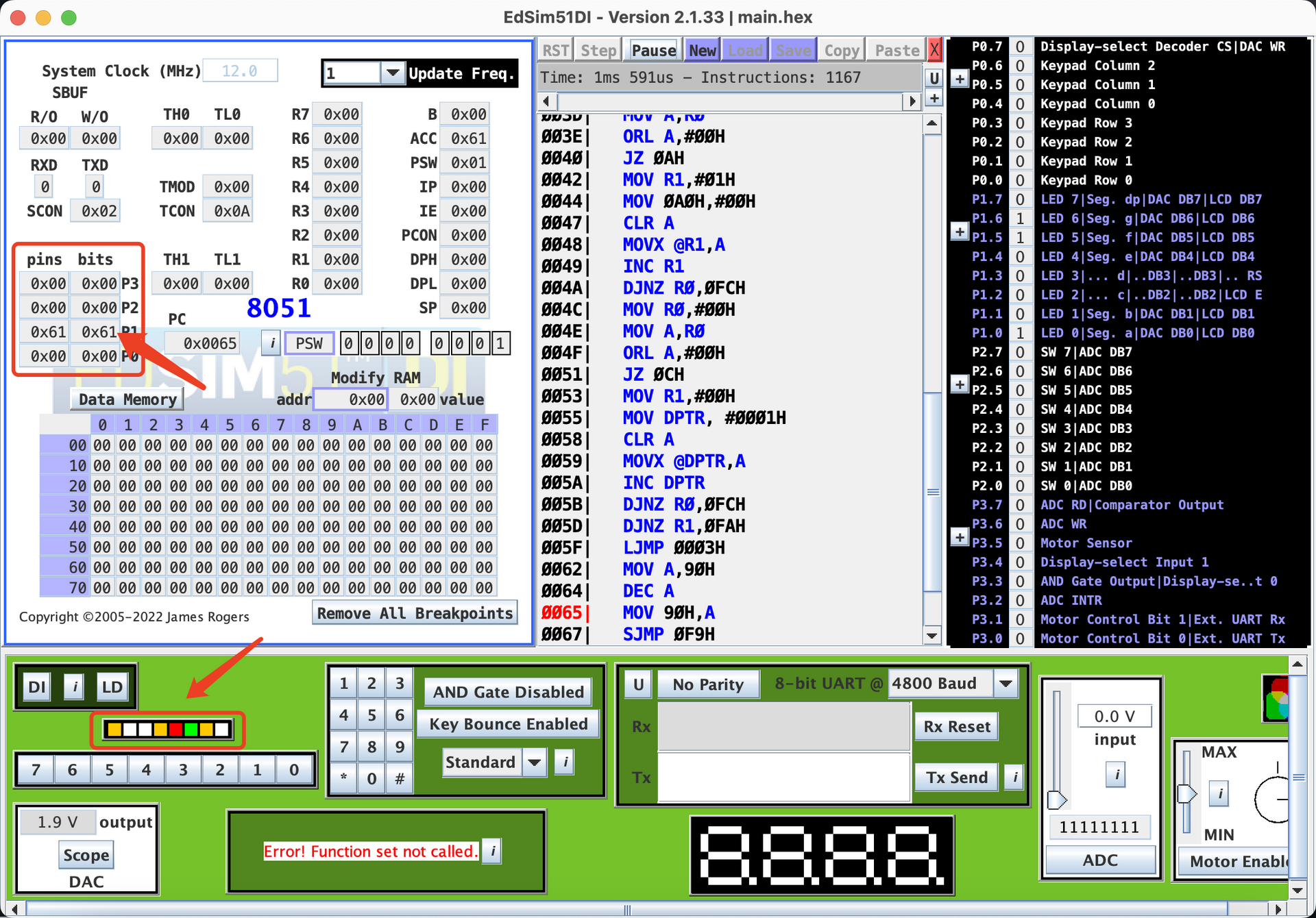

模拟器运行效果

• load文件.hex，然后run运行


常用命令

选择目标平台

-mmcs51: 适用于MCS-51系列单片机，如8051。
-mpic16: 适用于PIC16系列单片机。

指定芯片型号

-p<model>: 指定目标芯片型号，例如 -p89 表示STC89系列单片机。

设置模型

--model-small: 选择小型模型，适用于资源受限的设备。

调整优化级别

-O0: 关闭优化。
-O1: 启用一般优化。
-O2: 启用更高级别的优化。

生成调试信息

--debug: 生成调试信息，方便调试程序。

指定输出文件名

-o <output>: 指定输出文件的名称。

选择内存布局

--xram-loc 0xXXXX: 指定XRAM区的起始地址。
--code-loc 0xXXXX: 指定代码区的起始地址。

设置堆栈大小

--stack-loc 0xXXXX: 指定堆栈区的起始地址。
--stack-size <size>: 指定堆栈的大小。

生成汇编文件

-S: 生成汇编文件而不进行编译。

指定头文件目录

-I<path>: 添加头文件搜索路径。

使用C89标准

--std-c89: 使用C89标准。

指定RAM区域大小

--xram-size <size>: 指定XRAM区的大小
