LED闪烁+LED流水灯+蜂鸣器

【闪烁一个LED】

• 流程

1. 使用RCC开启GPIO的时钟（时钟默认关闭）
2. 使用GPIO_Init函数初始化GPIO
3. 使用输出或输入函数控制GPIO口

• RCC和GPIO有哪些库函数

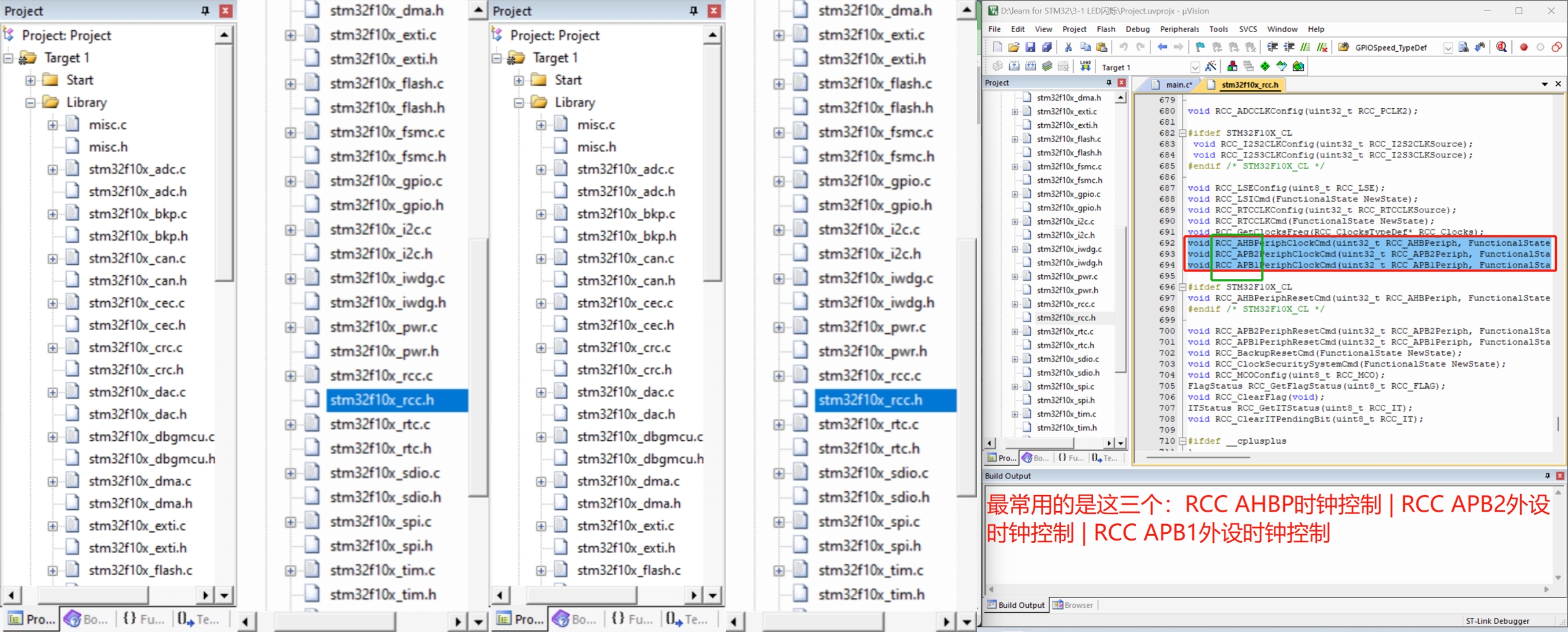

• 点开rcc.h文件，一直拖到最下面是库函数所有函数的声明
•

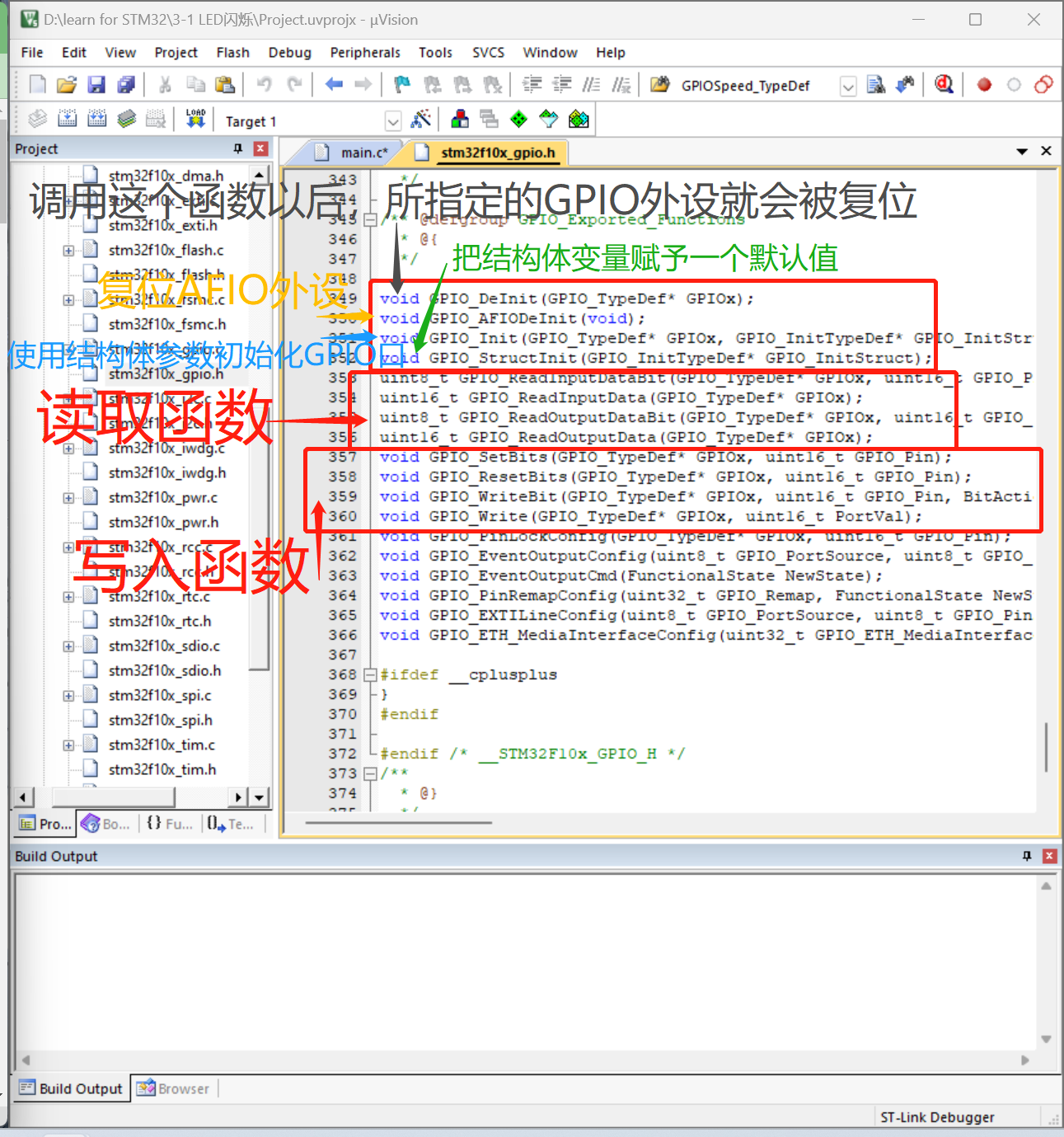

• 点开gpio.h文件，一直拖到最下面是库函数所有函数的声明

•

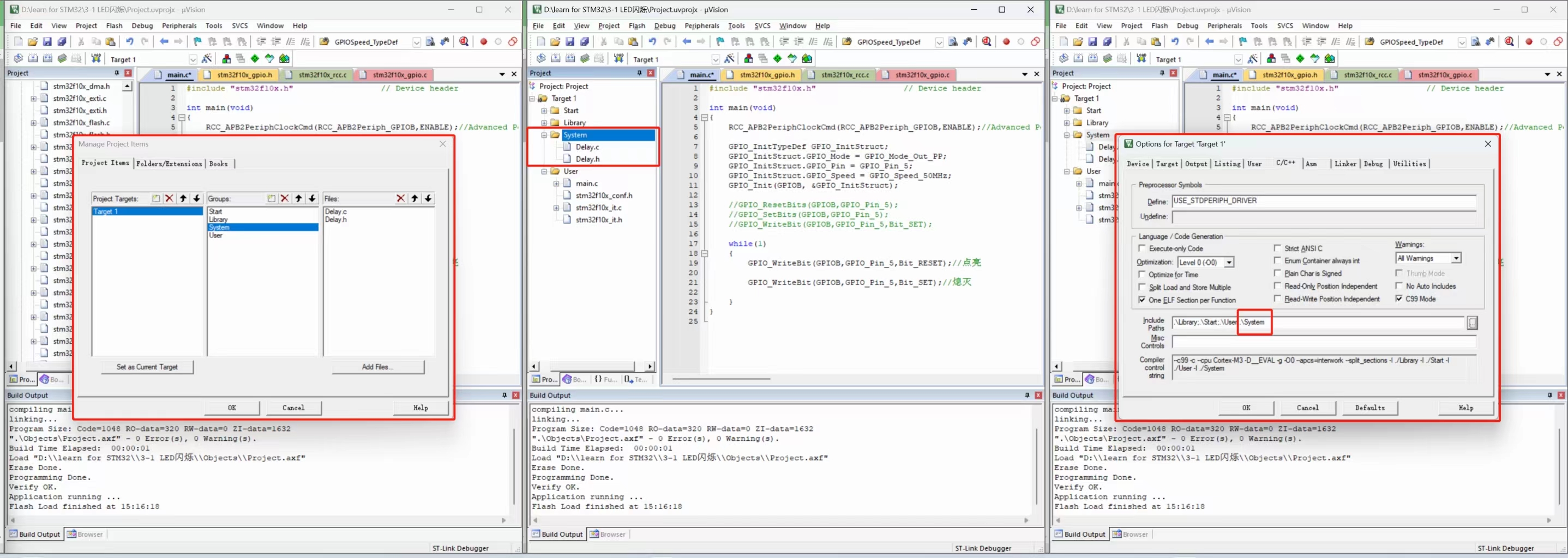

• 用这些函数来实现LED闪烁（前面已经实现点灯）

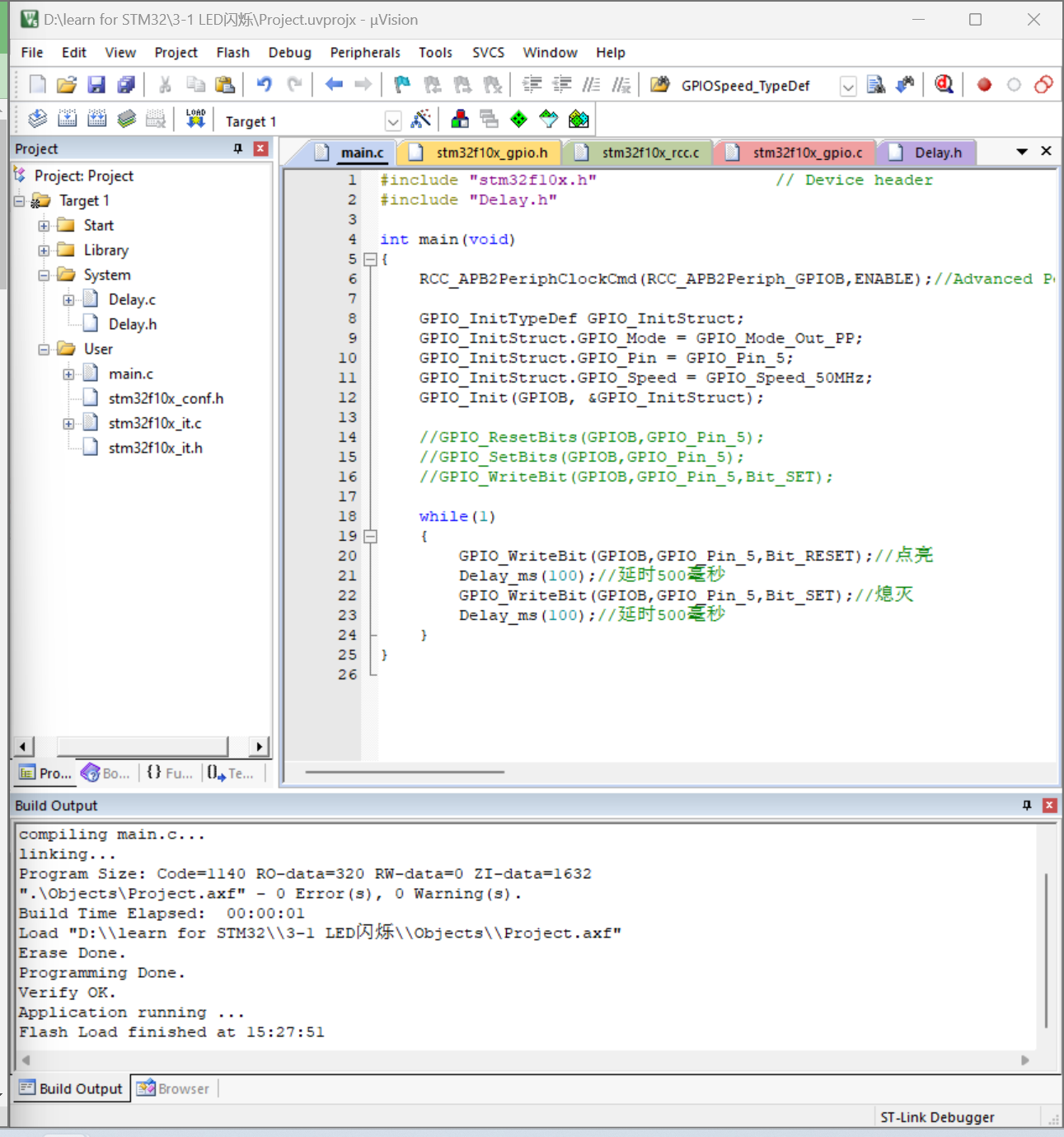

• 逻辑是【（点亮LED+延时）+（熄灭LED+延时）】循环





   然后就闪烁了，视频不好上传

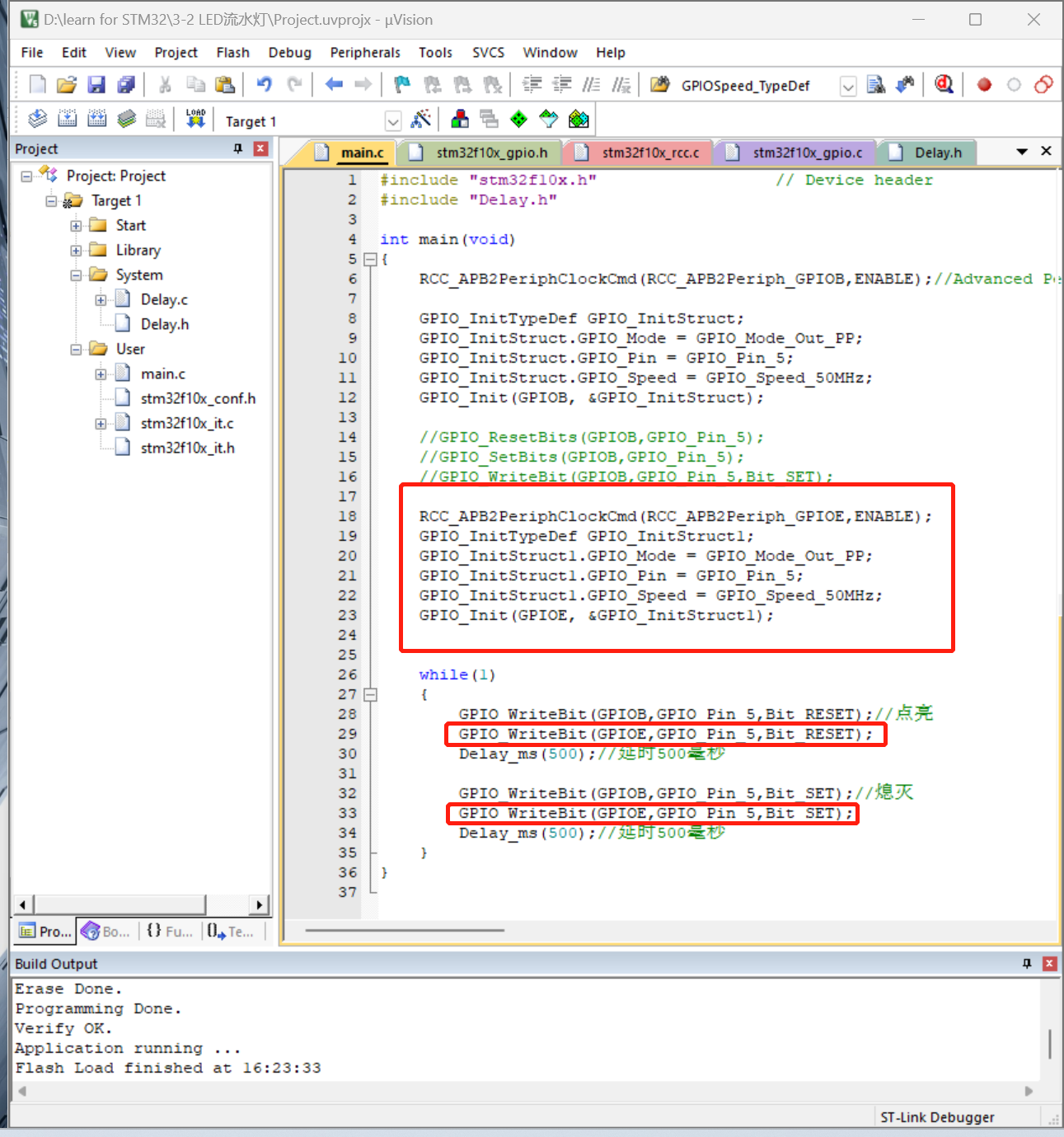

【流水灯】虽然我不懂为什么两个灯还要搞跑马灯，就当掌握套路吧



 好离谱，就是多控制了一个端口，两个灯也流不起来啊。

其他的一些知识（如果有好几个灯，端口分别是PA0到PA2）

• 如何增加端口的设置：

GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0 |GPIO_Pin_1 |GPIO_Pin_2;

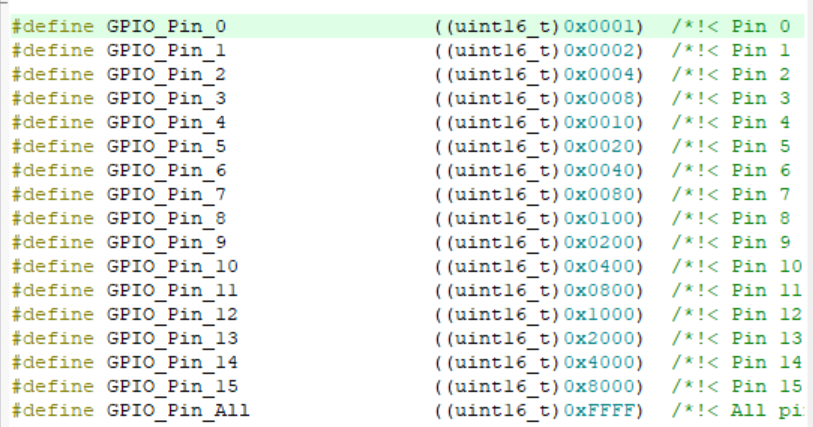

为什么可以用”或“来设置：由定义可知P0口对应的是0X0001，P1口对应的是0X0002，P2口对应的是0X0004

 把16进制换成2进制，分别是：0000 0000 0000 0001

把16进制换成2进制，分别是：0000 0000 0000 0010

把16进制换成2进制，分别是：0000 0000 0000 0100　　　

进行“按位或”的操作，结果是：0000 0000 0000 0111。这样就同时选中了3个端口。　

• 时钟控制和GPIO_SetBits这一项同样也可以用按位或的操作方式来选择多个外设　
• 同时控制多个端口，可以使用GPIO_Write这个函数　

GPIO_Write(GPIOA,~0X0001);

不支持2进制，只能转换成16进制来写。0X0001对应PA0。低电平点亮，所以前面加一个按位取反的符号。依次【点燃+延时】就可以达到流水灯的效果。

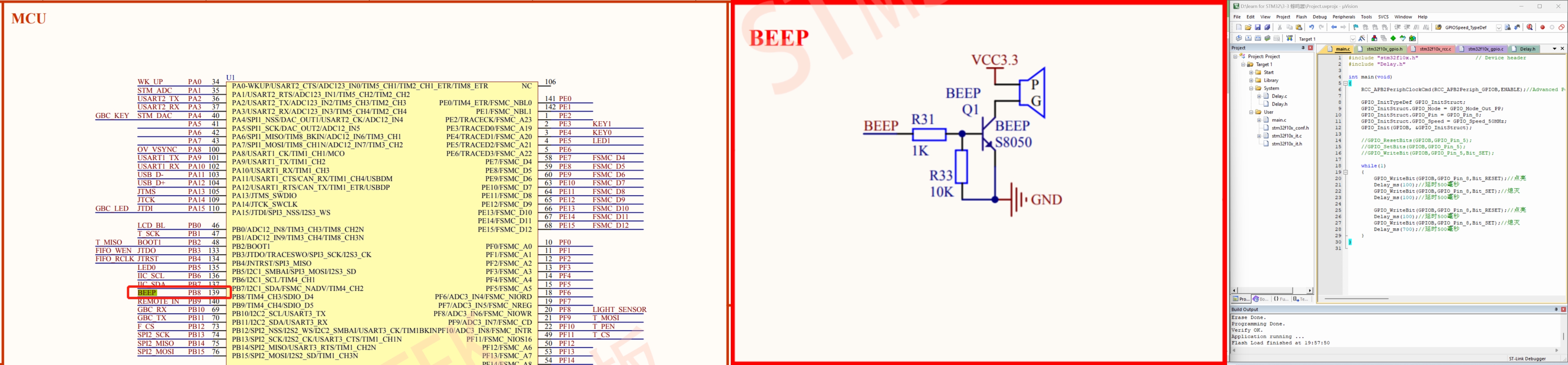

【蜂鸣器】

和前面几个一样，只是控制端口不同而已



 好吵
