库函数点燃一个灯2 | 学习STM32的第一个外设GPIO(1)
- GPIO的基本概念
- GPIO(General Purpose Input Output)通用输入输出口

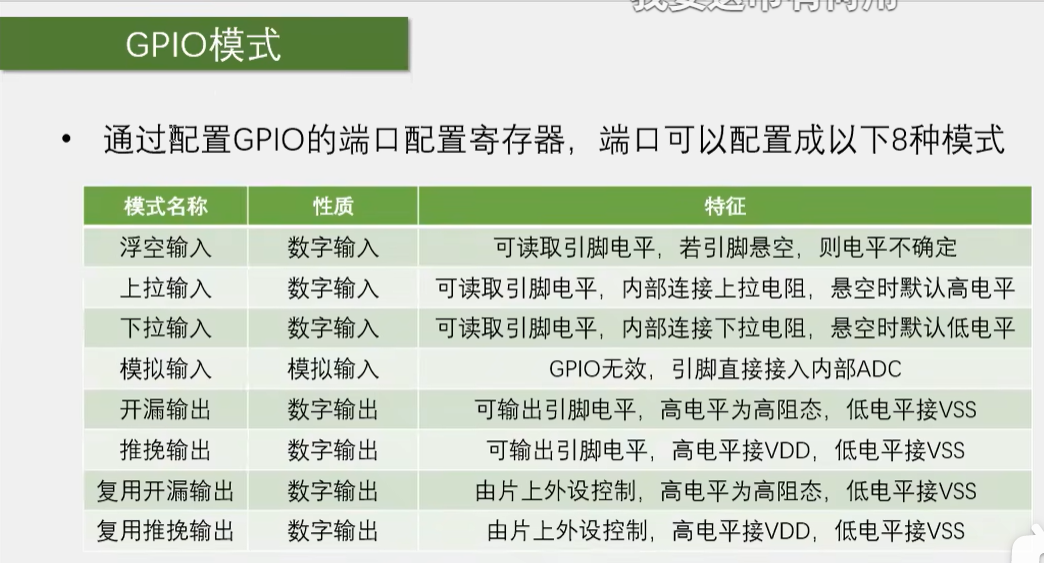

- 8种输入输出模式
- 引脚电平：0V(0)~3.3V(1) |（部分FT）
- 输出模式下控制端口的输出高低电平，用于驱动LED

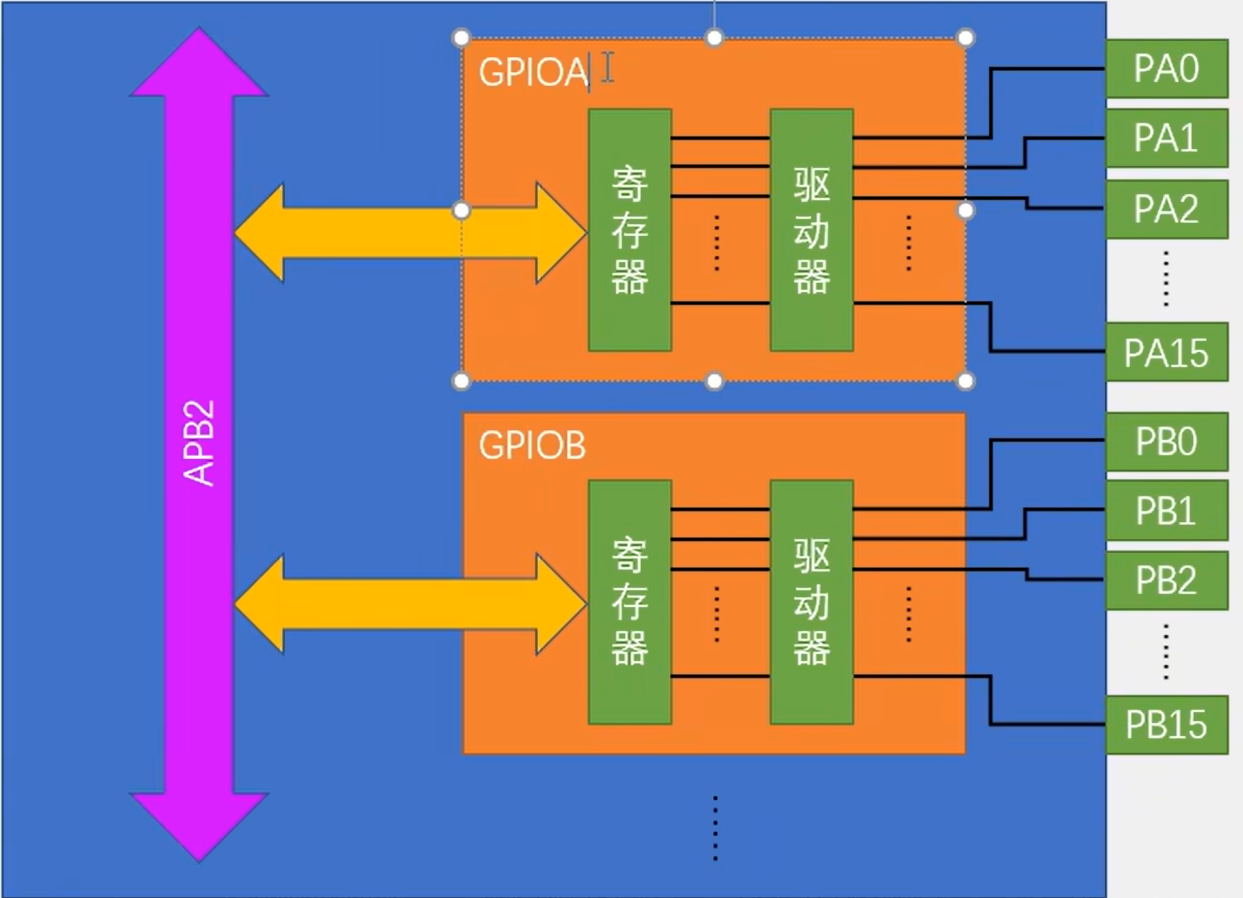

- 基本结构：
- 其中左边是APB2外设总线。
- GPIO外设名称按照GPIOA,GPIOB...来命名，每个外设16个引脚（0~15）。
- GPIOA的第0号引脚称为PA0，以此类推。
- 每个模块内包含了寄存器和驱动器。寄存器每一位对应一个引脚，STM32内部的寄存器都是32位的，但是端口只有16位，故寄存器只有低16位才有对应的端口，且需要整体读写，可以操作位寄存器
- 驱动器用于增加信号的驱动能力
- 点灯
【1】技巧合集

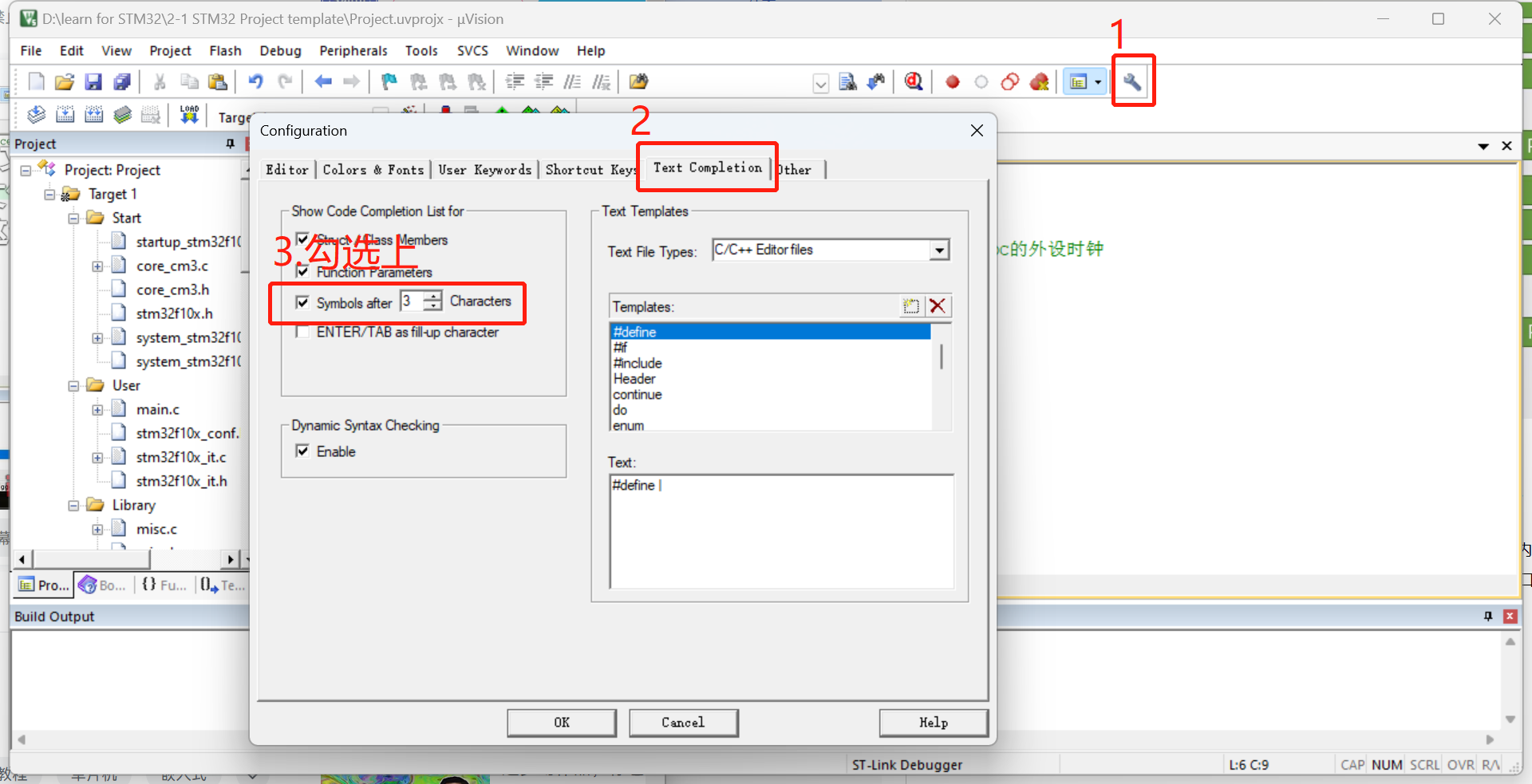

技巧1：自动补齐函数：

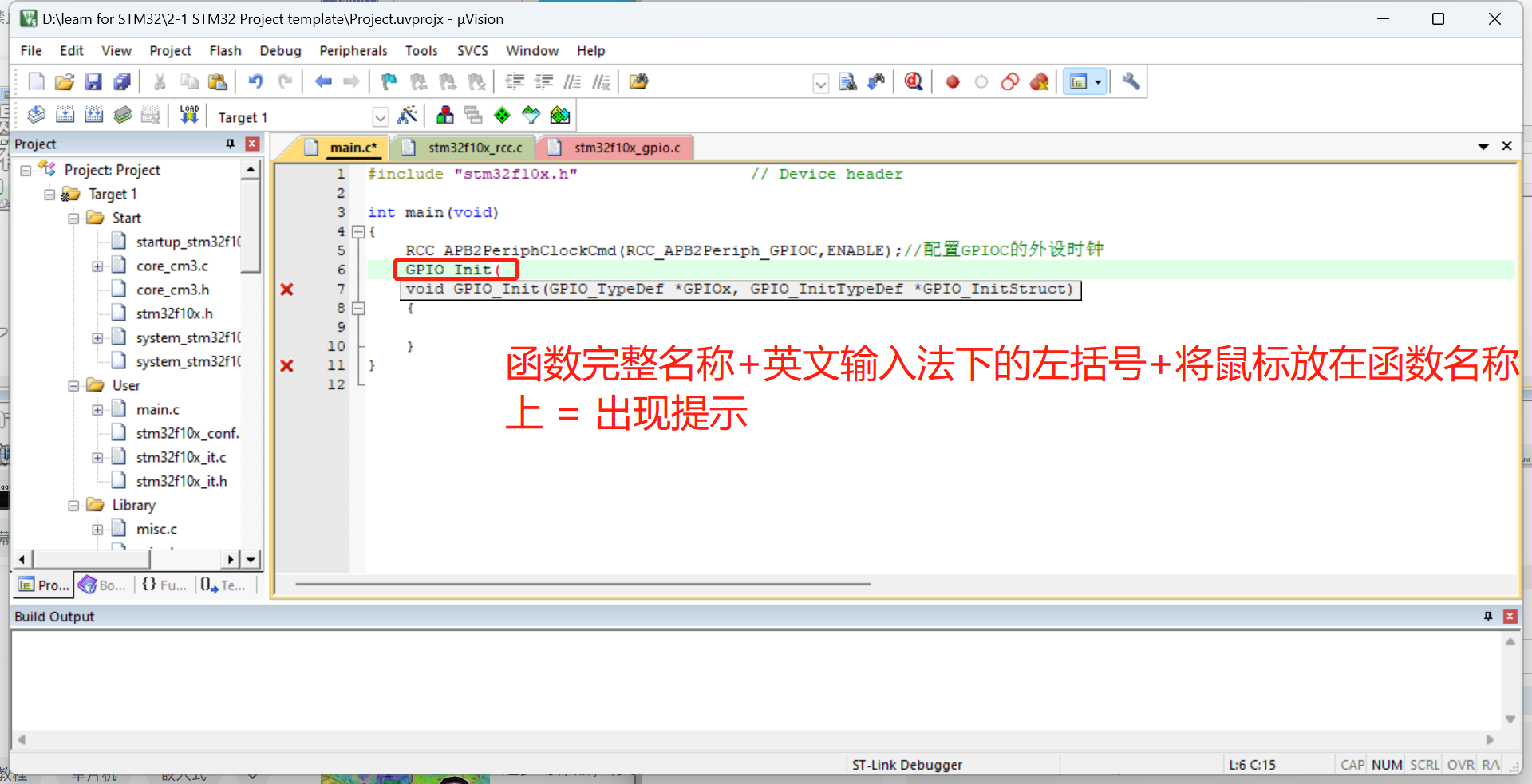

技巧2：函数内容提示：

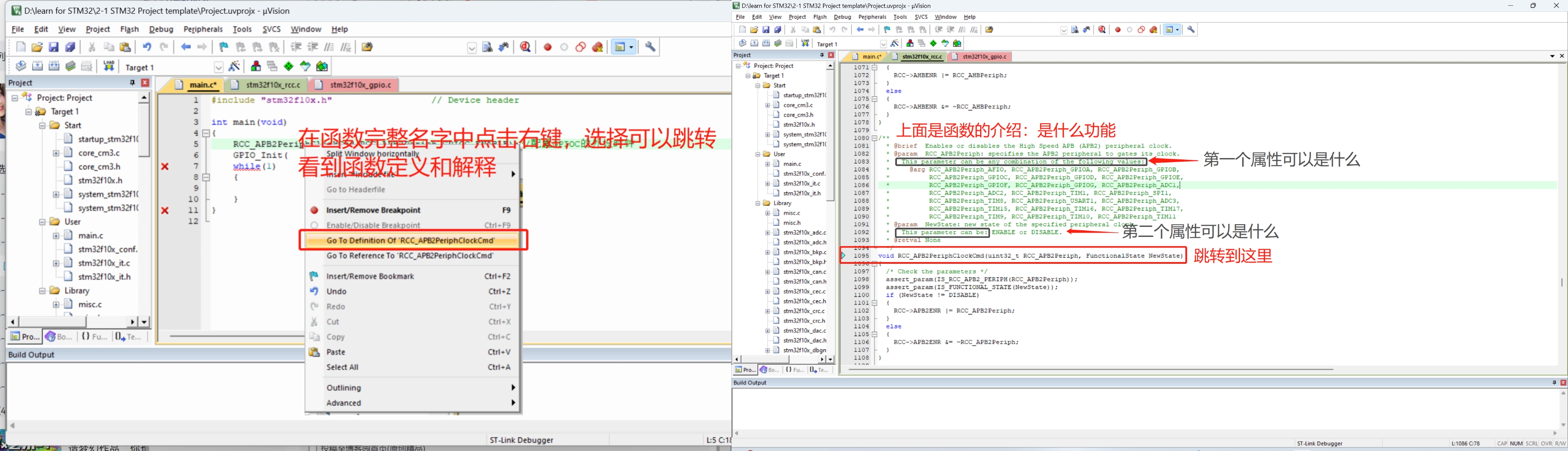

技巧3：函数定义提示：

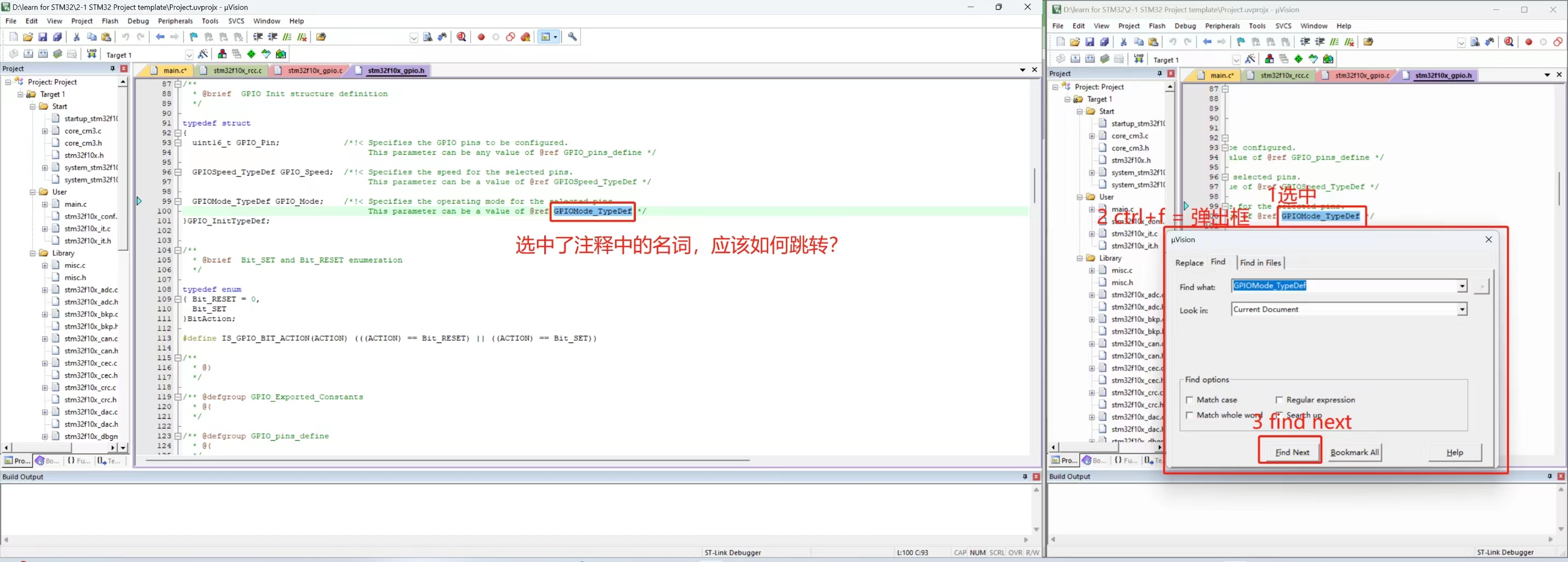

技巧4：注释中的名词跳转方法：

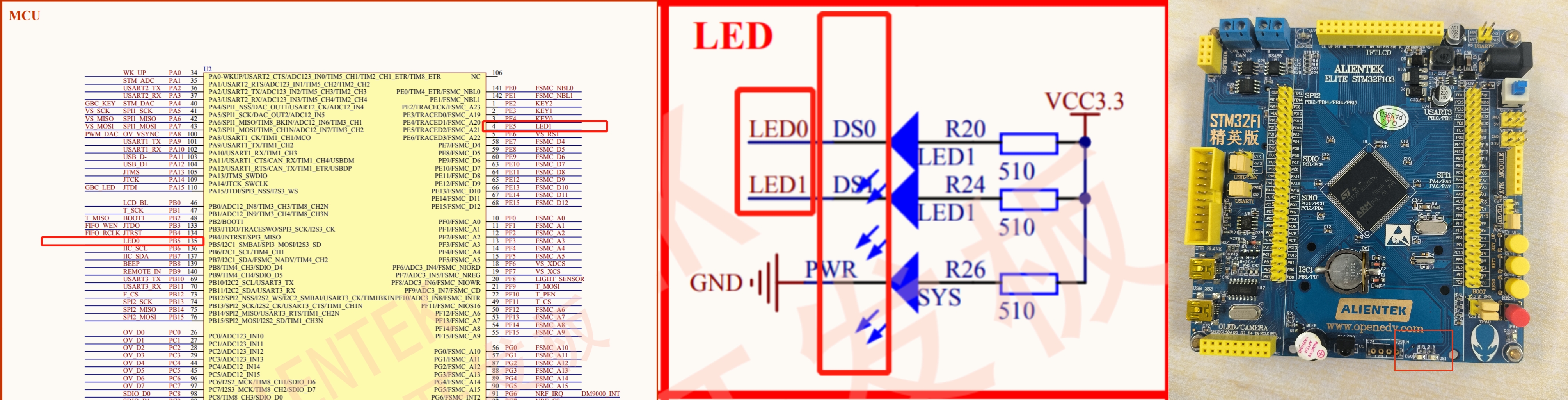

【3】我要点的是哪个灯：选择PB5口的LED0

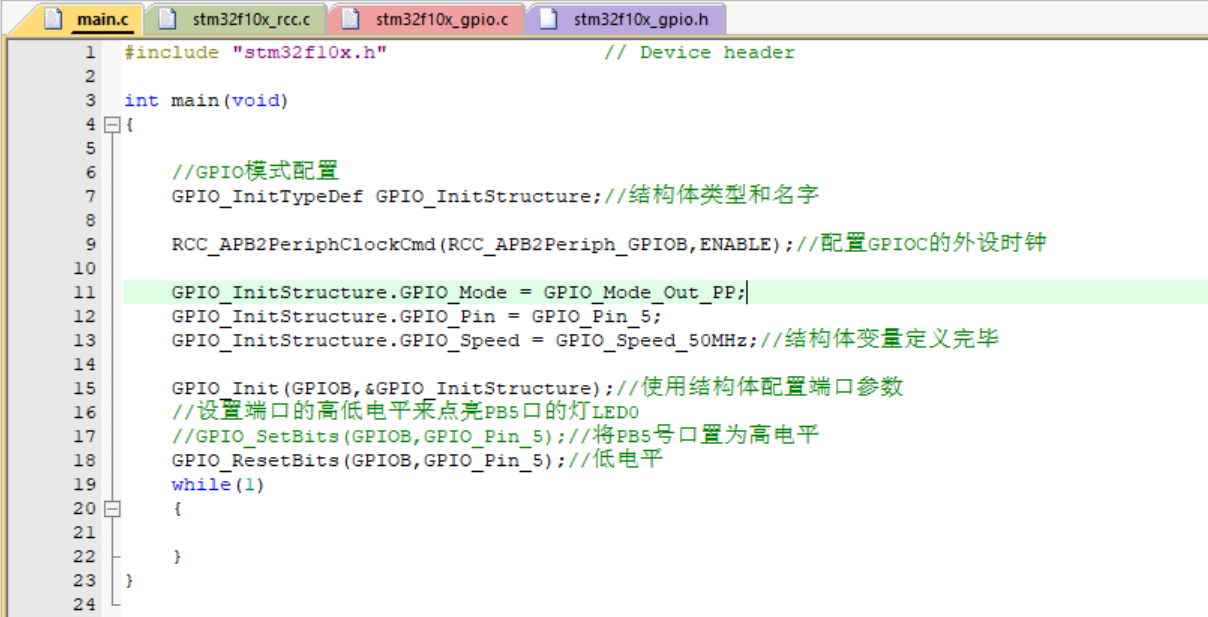

【4】具体代码
【5】点灯
