抽空学学KVM(八)：虚拟机的网络---Bridge模式

之前学习了采用default网络创建虚机时，此时虚机的网络类型为NAT，其主要通过libvirt服务借助iptables中的NAT表和内核转发参数实现，但生产中用的不多，今天学习一下应用更广的桥接模式（bridge模式）。

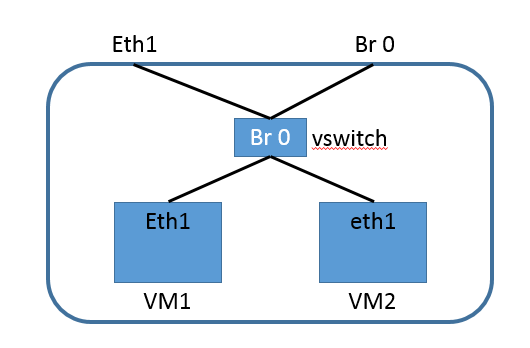

桥接模式的大概网络如下：





 以前宿主机由Eth1配置相应IP地址后，与外部相连，由NAT模式下的birbr0网卡与内部虚机通讯，birbr0为内部虚机的网关。在桥接模式下，Eth1仅仅作为是与外部相连的接口，上面没有IP地址，然后连接到内部的虚拟交换机BR0，同时宿主机上会配置BR0网卡IP地址，虚机上的网络与BR0交换机相连，此时对于虚机而言可理解为为通过vswitch与eth1后与外部直接相连。

KVM提供了创建桥接网络的命令：

virsh # iface-bridge --help
NAME
iface-bridge - create a bridge device and attach an existing network device to it

virsh # iface-bridge ens32 br0
Created bridge br0 with attached device ens32

[root@KVM03-10 ~]# ip add
……
2: ens32: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master br0 state UP qlen 1000     #ens32上的地址移动到了br0上
    link/ether 00:0c:29:87:38:bc brd ff:ff:ff:ff:ff:ff
3: br0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP qlen 1000
    link/ether 00:0c:29:87:38:bc brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.15/24 brd 10.0.0.255 scope global br0
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:fe87:38bc/64 scope link
       valid_lft forever preferred_lft forever

[root@KVM03-10 ~]# cat /etc/sysconfig/network-scripts/ifcfg-ens32　　　　　　　　　　#对比一下，网卡的配置文件
DEVICE=ens32
ONBOOT=yes
BRIDGE="br0"
[root@KVM03-10 ~]# cat /etc/sysconfig/network-scripts/ifcfg-br0　　　　　　　　　　　　#开启了STP
DEVICE="br0"
ONBOOT="yes"
TYPE="Bridge"
BOOTPROTO="none"
IPADDR="10.0.0.15"
NETMASK="255.255.255.0"
GATEWAY="10.0.0.2"
STP="on"
DELAY="0"
[root@KVM03-10 ~]

[root@KVM03-10 ~]# brctl show
bridge name bridge id STP enabled interfaces
br0 8000.000c298738bc yes ens32　　　　　　　　　　　　　　　　#显示ens32已经桥接在了BR0上

virbr0 8000.52540087f8b7 yes virbr0-nic
vnet0

这个时候我可以修改以前的虚机的配置文件，也可以重新创建，先试试重新创建吧

重新创建：

virt-install --virt-type kvm --os-type rhel7 --name test-kvm-bridge --memory 1024 --vcpu 1 --disk /opt/centos2.1.raw-clone-20201104.qcow2,format=qcow2,size=10 --boot hd --network bridge=br0 --graphics vnc,listen=0.0.0.0 --noautoconsole

[root@KVM03-10 opt]# virsh list --all
 Id    Name                           State
----------------------------------------------------
 1     test-kvm                       running
 2     test-kvm-bridge                running　　　　　　　　　　　　#虚机创建成功

[root@KVM03-10 opt]# virsh console test-kvm-bridge
Connected to domain test-kvm-bridge
Escape character is ^]
CentOS Linux 7 (Core)
Kernel 3.10.0-514.el7.x86_64 on an x86_64

localhost login: root
Password:
Last login: Mon Nov  2 22:55:25 on ttyS0
[root@localhost ~]# ip add
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000  　　　　#登陆以后发现虚机中并没有IP地址，这是因为我vmware workstations的vnet8没开启DHCP功能
    link/ether 52:54:00:4b:b9:6a brd ff:ff:ff:ff:ff:ff
[root@localhost ~]#

[root@localhost ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth0   　　　　#手动配置IP地址后，虚机与外网连通性正常，这个时候就可以用电脑SSH登陆虚机了
TYPE="Ethernet"
BOOTPROTO="none"
DEFROUTE="yes"
PEERDNS="yes"
NAME="eth0"
DEVICE="eth0"
ONBOOT="yes"
IPADDR=10.0.0.100
NETMASK=255.255.255.0
GATEWAY=10.0.0.2
[root@localhost ~]# ping www.baidu.com
PING www.a.shifen.com (61.135.185.32) 56(84) bytes of data.
64 bytes from 61.135.185.32 (61.135.185.32): icmp_seq=1 ttl=128 time=58.1 ms
64 bytes from 61.135.185.32 (61.135.185.32): icmp_seq=2 ttl=128 time=66.7 ms

--- www.a.shifen.com ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1002ms
rtt min/avg/max/mdev = 58.191/62.482/66.773/4.291 ms
[root@localhost ~]#

对比虚机的xml文件发现，虚机的interface配置有区别

<interface type='bridge'>
<mac address='52:54:00:4b:b9:6a'/>
<source bridge='br0'/>
<model type='virtio'/>
<address type='pci' domain='0x0000' bus='0x00' slot='0x03' function='0x0'/>
</interface>
<serial type='pty'>

那这样的话我可以直接修改一个虚机的配置文件，应该也行，验证过后是可行的，更改内容如上。
