Tomcat是一个免费的开放源代码的Servlet容器，Tomcat 容器是对 Servlet 规范的实现，也称为 Servlet 引擎。Tomcat为了更好的处理来自客户端的请求，设计了一套功能完善的处理引擎，其中包括了Container、Engine、Host、Context、Wrapper等模块功能。

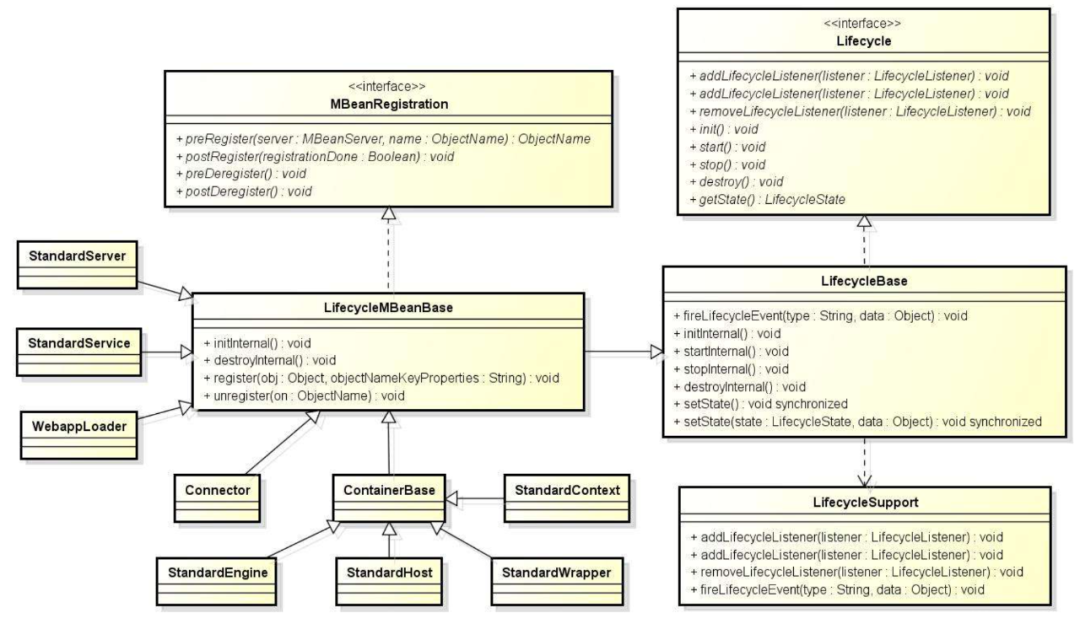

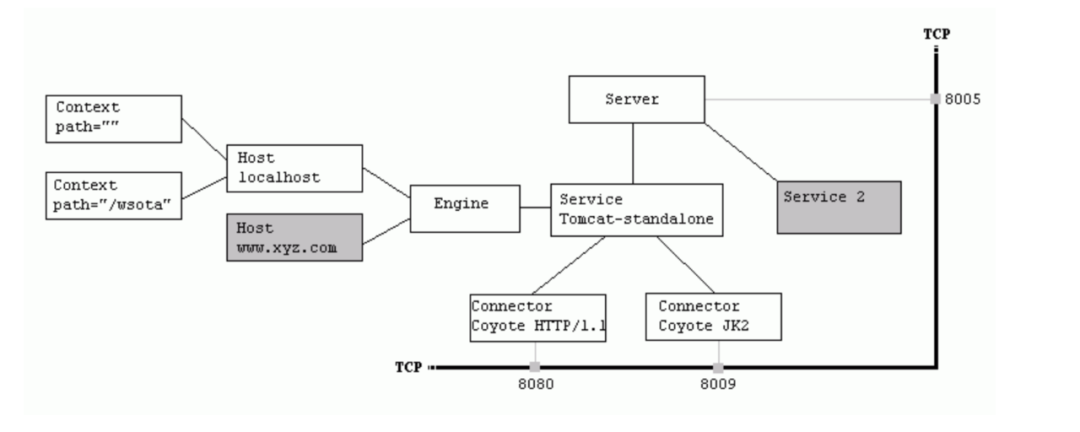

从上图可以粗略的分析出他们之间的层级调用关系。

• Server：表示整个 Tomcat Catalina servlet 容器，Server 中可以有多个 Service。
• Service：表示Connector和Engine的组合，对外提供服务，Service可以包含多个Connector和一个Engine。
• Connector：为Tomcat Engine的连接组件，支持三种协议：HTTP/1.1、HTTP/2.0、AJP。
• Container：负责封装和管理Servlet 处理用户的servlet请求，把socket数据封装成Request，传递给Engine来处理。
• Engine：顶级容器，不能被其他容器包含，它接受处理连接器的所有请求，并将响应返回相应的连接器，子容器通常是 Host 或 Context。
• Host：表示一个虚拟主机，包含主机名称和IP地址，这里默认是localhost，父容器是 Engine，子容器是 Context。
• Context：表示一个 Web 应用程序，是 Servlet、Filter 的父容器。
• Wrapper：表示一个 Servlet，它负责管理 Servlet 的生命周期，并提供了方便的机制使用拦截器。

Connector

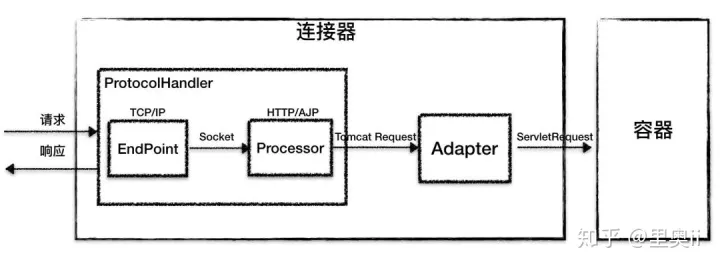

Connector是Tomcat中的连接器，在Tomcat启动时它将监听配置文件中配置的服务端口，从端口中接受数据，并封装成Request对象传递给Container组件，如下图所示：

tomcat 中 ProtocolHandler 的默认实现类是 Http11NioProtocol，在高版本tomcat中Http11Nio2Protocol也是其中的一个实现类。

ProtocolHandler来处理网络连接和应用层协议，包含两个重要组件：endpoint和processor，endpoint是通信端点，即通信监听的接口，是具体的socket接受和发送处理器，是对传输层的抽象；processor接受来自endpoint的socket，读取字节流解析成Tomcat的request和response对象，并通过adapter将其提交到容器处理，processor是对应用层协议的抽象。总结如下：

• endpoint：处理来自客户端的连接请求。
• processor：接受来自endpoint的socket，读取字节流解析成Tomcat的request和response对象。
• adapter：将封装好的request转交给Container处理，连接Connector和Container。

ProtocolHandler

protocolHandler包含两部分：endpoint和processor；

Endpoint

Endpoint接口，抽象实现类是 AbstractEndpoint，具体子类在 NioEndpoint 和 Nio2Endpoint，其中两个重要组件：Acceptor 和 SocketProcessor。

Acceptor 用于监听 Socket 连接请求，SocketProcessor 用于处理收到的 Socket 请求，提交到线程池 Executor 处理。

Processor

接收 Endpoint 的 socket，读取字节流解析成 tomcat request 和 response，通过 adapter 将其提交到容器处理。Processor 的具体实现类 AjpProcessor、Http11Processor 实现了特定协议的解析方法和请求处理方式。

****

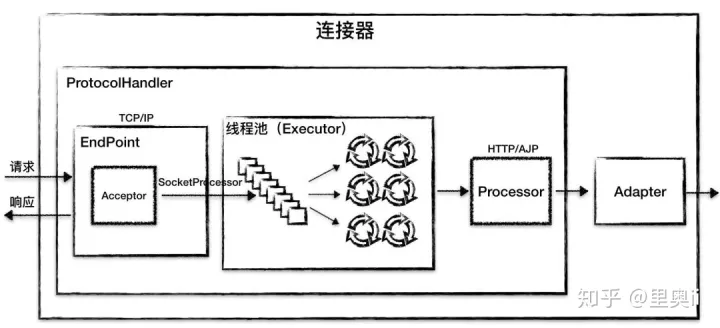

Endpoint 接收到 socket 连接后，生成一个 socketProcessor 交给线程池处理，run 方法会调用 Processor 解析应用层协议，生成 tomcat request 后，调用 adapter 的 service 方法。

Container

在Tomcat中，容器（Container）主要包括四种，Engine、Host、Context和Wrapper。也就是这个图中包含的四个子容器。由下图可以看出，Container在处理请求时使用的Pipeline管道，Pipeline 是一个很常用的处理模型，和 FilterChain 大同小异，都是责任链模式的实现，Pipeline 内部有多个 Valve，这些 Valve 因栈的特性都有机会处理请求和响应。上层的Valve会调用下层容器管道，一步一步执行到FilterChain过滤链。

Context

servletContext负责的是servlet运行环境上下信息，不关心session管理，cookie管理，servlet的加载，servlet的选择问题，请求信息，主要负责servlet的管理。

StandardContext主要负责管理session，Cookie，Servlet的加载和卸载，负责请求信息的处理，掌握控制权。ServletContext主要是适配Servlet规范，StandardContext是tomcat的一种容器，当然两者存在相互对应的关系。

在Tomcat中对应的ServletContext实现是ApplicationContext。Tomcat惯用Facade方式（外观模式），因此在web应用程序中获取到的ServletContext实例实际上是一个ApplicationContextFacade对象，对ApplicationContext实例进行了封装。而ApplicationContext实例中含有Tomcat的Context容器实例（StandardContext实例，也就是在server.xml中配置的Context节点），以此来获取/操作Tomcat容器内部的一些信息，例如获取/注册servlet等。Filter内存马的实现也是基于此知识点获取到了存储在StandardContext中的filterConfigs HashMap结构。

关联关系

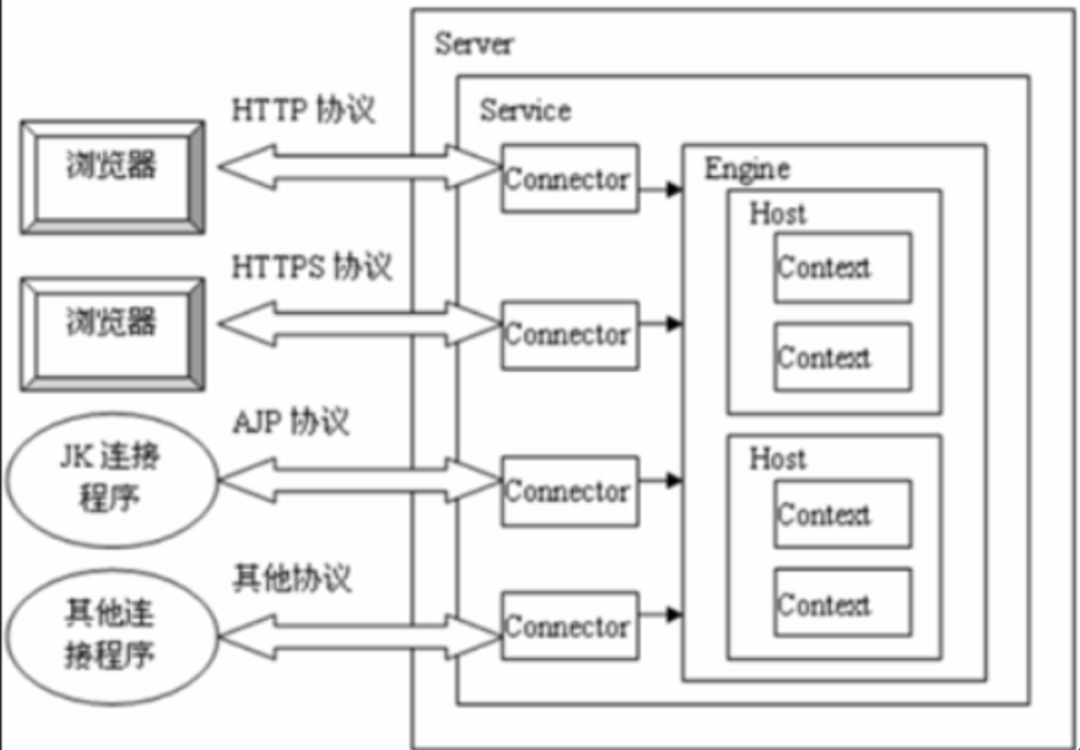

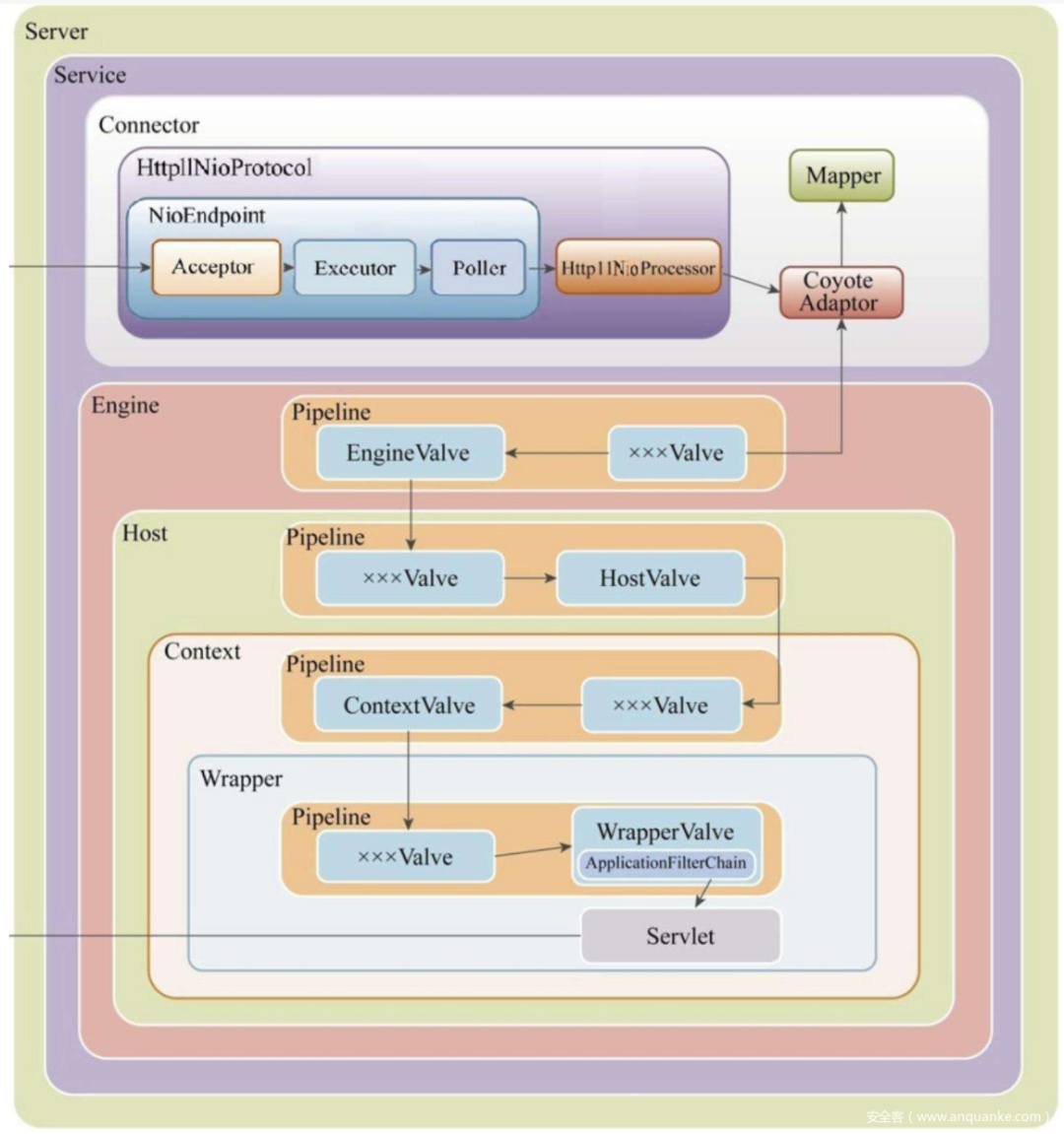

从一次服务访问请求探究他们之间的组成关系，如上图所示，配置了HTTP和Ajp两个对外开放端口，同时对应了两个Connector分别负责请求数据包的封包、处理、转发工作，该过程如下图Connector中显示的操作流程。

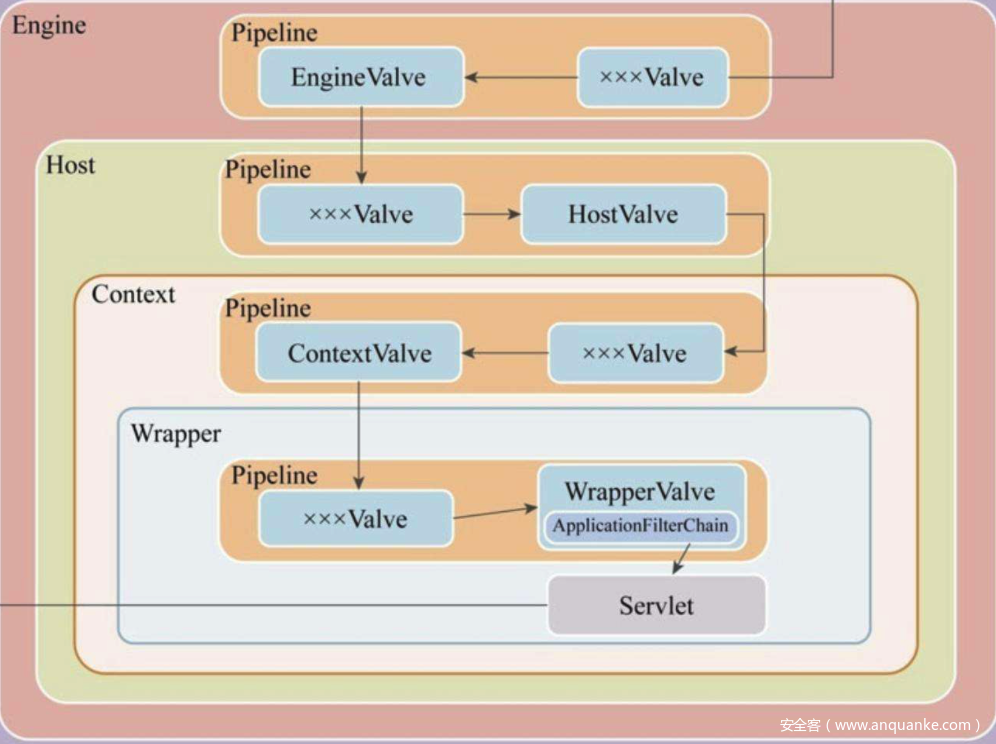

Connector将解析好的Request对象传递给Container，Container使用Pipeline-Valve管道来处理请求，如下图Pipeline请求流程。直到WrapperValve创建并调用ApplicationFilterChain，最后调用Servlet执行路由处理。

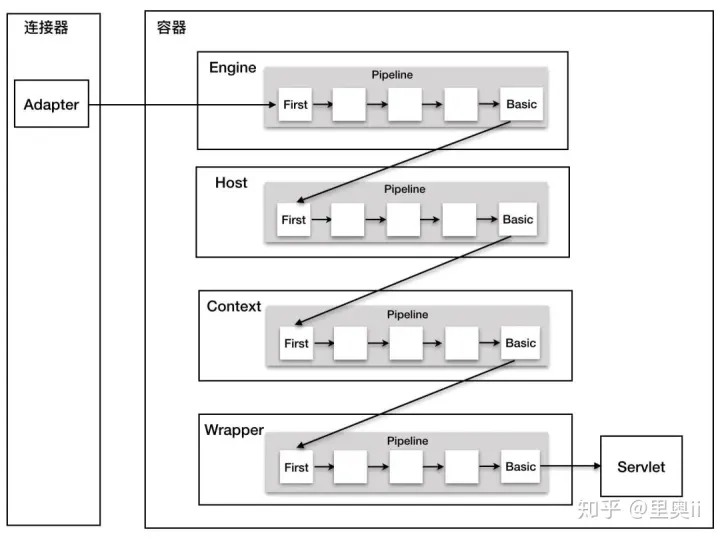

容器通过 Pipeline-Valve 责任链，对请求一次处理，invoke 处理方法，每个容器都有一个 Pipeline，触发第一个 Valve，这个容器的 valve 都会被调到，不同容器之间通过 Pipeline 的 getBasic 方法，负责调用下层容器的第一个 Valve。

整个调用链由连接器中的 adapter 触发，调用 engine 中的第一个 Valve。

// Calling the container
connector.getService().getContainer().getPipeline().getFirst().invoke(request, response);

wrapper 容器的最后一个 valve 创建一个 filter 链，并调用 doFilter 方法，最终会调用到 servlet 的 service 方法。

final class StandardWrapperValve
     extends ValveBase {

    @Override
       public final void invoke(Request request, Response response)
           throws IOException, ServletException {
           // ...

           ApplicationFilterChain filterChain =
                ApplicationFilterFactory.createFilterChain(request, wrapper, servlet);

        // Call the filter chain for this request
        // NOTE: This also calls the servlet's service() method
        Container container = this.container;
        try {
            if ((servlet != null) && (filterChain != null)) {
                // Swallow output if needed
                if (context.getSwallowOutput()) {
                    try {
                        SystemLogHandler.startCapture();
                        if (request.isAsyncDispatching()) {
                            request.getAsyncContextInternal().doInternalDispatch();
                        } else {

                        // dofilter
                            filterChain.doFilter(request.getRequest(),
                                    response.getResponse());
                        }
                    } finally {
                        String log = SystemLogHandler.stopCapture();
                        if (log != null && log.length() > 0) {
                            context.getLogger().info(log);
                        }
                    }
                } else {
                    if (request.isAsyncDispatching()) {
                        request.getAsyncContextInternal().doInternalDispatch();
                    } else {
                        // dofilter
                        filterChain.doFilter
                            (request.getRequest(), response.getResponse());
                    }
                }

            }
        } catch() {
        // ...
        }
    }
}
