PWM模块(包含软启动)

软启动

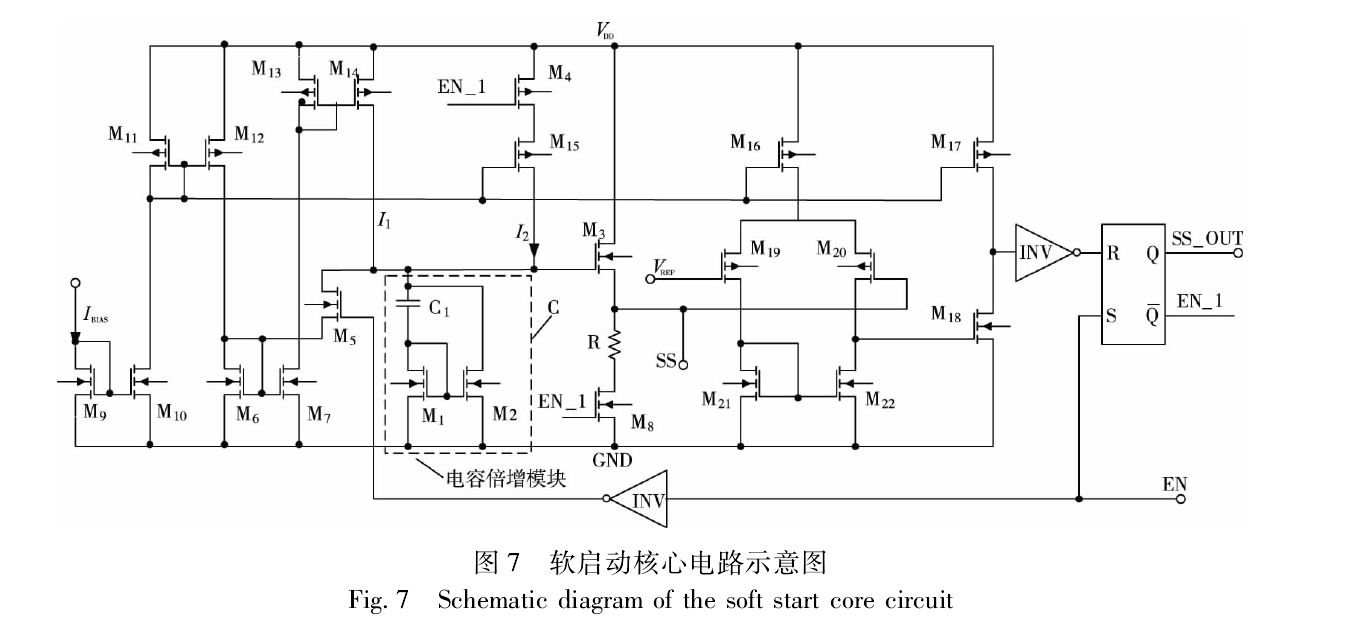

在原参考论文中运用电流镜的方式,将电流减小,还运用电容倍增模块,减小版图面积

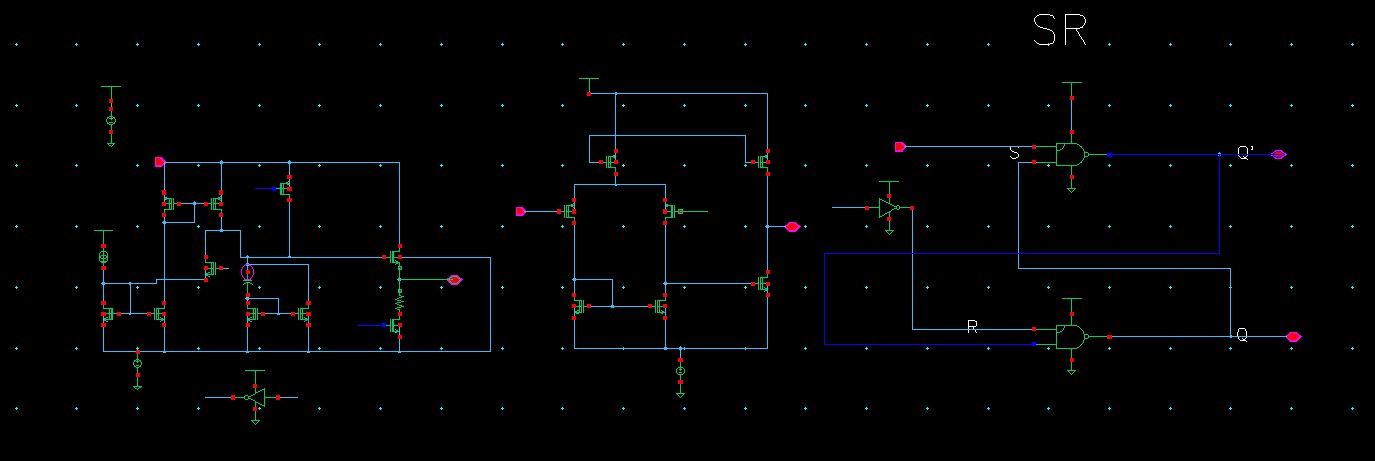

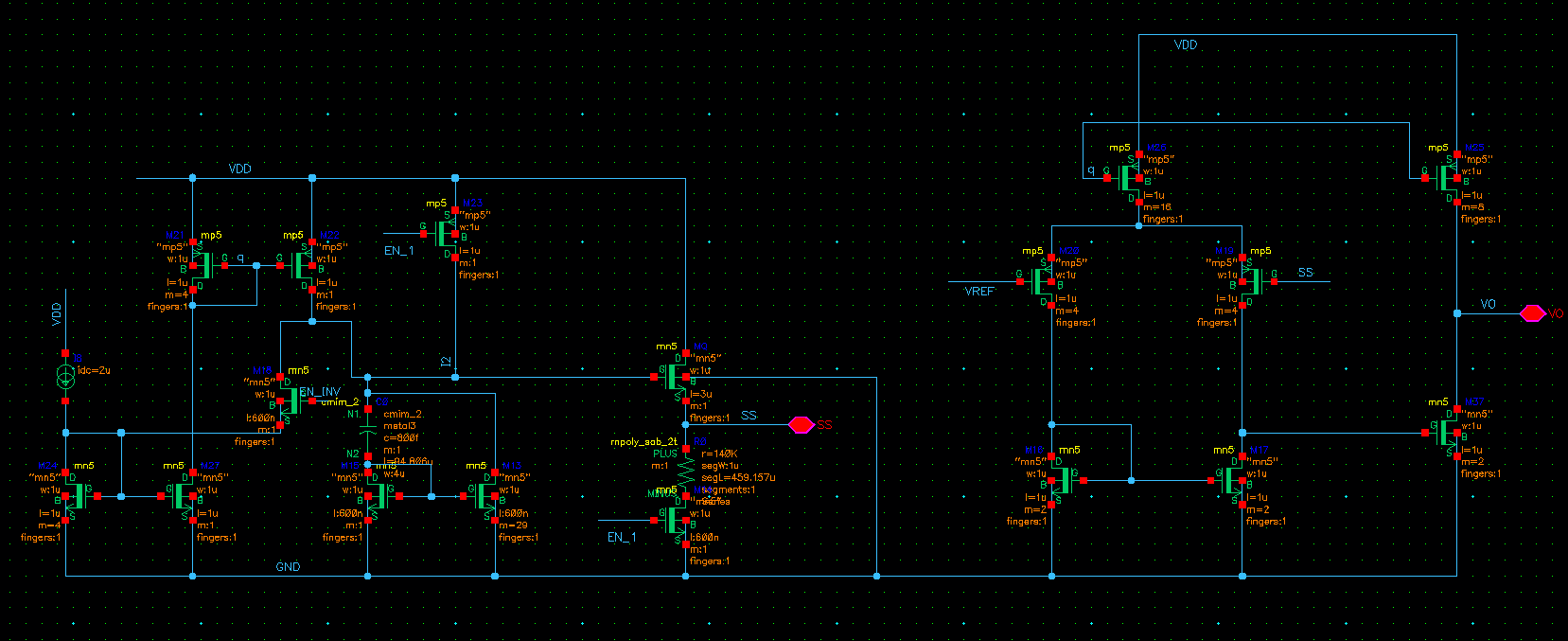

 开始工作之前,EN=0,将电容放电,输出SS_OUT=0,EN_1=1,工作时,EN=1,电容充电,当 SS 端电压大于 VREF时,软启动过程结束,

输出 SS_OUT =1,EN_1=0

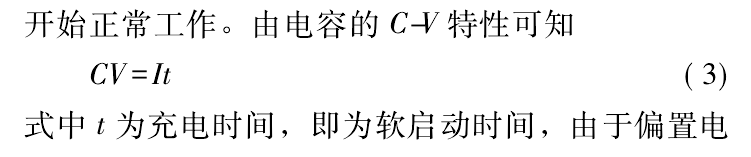

 参考文献:一种用于 DC- DC 开关电源芯片的新型软启动电路 张在涌

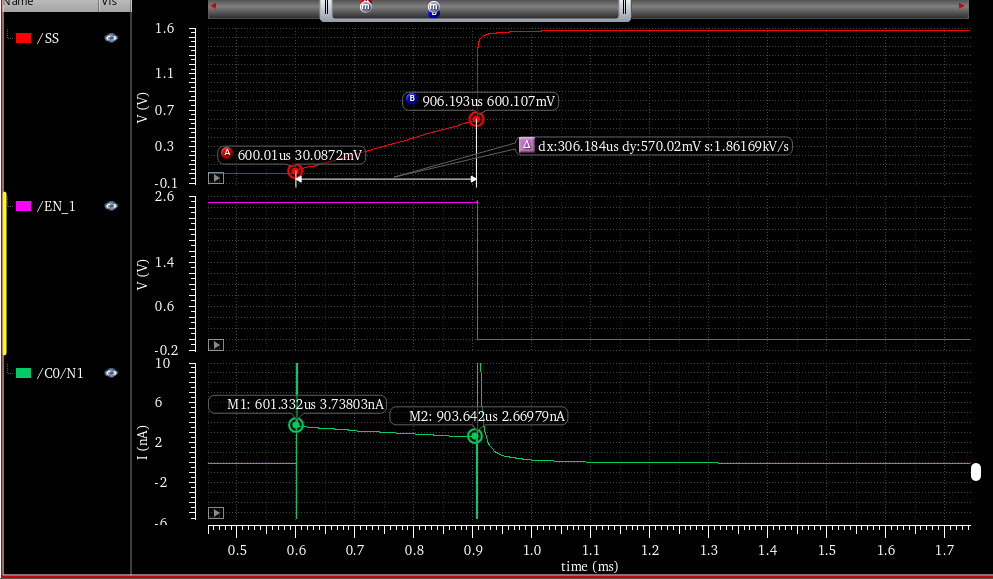

软启动输出电压由0-0.6v的时间大概在300us

 改进后的升压电路,比较器

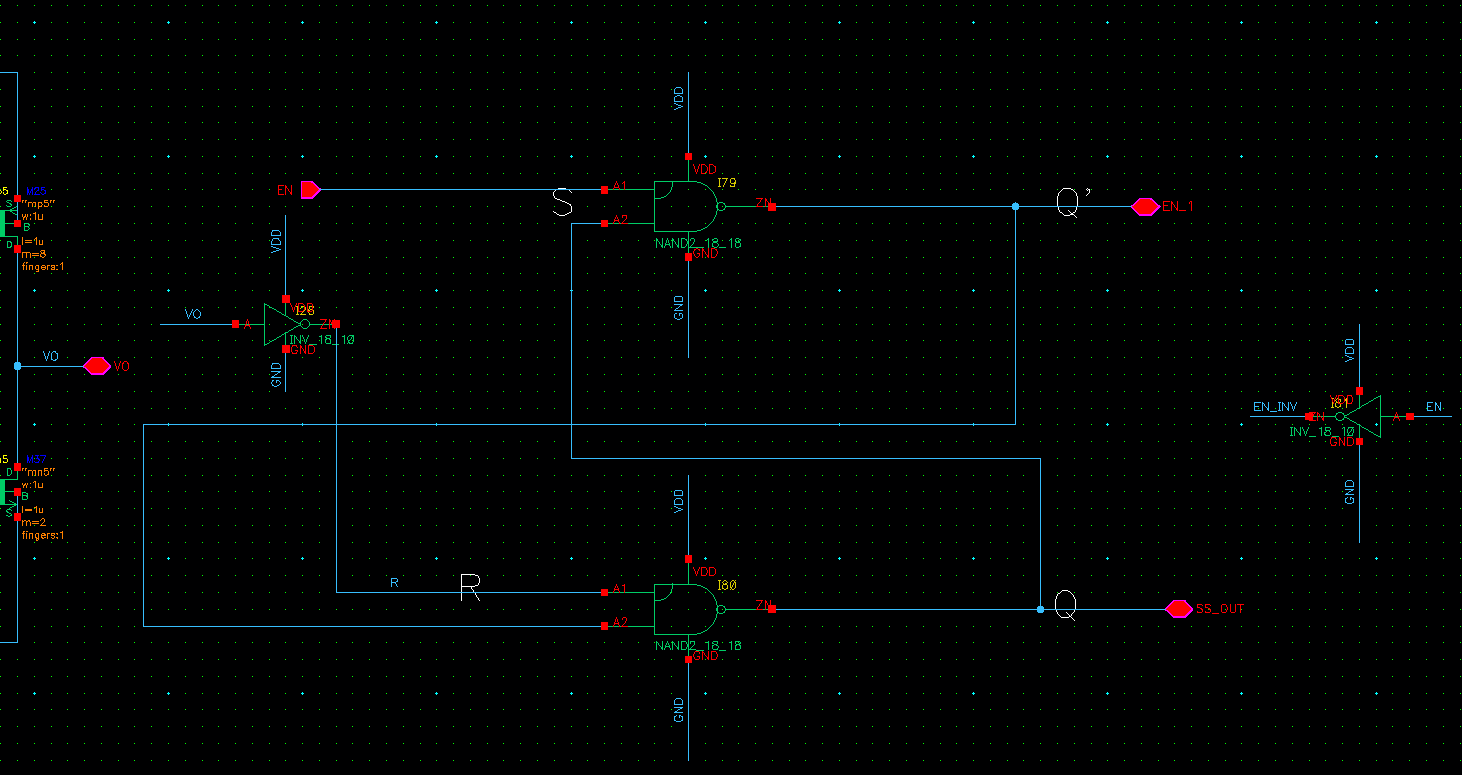

 SR触发器

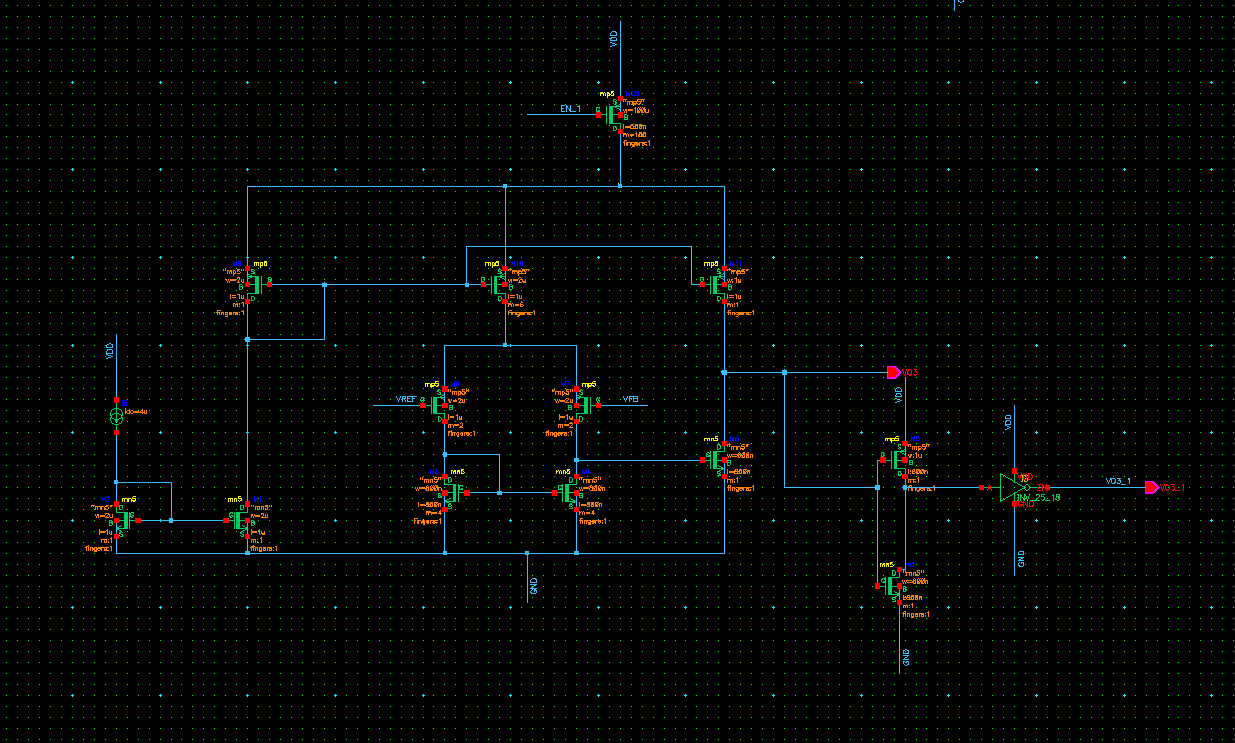

 反馈电压和基准电压的比较

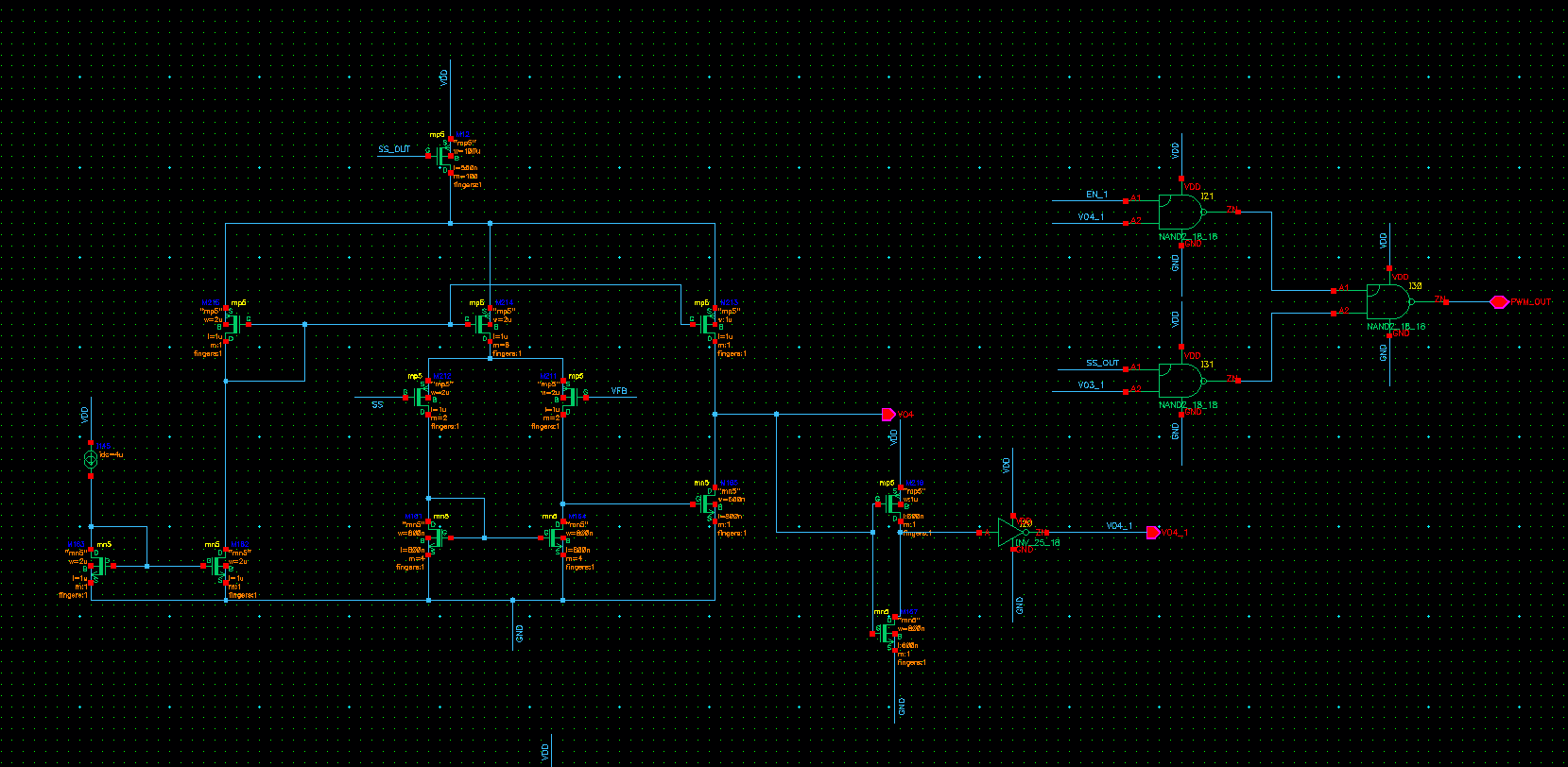

 软启动电压和反馈电压的比较

 在反馈电压由0-0.6开始抬升时,先和软启动电压进行比较,目的为保护电路,在反馈电压在0.6V上下波动时,再和基准电压进行比较,与非门的逻辑是为了得出最终结果,即不管和什么比较,都从PWM_OUT输出结果

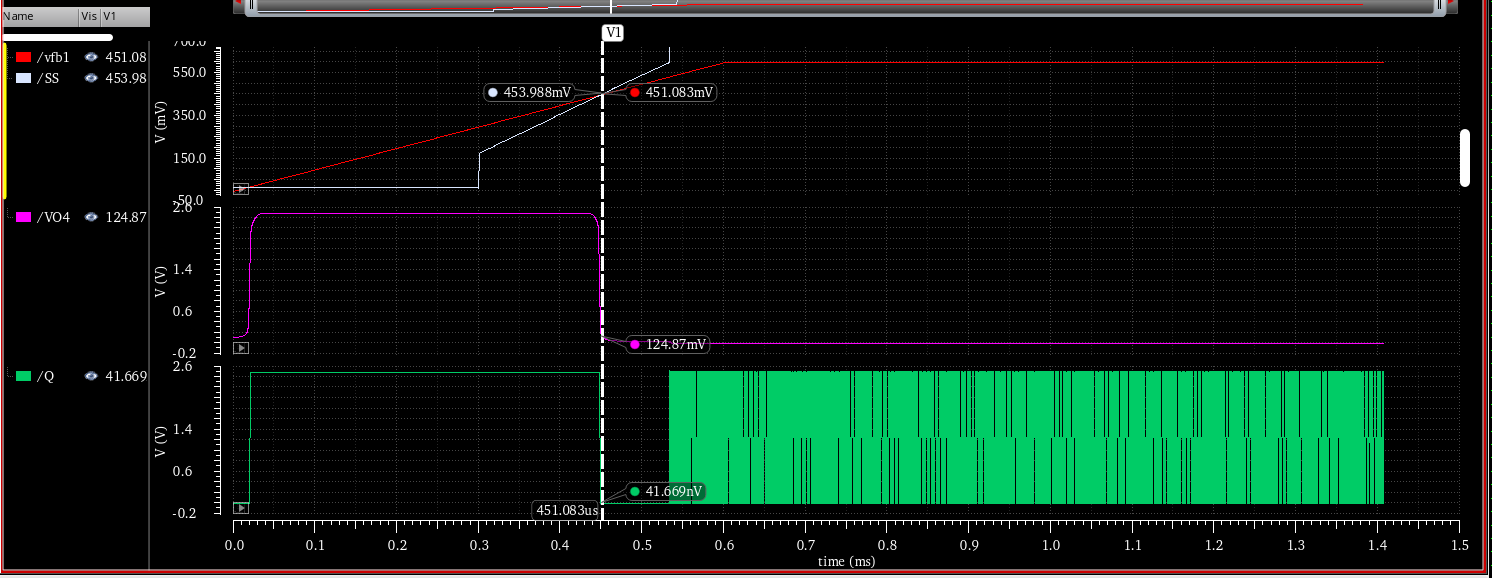

以下为仿真结果

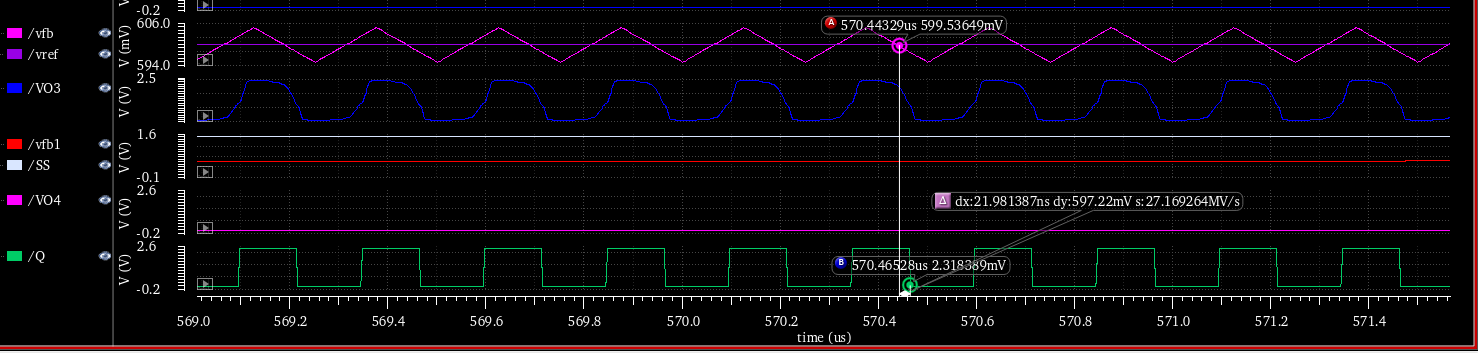

 仿真中,因为没有连接系统,故给出两个反馈电压,在VFB1缓慢抬升时,和SS比较,SS_OUT,EN_1控制两个比较器什么时候工作,VO4,VO3为两个比较器的输出,Q为总体结果

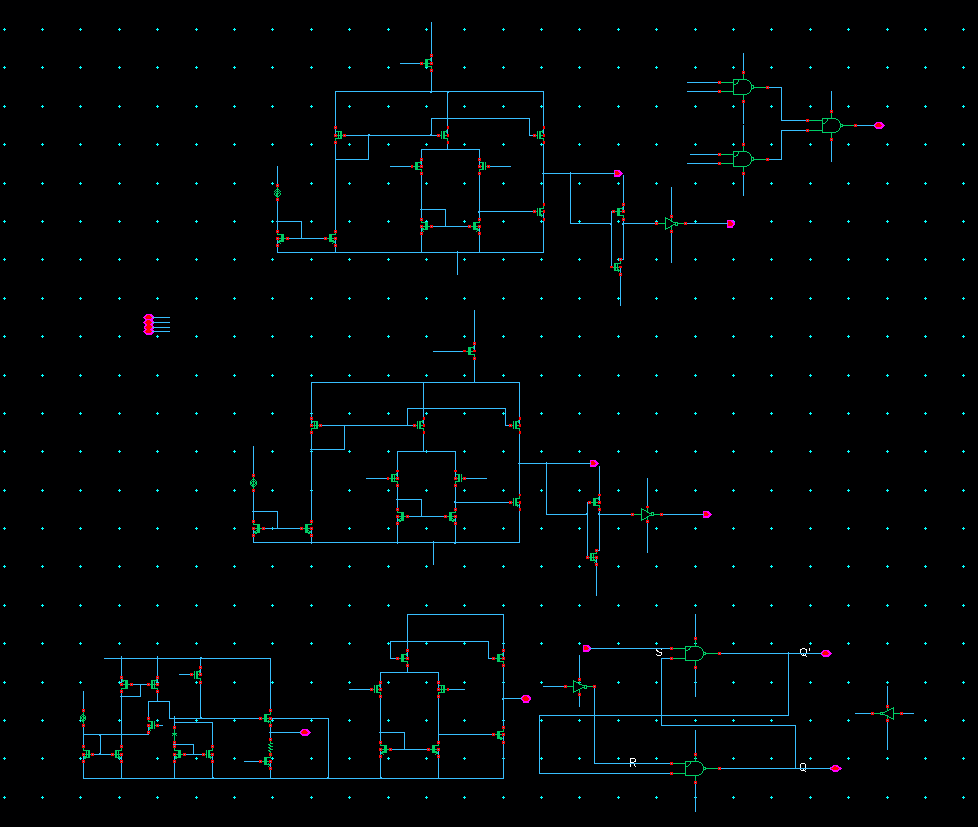

PWM模块整体电路
