BG

带隙

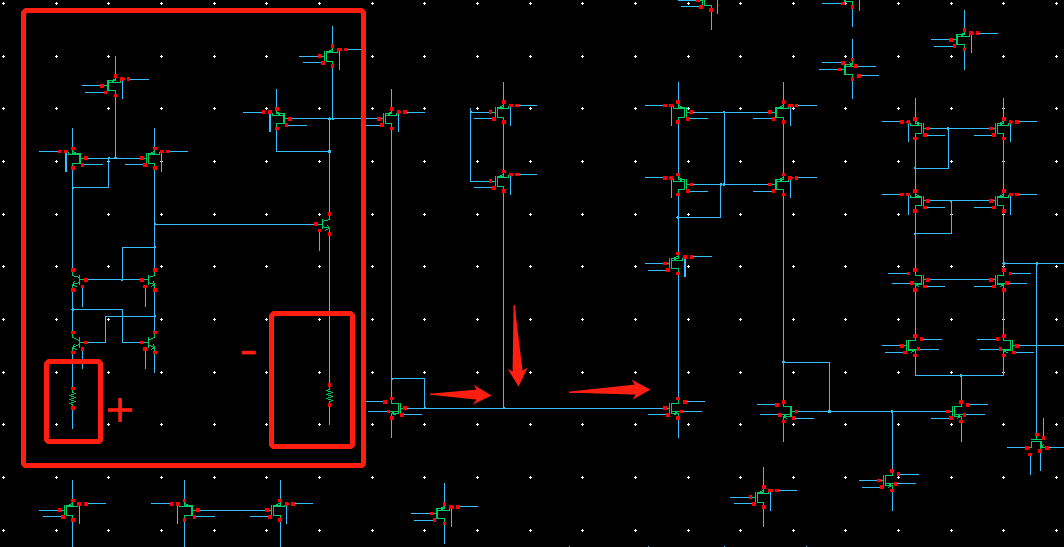

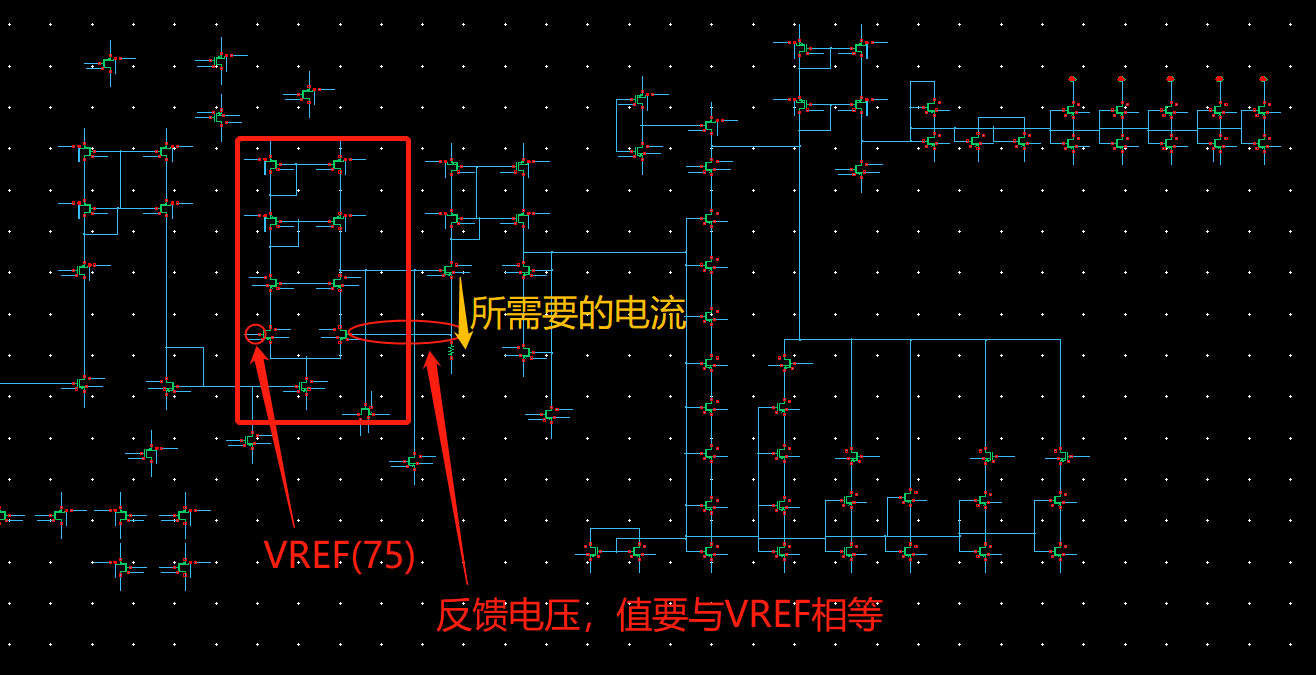

 左边的框图整个相当于是一个带隙，标“+”表示正温度系数，“-”表示负温度系数，右边的方向标，相当于，两路电流流向右边电路

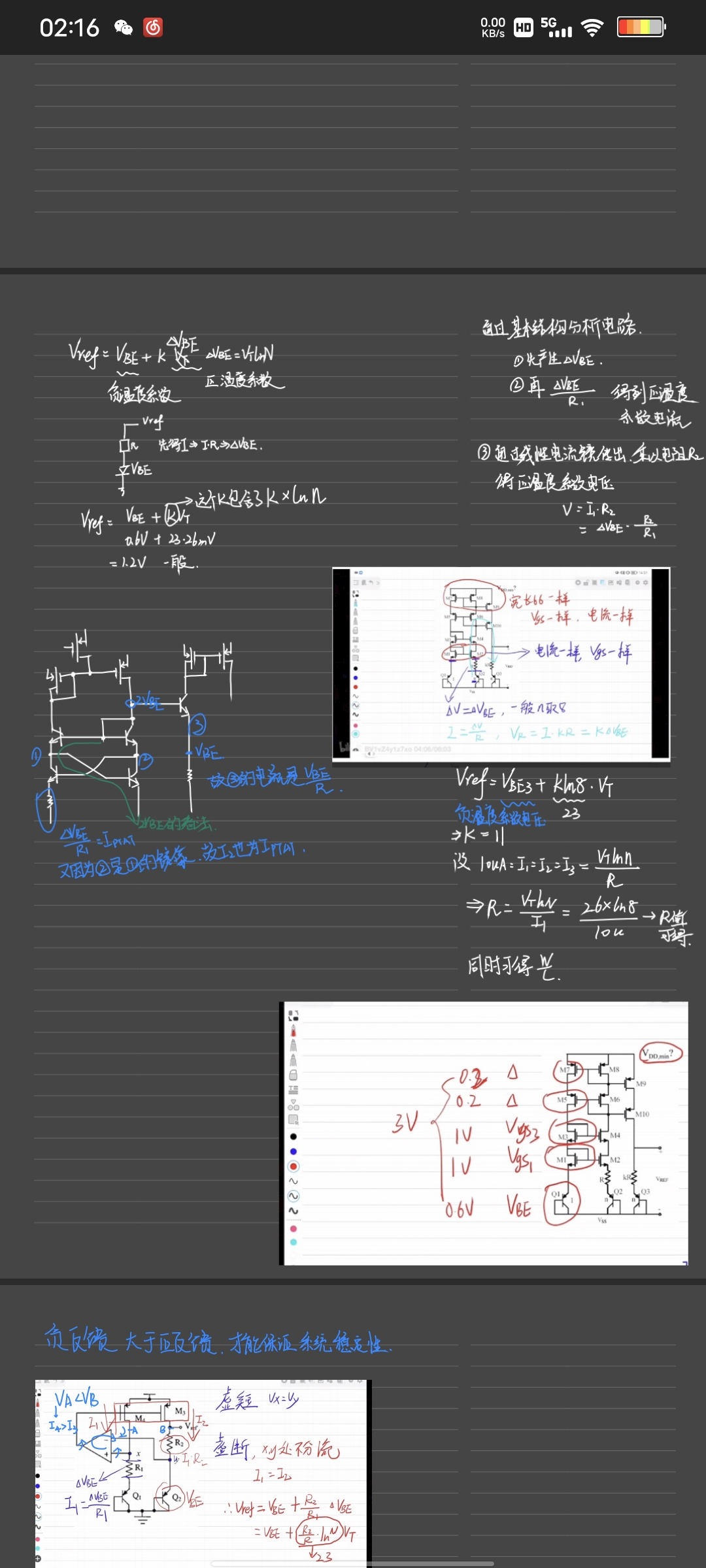

带隙详细分析

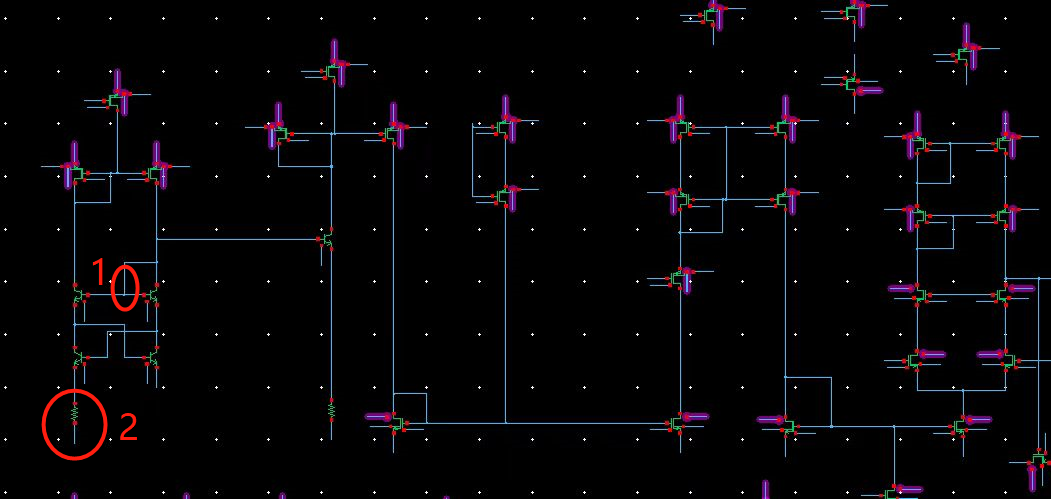

 1点电压为2VBE,2点电压为△VBE，也就是VTlnn,VBE为负，△VBE为正，故2电压对应的电流为正，

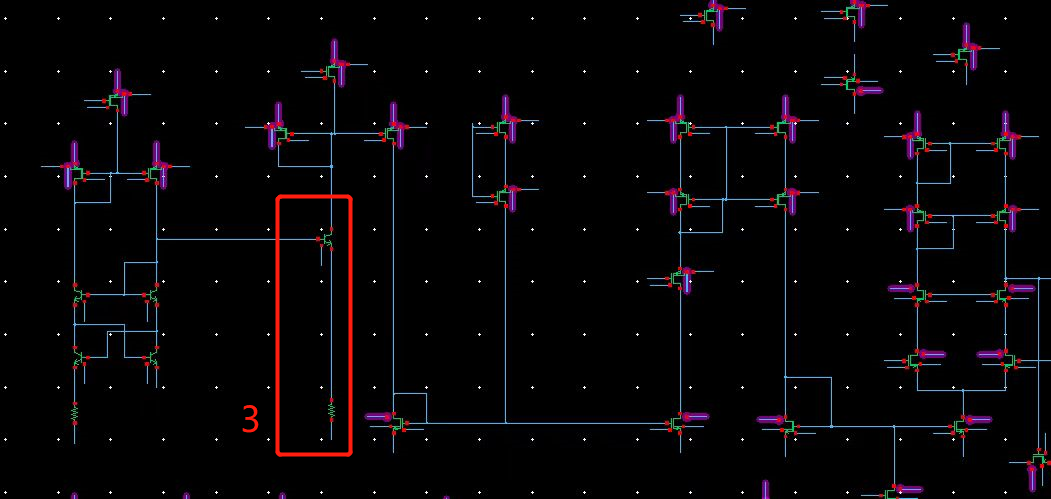

 又因为3出处只连接了一个三极管，相当于2VBE直消除了一个，故为负的电流，

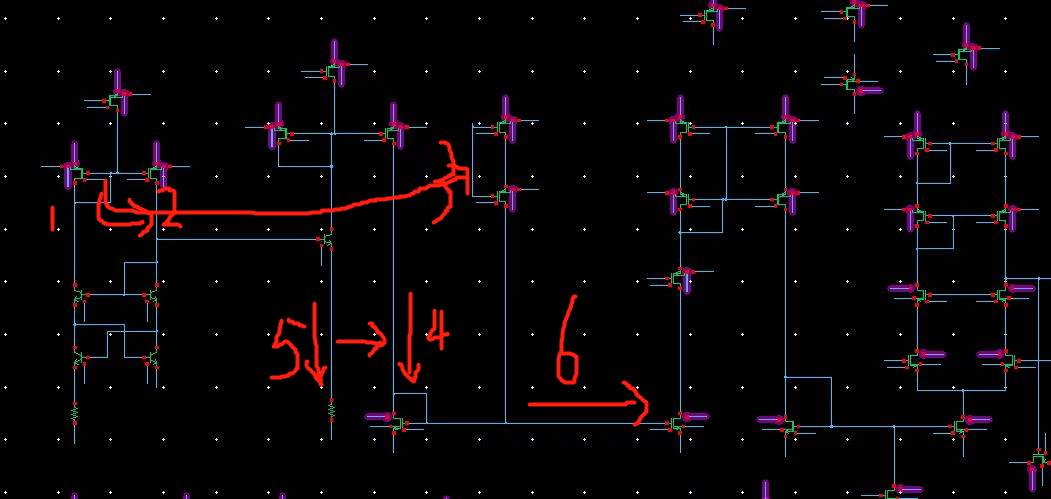

 又因为，2，3是1的电流镜像，4是5的电流镜像，6又是3,4电流之和，故正负电流在6处抵消，得到与温度无关恒定电流。

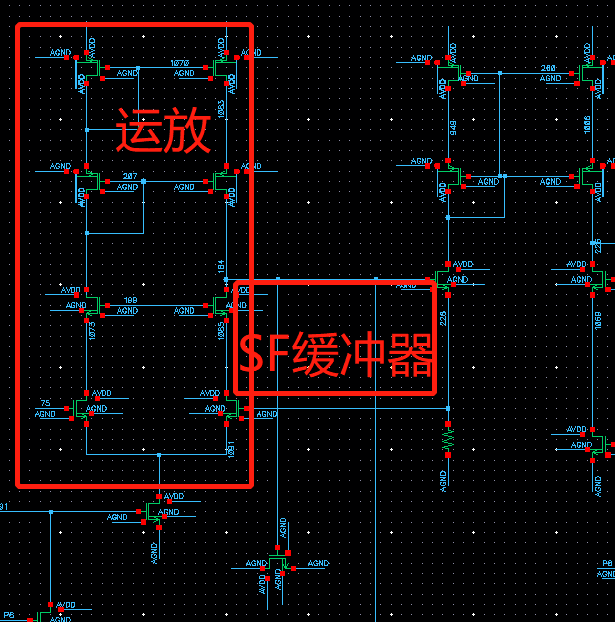

 运放构成缓冲器不放大电压，利用电压跟随器的输入阻抗高和输出阻抗低特点，我们将电压跟随器放在放大电路的中间级，以隔离前后级之间的影响，起到过度缓冲作用。

开环运放增益无穷大

https://zhuanlan.zhihu.com/p/555744476?utm_id=0

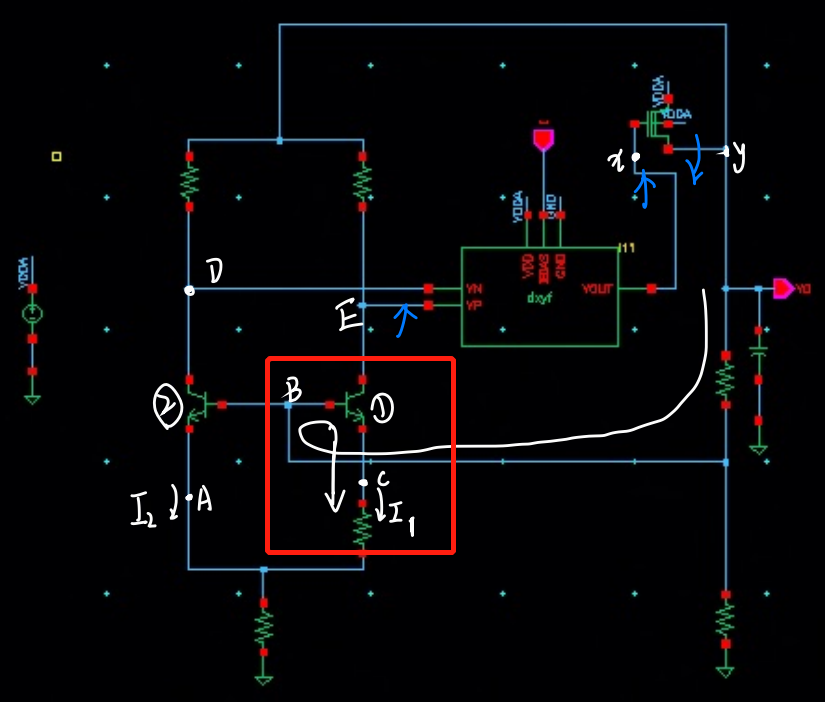

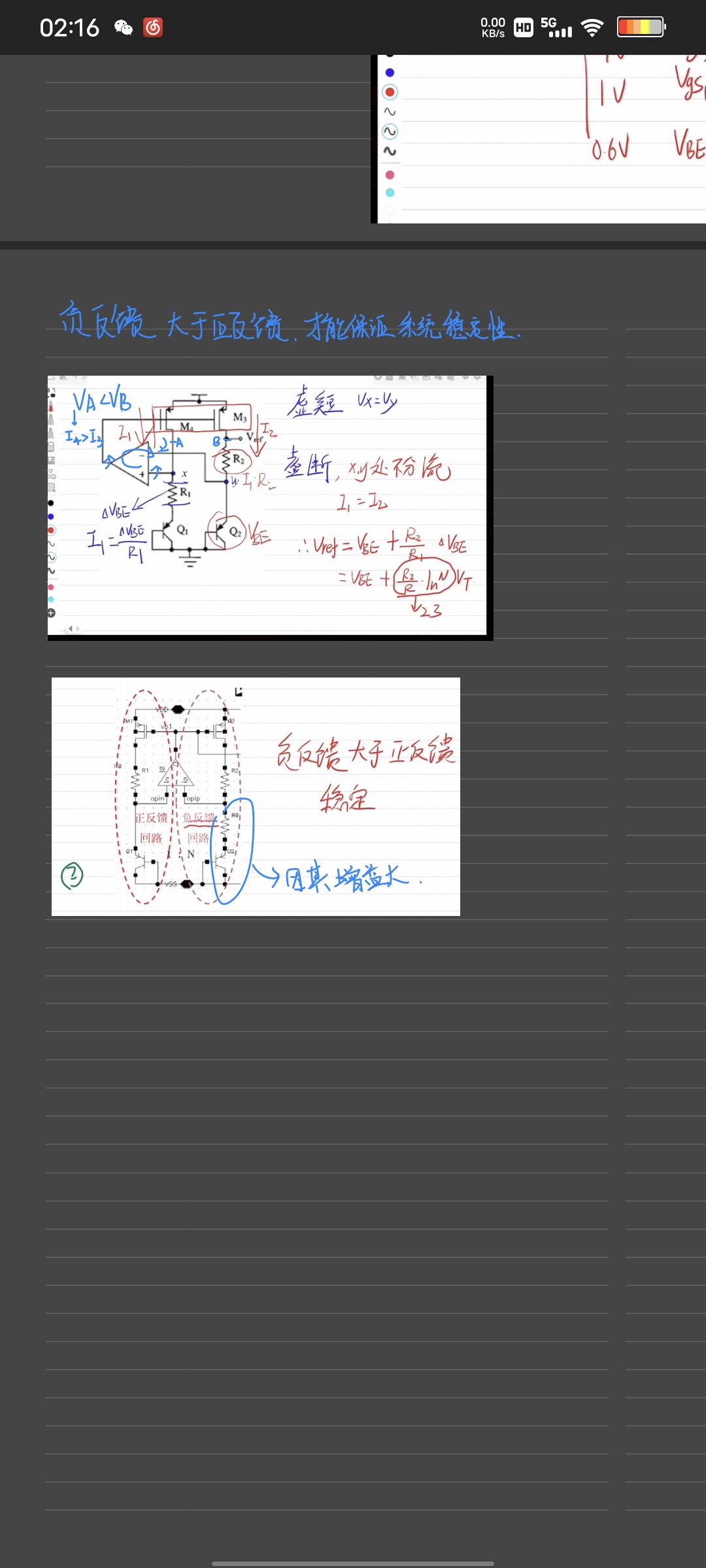

 VB的电压变化VC未必随之变化，但VE一定随之变化，当y点降低时，E点电压也降低，我的理解：正输入和运放单端输出构成的回路，一般为负反馈环路，负反馈回路增益大于正反馈回路增益，电路才稳定
