2023版 STM32实战4 滴答定时器精准延时

合集 - STM32(12)

1.2023版 STM32实战3 按键外部中断(电路与代码都讲解)2023-11-21

2.2023版 STM32实战4 滴答定时器精准延时2023-11-22

3.2023版 STM32实战5 基本定时器中断2023-11-234.2023版 STM32实战6 输出比较(PWM)包含F407/F103方式2023-11-245.2023版 STM32实战7 通用同步/异步收发器（串口）F103/F4072023-11-256.2023版 STM32实战8 独立看门狗（IWDG）2023-11-277.2023版 STM32实战1 LED灯驱动(电路与代码都讲解)2023-11-188.2023版 STM32实战2 按键驱动(电路与代码都讲解)2023-11-209.Keil调试STM32卡死在文件startup_stm32f10x_hd.s的B处2024-01-0410.基于STM32的FreeRTOS智能手环（毕业设计）2024-01-0611.基于STM32循迹避障蓝牙操作四驱小车（毕业设计）2024-01-0712.C++基础 -19- 类中的隐藏问题2024-01-10

收起

SysTick简介与特性

-1- SysTick属于系统时钟。

-2- SysTick定时器被捆绑在NVIC中。

-3- SysTick可以产生中断,且中断不可屏蔽。

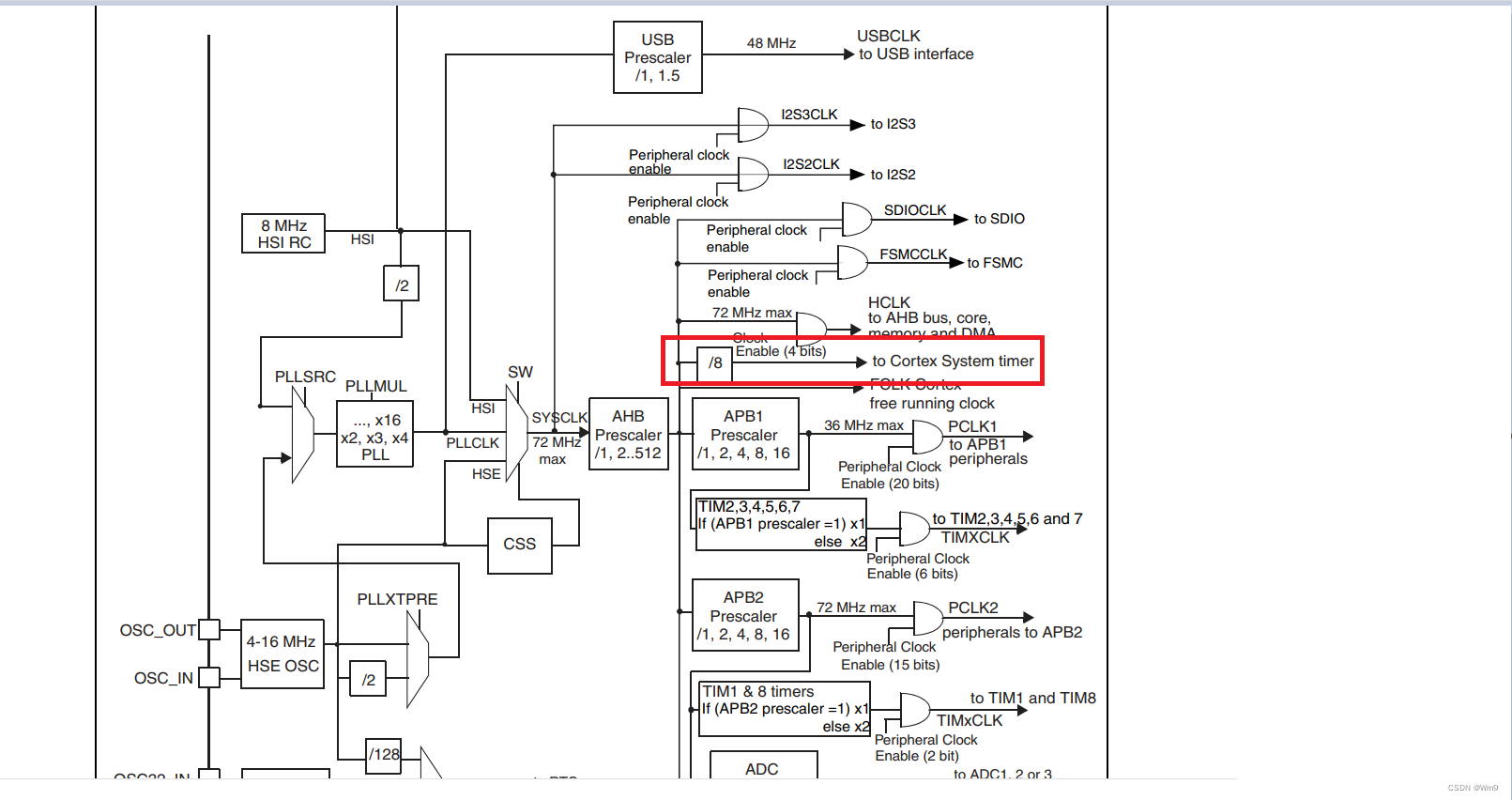

SysTick的时钟源查看

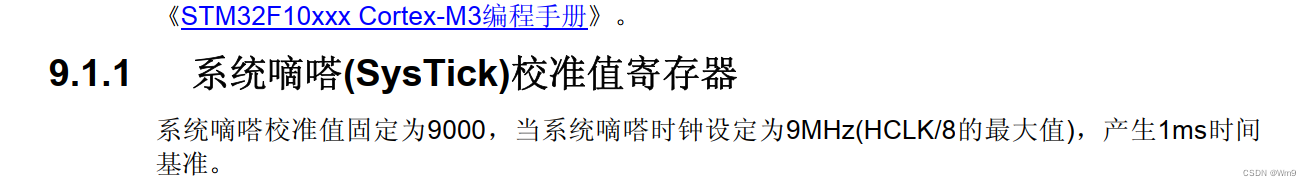

通过时钟树可以看出滴答的时钟最大为72MHZ/8=9MHZ







代码编写（已经验证，可直接拷贝使用）

SysTick源文件



#include "Systick.h"

static u8  fac_us=0;
static u16 fac_ms=0;

void Sys_Tick_Init(void)
{
    SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);
    fac_ms=SystemCoreClock/8000;
    fac_us=SystemCoreClock/8000000;
}


void Delay_Ms(u16 nms)
{
    u32 temp;
    //倒数值,fac_ms代表一毫秒所需节拍数,与形参乘法运行得到所需的全部节拍数
    SysTick->LOAD=(u32)nms*fac_ms;
    //清空计数器
    SysTick->VAL =0x00;
    //对控制寄存器第0位写1代表始能
    SysTick->CTRL|=SysTick_CTRL_ENABLE_Msk ;
    //这句话的意思控制寄存器是使能的且时间还未到达,就会一直卡在此处
    do
    {
        temp=SysTick->CTRL;
    }while((temp&0x01)&&!(temp&(1<<16)));
    //对控制寄存器第0位写1代表示除能
    SysTick->CTRL&=~SysTick_CTRL_ENABLE_Msk;
    //清空计数器
    SysTick->VAL =0x00;

}

void Delay_Us(u32 nms)
{
    u32 temp;
    //倒数值,fac_ms代表一毫秒所需节拍数,与形参乘法运行得到所需的全部节拍数
    SysTick->LOAD=(u32)nms*fac_us;
    //清空计数器
    SysTick->VAL =0x00;
    //对控制寄存器第0位写1代表始能
    SysTick->CTRL|=SysTick_CTRL_ENABLE_Msk ;
    //这句话的意思控制寄存器是使能的且时间还未到达,就会一直卡在此处
    do
    {
        temp=SysTick->CTRL;
    }while((temp&0x01)&&!(temp&(1<<16)));
    //对控制寄存器第0位写1代表示除能
    SysTick->CTRL&=~SysTick_CTRL_ENABLE_Msk;
    //清空计数器
    SysTick->VAL =0x00;

}



主函数

#include "stm32f10x.h"
#include "Systick.h"

void LED_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOE, ENABLE);
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
    GPIO_Init(GPIOE, &GPIO_InitStructure);

}



int main(void)
{
    Sys_Tick_Init();
    LED_Init();
    while(1)
    {
        GPIO_ResetBits(GPIOB,GPIO_Pin_5);
        GPIO_ResetBits(GPIOE,GPIO_Pin_5);
        Delay_Ms(500);
        GPIO_SetBits(GPIOB,GPIO_Pin_5);
        GPIO_SetBits(GPIOE,GPIO_Pin_5);
        Delay_Ms(500);
    }
}

工程获取

三连后私信获取
