电路图

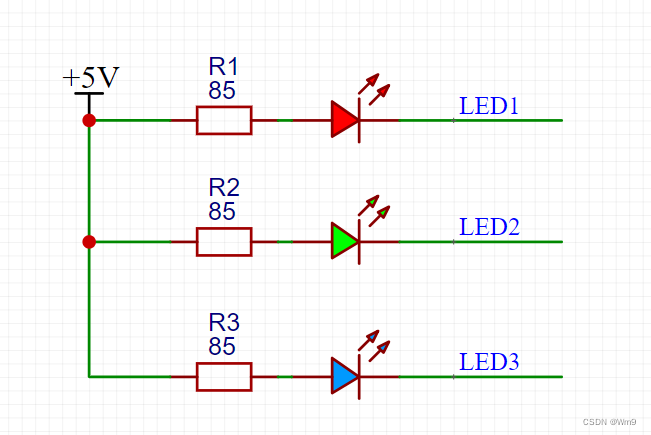

常规画法（带限流电阻计算公式）



设LED 电流为20mA(统一单位为 0.02A) 电压为3.3V

限流电阻=(电源电压-负载正向工作电压)/工作电流

限流电阻=(5V-3.3V)/0.02mA=1.7/V0.02A=85R

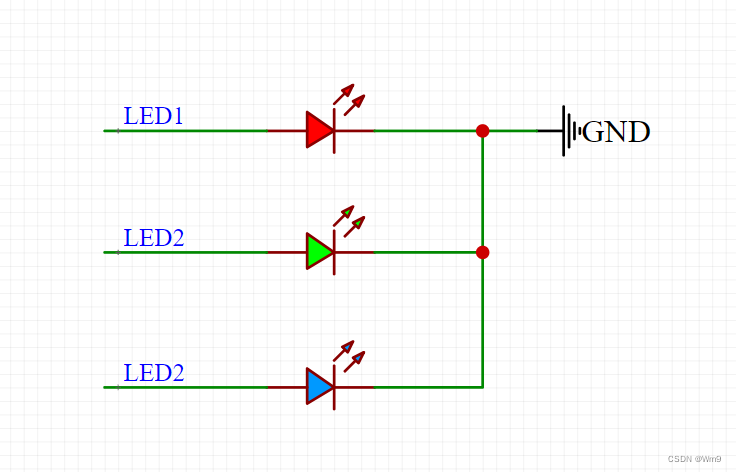

省事画法（直接用IO输出）





代码（直接拷贝使用）

找对引脚！！！

这是一个LED闪烁的demo
为了新手方便我直接都写在了main.c文件



?

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

#include "stm32f10x.h"     void LED_Init(void) {     GPIO_InitTypeDef GPIO_InitStructure;     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOE, ENABLE);     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;     GPIO_Init(GPIOB, &GPIO_InitStructure);     GPIO_Init(GPIOE, &GPIO_InitStructure);   }   void delay(u32 time) {     while(time--); }   int main(void) {       LED_Init();     while(1)     {         GPIO_ResetBits(GPIOB,GPIO_Pin_5);         GPIO_ResetBits(GPIOE,GPIO_Pin_5);         delay(8000000);         GPIO_SetBits(GPIOB,GPIO_Pin_5);         GPIO_SetBits(GPIOE,GPIO_Pin_5);         delay(8000000);         } }



　　

工程获取

三连后点评论区获取
