国产替代新选择：CCLink IE与EtherCAT网关在制药行业的应用，配置详解

在制药行业，自动化设备的互联互通是提高生产效率和产品质量的关键。Wen-lian-ji-shu的CCLinkIE转EtherCAT网关，作为国产替代方案，正在逐步取代传统进口设备，推动行业智能化进程。

通过该网关，三菱PLC与伺服电机之间的通信变得更加高效、稳定。CCLinkIE协议的高带宽特性，结合EtherCAT的实时性，确保了数据传输的快速响应，满足制药生产对精确控制和实时监测的要求。这一技术的应用，不仅降低了企业对国外品牌的依赖，还有效减少了采购成本和维护难度。

在实际应用中，CCLinkIE转EtherCAT网关实现了多种设备的无缝连接，使得生产线的各个环节能够实时共享信息，提升了整体生产效率。尤其是在复杂的制药流程中，实时数据反馈和设备状态监控显得尤为重要。通过国产替代，企业不仅能够享受到技术创新带来的红利，还能在政策支持下，增强自主研发能力。

总之，稳联技术的CCLinkIE转EtherCAT网关为制药行业提供了一个可靠的国产替代选择，助力企业在全球竞争中提升核心竞争力，推动行业的智能化和现代化进程。

以下是模块参数设置步骤--CC-Link IE Filed网络组态创建工程

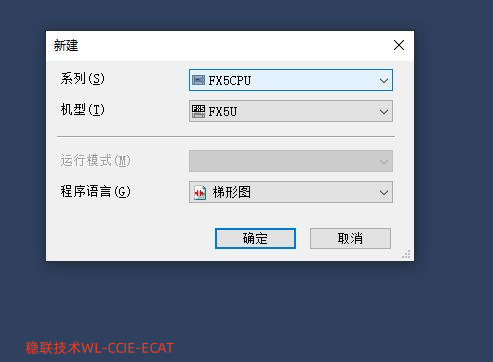

1.双击MELSEC 图标GX Works3打开软件，在左上角工具栏选择“创建新项目”，弹出 “新建”界面，选择使用控制器的系列以及机型，然后选择程序逻辑语言，点击“确定”按钮创建项目，项目创建完成之后，界面跳转到POU程序编程界面；

CC-Link从站设备组态
在软件界面左侧列表中，依次选择展开<参数>、、<模块参数>，出现<以太网端口>选项；
![](https://img2024.cnblogs.com/blog/3615218/202504/3615218-20250403153643109-199870245.jpg

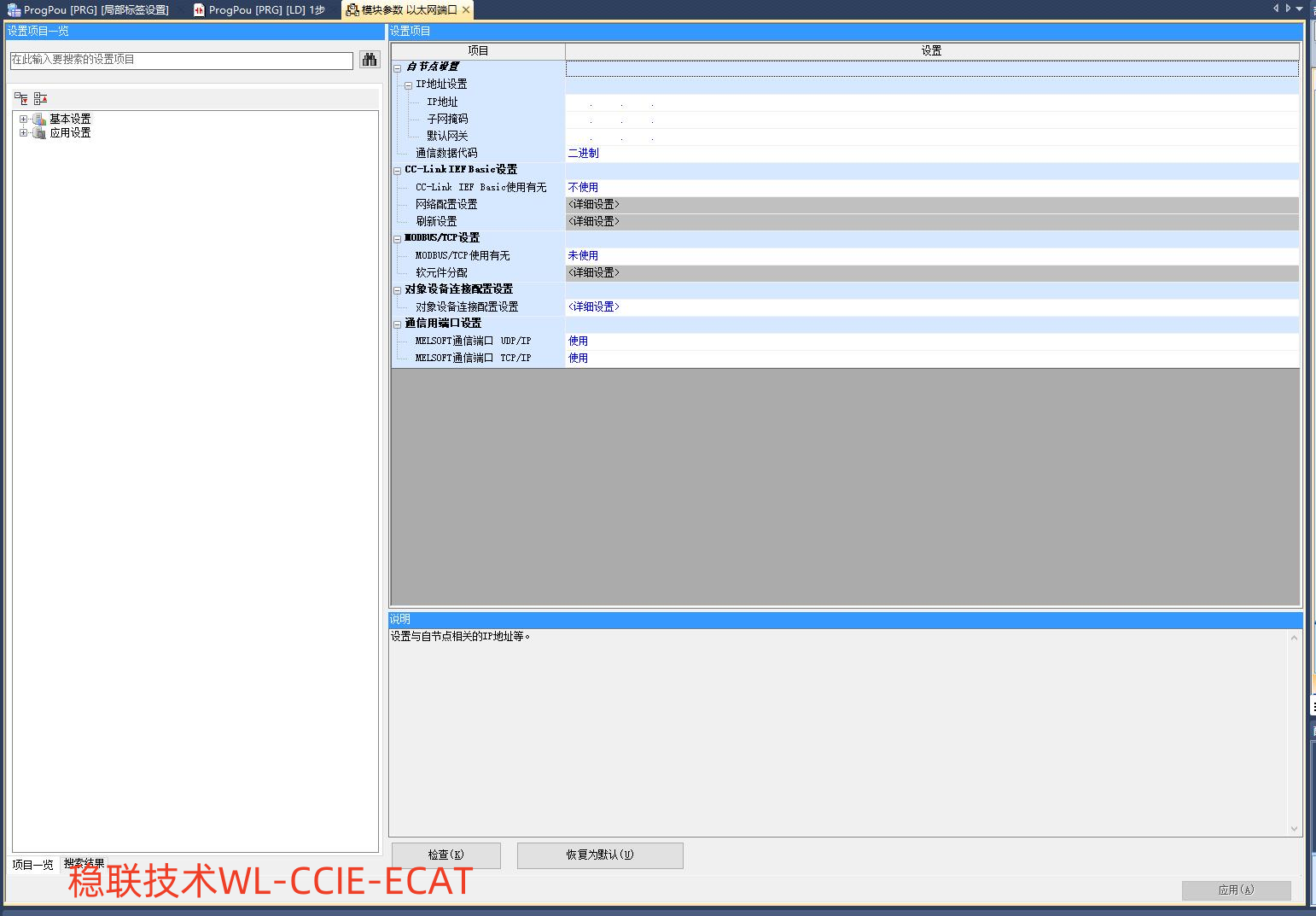

双击“以太网端口”，弹出配置界面；

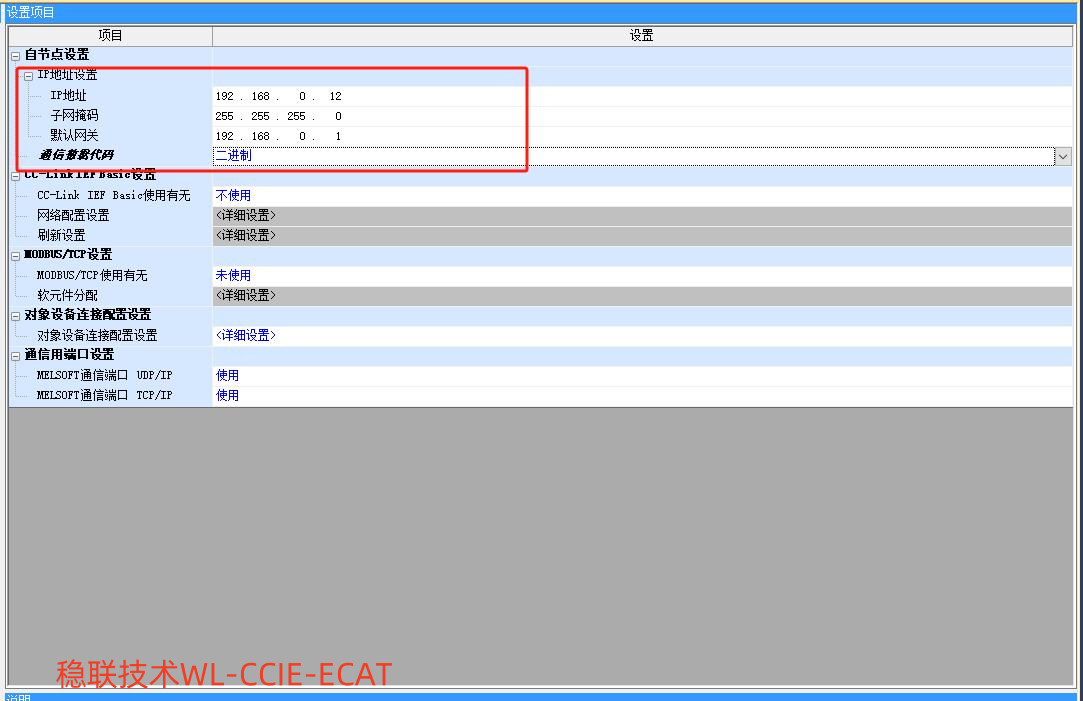

在“设置项目”窗口>“自节点设置”区域，进行CCLink主站IP地址参数设定，将我们需要配置IP地址进行写入，如图所示：

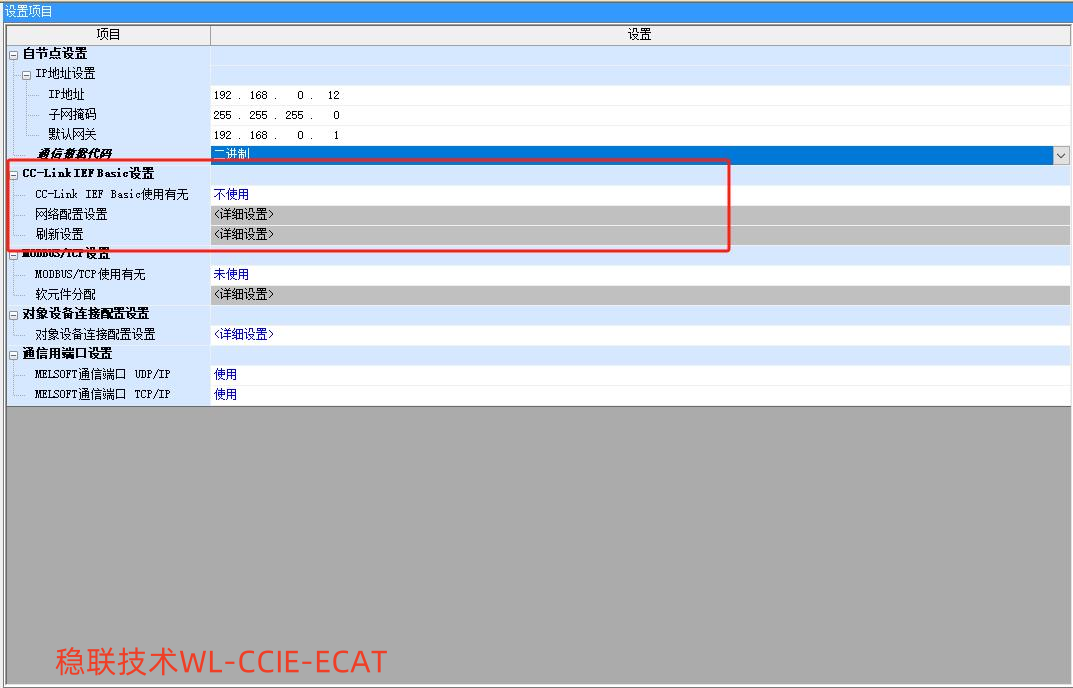

在<设置项目>窗口-->“CC-Link IEF Basic”区域，进行CCLink从站参数设定，如图所示：

在“CC-Link IEF Basic使用有无”行，修改“不使用”->“使用”，如图所示：

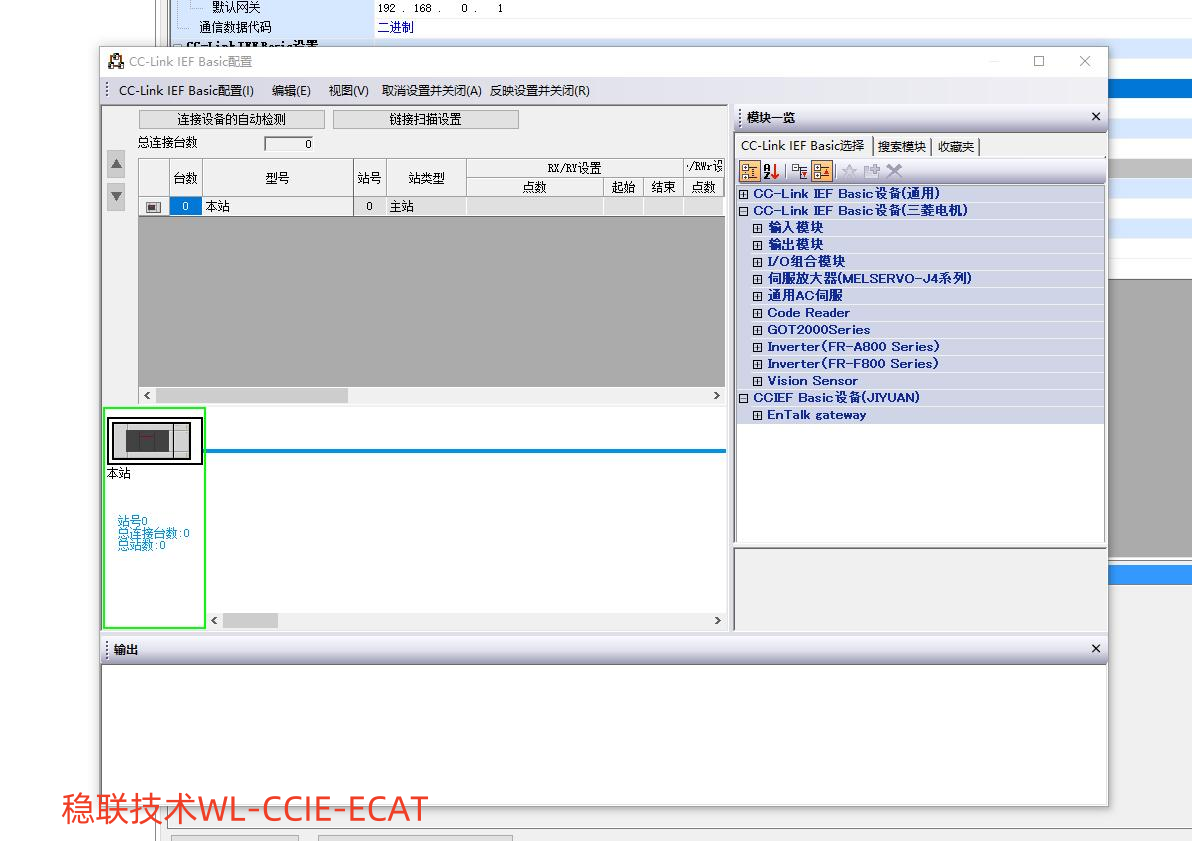

在“网络配置设置”行，双击“详细设置”，弹出“CC-Link IEF Basic配置”界面弹窗，如图所示：

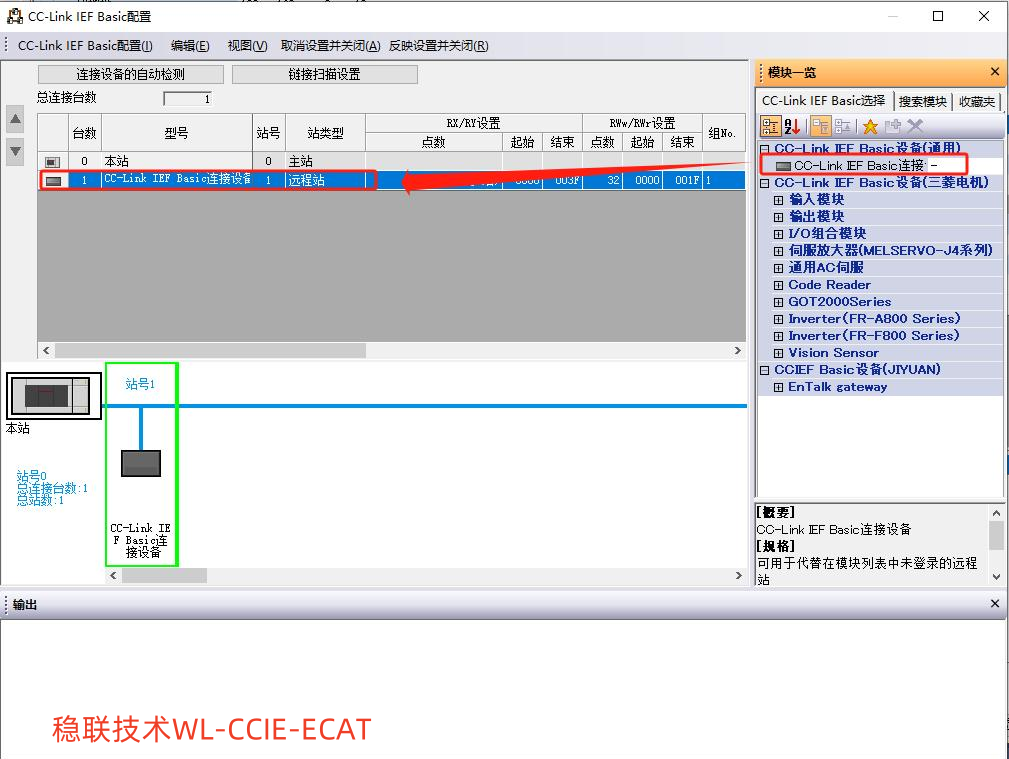

在右侧<模块一览>列表，点击展开<CC-Link IEF Basic设备（通用）>列表，将列表中展示设备拖动添加至左侧配置区域，如下图所示：

拖动配置区域界面滚动条，显示<CC-link……远程站>的IP地址配置信息，修改IP地址为需要设定地址<192.168.0.13>，如图所示：

修改完成IP地址之后，点击<反映设置并关闭>选项，弹窗出现确认窗口，单击<是>按钮，关闭<CC-link IEF Basic配置>界面，返回软件配置界面，如图所示：

在<刷新设置>行，双击<详细设置>，弹出<数据传送映射>界面，如图所示：

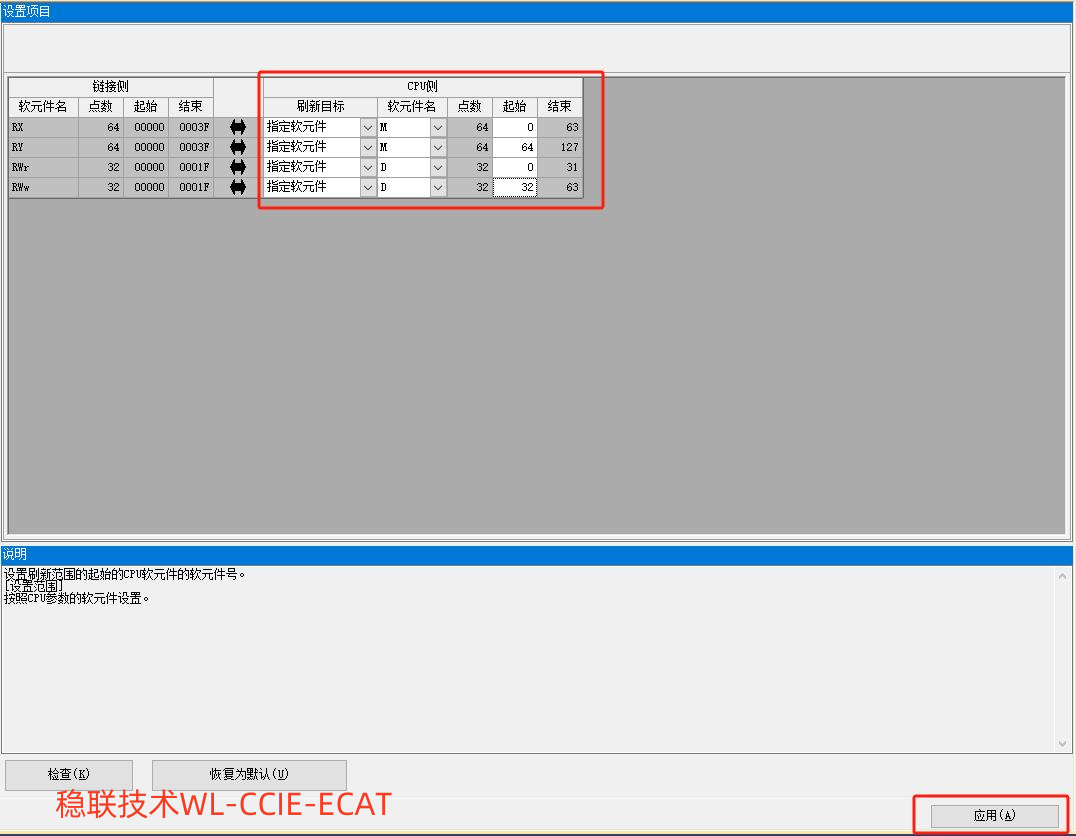

修改CPU侧<刷新目标>列为<指定软元件>项目，在与行，修改<软元件名>为，<起始>点分别为<0>、<64>；在与行，修改<软元件名>为，<起始>点分别为<0>、<32>；设定完成之后，点击右下角<应用>按钮保存设置，如图所示：

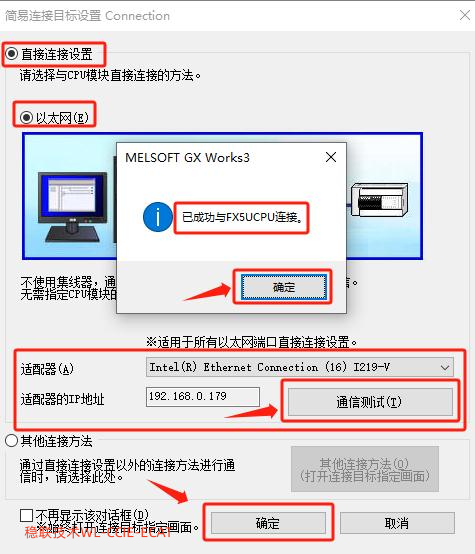

保存完毕之后，在软件<菜单栏>选择<在线-->当前连接目标...>，弹出<简易连接目标设置 Connection>窗口，勾选<直接连接设置>、<以太网>选项，在<适配器>项目行中选择对应连接PC与PLC之间的网卡，点击<通信测试>按钮，弹出窗口显示<已成功与FX5UCPU连接。>信息，则点击<确定>按钮关闭信息弹窗，返回到<简易连接目标设置 Connection>窗口，点击<确定>按钮关闭窗口，如图所示：

与PLC建立连接之后，在软件<工具栏>点击选择<写入至可编程逻辑控制器>按钮，弹出<在线数据操作>窗口，如图所示：

在<在线数据操作>窗口中，选择<写入-->全选-->执行>操作，弹出提示确认窗口，选择<是>按钮，如图所示：

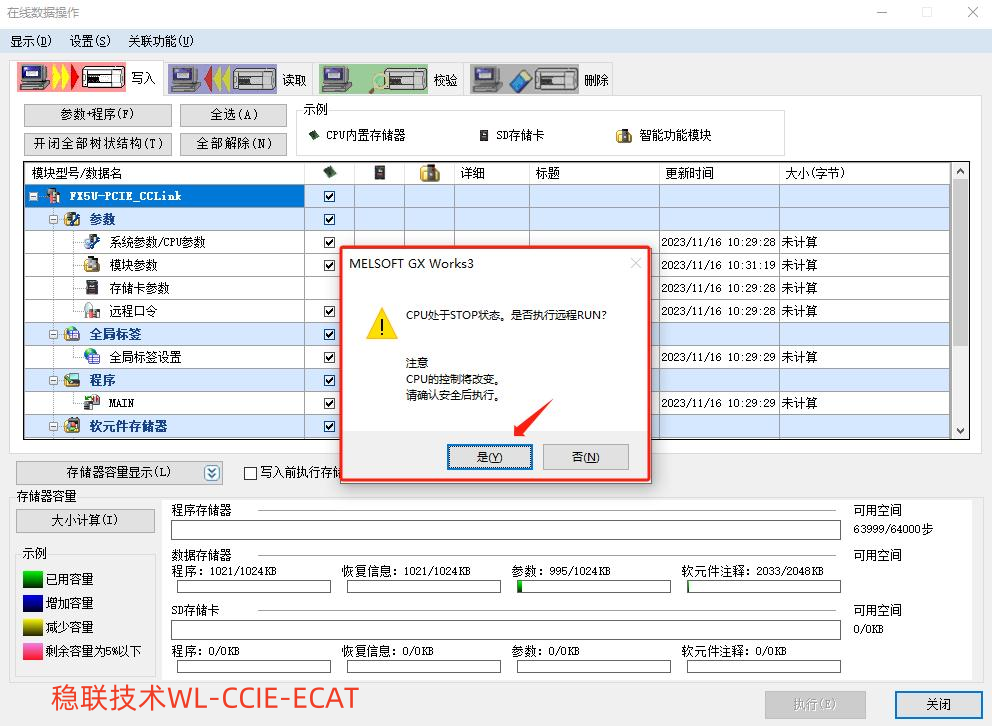

在弹出确认覆盖窗口中选择<全部是>按钮，工程配置开始下载，下载完成之后，弹出提示<切换PLC至RUN状态>窗口，选择<是>关闭窗口，如图所示：
