奇妙联动！EtherCAT转CANopen网关与传感器开启宇宙导航

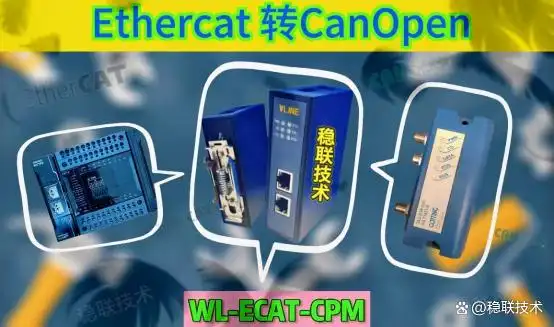

导航定位传感器在工业场景中常用于位置检测和定位，为设备的精确运行提供关键数据。当我们尝试将EtherCAT和Canopen协议与导航定位传感器连接时，却面临着诸多挑战。由于它们是不同的通信协议，“语言不通”，使得数据的交互和设备的协同工作变得困难重重。这时候，稳联技术EtherCAT转Canopen网关就成为了解决问题的关键，它就像一个“翻译官”，让EtherCAT和Canopen能够顺畅地与导航定位传感器进行“对话”。接下来，就让我们深入了解一下这个网关连接导航定位传感器的配置案例。

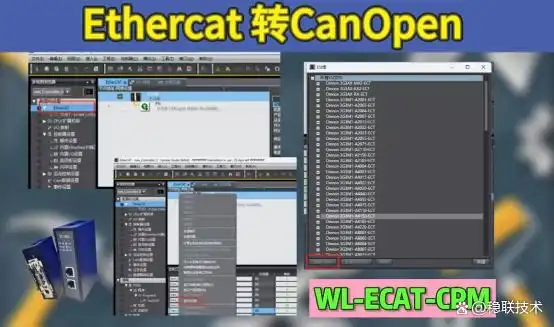

首先，对网关的Ethercat端进行配置，打开欧姆龙配置软件新建项目，双击EtherCAT---在主设备处右键选择显示ESI库---安装网关的EtherCAT文件。

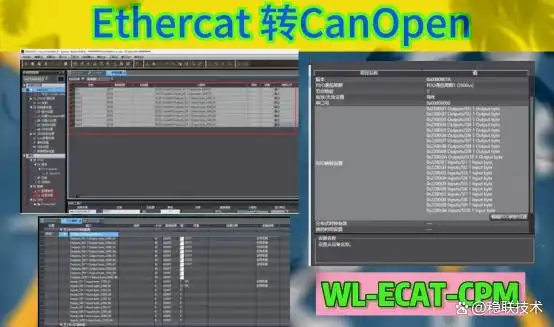

添加从站到主设备下方，设置好站地址和输入输出长度---打开全局变量，设置好对应映射的变量---将变量与从站关联。

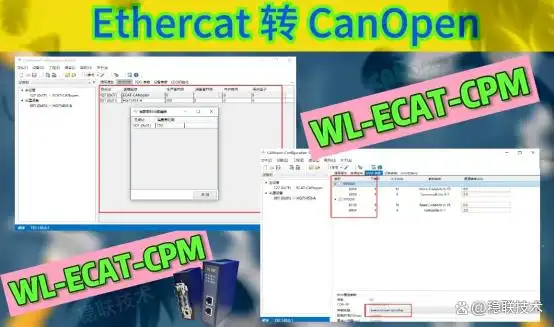

接下来配置稳联技术Canopen转EtherCAT网关网关Canopen端，打开配置软件。波特率的设置要根据实际的通信需求和导航定位传感器的支持范围来确定，常见的取值有100kbit/s、125kbit/s、250kbit/s等。比如，如果导航定位传感器与网关距离较近，干扰较少，可以选择250kbit/s以提高通信速度；若距离较远或环境干扰较大，可选择100kbit/s以保证通信的稳定性。节点ID用于标识导航定位传感器在Canopen网络中的身份，每个设备都应有唯一的节点ID，一般取值范围是1-127，可根据实际网络中的设备数量和规划进行设置，例如将导航定位传感器的节点ID设置为10。另外，还需设置主站的心跳时间和定时发送间隔等参数，心跳时间用于检测从站设备是否正常工作，一般设置为500ms；定时发送间隔决定了主站向从站发送数据的频率，可根据实际数据更新需求设置为100ms等。设置好PDO包含的参数以及通讯类型，最后分配好通道偏移对应好欧姆龙的输入输出。

确认无误后将配置下载到网关，当网关OK等亮起说明EtherCAT通讯正常，即可对从站进行读写操作。通过稳联技术EtherCAT转Canopen网关配置案例，我们积累了宝贵的经验。在面对不同通信协议设备连接的问题时，选择合适的网关并掌握其配置方法是解决问题的核心。同时，在测试过程中，熟练运用专业测试工具进行数据监控和分析，能够快速发现并解决潜在的问题，保障系统的稳定运行。
