CAN消息数据DBC文件中定义的信号，有Intel和Motorola两种字节序。

一．Intel字节序

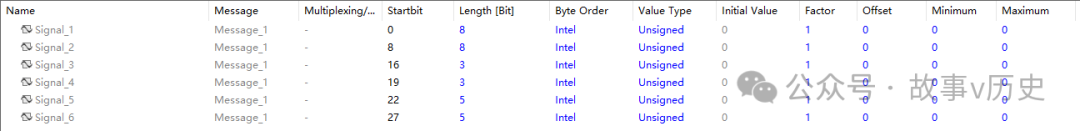

定义了一个消息，包含6个信号，都是Intel字节序：

其中：

a. Signal_1/Signal_2为8位，Signal_3/Signal_4为3位，Signal_5/Signal_6为5位；

b.各信号按顺序紧凑排列；

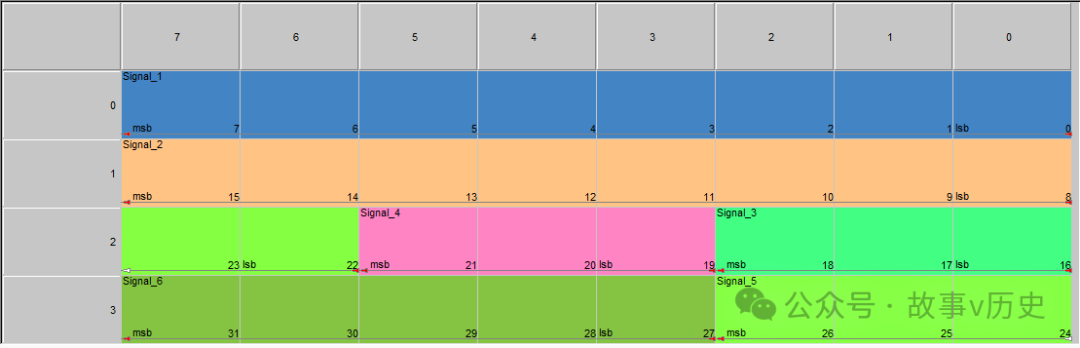

这个消息的Layout为：

其中：

a. Intel字节序为小端字节序，LSB在低地址，MSB在高地址：

- Signal_1的LSB在字节0的bit0，MSB在字节0的bit7。

- Signal_2的LSB在字节1的bit0，MSB在字节1的bit7。

- Signal_3的LSB在字节2的bit0，MSB在字节2的bit2。

- Signal_4的LSB在字节2的bit3，MSB在字节2的bit5。

- Signal_5的LSB在字节2的bit6，MSB在字节3的bit2。

- Signal_6的LSB在字节3的bit3，MSB在字节3的bit7。

b. Signal_5横跨2个字节，从图中看，分别处在两个字节的两端。

1. 信号布局：小端主机

在小端主机中，各信号的排列方式如下：
