CAD动态块可以看作是在CAD图块制作的基础上进一步增加一些参数，从而实现图块的动态控制效果。




 尽管我一直在尝试通过代码来解决问题，但对于一些相对简单的操作来说，动态块会是一个非常高效和实用的选择。

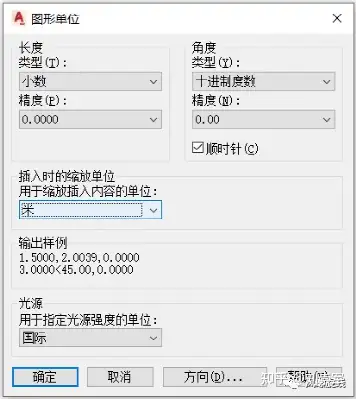

很多网站（比如B站）上有动态块制作的视频，大家可以详细了解一下。在这里简单介绍一下动态块的设计流程。首先，按照一般的CAD块制作方式，设定好的CAD文件的长度单位，并制作图块。平时用米制单位，就设置为米制。这样后期插入图块时就可以按照1：1比例放置，不需要再去修改比例尺。

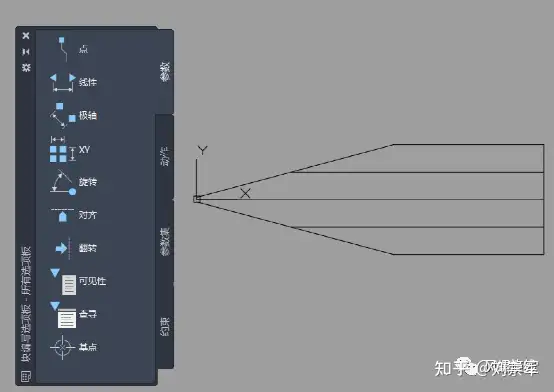

然后在块编辑界面，添加控制参数。

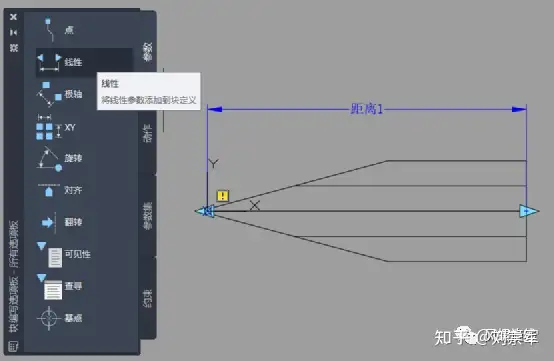

目前，动态块里可以添加的参数如上图所示。最常用的有线性、旋转、可见性、基点等参数。基点是用来指定图块内部的原点（0，0），如果在刚开始生成图块时，没有留意原点位置，可以通过这里的基点，重新指定一下。“线性”指的是可以进行长度变化的控制参数。“旋转”指的是可以进行角度变化的控制参数。“可见性”是在不同的图块中间，有选择的显示某个图块。比如，我们的图块里既有单人沙发，又有双人沙发，那么究竟显示哪种沙发，可以通过“可见性”来进行设置。

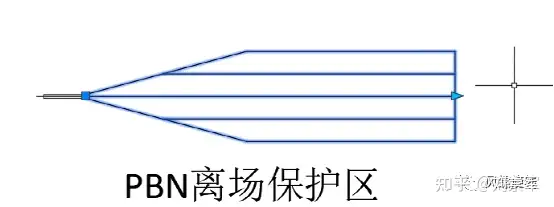

在这里我们想要实现一个PBN离场保护区直线段的拉伸效果，动态改变长度。为此，在离场保护区图块中添加一个“线性”参数。这个参数的一头指向DER位置点，另一头指向转弯点。

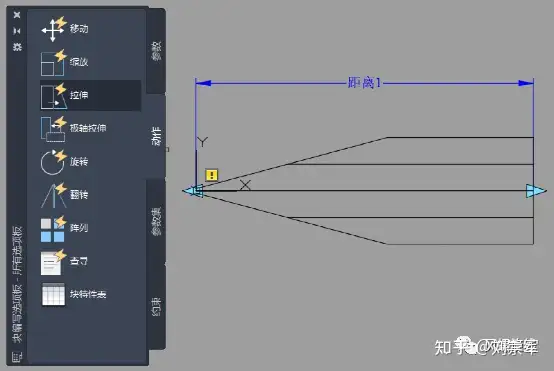

接下来，我们需要为图块添加“动作”。添加“动作”的意思是：在上一步“参数”的基础上，将具体的图块（或图块一部分)与“参数”关联起来。

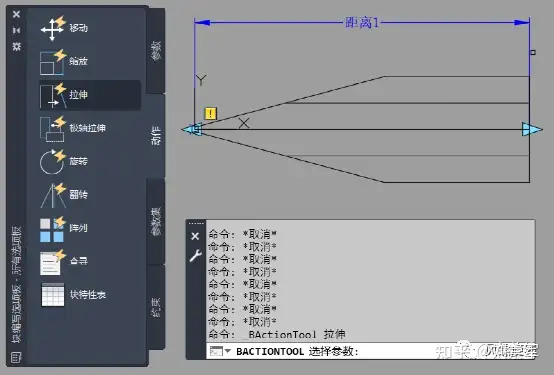

参数菜单中的“线性”，对应着动作菜单中的“拉伸”。这里的步骤比较精细，刚上手时，关联失败主要的原因就是操作太快，没有关注系统的提示。1）在点击“拉伸”菜单之后，根据提示，选择“参数”。我们这里只存在一个参数，就是图中的“距离1”。鼠标左键点击一下“距离1”即可。

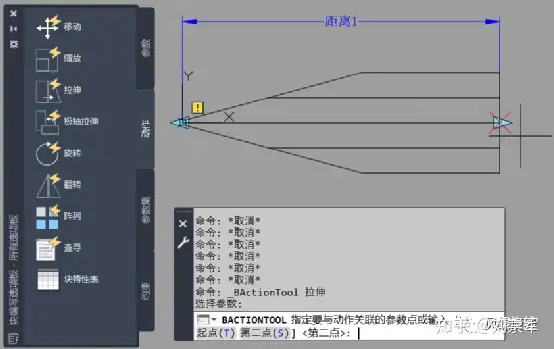

2）根据提示，第二步是指定要进行拉伸的点。我们在距离1的右侧点上点击一下。

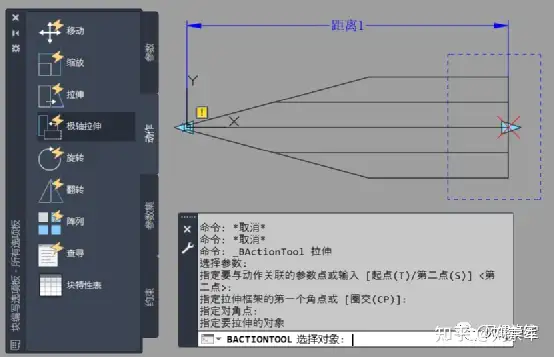

3）指定拉伸的图块范围。按照下图中蓝色虚线框的位置，分别点击虚线框左上角和右下角位置，软件中会显示出蓝色的虚线框。

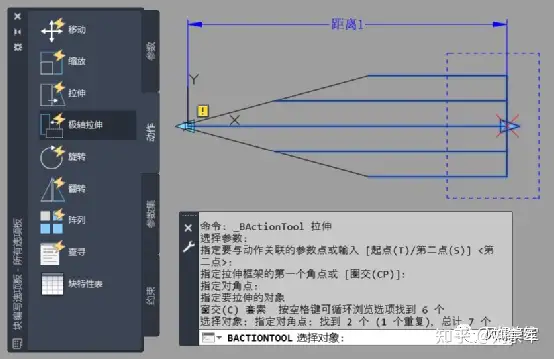

4）选择需要被拉伸的对象。从图块中圈选，或是单独选择，将需要拉伸的部分全部选中，并按回车键进行确定。选中的线条是粗蓝色的，回车确认之后，恢复正常颜色。

5）关闭块编辑器，并保存到图块中去。

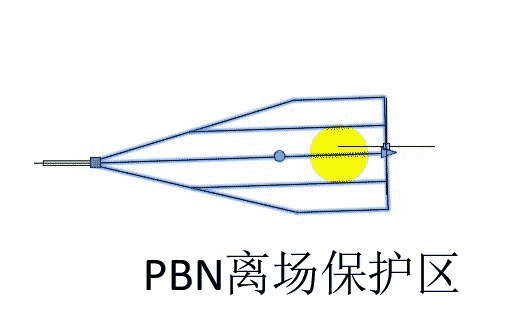

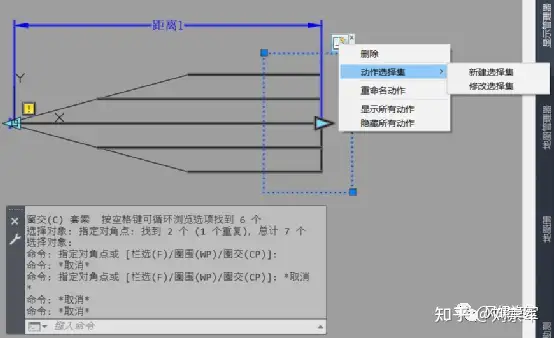

点击图块，可以发现多了一个表示拉伸操作的三角形按钮，鼠标拖拽这个三角形，可以实现图块的拉伸。如果动作添加错误，可以在块编辑界面，右键点击下图中的按钮，通过菜单进行修改或删除。

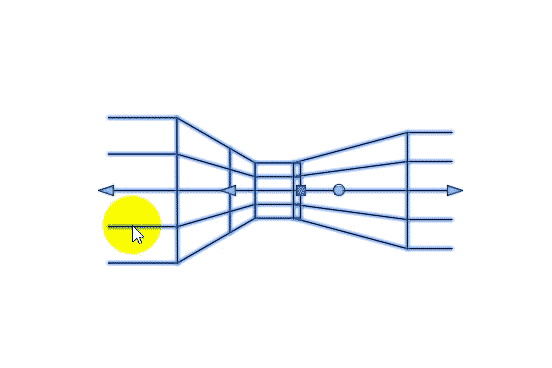

以上就是动态块制作的基本流程。当然，仅有拉伸是远远不够的，在拉伸的基础上，再叠加旋转参数，才会让动态块的使用更灵活。旋转参数的添加步骤，与上面提到的步骤完全一致，只是在第4步，添加图块时，可以将“距离1”参数，当做是图块的一部分，进行选中，之后就可以整体旋转并且可以随意拉伸。具体步骤不再赘述，最终效果如下：

使用CAD动态块时的注意事项（以下内容由AI提供，括号中的内容为作者补充内容）

1. 确保在插入动态块之前已经设置好图层、颜色和线型等属性。（长度单位很重要）
2. 在插入动态块时，可以通过属性面板或动态输入来修改动态参数的值。（除了拖拽之外，可以直接在属性面板中输入数值进行精确控制）
3. 如果动态块包含多个可见状态，请确保选择正确的可见状态以满足您的需求。（可见性菜单与内容要一致）
4. 在编辑动态块时，避免对已添加的参数和操作进行不必要的修改，以免影响块的功能。（先从简单的块操作入手，再考虑功能的叠加）
5. 如果需要对动态块进行修改，请使用块编辑器，而不是直接在图纸中修改。（实在改不过来时，可以考虑打散图块，重新再来）今天的内容就是这些，希望你喜欢。我的CAD应用时间也就两三年时间，理解不到位的地方，请批评指正，祝大家学有所得，开心快乐！
