HEVC帧内预测知识&代码整理
前言：2021-02-02
1.这部分主要是用来整理自己最近看的帧内预测部分的知识，为的是形成一个整体的框架，同时方便日后复习。
2.这部分的框架暂时参考书籍的结构来进行，后续可能会再做修改。
2.在看这部分知识和代码的时候，经常困扰我的一个地方就是一些变量和坐标所代表的含义。这篇博客中也会给出一些我自己的理解，望不吝指正。
参考:博主
书籍:
H.265／_HEVC：视频编码新标准及其扩展
新一代高效视频编码H.265/HEVC原理、标准与实现
2020-02-02 此部分还在继续完善，显示为”空链接“的慢慢补上
2020-02-04 空链接的部分基本补完，滤波部分代码在HM8.0中还未找到
目录
1.帧内预测预备知识部分
这一部分主要写帧内预测的一些相关知识，包括帧内部结构的划分、35种模式简介和亮度色度具体模式
1.1 HEVC结构的划分
1.条划分和片划分

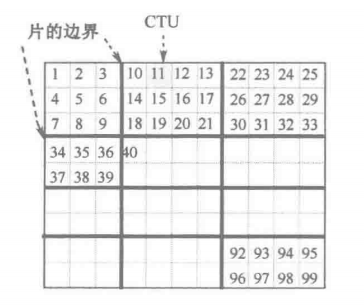

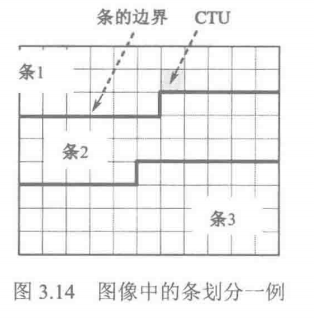

左侧图片为条划分，右侧图片为片划分。
每一个条内包含若干个CTU，条的划分是以CTU为边界。条也可以被分为I、P、B，其含义和帧类似。
片划分也是包含若干个CTU。
条和片无从属关系
条划分和片划分的目的是提高并行处理速度和有利于差错控制。
2.HEVC四叉树划分
图示为HEVC里的一个结构划分框图：序列-->图片组-->帧-->编码树块-->编码块-->预测块/变化块
CTU和CU的概念：一个CTU包含1个亮度CTB、2个色度CTB和若干语法元素；一个CU包含1个亮度CB、2个色度CB和若干语法元素。

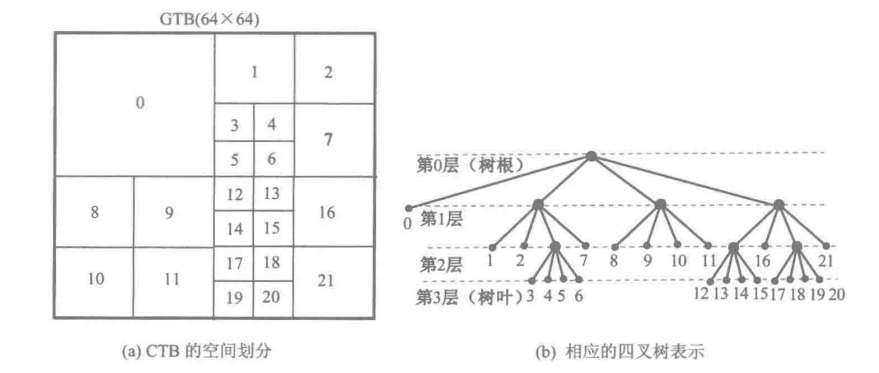

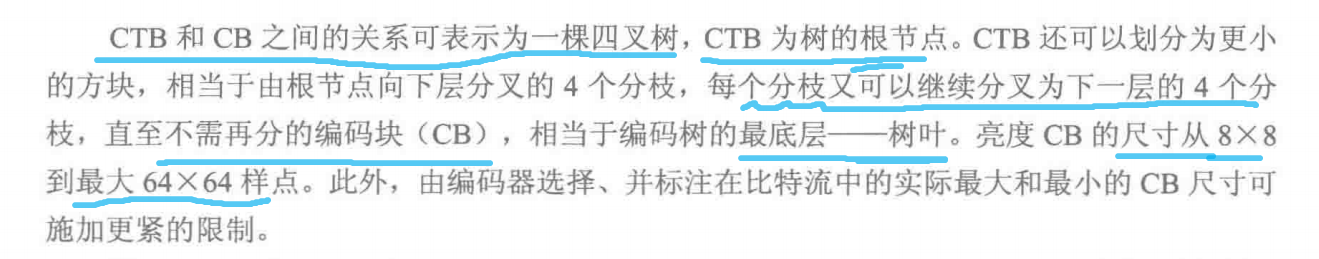

CTB--> CB的四叉树划分如下图所示：

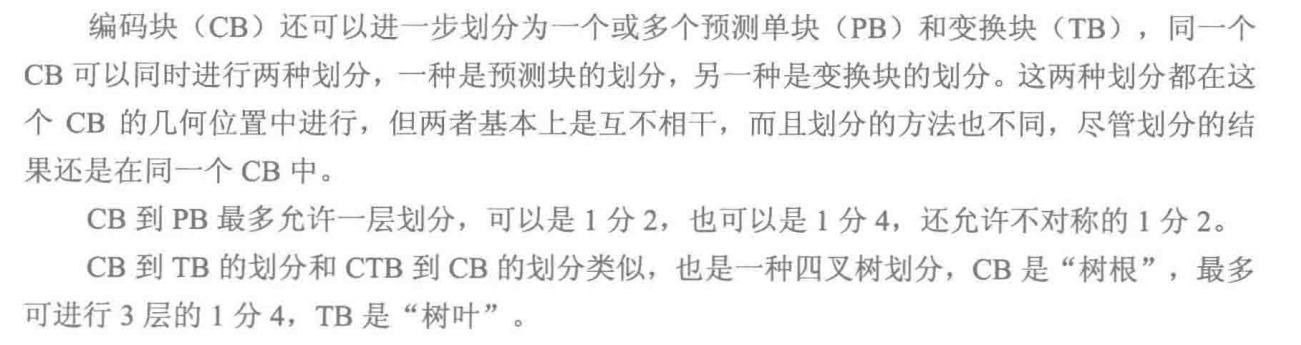

3.CB的划分
4.PU的划分
预测单元PU是预测运算基本的单元，包含在CU，CU决定了其内部的预测模式——帧内预测/帧间预测。
CU到PU只能进行一次划分，最小的PU为４ｘ４大小。
5.TU的划分

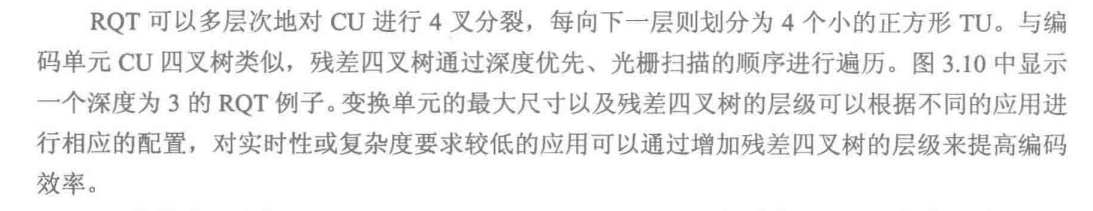

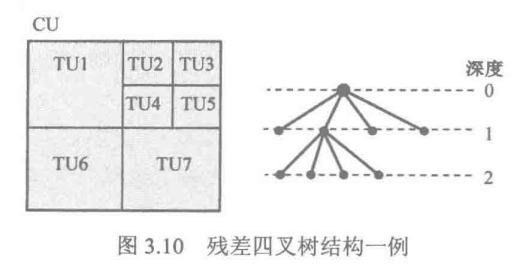

亮度TU的划分如图所示:
色度TU的划分最小为4x4 ,不可以再继续分解。 色度RQT和亮度RQT不同。

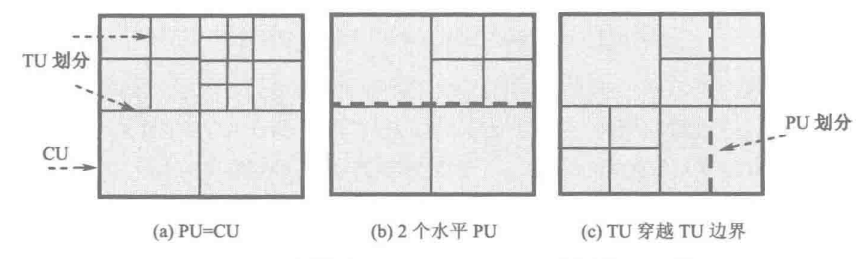

6. 注
PU和TU的划分相对独立
1.2 帧内预测相关知识
1.帧内预测的结构划分
帧内预测是基于TU进行的。
2.帧内预测的模式
帧内预测模式被分为两个大类，亮度帧内预测和色度帧内预测。由于人眼对于亮度信息更为敏感，所以着重研究亮度的帧内预测，色度的帧内预测在亮度的基础上进行。

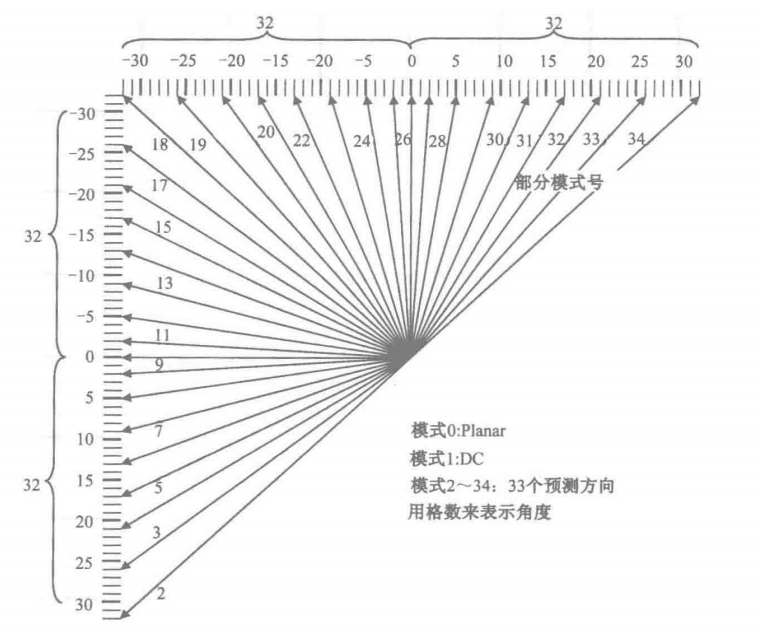

其中亮度帧内预测共计35种模式, 可以被简单的分为三种 ：
PLANAR模式（Intra_planar /平面模式/模式0）--水平方向和垂直方向上的线性插值
DC模式（Intra_DC /直流模式/模式1）--当前块所有像素使用一个平均值
角度模式(Intra_Angular/模式2-34)--通过当前像素和参考像素之间的投影关系（角度关系）来确定预测值
色度帧内预测模式号如下图所示：
------------------------本部分完------------------------
2.帧内预测具体过程
这一部分主要讨论帧内预测的过程，更具体地说是亮度的帧内预测过程，色度的帧内预测可以参考亮度来学习。
2.1 参考像素的填充
参考像素的填充是分类进行的。
（1）如果所有相邻点均不可用，则参考样点值均被赋值为DC值，即下图中2^b-1；
（2）如果所有相邻点均可用，则参考样点值都会被赋值为重建Yuv图像中与其位置相同的样点值；

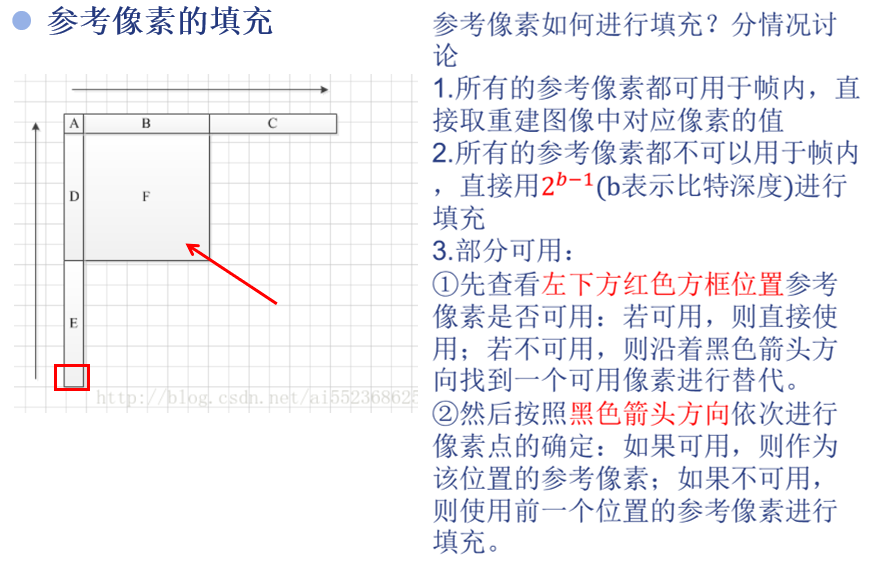

（3）如果不满足上述两个条件，则按照从左下往左上，从左上往右上的扫描顺序进行遍历，（如下图所示），如果第一个点不可用，则使用下一个可用点对应的重建Yuv样点值对其进行赋值；对于除第一个点外的其它邻点，如果该点不可用，则使用它的前一个样点值进行赋值（前一个步骤保证了前一个样点值一定是存在的），直到遍历完毕。
从上面的叙述可以看出，关键就在于”可用相邻点“的个数，只需要对这个数量进行判断，那么我们就可以分类进行操作。
具体代码分析可以看另一篇博客：fillReferenceSamples
2.2 参考像素的滤波
在参考像素填充完成之后，为了减少噪声的影响，所以在预测之前进行一个滤波的操作：常规平滑滤波和强平滑滤波。

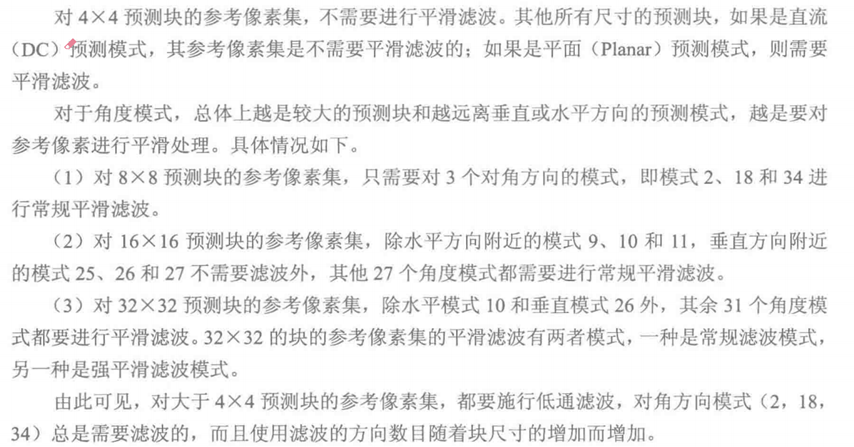

进行哪种滤波则需要进行判断：
1.常规平滑滤波：
计算公式
2.强平滑滤波
开启条件
计算公式

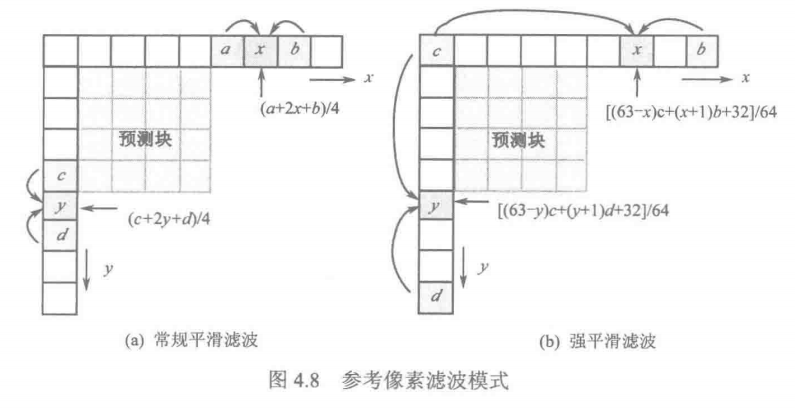

3.滤波示意图
滤波这一部分在HM8.0中，暂未找到对应代码，留待日后梳理后再进行分析。
具体的可以参照另一篇博客：滤波代码：空链接
2.3 预测值的计算
1.Planar模式的计算
另外给出另一本参考书的讲解，如下图所示：
具体的代码分析请看另一篇博客：Intra_Planar预测- -函数xPredIntraPlanar
2.DC模式的计算
DCValue是一个直流量，后续用来填充预测像素。
对应的dcVal计算过程可以参见另一篇博客：predIntraGetPredValDC函数
对应的公式4.19-4.21加权处理参见另一篇博客：xDCPredFiltering函数
3.角度模式的计算
在HEVC的帧内预测角度模式中
模式2~18被称为水平方向类预测模式，因为这些方向中水平或者接近水平的方向占据多数；
模式18~34被称作垂直方向类预测模式，因为这些方向中垂直或者接近垂直的方向占据多数。
下面将以垂直方向类为主要研究对象，水平方向类的预测可以通过转换为垂直方向类的预测。
垂直方向类主要有以下几个阶段：
1.获取参考像素数组
一些参数：
ref[x]：角度预测中参考数组
predModeIntra：角度预测中的模式号，从2~34
intraPredAngle：角度预测中模式的“角度”，是指偏移的格数。
具体是指：在垂直方向类中，大于模式26的，该“角度”为+，相对偏移格数即为intraPredAngle；小于模式26的，该”角度“为-，相对偏移格数即为intraPredAngle。
水平方向类与此类似，可以对比理解。

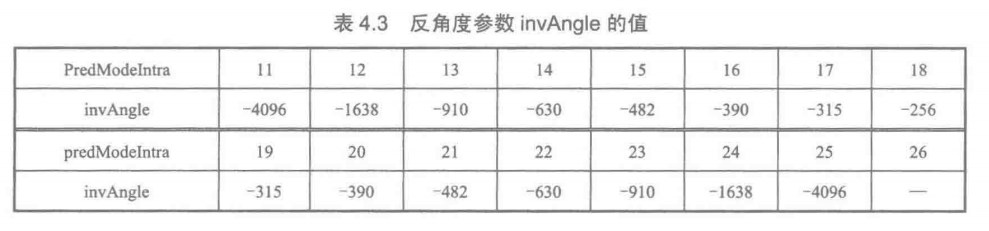

invAngle：被称作是”反角度“，主要是为了避免在构造参考数组时出现的除法操作。通过查表来进行，如下图所示：

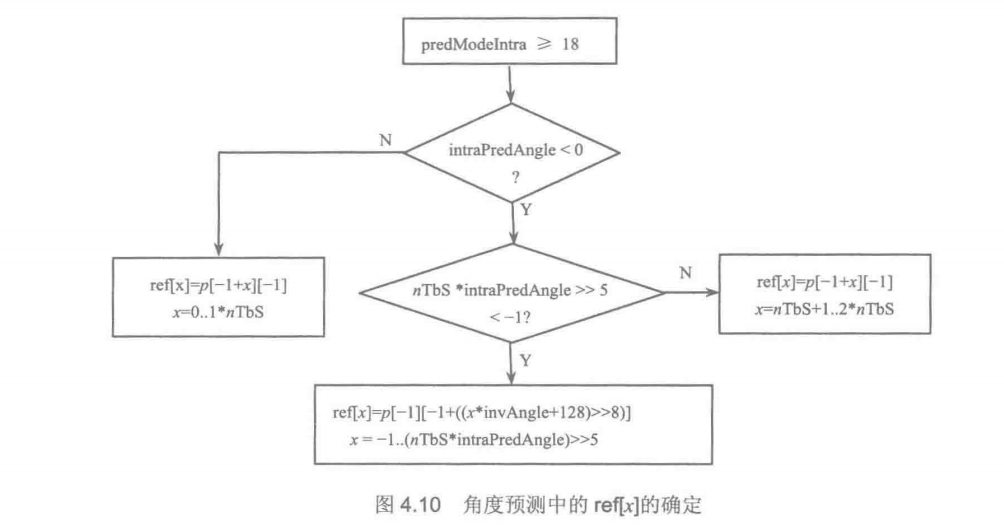

下图为具体的参考数组构造框架图：
在书本上是这样定义基础的参考数组的，如下图所示：
公式中出现的-1是因为左上角的像素坐标被设置为（-1，-1）。
在此基础上考虑更复杂的情况，需要对参考数组进行”拓展“。
公式4.23可以理解为如果在预测方向上无参考数组，那么可以考虑将左侧的参考像素进行投影。此公式即为投影公式

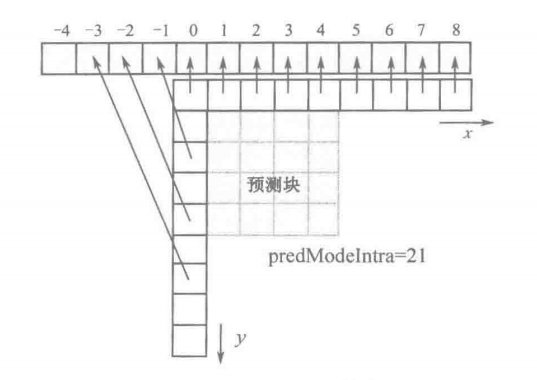

下图为参考数组投影一例：
通过上述操作，我们得到了一个一维的参考数组ref[x]。
2.获取Int和Fract
参考数组已经得到，那么我们需要根据预测的角度进行投影，其过程如下图所示：
图中的P(x,y)为待预测像素，R表示相应的参考数组中的元素。可以看到，在投影的过程中，可能正好投影到数组中某一个元素中，也可能投影到数组中某两个元素中间位置。
由于考虑到存在加权内插的情况出现，因此引入了两个变量:Int和Fract(不同的参考书上说法不同，但是大同小异)
具体的计算公式如下图：
iIdx和iFact即为Int和Fract。
之前提到1/32插值精度，这里的32也是与此相关。其具体的解释可以看下图：
Int可以表示格数，Fract可以表示投影点到前面一个像素点的距离，或者是称为权重。
3.预测值的计算
从上一个过程我们得到了两个关键的数值：格数和权重。
那么就可以得到一个加权内插公式：
公式4.34中的w即为之前计算的Fract。
在公式的最后加上16则是为了保证”四舍五入“，这一点在HEVC的各个地方都有用到。
具体的代码分析请看另一篇博客：角度预测
2.4 模式值的编码
1.亮度预测块模式值编码
通过计算代价我们得到了最合适的预测模式，但是如何传递这个模式信息？
HEVC规定了一个方法：
先根据周围的预测块的模式估计出最可能模式MPM。
如果我们计算出的模式在其中，则直接传递MPM中的索引；
如果不在，则我们用5bit的定长码字来传递该模式信息。
下图为详细描述：

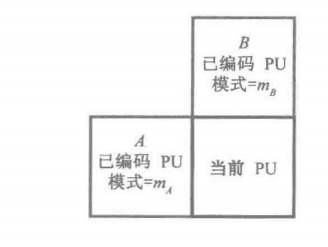

以下为MPM的具体设置：
MPM：Most Probable Mode 最可能模式
通过上图可以看到，这里模式值的编码就是对模式值进行一个预测编码
具体的如下图所示：
2.色度预测块模式值编码
相较于亮度预测块，色度预测块模式值编码较为简单。前面提到，色度预测块只有5种模式，我们直接对模式0~4进行编码即可。
以上部分只是帧内编码的一些重要部分，但是具体的实现流程并非如此。实现流程则需要对代码进行梳理。
具体参见博客：帧内预测总体学习
------------------------本部分完-----------------------------
3.代码的学习
第三部分主要是对上面涉及内容的代码进行一些分析，以求加深理解。
具体的版本为HM8.0，下载地址：HEVC官方网站，具体下载过程可以自己百度。
3.1 各个函数的调用关系
对于帧内模式来说，参考博主 @岳麓吹雪的文章，根据自己下载的源码进行调用关系分析。
首先来看xCompressCU之前的调用关系
从上图可以看到程序入口为main函数，然后逐层调用，这也和视频编码的层级结构基本类似。
下面是一些帧内关键函数的调用关系分析：我们可以从常见的xPredIntraPlanar函数入手，查看其调用层次关系
3.2 函数的具体分析
插入链接
函数部分不再赘述，已经附在各个小节.
如何安排函数的顺序，进行函数的注释工作？
进行角度模式、函数调用关系以及一部分代码的分析
进行角度预测部分的代码注释，理解fillReferenceSamples。
