MySQL表空间

记录下MySQL的表空间。

在MySQL官方文档中，很多行(row)记录在页(page)中，页记录在区(extent)中，区记录在段(segment)中，段则在表空间中。表空间就是tablespace。



其中，区是最小的空间申请单位，通常一次性申请4个区。区的固定大小是1M。以MySQL默认的16k页(innodb_page_size)大小为例，一个区就有64个页。另外，如果你设置页大小为32k和64k，区大小会变成2M和4M。

这个参数设小，比如说4k。缺点就是会增加IO，b+树高度会增高。目前的趋势是趋向于宽表，单行会很大，很多你一行数据就1k了。数据再多就涉及行外存了。我是觉得16K就挺不错。





页则是最小的IO操作单位。

默认是16k。除非你压缩表。MySQL的压缩表是基于页的。看看你表的row_format是不是compressed，key_block_size就是压缩后的页大小。这个也不是页越小，表大小越好。这个它的压缩算法有关。没记错是用得zlib。比如说你要压成8k。他会尝试把你页压缩到8k，能压下来，那就成功。如果只压缩到16k，那么从内存往磁盘写的时候，会分裂成2个8k的页。等于没变。

 另外key_block_size你是可以设置成16k的，你会发现页大小没变，但是数据大小确实是变小了。因为一页能存放更多的row了。

如果你的业务是写远远大于读的。那么其实设置成压缩表是很合适的。

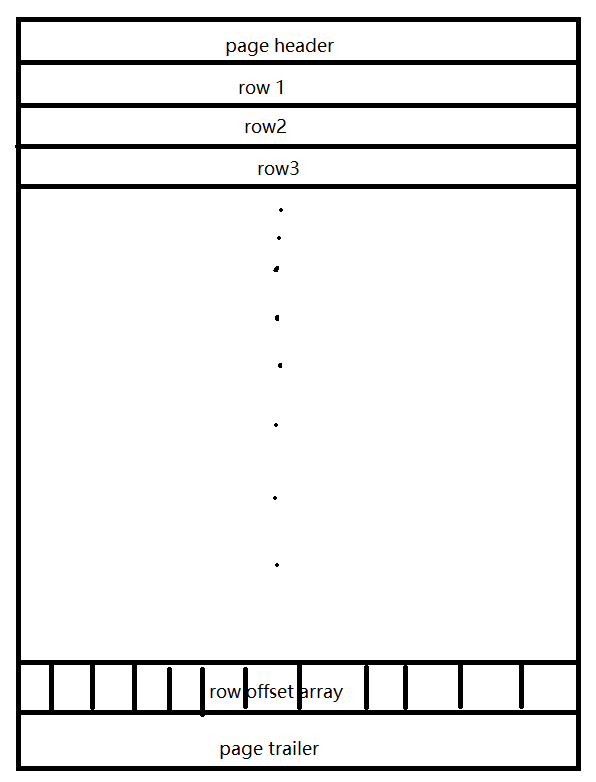

页的结构如下：





page header和page trailer的作用很简单，里面放着lsn，前后都是一致的，用来保证页的数据是完整的。对于mysql来说，如果页损坏了， 那基本上就寄了。

基本上header的长度不会超过200字节。

其次就是row offset array。对于mysql来说，查询只能定位到页，而不是记录，而页中的记录其实是无序的，比如row 1 是10，row 2 是6， row 3 是20。所以在row offset array中就存放了当前页中，row的排序后的指针，用来指向具体的row。row和row直接是逻辑有序的，有next指针。页中的记录查找是用的二分查找法。

从5.7开始，row格式应该默认用的就是dynamic。

redudent已经淘汰了，不讨论了。

compact是5.0开始的默认。

compressed是压缩格式。

dynamic和compact是一样的。只有在存储大对象的时候有区别。

继续画个图，来说明下compact和dynamic的区别。

假设我们的表有两个列，id int ， name varchar。

如果这个varchar很小，两个列加起来只有2,3k。那么毫无疑问，他能完整的存在一个页中，我们这里讨论这个varchar相对大。大到一列数据能有1m以上。

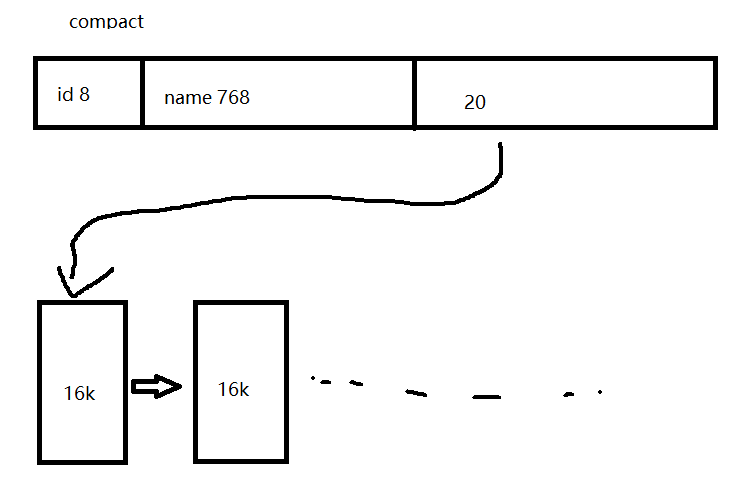

 compact就像这样，id占正常的8字节，name占768字节（为什么是768？其实没有为什么，代码写死的。）后面还有20字节，用来存放指向溢出页的地址。然后就一直用页来填充，每个页还会继续指向下一个溢出页，直到数据填满。

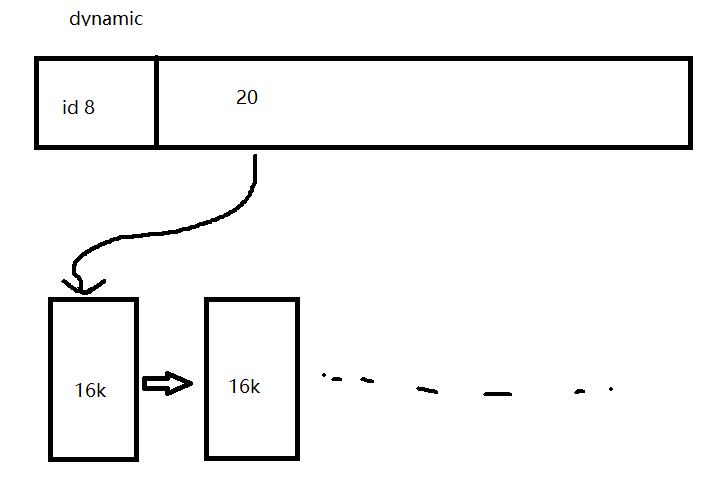

dynamic如下：



 很明显，name列全部弄到溢出页了。

只要单行记录大小 > page_siz/2 就会溢出。

多列的情况下，他会选择最大的一个列，将那列只存20个字节的地址，其他全部数据会放到另一个16k的页。如果这样存储了row还是大于8k，那么递归。



另外row还有隐藏的列，如果你没有显示指定主键，那么会增加一个6个字节的int row_id 。除此之外还有6字节trx id列和7字节rollback列。后面这个两个用来实现MVCC的。也就是说，mysql实际存储的大小，会比你实际算出来的要大。



5.7之后，mysql还支持透明页压缩。建表的时候加上compressin='lz4'。

lz4更快，zlib压缩比更大。

这种特性，在你压缩表之后，你是不知道页被压缩到多大的，可能是4k，可能是8k。

专业名词叫hole punch。这个不是mysql实现的。是文件系统层面的东西。

我们先抛弃mysql，只从系统层面来说。

windows其实大家可能更熟悉一点，右键一个文件。实际大小，和占用大小。实际大小就是你这个文件真正意义上的大小。而占用大小，是你占用磁盘的大小。

打个比方，你去apple买iphone，店员给了你个盒子，里面装着iphone。你的手机+说明书+数据线就是你的数据大小。但是这一大堆物品，在现实生活中实际占用了一个盒子的大小，这个盒子的大小就是占用大小。

当然，这个盒子和你的文件系统和block大小有关。我的windows都是用的ntfs+4096字节block。这就是说，哪怕我的数据只有1kb，他在磁盘上也占用了4096字节。



那么回到linux。

我们之前有提到fopen这个systemcall。他的有一个参数是O_DIRECT.

今天我们介绍他的第二个参数：O_PUNCHHOLE。

假设我们有一页是4K，但是只有前面的3K有数据，那么在这种情况下，fwrite实际上只会加载3k数据。



而回到mysql，假设一页16k，我们只写了6k数据。那么此时mysql会在这页后面写10k的0。然后开始向disk落盘。他会以操作系统的block的倍数，向disk中写入。（比如说你操作系统默认4k页大小。那么就只能被压缩成4,8,16k。）

比如上面这个6k的例子，disk中就只有8k大小了。

而这种方式最大的好处，就是在bf中不会增大bf的消耗。都是以16k在内存中进行管理。



所以，如果你要开启压缩。我建议透明页压缩。

 5.7版本这玩意好像有bug。建议还是8.0版本用吧。5.7你去做透明页压缩会有warning，mysql给你说你文件系统不支持punch hole，但其实这不是文件系统的问题。是mysql没有把punch hole编译进去。你要用，你得自己去改源码。

改源码也不麻烦，2行代码。或者你直接用percona版本。percona帮你打开了的。
