大众点评Cat--Server模块架构分析

之前写过一篇dubbo cluster–架构。由于dubbo逻辑集群的功能主要是在client端。主要側重在client的分析。后来由于工作忙和懒癌。也就没再继续server的叙述了。近期正好在看大众点评的cat源代码。当中也有rpc的模块。就借此专门来分析下rpc server的实现。

网络模型

Cat server基于netty，是典型的reactor模型。

上图是网上找的reactor模型演示样例图。Netty的boss和workder分别映射图中的mainReactor和subReactor。由boss accept nio channel。之后交由worker read, decode以及handle等。Netty的实现和图中稍微有点不一致，在netty中decode和handle是同步的。

须要说明的是netty handler也能够异步处理，netty支持线程池分发handler thread。

还有还有一种方案。由应用程序自身实现延迟队列做异步处理，handler仅仅需将消息（事件）放入队列即可，cat採用的就是这样的方案。Cat是通过decoder解码消息后调用handler将消息插入延迟队列，并没有向netty注冊handler再由netty在decode完成后调用对应handler。

Cat的数据传输对象为MessageTree，MessageCodec对传输消息编码和解码。MessageHanlder将消息放入队列。下图是cat server的静态结构。

cat server静态结构

CatHomeModule就是cat server，它包括两个逻辑模块，一个是reactor，还有一个是延时队列（period）。分别对应上图的左右半边。

MessageConsumer和TcpSocketReceiver均被CatHomeModule依赖，事实上是在receiver初始化project中也对应初始化了这两个重要组件。

同一时候MessageConsumer也是MessageHandler聚合属性，而handler则是receiver的一个内部属性。结构上看起来有点混乱。但事实上module是启动了receiver的初始化，然后receiver在初始化过程中依赖了handler，而handler又依赖了consumer。而Module和consumer之间的依赖关系是一种非常弱的关系。仅仅是为了注冊虚拟机的shutdownhook（消息提交章节会做具体说明）。

MessageTree是经由网络传递的消息报文对象，由MessageCodec进行解码和编码。在服务端被解码生成后作为方法參数被MessageConsumer消费，终于放入MessageQueue等待MessageAnalyzer处理。

MessageQueue被聚合在PeriodTask内，后者是个daemon线程，不断轮询MessageQueue，当有队列里有消息时就调用MessageAnalyzer处理，每一个task仅仅对应一个analyzer。analyzer就是队列的消费者。

一个Period代表一个周期，每一个周期对应一个持续时间（duration）。默认是一小时，且周期是整点时间段，比如1：00-2：00，2：00-3：00，而不是1：01-2:01。每一个周期对应多个task，每条消息对应的也会被拷贝成多分分发给每一个task。

周期由PeriodManager參考周期策略（PeriodStrategy）的结果生成或结束。

介绍完cat server的实体概念后，再从动态层面看下它的初始化过程以及消息的就绪，消费和提交过程。

Server初始化

在静态结构视图里提到了CatHomeModule依赖两个实体。分别为MessageCosumer和TcpSocketReceiver，它们分别承担了reaactor以及延迟队列的功能，由CatHomeModule的initialize和setup阶段被初始化。

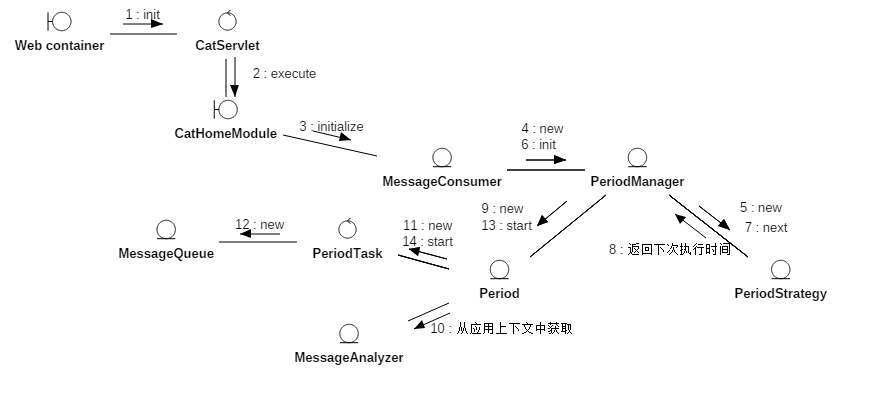

首先看下延迟队列的初始化过程。

上节提到策略结果会開始一个新的周期或者结束一个老的周期。

上图的步骤5，策略会基于持续时间。提前開始时间（如果为a）以及延迟结束时间（如果为b）生成一个结果（a和b在cat中均默觉得3分钟）。策略结果如果为正则start新周期，为负则end老周期。为0则不做不论什么动作。Cat默认超过duration*2+b的周期会被清理，对应的新周期也会提前a開始。

再看周期启动周期任务的过程（8-12），周期先回从应用上下文中获取全部的MessageAnalyzer（相似spring的getBeansOfType）。再循环每一个analyzer为每一个analyzer生成一个或多个周期任务（视analyzer#getAnalyzerCount值而定）。

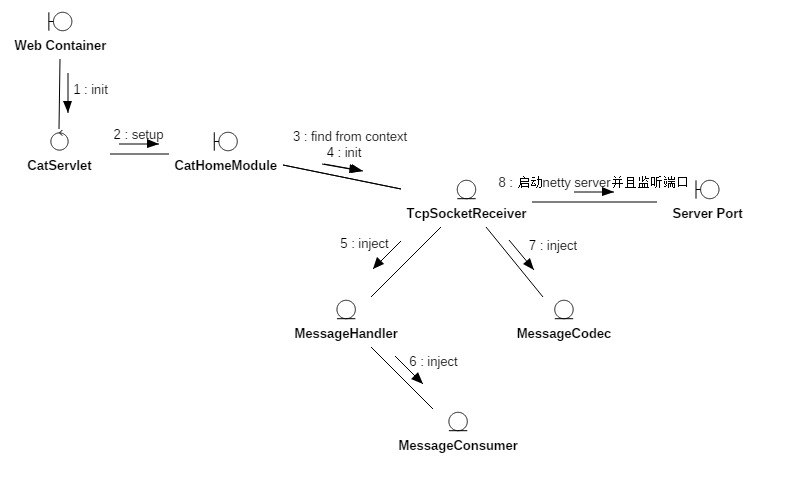

再看下reactor模块的初始化过程。

TcpSocketReciver在Server启动过程中被从上下文中lookup出来，而且运行初始化过程，在初始化的过程中通过依赖注入将MessageConsumer注入了MessageHandler中。对应的也将MessageHandler和MessageCodec注入给自己作为聚合属性。

消息就绪

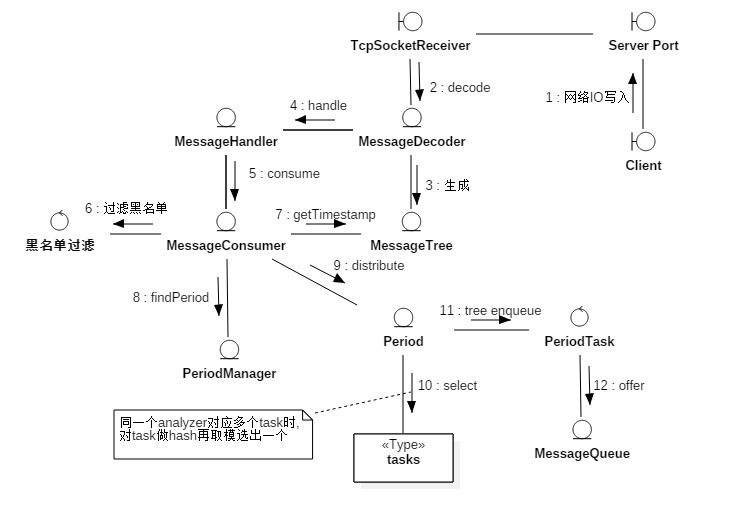

TcpSocketReciver是个netty server。它监听socket请求，由关联的MessageDecoder解析生成MessageTree。再交由MessageHandler处理。

MessageHandler将MessageTree交由MessageConsumer（延迟队列）消费。consumer基于MessageTree的时间戳找到对应的Period（步骤8），将其放入对应的PeriodTask中。

Cat延时队列不支持主题，所以每条消息会默认被全部task消费。

具体描写叙述下步骤8和步骤10：
1. PeriodManager维护了一个m_periods的list，find的过程就是轮询该列表找出duration包括MessageTree#timeStamp的唯一周期。
2. Period里会保存m_tasks映射。结构是（Analyzer类型全限定名，List）。在上节提过analyzer会对应一到多个task。对这样的反复task select过程会通过MessageTree#domain进行hash取模仅仅选出1个的。之所以要支持analyzer和task一对多的关系模型应该是考虑到有些analyzer处理会比較耗时，对这样的就须要设定多个task，保证处理效率。

消息消费

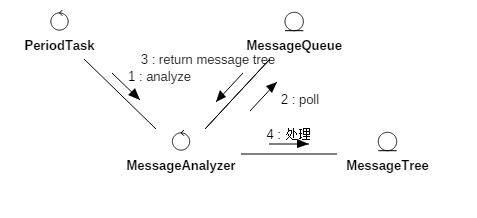

消费过程相对简单，周期任务通过守护线程不断使用MessageAnalyzer对MessageQueue进行分析。如果MessageQueue#poll数据不为空则对poll出的MessageTree进行业务处理。

每种MessageAnalyzer针对具体应用场景做对应处理。用户也能够自己定义analyzer，仅仅须要被容器感知即可。

消息提交

消息被消费后并不会马上持久化。而是放在内存里（analyzer的map属性）。结构是（duration, (domain, T)），T是个业务维度的报表对象。比如EventReport，HeartbeatReport等。

在周期结束或者jvm shutdown时会触发消息持久化。

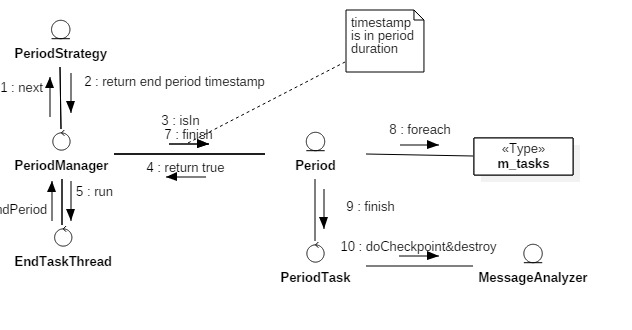

1. 上图是正常周期结束的处理过程。之前介绍过PeriodManager会默认停掉duration*2+extraTime时间前的周期，被停的周期会循环周期内的全部task做finish，对应的task调用其聚合属性MessageAnalyzer的doCheckpoint做消息持久化。
2. 静态结构章节里介绍过MessageConsumer和CatHomeModule是非常弱的依赖关系。用来注冊虚拟机的shutdownhook。以下是注冊shutdownhook的代码片段：

Runtime.getRuntime().addShutdownHook(new Thread() {

            @Override
            public void run() {
                consumer.doCheckpoint();
            }
        });

consumer#doCheckpoint会通过PeriodManager#findPeriod查找当前时间点对应的周期，并对该周期进行finish，对应上图步骤9及以后。
3. 须要强调的一点是，MessageAnalyzer对MessageTree并非单纯的做保存。而是基于业务做指标度量。能够把MessageTree想象成度量指标，而MessageAnalyzer则是对指标作分析出报表，doCheckpoint持久化的一般都是报表数据。报表里包括了部分甚至全部MessageTree信息。
