iic发送地址后没有应答

现象描述

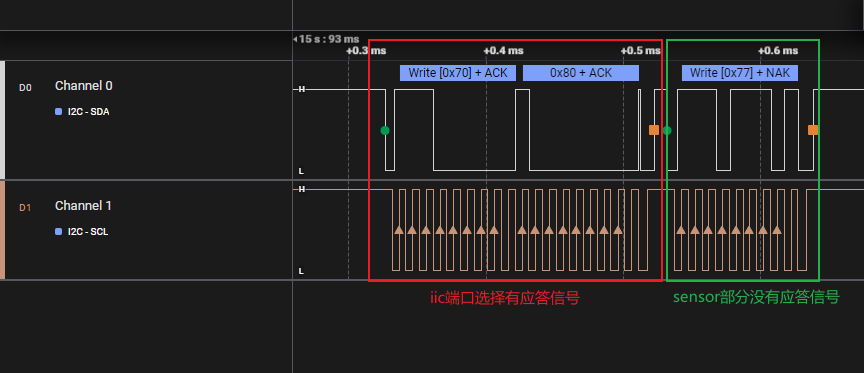

iic主机发送地址后，从机没有返回信号给主机，即没有应答信号。

分析

首先是硬件有没有问题，包括传感器虚焊、地址选择口有没有添加这些。先检查硬件是否连接正常，保证能有信号给到从机。再者，软件的问题，包括iic控制是否正常、传感器地址是否正确、速率匹配问题、是否符合iic协议等等。

解决办法

因为我这里选择器件已经通了，使用已经排除iic协议问题。剩下硬件问题和地址选择需要排查。

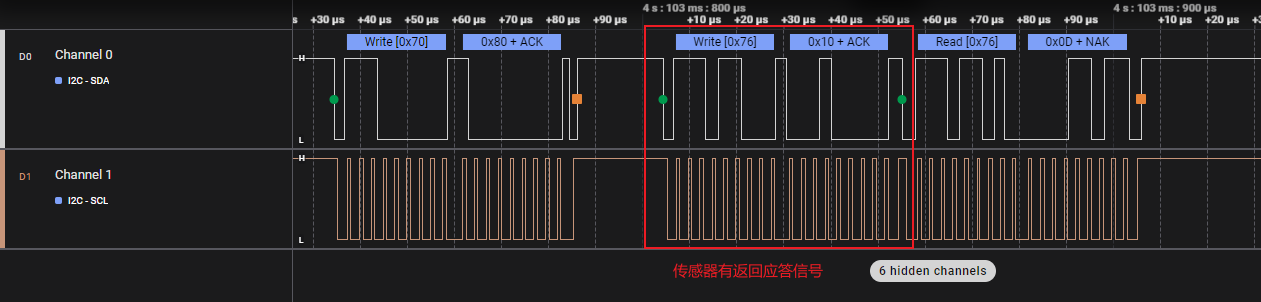

用风枪吹了一下传感器，防止虚焊的情况。再测试，还是一样的情况。所以可能的问题就是iic器件地址问题。sensor有两个可选地址，0x76&0x77.选择另一个之后，如下图所示，
