无线LoRA转4G网关中继器DLS11接收器应用智慧街道农业生产
LoRa 转4G网关的原理和使用
LoRa网关采用Lora射频通信技术,把分布离散式的多个点的设备数据,通过无线Lora节点传输到网关,Lora网关通过以太网或4G网络,传输到服务器,从而实现远程数据采集与监控。Lora网关支持多达100个无线温湿度采集节点,多个串口设备的同时监测,监测范围半径高达3Km。支持云平台,可以实现历史记录查询,广泛应用于大棚种植、养殖、车间、生鲜、流量、液位、矿场,岩土工程,智慧街道等行业。

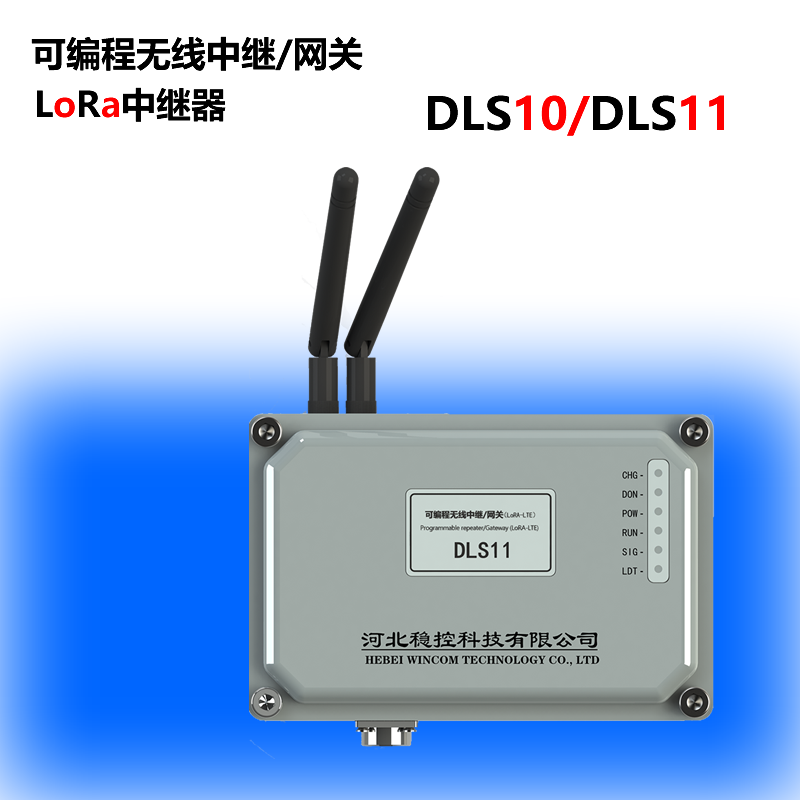

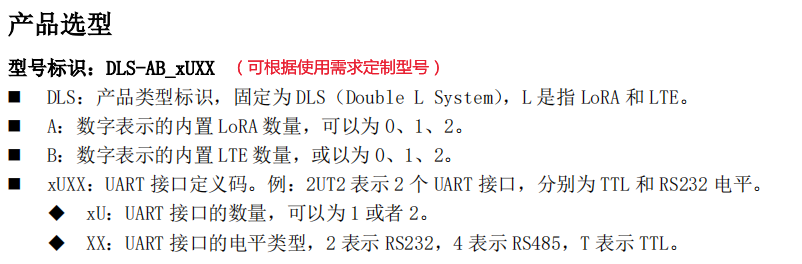

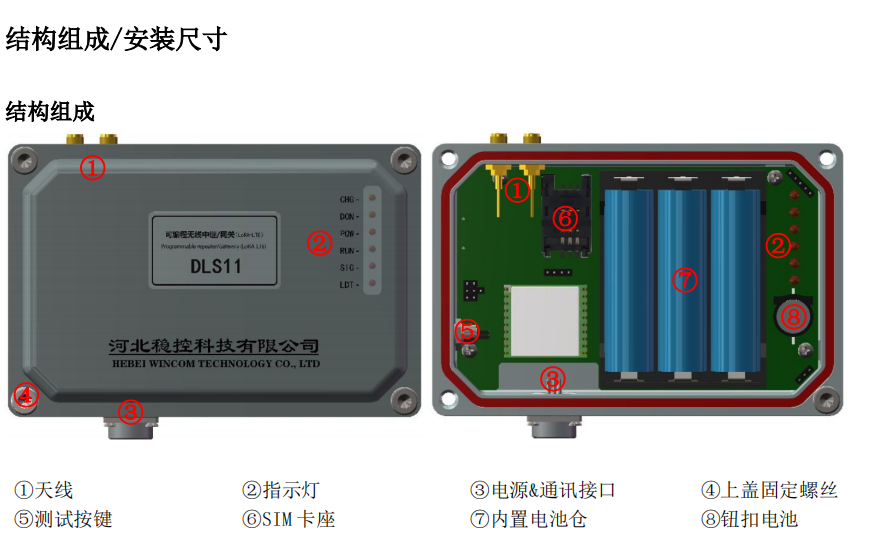

DLS11 是为 VSxxx 系列采发仪研发的内置电池以及 LoRA、LTE(4G)无线的低功耗数据转发器。利用“实时在线”的 LoRA 收发器收集其它 LoRA 设备发送的数据并存储,定时启动将这些 存储的数据重新打包为标准的数据包经由 LTE 网络发送致远端服务器,数据发送方式有短信、TCP、邮件、FTP 等。DLS11 实 现了 VSxxx 设备的现场组网,使用一张 SIM 卡即可实现多台 VSxxx 设备的数据远传功能。
远程组网
网关覆盖多数常规应用场景,用户只需简单设置,即可将LoRa终端数据与服务器对接。
透明传输
LoRa终端与网关即插即用,无需任何数据传输协议。
心跳包功能
监测设备在线状态,防止设备下线。
远程重启
可进行远程操作重启,不必到现场,节约时间,降低运维成本。
远程报警
设备离线、信号弱、流量消耗异常均可及时报警,支持即时、短信、邮件推送报警。
工作流程:
1、中继注册入网后进行周期性的CAD检测(周期1.8s)
2、节点Join失败,切换到中继模式,JoinDelay1+1s,JoinDelay2+2s
3、节点在中继频点发送带长前导(2.1s)、IQ反向的JoinRequest
4、中继检测到一次前导后再做一次CAD(间隔80ms),成功则唤醒开始接收节点数据。
5、中继RX结束后立即在普通频点转发数据包(普通前导、IQ正向)并在TXDone+JoinDelay时刻做接收
6、网关在普通频点正常下发JoinAccept(普通前导、IQ反向)
7、中继收到网关的JoinAccept后,在节点的RX1/RX2转发给节点。
8、节点收到JoinAccept后最多发送5 次MType=PROPRIETARY的数据包给中继器,内容包含一个标志(0x1A2B3C4D),DevEui 和DevAddr
9、中继器收到后在Rx1发送一份相同的数据包给节点,节点收到后停止发送,否则直到发送次数达到最大值后重新进入Join流程。
10、通信流程与Join流程基本一致,节点中继模式下的RXDelay+1s,RX2Delay+2s。在通信完成后不需要进行定制包的白名单交互。
