PS304远距离串口服务器模块应用于电子设备开发芯片测试工业数字接口转换数字接口学习验证

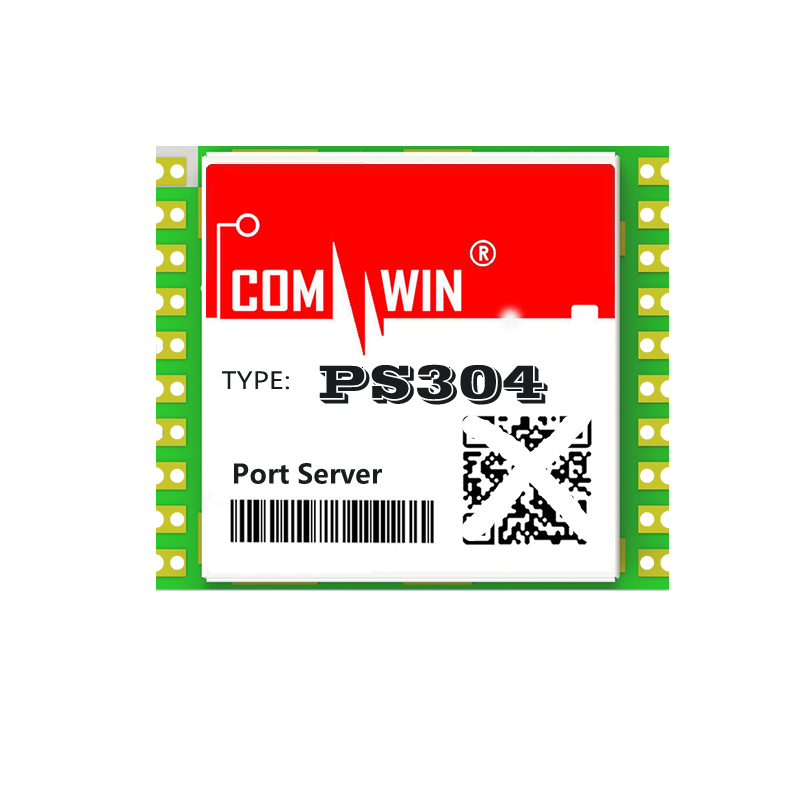

PS304(Ports Server channel 4)是多种数字接口物理层协议转发器，可实现 UART 转换 I2C、SPI、 1Wire 远距离通讯， 内嵌磁隔离双电源及辅助增强电源电路、自适应线缆算法、 强大灵活的 S2S协议固件程序， 字符串指令集，用户接口简便。 经过优化的驱动程序可将通讯距离延长至 500~1000米。 广泛应用于电子设备开发、芯片测试、工业数字接口转换、数字接口学习验证等领域。
功能特点
电源
供电：
主电源 DC3.3V，推荐电源 DC3.3V@100mA；
辅助电源 DC1.8~5.5V，推荐电源 DC3.3/5.0V@300mA。
通讯速率
UART： 通讯速率 1200~921600bps。
I2C： 通讯速率 0.1kHz~400kHz， 可搜索总线上所有从设备。
SPI： 通讯速率 0.1kHz~500kHz， 可设置时钟极性和相位。
1-Wire： 自适应速率， 支持多芯片 ID 搜索。
通讯距离
1Wire： 800 米@两线制， 1000 米@三线制
I2C： >1000 米@1kHz
SPI： >1000 米@1kHz
注：测试使用线缆为 0.2mm2x4 芯平行屏蔽线。
通道数量： 4 路 1Wire、 2 路 I2C、 1 路 SPI（ 引脚共用）， 2 路 ADC、 2 路 GPIO（引脚共用）
外形尺寸： 30mm*26mm*3mm
工作温度： -40~85℃
隔离/静电： 4kV
应用领域
1Wire、 I2C 远距离测温系统 串行接口转换器、适配器，教学研究。
电子标签传感器 线缆识别
特性及指标
测试条件为：环境温度 25℃， VDD1=VDD2=3.3V， 1Wire 挂载 18B20 和 2431 芯片。
