特征点法前端

特征点法前端

​ 前端又称为视觉里程计 (VO)，它根据相邻图像间的信息来估计出相机的运动。估计值既可作为结果输出，也可以作为初始值提供给后端来进行优化。VO 的实现，按照是否提取图像特征，分为特征点法前端和直接法前端。

1.0 特征点与特征点匹配

​ 如前所述，VO 的主要问题是根据图像信息来估计相机的运动。一般来说，我们首先从图像中选取出比较有代表性的点，然后根据这些点来估计相机的位姿（和点的定位）。在SLAM 中，这些点也称为路标。

1.1 特征点

​ 影像在计算机中是以数值矩阵的方式来进行存储的。因此，单个像素也是一种特征。但我们希望所提取的特征能够在相机运动后保持稳定，即有一定程度的不变性。而单个像素往往收到光照、视角、形变等等因素的影响而变得不稳定。因此，在计算机视觉中，常常通过人工设计的特征提取器来获取具有鲁棒性的图像特征。

​ 常见的图像特征就是角点。角点有易辨认，易提取的特点。但它也存在一些问题。比如距离的影响：从远处看是角点的地方，相机移近之后却不是了。还有旋转的影响：相机旋转后，不同影像上的同一角点可能就具有不同的外观。

​ 为此，研究者们设计了许多能够提取具有足够鲁棒性特征提取算法，如 SIFT, SURE, ORB 等等。这些人工设计的特征点一般都具备如下性质：

1. 可重复性：相同的特征点可以在不同的影像上找到；
2. 可区别性：不同的特征点具有不同的表达；
3. 高效率：同一图像中，特征点的数量远小于像素的数量；
4. 本地性：提取的特征点仅仅和一小片图像区域相关。

​ 一个特征点由关键点 (key-point) 和描述子 (descriptor) 两部分组成。关键点指的是该特征点在图像上的位置信息，有些还具有方向、大小等其他信息。描述子通常是一个向量，它按照某种人为设计的方式，描述了特征点周围像素点信息。描述子一个重要设计原则就是外观相似的特征具有相似的描述子。

​ 由于SLAM 是一种实时应用，因此除了鲁棒性之外，算法的实时性也应该被考虑。实际上，特征点提取和匹配占据了SLAM 主要的时间消耗。因此选用合适的特征提取算法至关重要。如 SIFT 算子虽好，但计算量太大，时间消耗过多。虽然大部分的特征提取都具有良好的并行性，可以使用 GPU 来加速运算，但由此带来的成本提升也要纳入考量。而ORB算子是质量和效率之间比较好的折中方案，常被用在目前的视觉 SLAM 方案中。

1.2 ORB

​ 网上关于 ORB 算子的资料很多，相关论文也可以直接获取。这里仅仅进行一个简要的叙述。

​ ORB 特征一样由关键点和描述子两部分组成。它的关键点为 Oriented FAST，是 FAST 算子的一种改进；描述子则是BRIEF。

​ FAST 算子很高效，但不具备尺度和旋转不变性。通过构建影像金字塔，在不同尺度的影像上提取特征来增加尺度不变性。然后引入像素重心来确定特征点的方向，引入旋转不变性。中间还可以使用Harris 角点滤波来提取出N 个最有可能的角点。

​ 传统的BRIEF 描述子一样不具备旋转不变性，同样通过像素重心所确定的特征点方向来作为描述子点方向，得到steer BRIEF。最后，为了得到更好的两两比较模式，利用一个角点数据集和贪心算法得到一个具有高方差、低相关的模式，用以构建合适的描述子，称为 rBRIEF。

​ 原论文ORB 在此。

1.3 特征匹配

​ 完成特征提取后，就可以进行特征匹配了。特征匹配解决了SLAM 中的数据关联问题，即确定了当前看到的路标和之前看到的路标之间的对应关系。

​ 最简单的特征匹配方法就是暴力匹配 (brute-force matching)：计算待匹配特征点与其他特征点之间的距离，然后按距离排序，选取距离最近的特征点作为匹配点。在这里，描述子间的距离表示了两个特征点之间的相似程度，有欧式距离，汉明距离等等。对于特征点数量巨大的情况，快速近似最邻近 (FLANN) 算法会更为高效。

​ 接下来，我们希望根据匹配的特征点对来估计相机的运动。根据相机原理或所有的数据等不同，有三种情况：

1. 当使用单目相机时，我们只知道二维的像素坐标，因此问题是根据两组匹配的 $2D$ 点来估计相机运动。该问题用对极几何来解决。
2. 当相机为双目或为RGB-D 相机时，由于我们可以获得深度信息，问题就是估计两组 $3D$ 点间的运动。该问题用$ICP$ 来解决。
3. 如果有 $3D$ 点云及其对应像素点的 $2D$ 坐标，也能顾及相机运动。该问题通过 $PnP$求解。

2.0 对极几何

2.1 对极约束

​ 上图展示了一对匹配好的特征点。我们希望求取这两帧之间的运动。设两个相机关心分别为 $O_1$ 和 $O_2$，第一帧到第二帧到运动为 $R，t$。点 $p_1(x_1)$ 和点 $p_2(x_2)$ 是同一个空间点在两个成像平面上的投影。连线 $O_1{p}_1$ 和 $O_2{p}_2$ 在三维空间中相交于点 $P$。这时，$O_1,O_2$ 和 $P$ 三点确定一个平面，称为极平面 (epipolar plane)。$O_1,O_2$ 连线与像平面 $I_1,I_2$ 的交点分别为 $e_1,e_2$。点 $e_1,e_2$ 称为极点 (epipoles)，是相机光心在另一幅影像上的投影。注意到这里 $e_1,e_2$ 都位于像平面内。有时候它们有可能会落在成像平面之外。$O_1,O_2$ 称为基线 (baseline)。而极平面与两个像平面之间的交线 $l_1,l_2$ 为极线 (epipolar line)，它们分别是射线 $O_2{p}_2$ 和 $O_1{p}_1$ 在对方影像上的投影。

​ 从几何上来看，射线 $O_1{p}_1$ 是像素点 $p_1$ 所对应的物方点可能出现的位置：该射线上的所有点都有可能投影到点 $p_1$ 上。射线 $O_2{p}_2$ 是像素点 $p_2$ 所对应的物方点可能出现的位置。如果匹配正确的话，像素点 $p_1,p_2$ 对应于同一个物方点。这两条射线的交点就是就是点 $P$ 的空间位置。如果没有特征匹配，我们就必须在极线 $l_2$ 上搜索 $p_1$ 的匹配点。

​ 现在我们从代数的角度上看，在第一帧的相机坐标系下，点 $P$ 的空间位置为：

$$\mathbf{P}=[X,Y,Z{]}^T$$

​ 根据针孔相机模型，不考虑畸变，两个像素点 $p_1$, $p_2$ 点像素坐标分别为：

$$s_1{\mathbf{p}}_1=\mathbf{K}\mathbf{P},s_2{\mathbf{p}}_2=\mathbf{K}(\mathbf{R}\mathbf{P}+\mathbf{t})$$

​ 这里，$K$ 为相机内参矩阵。如果使用齐次坐标，则前面的系数 $s_1,s_2$可以省略。设：

$${\mathbf{x}}_1={\mathbf{K}}^{-1}{\mathbf{p}}_1,{\mathbf{x}}_2={\mathbf{K}}^{-1}{\mathbf{p}}_2$$

​ 这里，$x_1$ 和 $x_2$ 分别为两个像素点在各自相机坐标系下的归一化平面坐标。将之代入上式可得：

$${\mathbf{x}}_2=\mathbf{R}{\mathbf{x}}_1+\mathbf{t}$$

​ 将上式两边同时左乘${\mathbf{t}}^{\wedge }$，这相当于两侧同时和 $t$ 做外积：

$${\mathbf{t}}^{\wedge }{\mathbf{x}}_2={\mathbf{t}}^{\wedge }\mathbf{R}{\mathbf{x}}_1$$

​ 再将两侧同时左乘${\mathbf{x}}_2^T$：

$${\mathbf{x}}_2^T{\mathbf{t}}^{\wedge }{\mathbf{x}}_2={\mathbf{x}}_2^T{\mathbf{t}}^{\wedge }\mathbf{R}{\mathbf{x}}_1$$

​ 注意到${\mathbf{t}}^{\wedge }{\mathbf{x}}_2$ 是一个垂直于二者的向量，因此它和${\mathbf{x}}_2$ 的内积为0。由此可得：

$${\mathbf{x}}_2^T{\mathbf{t}}^{\wedge }\mathbf{R}{\mathbf{x}}_1=0$$

​ 如果我们代入 $p_1,p_2$ 则可得：

$${\mathbf{p}}_2^T{\mathbf{K}}^{-T}{\mathbf{t}}^{\wedge }\mathbf{R}{\mathbf{K}}^{-1}{\mathbf{p}}_1=0$$

​ 这两个式子称为对极约束。它的几何意义为 $O_1,O_2$和 $\mathbf{P}$ 三点共面。这两个式子的中间部分分别称为本质矩阵 (essential matrix) $\mathbf{E}$ 和基础矩阵 (fundamental matrix) $\mathbf{F}$。

$$\begin{gathered} \mathbf{E}={\mathbf{t}}^{\wedge }\mathbf{R} \\ \mathbf{F}={\mathbf{K}}^{-T}{\mathbf{t}}^{\wedge }\mathbf{R}{\mathbf{K}}^{-1} \\ {\mathbf{x}}_2^T\mathbf{E}{\mathbf{x}}_1={\mathbf{p}}_2^T\mathbf{F}{\mathbf{p}}_1=0 \end{gathered}$$

​ 对极约束给出了两个匹配点的空间位置关系。$\mathbf{E}$ 和 $\mathbf{F}$ 之间只差了相机内参。在 SLAM 中，相机内参一般都是已知的（也可以通过相机标定获得），所以实践中常常使用形式更简单的 $\mathbf{E}$。注意到 $\mathbf{E}$ 完全由旋转矩阵 $\mathbf{R}$ 和平移向量 $\mathbf{t}$ 组成，由此我们也希望能够通过 $E$ 来求得 $\mathbf{R}$, $\mathbf{t}$。因此，相机位姿的估计就可以描述为：

1. 通过匹配点求出 $\mathbf{E}$；
2. 根据E 求取 $\mathbf{R}$, $\mathbf{t}$。

​ 实际情况自然会比这个复杂。下面我们就来了解下这个求解过程。

2.2 本质矩阵

​ 关于本大节（对极几何）的更详细的讲解和推导推荐看书 An Invitation to 3-D vision 的第五章。这章也正好是sample chapters 之一，可以免费阅读。地址在此Reconstruction from Two Calibrated Views .

​ 本质矩阵 $\mathbf{E}={\mathbf{t}}^{\wedge }\mathbf{R}$ 是一个$3\ast 3$ 大小的矩阵，共 $9$ 个未知数。它包含了一个相对位置信息 $t$ 和一个旋转矩阵 $R$。所有本质矩阵也构成一个集合，具有以下的性质：

• 本质矩阵是由对极约束定义的。由上可知对极约束是一个等式为零的约束，所以对 $E$ 乘以任意非零常数后，对极约束仍然满足。说明 $E$ 在不同尺度下是等价的。
• 根据$\mathbf{E}={\mathbf{t}}^{\wedge }\mathbf{R}$，本质矩阵 $E$ 的奇异值必定是$[\sigma ,\sigma ,0{]}^T$ 的形式。这称为本质矩阵的内在性质。想要详细的证明还请看上面的章样。
• 平易和旋转各自有 $3$个自由度，所以${\mathbf{t}}^{\wedge }\mathbf{R}$ 一共只有 $6$ 个自由度。考虑到尺度等价性，本质矩阵 $E$ 实际上只有$5$个自由度。

​ 既然 $E$ 只有 $5$ 个自由度，说明我们可以只用 $5$ 对点来对其进行求解。但 $E$ 的内在性质是非线性的，只用 $5$ 对点求解会更麻烦些。考虑 $E$ 的尺度等价性，可以使用 $8$ 对点来求解 $E$。这就是八点法。

​ 考虑一对匹配点，它们的归一化坐标为${\mathbf{x}}_1=[u_1,v_1,1{]}^T$ 和${\mathbf{x}}_2=[u_2,v_2,1{]}^T$。根据对极约束则有：

$$\left(\begin{array}{c}{u}_1,v_1,1\end{array}\right)\left(\begin{array}{ccc}{e}_1& e_2& e_3\\ e_4& e_5& e_6\\ e_7& e_8& e_9\end{array}\right)\left(\begin{array}{c}{u}_2\\ v_2\\ 1\end{array}\right)=0$$

​ 把矩阵 $E$ 展开，写成向量的形式 (stacked version)：

$$\mathbf{e}=[e_1,e_2,e_3,e_4,e_5,e_6,e_7,e_8,e_9{]}^T$$

​ 对极约束就可以写成与 $e$ 有关的线形形式：

$$[u_1{u}_2,u_1{v}_2,u_1,v_1{u}_2,v_1{v}_2,v_1,u_2,v_2,1]\mathbf{e}=0$$

​ $8$个特征点对就构成了一个线性方程组。设系数矩阵为 $A$，它是一个 $8\ast 9$ 大小的矩阵，$e$ 位于该矩阵的零空间 (Null Space) 中。如果矩阵 $A$ 满足秩为 $8$（满秩）的条件（$8$ 个点不共面），那么其零空间维度为 $1$，即 $e$ 构成一条线，这与 $e$ 的尺度等价性是一致的。

​ 求解出 $E$ 后，问题就变成了如何从 $E$ 中恢复出相机的运动 $R，t$。该过程可以由奇异值分解 (SVD) 得到。且对于任意一个本质矩阵 $E$，有两组相对运动 $(R,t)$ 与之对应。同样地，详细证明请看上面的书籍章样。假设 $E$ 的SVD 分解为：

$$\mathbf{E}=\mathbf{U}\mathbf{\Sigma }{\mathbf{V}}^T$$

其中，$U,V$ 是正交阵，$\mathbf{\Sigma }$ 是奇异值矩阵。与 $E$ 对应的两组 $(R,t)$ 分别为：

$$\begin{array}{}\text{(1)}& {\mathbf{t}}_1^{\wedge }=\mathbf{U}{\mathbf{R}}_z(\frac{\pi }{2})\mathbf{\Sigma }{\mathbf{U}}^T,& {\mathbf{R}}_1=\mathbf{U}{\mathbf{R}}_z^T(\frac{\pi }{2}){\mathbf{V}}^T\text{(2)}& {\mathbf{t}}_2^{\wedge }=\mathbf{U}{\mathbf{R}}_z(-\frac{\pi }{2})\mathbf{\Sigma }{\mathbf{U}}^T,& {\mathbf{R}}_2=\mathbf{U}{\mathbf{R}}_z^T(-\frac{\pi }{2}){\mathbf{V}}^T\end{array}$$

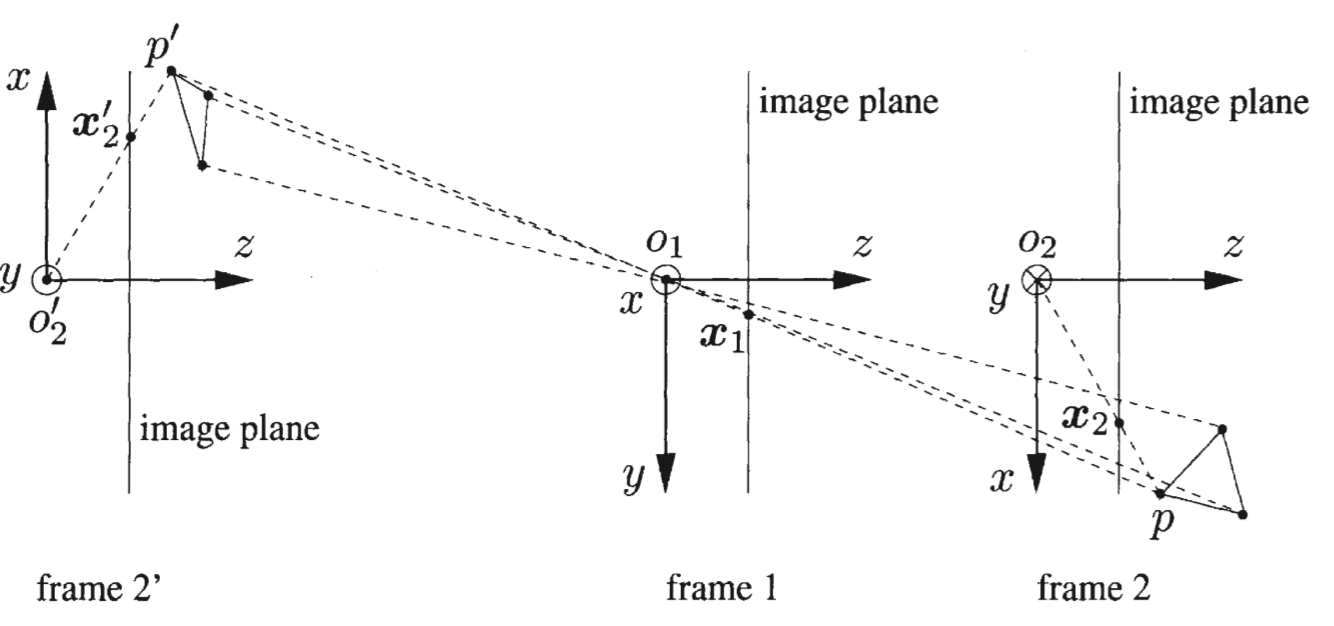

​ 其中，${\mathbf{R}}_z(\frac{\pi }{2})$ 表示沿 $z$ 轴旋转 $90$ 度的旋转矩阵。对比上面两个式子可以发现，这两组解其实是以参考帧为中心，绕 $z$ 轴呈 $180$ 度旋转对称的两组解，如下图所示（来自上面推荐的书籍）：

​ 同时，由于 $E$ 可以取任意符号，即 $-E$ 和 $E$ 是等价的，所以对任意一个 $t$ 取负号又取得一个符合条件的解，所以一共有四组符合条件的解。

​ 我们可以将任意一对特征点代入所取得的$4$组解中，检测该点在两个相机下的深度值。显然物方特征点应该位于两个相机的前方，取两个深度值都为正的解即是正确的解。

​ 最后，使用带有噪声的数据利用线形方程组求解得到的E 可能并不是一个”正确“的解，即奇异值矩阵并不满足 $E$ 的内在性质 $\mathbf{\Sigma }=diag(\sigma ,\sigma ,0)$ 而是$\mathbf{\Sigma }=diag({\lambda }_1,{\lambda }_2,{\lambda }_3)$，为从大到小的排序。通常的做法是取$\mathbf{\Sigma }=diag(\frac{{\lambda }_1+{\lambda }_2}{2},\frac{{\lambda }_1+{\lambda }_2}{2},0)$ 或者直接取 $(1,1,0)$。

2.3 单应矩阵

​ 前面我们提到，利用八点法来求解本质矩阵的一个前提是系数矩阵满秩，这也意味着八组特征点不能（近似）落在同一个平面上。但在一些情况中，如无人机俯拍影像，这个假设就不成立了。此时，可以利用单应矩阵 (Homography) $H$ 来求解相机运动。

​ 考虑图像 $I1$ 和 $I2$ 有匹配好的特征点对 $p_1$ 和 $p_2$，这些特征点所对应的物方点 $P$ 落在同一平面上。以第一张影像的相机坐标系为惯性系，该平面的法向量为$n$，到惯性系的原点的距离为 $d$，则该平面可以表示为：

$${\mathbf{n}}^T\mathbf{P}=d$$

​ 整理得：

$$\frac{{\mathbf{n}}^T\mathbf{P}}{d}=1$$

​ 影像 $I2$ 相对于影像 $I1$ 的运动为$(R,t)$，则有：

$$\begin{array}{}\text{(3)}& {\mathbf{P}}_2& =\mathbf{R}{\mathbf{P}}_1+\mathbf{t}\text{(4)}& & =\mathbf{R}{\mathbf{P}}_1+\mathbf{t}\cdot \frac{{\mathbf{n}}^T{\mathbf{P}}_1}{d}\text{(5)}& & =(\mathbf{R}+\frac{\mathbf{t}{\mathbf{n}}^T}{d})\cdot {\mathbf{P}}_1\end{array}$$

​ 这样，我们就得到了描述两个相机坐标系下同一物方点的转换关系，把中间括号内的部分抽取出来就得到了单应矩阵 $H$。当然，也可以在括号两端各加上相机矩阵 $K$，得到$\mathbf{K}(\mathbf{R}+\frac{\mathbf{t}{\mathbf{n}}^T}{d}){\mathbf{K}}^{-1}$，这是高博书中的表示方式，描述了两个图像坐标之间的转换关系。

​ 单应矩阵包含了相机运动信息 $(R,t)$ 和对应平面的参数$(n,d)$，同样是一个$3\ast 3$ 大小的矩阵，同样可以先通过匹配的特征点对计算 $H$ 然后将之分解得到平移和旋转。值得注意的是，若相机运动为纯旋转，情形仍和单应矩阵相同，因为此时${\mathbf{X}}_2=\mathbf{R}{\mathbf{X}}_1$ 或${\mathbf{x}}_1=\mathbf{K}\mathbf{R}{\mathbf{K}}^{-1}{\mathbf{x}}_2$。可见，旋转矩阵也是单应矩阵的一种。

​ 由上可得：

$$\left(\begin{array}{c}{u}_2\\ v_2\\ 1\end{array}\right)=\left(\begin{array}{ccc}{h}_1& h_2& h_3\\ h_4& h_5& h_6\\ h_7& h_8& h_9\end{array}\right)\left(\begin{array}{c}{u}_1\\ v_1\\ 1\end{array}\right)$$

​ 需要注意的是这里的等号是在一个非零因子下成立的（齐次坐标）。实际处理中常常乘以一个非零因子使得 $h_9=1$。然后去掉这个非零因子可得：

$$\begin{gathered} u_2=\frac{h_1{u}_1+h_2{v}_1+h_3}{h_7{u}_1+h_8{v}_1+h_9} \\ {v}_2=\frac{h_4{u}_1+h_5{v}_1+h_6}{h_7{u}_1+h_8{v}_1+h_9} \end{gathered}$$

​ 整理得：

$$\begin{gathered} h_1{u}_1+h_2{v}_1+h_3-h_7{u}_1{u}_2-h_8{v}_1{u}_2=u_2 \\ {h}_4{u}_1+h_5{v}_1+h_6-h_7{u}_1{v}_2-h_8{v}_1{v}_2=v_2 \end{gathered}$$

​ 如此，一组匹配点可以构造出两个约束（三组约束中只有两组线性独立）。于是，自由度为 $8$ 的单应矩阵可以由4对特征点算出（不存在三点共线的情况）。 这种将 $H$ 转化为向量形式来直接求解的方式称为直接线性变换 (Direct Linear Transform, DLT)。

和本质矩阵的分解类似，分解单应矩阵H 也会得到4组解（如下所示）。这里的推导比较复杂（我也没看得很明白），还请参看前面的书籍章样。利用物方点的深度值为正（位于相机前方）的特性，可以排除两组解，剩下的两组解则需通过其他先验信息进行验证。

3.0 补充

3.1 尺度不确定性

​ 前面提到，$E$ 具有尺度等价性，由它分解得到的 $(R,t)$ 也具有一个尺度等价性，但由于旋转矩阵 $R$ 自身带有约束（行列式为 $1$ 等），所以只有 $t$ 具有一个尺度。换言之，分解 $E$ 得到的其实是 $qt$, q 为一个分零因子。而在通过分解 $H$ 得到 $(R,t)$ 的时候，由于平面到坐标原点的距离未知，得到的 $t$ 同样具有一个尺度等价性。在这种情况下，通常是将 $t$ 进行归一化处理，即令其模长为 $1$.

​ 对 $t$ 长度的归一化直接导致了单目视觉的尺度不确定性。如果对轨迹和地图同时缩放任意倍数，我们得到的图像仍然是一样的。而对两张图像间的平移t 进行归一化相当于固定尺度。以t 的长度作为为单位长度，计算相机轨迹和特征点的三维位置。这被称为单目 slam 的初始化。初始化后，就可以利用 3D - 2D 来计算相机运动了。进行初始化的两张图像必须有一定程度的平移，而后都将以此步的平移为单位。

3.2 纯旋转

​ 在只有纯旋转的情况下，我们可以通过 $H$ 来求取旋转。此时由于 $t=0$，$E$ 也为 $0$。但此时我们无法利用三角测量来计算特征点的空间位置（不构成对极几何）。所以，单目初始化不能只有纯旋转，必须有一定程度的平移。

3.3 多余匹配

​ 求解 $E$ 和 $H$ 都只需要用到少量的特征点对。而通过特征提取和匹配，往往能获得远超需要的特征点对。拥有这么多匹配点，在求解 $E$ 或 $H$ 的过程中当然可以构造一个最小二乘问题。但是，在可能存在误匹配的情况下，随机采样一致性 (RANSAC) 更受青睐。
