ICMP控制报文协议

1、引言

ICMP经常被认为是IP层的一个组成部分。它传递差错以及其他需要注意的信息。ICMP报文通常被IP层或更高层

协议（TCP或UDP）使用。一些ICMP报文把差错报文返回给用户进程。ICMP报文是在IP数据报内部被传输的，它封

装在IP数据报内。

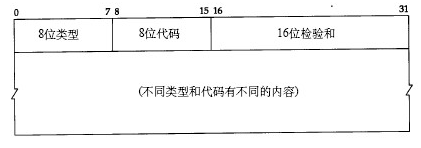

ICMP报文的格式如图所示。所有报文的前4个字节都是一样的，但是剩下的其他字节则互不相同。

类型字段可以有15个不同的值，以描述特定类型的ICMP报文。某些ICMP报文还使用代码字段的值来进一步描述

不同的条件。检验和字段覆盖整个ICMP报文。



2、ICMP报文类型

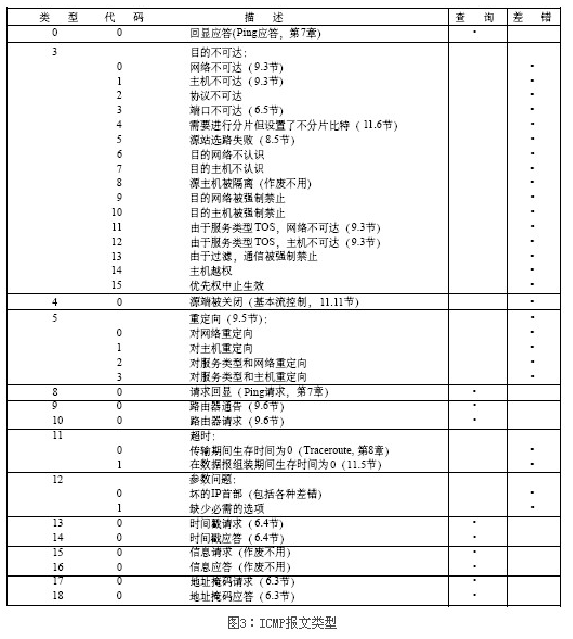

如图：



图中的最后两列表明了ICMP报文是一份查询报文还是一份差错报文。因为对ICMP差错报文有时需要作特殊处理，

因此我们需要对它们进行区分。例如，在对ICMP差错文进行响应时，永远不会生成另一份ICMP差错报文（如果没有

这个限制规则，可能会遇到一个差错产生另一个差错的情况，而差错再产生差错，这样会无休止地循环下去）。

       当发送一份ICMP差错报文时，报文始终包含IP的首部和产生ICMP差错报文的IP数据报的前8个字节。这样，

接收ICMP差错报文就会把它与某个特定的协议（根据IP数据报首部中的协议字段来判断）和用户进程（根据包含在

IP数据报前8个字节中的TCP或UDP报文首部中的TCP或UDP端口号来判断）联系起来。

         下面各种情况都不会导致产生ICMP差错报文：

          1）ICMP差错报文（但是,ICMP查询报文可能会产生ICMP差错报文）。

          2）目的地址是广播地址或多播地址的IP数据报。

          3）作为链路层广播的数据报。

          4）不是IP分片的第一片

          5）源地址不是单个主机的数据报。这就是说，源地址不能为零地址、环回地址、广播地址或多播地址。

         这些规则是为了防止过去允许ICMP差错报文对广播分组响应所带来的广播风暴。
